ГОСТ 12463-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
Конструкция
Pressure screws with star
handle. Design
|
ГОСТ
12463-67*
Взамен
MH 5409-64
|
Утвержден Комитетом стандартов, мер и измерительных
приборов при Совете Министров СССР 3 января 1967г
|
Дата введения установлена
|
01.07.67
|
Постановлением
Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

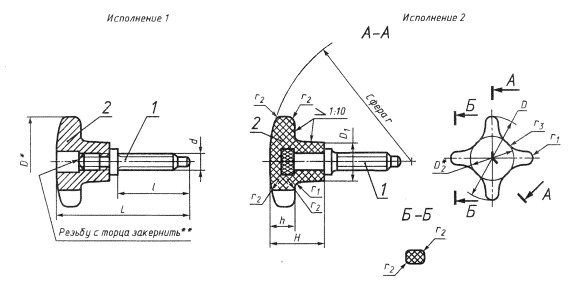

1. Конструкция и
размеры нажимных винтов с звездообразной рукояткой должны соответствовать черт.
1 и табл. 1 и 2.
* Размер для
справок.
** Допускается при сборке винта (деталь Г) и рукоятки (деталь 2) вместо кернения смазывать винт
эпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.
Черт. 1
Таблица 1
|
Обозначения винтов
|
Применяемость
|
Исполнение
|
d
|
l
|
D
|
D1
|
D2
|
L
|
Н
|
h
|
r
|
r1
|
r2
|
r3
|
|
7006-0121
|
|
1
|
М6
|
25
|
32
|
-
|
-
|
48
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0122
|
|
2
|
12
|
18
|
20
|
10
|
50
|
2,5
|
2,0
|
13,0
|
|
0123
|
|
1
|
32
|
-
|
-
|
55
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0124
|
|
2
|
12
|
18
|
20
|
10
|
50
|
2,5
|
2,0
|
13,0
|
|
0125
|
|
1
|
40
|
-
|
-
|
63
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0126
|
|
2
|
12
|
18
|
20
|
10
|
50
|
2,5
|
2,0
|
13,0
|
|
0127
|
|
1
|
М8
|
32
|
40
|
-
|
-
|
60
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0128
|
|
2
|
14
|
21
|
25
|
12
|
60
|
3,0
|
2,0
|
14,5
|
|
0129
|
|
1
|
40
|
-
|
-
|
68
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0130
|
|
2
|
14
|
21
|
25
|
12
|
60
|
3,0
|
2,0
|
14,5
|
|
0131
|
|
1
|
50
|
-
|
-
|
78
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0132
|
|
2
|
14
|
21
|
25
|
12
|
60
|
3,0
|
2,0
|
14,5
|
|
0133
|
|
1
|
М10
|
40
|
50
|
-
|
-
|
75
|
|
-
|
-
|
-
|
-
|
-
|
|
0134
|
|
2
|
18
|
25
|
32
|
14
|
70
|
4,0
|
2,5
|
16
|
|
0135
|
|
1
|
50
|
-
|
-
|
85
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0136
|
|
2
|
18
|
25
|
32
|
14
|
70
|
4,0
|
2,5
|
16
|
|
0137
|
|
1
|
60
|
-
|
-
|
95
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0138
|
|
2
|
18
|
25
|
32
|
14
|
70
|
4,0
|
2,5
|
16
|
|
0139
|
|
1
|
М12
|
62
|
-
|
-
|
103
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0140
|
|
2
|
20
|
32
|
40
|
17
|
80
|
5,0
|
3,0
|
21
|
|
0141
|
|
1
|
80
|
-
|
-
|
123
|
-
|
-
|
-
|
-
|
-
|
-
|
|
0142
|
|
2
|
20
|
32
|
40
|
17
|
80
|
5,0
|
3,0
|
21
|
|
0143
|
|
1
|
100
|
-
|
-
|
143
|
-
|
-
|
-
|
-
|
-
|
-
|
|
7006-0144
|
|
2
|
20
|
32
|
40
|
17
|
80
|
5,0
|
3,0
|
21
|
Таблица 2
|
Обозначения винтов
|
Исполнение
|
Масса, кг
|
Дет. 1.
Винт
|
Деталь 2. Рукоятка
|
|
А 31.0105.01-89
|
-
|
|
Количество
|
|
1
|
1
|
|
Обозначения деталей
|
|
7006-0121
|
1
|
0,048
|
7006-0121/001
|
7061-0283
|
-
|
|
0122
|
2
|
0,020
|
0122/001
|
-
|
7006-0122/002
|
|
0123
|
1
|
0,050
|
0123/001
|
7061-0283
|
-
|
|
0124
|
2
|
0,021
|
0124/001
|
-
|
7006-0124/002
|
|
0125
|
1
|
0,052
|
0125/001
|
7061-0283
|
-
|
|
0126
|
2
|
0,023
|
0126/001
|
-
|
7006-0126/002
|
|
0127
|
1
|
0,077
|
0127/001
|
7061-0286
|
-
|
|
0128
|
2
|
0,039
|
0128/001
|
-
|
7006-0128/002
|
|
0129
|
1
|
0,081
|
0129/001
|
7061-0286
|
-
|
|
0130
|
2
|
0,042
|
0130/001
|
-
|
7006-0130/002
|
|
0131
|
1
|
0,085
|
0131/001
|
7061-0286
|
-
|
|
0132
|
2
|
0,046
|
0132/001
|
-
|
7006-0132/002
|
|
0133
|
1
|
0,142
|
0133/001
|
7061-0289
|
-
|
|
0134
|
2
|
0,064
|
0134/001
|
-
|
7006-0134/002
|
|
0135
|
1
|
0,148
|
0135/001
|
7061-0289
|
-
|
|
0136
|
2
|
0,070
|
0136/001
|
-
|
7006-0136/002
|
|
0137
|
1
|
0,154
|
0137/001
|
7061-0289
|
-
|
|
0138
|
2
|
0,076
|
0138/001
|
-
|
7006-0138/002
|
|
0139
|
1
|
0,275
|
0139/001
|
7061-0292
|
-
|
|
0140
|
2
|
0,126
|
0140/001
|
-
|
7006-0140/002
|
|
0141
|
1
|
0,292
|
0141/001
|
7061/0292
|
-
|
|
0142
|
2
|
0,144
|
0142/001
|
-
|
7006-0142/002
|
|
0143
|
1
|
0,310
|
0143/001
|
7061-0292
|
-
|
|
7006-0144
|
2
|
0,161
|
7006-0144/001
|
-
|
7006-0144/002
|
Пример
условного обозначения нажимного винта с звездообразной
рукояткой исполнения 1, размерами d = М6,
l =
25 мм:
Винт 7006-0121 ГОСТ 12463-67
(Измененная редакция, Изм. № 1, 2).

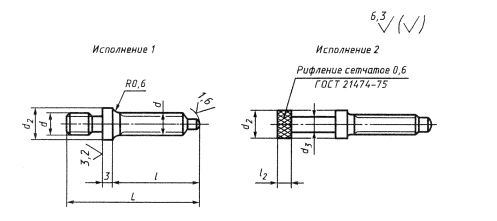

1a. Конструкция и
размеры винта (деталь 1) должны соответствовать черт. 2 и табл. 3.
Черт. 2
Таблица 3
Размеры в мм.
|
Обозначения винтов
|
Исполнение
|
d
|
l
|
d2
|
d3
|
l2
|
L
|
Масса, кг
|
|
7006-0121/001
|
1
|
М6
|
25
|
8
|
-
|
-
|
38
|
0,008
|
|
0122/001
|
2
|
5
|
4
|
44
|
0,010
|
|
0123/001
|
1
|
32
|
-
|
-
|
45
|
0,010
|
|
0124/001
|
2
|
5
|
4
|
50
|
0,011
|
|
0125/001
|
1
|
40
|
-
|
-
|
54
|
0,012
|
|
0126/001
|
2
|
5
|
4
|
58
|
0,013
|
|
0127/001
|
1
|
М8
|
32
|
10
|
-
|
-
|
48
|
0,018
|
|
0128/001
|
2
|
6
|
5
|
55
|
0,020
|
|
0129/001
|
1
|
40
|
-
|
-
|
56
|
0,022
|
|
0130/001
|
2
|
6
|
5
|
63
|
0,023
|
|
0131/001
|
1
|
50
|
-
|
-
|
66
|
0,026
|
|
0132/001
|
2
|
6
|
5
|
73
|
0,027
|
|
0133/001
|
1
|
М10
|
40
|
12
|
-
|
-
|
60
|
0,036
|
|
0134/001
|
2
|
8
|
6
|
70
|
0,039
|
|
0135/001
|
1
|
50
|
-
|
-
|
0,042
|
|
0136/001
|
2
|
8
|
6
|
80
|
0,045
|
|
0137/001
|
1
|
60
|
-
|
-
|
0,048
|
|
0138/001
|
2
|
8
|
6
|
90
|
0,051
|
|
0139/001
|
1
|
М12
|
14
|
-
|
-
|
85
|
0,074
|
|
0140/001
|
2
|
10
|
7
|
98
|
0,078
|
|
0141/001
|
1
|
80
|
-
|
-
|
105
|
0,091
|
|
0142/001
|
2
|
10
|
7
|
118
|
0,096
|
|
0143/001
|
1
|
100
|
-
|
-
|
125
|
0,109
|
|
7006-0144/001
|
2
|
10
|
7
|
138
|
0,113
|
Пример условного обозначения винта исполнения 1, размерами d = M6, l = 25
мм:
Винт 7006-0121/001 ГОСТ
12463-67
(Введен дополнительно, Изм. № 2).
2. Материал винта (деталь 1) и
рукоятки исполнения 1 (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускается
замена на стали других марок с механическими свойствами не ниже, чем у стали
марки 45.
Материал рукоятки винта исполнения 2
(деталь 2) - фенопласт марок У1-301-07 или У2-301-07 коричневого цвета.
Допускается по требованию заказчика изготовлять рукоятки другого цвета.
3. Твердость нажимного конца
винта (деталь 1) - 35,0
...39,5 HRCэ.
4. Неуказанные предельные
отклонения размеров:
2-4. (Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ
24705-81. Поле допуска резьбы - 6g
по ГОСТ
16093-81.
(Измененная редакция, Изм. № 1, 2).
5а. Размеры концов винтов - по ГОСТ 12414-94.
(Введен дополнительно, Изм. № 1).
6. Размеры недорезов, проточек
и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм.
№ 1).
7. (Исключен,
Изм. № 1).
8. Покрытие винта (деталь 1) - Хим. Окс. прм (обозначение
покрытия - по ГОСТ
9.306-85).
(Измененная редакция, Изм.
№ 2).
9. Остальные технические
требования - по ГОСТ 1759.0-87, ГОСТ
1759.1-82, ГОСТ
1759.4-87.
10. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке нажимных винтов с звездообразной
рукояткой исполнения 1, размерами d - М6,
l =
25 мм:
Винты 7006-0121 ГОСТ 12463-67

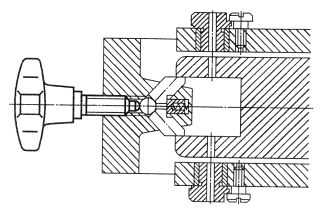

11. Пример применения винтов
указан в приложении.
(Введен дополнительно, Изм.
№ 2).
