ГОСТ 12471-67 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ РЫЧАГИ УГЛОВЫЕ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Утвержден Комитетом
стандартов, мер и измерительных приборов при Совете Министров СССР 3 января
1967г. Срок введения установлен с
01.07.67 Постановлением Госстандарта СССР от 17.03.88 № 568

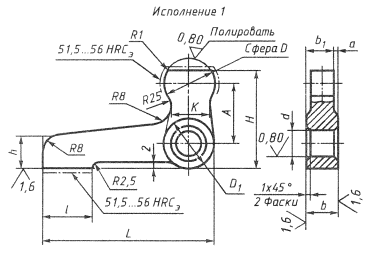

снято ограничение срока действия 1. Конструкция и размеры
угловых рычагов должны соответствовать чертежу
и таблице.
*Размер для справок Размеры в мм
* В случае применения штифтов типа 1 по ГОСТ 3128-70 - поле допуска отверстия d - К7. Соответственно в условном обозначении указывать поле допуска К7. Пример условного обозначения углового рычага исполнения 1, размерами А = 20мм, L = 55мм, с полем допуска диаметра d - Н7: Рычаг 7018-0391 Н7 ГОСТ 12471-67(Измененная редакция, Изм. № 1, 2). 2. Материал - сталь марки 40Х
по ГОСТ
4543-71. Допускается замена на стали других марок с механическими
свойствами не ниже, чем у стали марки 40Х. 3. Угловые рычаги исполнения 1
изготавливать методом прецизионного литья. 4. Литейные радиусы - 3 мм. 5. Твердость - 36,5 ... 41,5 HRCэ, кроме
мест, обозначенных особо. (Измененная редакция, Изм.
№ 1, 2). 6. Неуказанные предельные
отклонения размеров: (Измененная редакция, Изм. № 2). 7. (Исключен,
Изм. № 1). 8. Покрытие Хим. Окс. прм
(обозначение покрытия - по ГОСТ
9.306-85). 9. Маркировать партию деталей

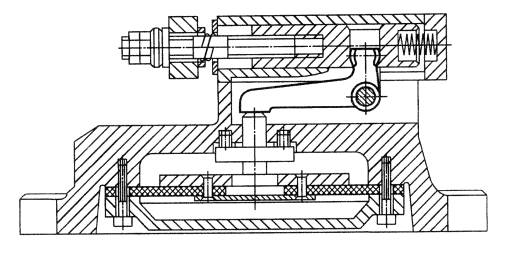

одного типоразмера на таре или упаковке с указанием условного обозначения. 8, 9. (Измененная редакция, Изм. № 2). 10. Пример применения рычагов
указан в приложении. (Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕ
|
|
|
