ГОСТ 13093-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗОАНАЛИЗАТОРЫ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЛЯ ШЛАНГОВЫХ
И РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗОАНАЛИЗАТОРЫ

Присоединительные размеры для шланговых и резьбовых соединений

Gas analyzers. Dimensions for treaded goints and hose couplings

ГОСТ
13093-81*

Взамен
ГОСТ 13093-67

Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1136 дата введения установлена

с 01.01.82

Ограничение срока действия снято Постановлением Госстандарта от 11.09.91 № 1446

1. Настоящий стандарт распространяется на газоанализаторы по ГОСТ 13320-81 и устанавливает основные размеры исполнений концов штуцеров и гнезд для разъемного присоединения к внешней газовой системе, а также между отдельными изделиями (элементами) газового канала.

Стандарт не распространяется на присоединительные размеры концов штуцеров для соединений, изготавливаемых по ГОСТ 25164-96 и ГОСТ 25165-82.

2. Размеры концов штуцеров и резьбовых гнезд, а также соединительных элементов газоанализаторов и элементов пробоподготовки должны соответствовать указанным на черт. 1 - 7 и в табл. 1 - 7. Отдельные примеры их соединений приведены в приложении.

Конструктивные элементы штуцеров определяются по рабочим чертежам, утвержденным в установленном порядке.

Конец резьбового штуцера для соединения металлических трубопроводов с шаровым ниппелем и врезающимся кольцом

Исполнение 1

Черт. 1

Таблица 1

Размеры в мм

Обозначение конца штуцера	Условный проход d_у	Наружный диаметр трубы	d	d₁	D	l	L	Условное давление Р_у, МПа (кгс/см²), для соединения с врезающимся кольцом, шаровым ниппелем на сварке
1 - 2	2	4	4	5,0	М8 ´ 1	4,0	8	16 (160)
1 - 4	4	6	6	8,1	М12 ´ 1,5	7,0	10
1 - 6	6	8	8	10,1	М14 ´ 1,5		10
1 - 4,1	4	8	8	10,1	М16 ´ 1,5		12	40(400)
1 - 6,1	6	12	12	14,3	М20 ´ 1,5	7,5	12	40(400)

Примечания:

1. Значения условных давлений приведены для справок.

2. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 1 - 4; 1 - 6.

Конец резьбового штуцера для соединения металлических трубопроводов по наружному конусу

Исполнение 2

Черт. 2

Таблица 2

Размеры в мм

Обозначение конца штуцера	Условный проход трубопровода d_y	Наружный диаметр трубы	d	d₁	D	D₁	l	L	Условное давление Р_у, МПа (кгс/см²)
2 - 2	2	3	1,7	2,6	М8 ´ 1	6,5	4,0	13	40 (400)
2 - 4	4	6	3,7	4,6	М12 ´ 1	10,5	5,5	15	16 (160)
2 - 6	6	8	5,5	6,6	М14 ´ 1	12,5	5,5	15	6,3 (63)

Примечания:

1. Значения условных давлений приведены для справок.

2. Конструкция и размеры соответствуют ГОСТ 13955-74.

3. Для соединений трубопроводов из цветных металлов наружными диаметрами 6 и 8 мм при условном давлении 0,6 МПа допускается применять конец штуцера 2 - 4.

Конец резьбового штуцера для торцевого соединения металлических трубопроводов

Исполнение 3

Черт. 3

Таблица 3

Размеры в мм

Обозначение конца штуцера	Условный проход трубопровода dy	D	D₁	d	d₁	L	Условное давление Р_у, МПа (кгс/см²)
3 - 4	4	М14 ´ 1,5	10,0	3,7	6	14	1,6 (16,0)
3 - 6	6	М16 ´ 1,5	13,0	6	8
3 - 10	10	М20 ´ 1,5	16,5	10,5	12

Примечание. Значение условного давления приведено для справок.

Конец резьбового штуцера для присоединения гибких трубопроводов из эластичных материалов

Исполнение 4

* Размер для справок.

Черт. 4

Таблица 4

Размеры в мм

Обозначение конца штуцера	Внутренний диаметр трубопровода dy	D	d₁	d₂	l	l₁	L	Условное давление Р_у, МПа (кгс/см²)
4 - 2	2	M8 ´ 1	1,8	3,8 (5,5)	4	7	14	0,25 (2,5)
4 - 4	4	М10 ´ 1	3,5	6,3	4	8	15
4 - 6	6	М16 ´ 1,5	5,5	9,5	7	12	23
4 - 10	10	М20 ´ 1,5	9,5	14,0	7	12	23

Примечания:

1. Значение условного давления приведено для справок.

2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.

3. При изготовлении штуцера из пластмасс допускается увеличение размера L.

4. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 4 - 4; 4 - 6; 4 - 10.

Конец безрезьбового штуцера для присоединения гибких трубопроводов из эластичных материалов

Исполнение 5

Черт. 5

Таблица 5

Размеры в мм

Обозначение конца штуцера	Внутренний диаметр трубопровода d_у	d	D	Число выступов	Условное давление Р_у, МПа (кгс/см²)
5 - 2	2	3 (4)	4,0 (5,5)	От 1 до 3	0,16 (1,6)
5 - 4	4	4,5 - 5,0	6,0 - 6,5
5 - 6	6	6,5 - 7,0	8,0 - 9,0
5 - 10	10	11,0	15,0

Примечания:

1. Значение условного давления приведено для справок.

2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.

3. В изделиях, предназначенных для экспорта, размеры конструктивных элементов d, D могут не соответствовать приведенным в табл. 5.

Гнездо резьбовое для присоединения штуцеров с металлическими и гибкими трубопроводами

Черт. 6

Таблица 6

Размеры в мм

Обозначение конца штуцера	Условный проход штуцера d_у	D	D₁	l	L	Условное давление Р_у, МПа (кгс/см²)
Обозначение конца штуцера	Условный проход штуцера d_у	D	D₁	l	L	металлических трубопроводов	гибких трубопроводов
5 - 2	2	М6	10	1,5	8,0	-	0,16 (1,6)
1 - 2		М8 ´ 1*	13		9,5	16,0 (160)	-
2 - 2		М8 ´ 1				40 (400)	-
4 - 2		М8 ´ 1*				-	0,25 (2,5)
2 - 4	4	М8 ´ 1	15			6,3 (63)	-
3 - 4**		М8 ´ 1				1,6 (16,0)	-
1 - 4		М10 ´ 1*				16,0 (160)	-
2 - 4		М10 ´ 1				16,0 (160)	-
3 - 4		М10 ´ 1				1,6 (16,0)	-
4 - 4		М10 ´ 1*				-	0,25 (2,5)
5 - 4		М10 ´ 1*				-	0,16 (1,6)
2 - 6	6	М10 ´ 1				6,3 (63)
4 - 6						-	0,25 (2,5)
5 - 6						-	0,16 (1,6)
1 - 6		М12 ´ 1,5*	18		14,0	16,0 (160)	-
2 - 6		М12 ´ 1,5*				6,3 (63)	-
3 - 6		М12 ´ 1,5				1,6 (16,0)	-
4 - 6		М12 ´ 1,5*				-	0,25 (2,5)
5 - 6		М12 ´ 1,5*				-	0,16 (1,6)
3 - 10	10	М16 ´ 1,5*	22			1,6 (16,0)	-
4 - 10						-	0,25 (2,5)
5 - 10						-	0,16 (1,6)
1 - 4.1	4	М14 ´ 1,5*	20			40,0 (400)	-
1 - 6.1	6	М18 ´ 1,5*	24	2,0		40,0 (400)	-

* Применять в изделиях, предназначенных для экспорта.

** В новых разработках не применять.

Примечание. Значения условных давлений приведены для справок.

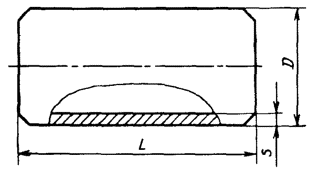

Соединительный элемент газового канала для соединения гибких трубопроводов из эластичных материалов

Исполнение 7

Черт. 7

Таблица 7

Размеры в мм

Обозначение соединительного элемента	Условный проход d_y	D	L	S_min	Условное давление Р_у, МПа (кгс/см²)
7 - 4	4	D ³ (1,2 - 1,3)d_y	£ 8	0,5	0,1 (1,0)
7 - 6	6	D ³ (1,2 - 1,3)d_y	£ 8	0,5	0,1 (1,0)
