МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ БУМАГА И КАРТОН МЕТОДЫ ИСПЫТАНИЙ ГОСТ 13525.2-80 МОСКВА - 1999 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
* Переиздание (октябрь 1998 г.) с
Изменением № 1, утвержденным в декабре
1985 г. (ИУС 2-86) Постановлением Государственного
комитета СССР по стандартам от 31.10.80 № 5238 дата введения
установлена 01.07.81 в части применения прибора с натяжением 4,90 Н 01.07.83 Ограничение срока действия
снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии
и сертификации (ИУС 11-12-94) Настоящий
стандарт распространяется на волокнистые полуфабрикаты, бумагу и картон и
устанавливает метод определения прочности на излом при многократных перегибах. Стандарт
не распространяется на картон толщиной более 1,4 мм. Сущность
метода заключается в определении числа двойных перегибов, выдерживаемых
образцом, находящимся под натяжением, до разрушения по линии изгиба. Стандарт
соответствует международному стандарту ИСО 5626-78 в части метода испытания
продукции на приборе типа Шоппера, за исключением обработки результатов
испытаний. (Измененная
редакция, Изм. № 1). 1. ОТБОР ПРОБ
1.1.
Отбор проб целлюлозы - по ГОСТ 7004-93. 1.2. Отбор
проб бумаги и картона - по ГОСТ
8047-93. 1.3. Для
испытания целлюлозы изготовляют пять отливок по ГОСТ
14363.4-89. 1.4. Для
испытания бумаги и картона из листов пробы произвольно отбирают десять листов
для испытания. (Измененная редакция, Изм. №
1). 2. АППАРАТУРА
2.1. Для испытания бумаги и отливок из полуфабрикатов
толщиной до 0,25 мм используют прибор (черт. 1),
отвечающий требованиям, указанным ниже: прибор
должен иметь два зажима, расположенных горизонтально; расстояние между ними
должно быть (90 + 2) мм; зажимы должны обеспечивать прочное закрепление образца
по всей ширине и удерживать его без выскальзывания в течение всего испытания;

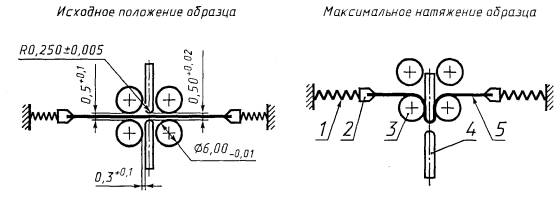

1 - пружина; 2 - зажим;
3 - ролик; 4 - изгибающая пластина; 5 -
образец Черт.
1 прибор должен иметь две изгибающие пластины,
которые совершают возвратно-поступательное движение между двумя парами роликов,
установленных вертикально с возможностью вращения; перемещение пластин от
исходного положения должно составлять (10,0±0,1) мм с числом двойных ходов в
минуту 120±5; отклонение от параллельности рабочих кромок изгибающих пластин и
образующих роликов не должно превышать 0,01 мм; прибор
должен обеспечивать плавное увеличение натяжения образца, Н (гс): от
4,02±0,10 (410±10) в исходном положении до 4,90±0,10
(500±10) при максимальном натяжении образца или от 7,55±0,29 (770±30) в
исходном положении до 9,81±0,20
(1000±20) при максимальном натяжении образца; прибор
должен иметь счетчик двойных перегибов, автоматически отключающийся при разрушении
образца. 2.2. Для испытания бумаги и картона толщиной до 1,4 мм
используют прибор (черт. 2), отвечающий требованиям, указанным ниже: прибор
должен иметь два зажима, расположенных вертикально один над другим; ширина
зажимов должна быть не менее 15,2 мм и их зажимные поверхности должны быть
параллельными между собой; верхний изгибающий зажим должен поворачиваться
вправо и влево на угол (90±1)° от вертикали и должен перегибать образец с
числом двойных перегибов в минуту 120±5; профиль губок
верхнего зажима должен соответствовать черт. 3; губки верхнего зажима при
закреплении образца должны перемещаться одновременно, чтобы ось образца
проходила через центр поворота верхнего зажима; положение губок должно быть
таким, чтобы независимо от толщины испытуемого образца вертикальное перемещение
нижнего зажима в процессе испытания не превышало 0,6 мм;

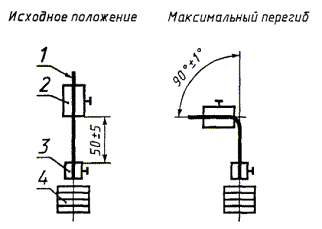

1 - испытуемый образец; 2 - верхний изгибающий зажим; 3 - нижний зажим; 4 - грузы Черт. 2

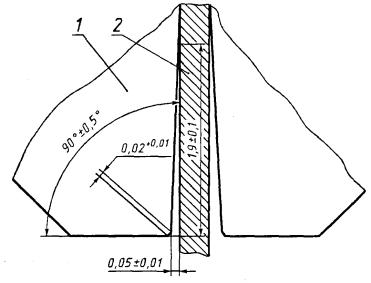

1 - губка; 2 -
испытуемый образец Черт. 3 в комплект прибора должны входить сменные грузы,
обеспечивающие следующие значения натяжения испытуемого образца, Н (гс): 1,96±0,01
(200±1), 4,90±0,02
(500±3), 9,81±0,05
(1000±5), 12,75±0,07
(1300±7); прибор
должен иметь счетчик числа двойных перегибов, автоматически отключающийся при
разрушении образца. 2.3. Нож
для нарезания образцов шириной (15,0±0,1) мм. 3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Для
испытания полуфабрикатов по п. 2.1 вырезают из каждой отливки в соответствии со
схемой, указанной в ГОСТ
14363.4-89, по два образца шириной (15,0±0,1) мм и длиной (97±1) мм или
(100±1) мм. 3.2. Для
испытания бумаги по п. 2.1 из каждого листа вырезают по одному образцу в
машинном и поперечном направлениях шириной (15,0±0,1) мм и длиной (97±1) мм или
(100±1) мм. 3.3. Для
испытания бумаги и картона по п. 2.2 из каждого листа вырезают по одному образцу в
машинном и поперечном направлениях шириной (15,0±0,1) мм и длиной (150±5) мм. 3.4.
Образцы перед испытанием подвергают кондиционированию по ГОСТ
13523-78; относительная влажность, температура и продолжительность
кондиционирования должны быть указаны в нормативно-технической документации на
продукцию. (Измененная редакция, Изм. №
1). 4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1.
Испытания проводят в кондиционных условиях по ГОСТ
13523-78 при температуре и относительной влажности воздуха, указанных в
нормативно-технической документации на продукцию. 4.2.
Испытывают по десять образцов из отливок полуфабрикатов и по десять образцов
бумаги и картона в машинном и поперечном направлениях или в одном из них в
соответствии с указаниями в нормативно-технической документации на продукцию. 4.3.
Усилие натяжения образца выбирают в соответствии с указаниями нормативно-технической
документации на продукцию. При отсутствии такого указания испытания проводят на
приборе по п. 2.1
при максимальном натяжении образца (9,81±0,20) Н [(1000±20) гс], а на приборе
по п. 2.2
- при натяжении (12,75±0,07) Н [(1300±7) гс]. 4.4.
Образец закрепляют в зажимах так, чтобы он не выскальзывал во время испытания. 4.5.
Число двойных перегибов отсчитывают по счетчику с точностью до 1. 4.6. Результаты
испытаний образцов, выскользнувших из зажима или разорвавшихся не по линии
перегиба, не учитываются. 4.7. Температура
воздуха в зоне перегиба образца после 4 ч непрерывной работы прибора не должна
превышать температуру в помещении более чем на 2 °С. 5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1.
Прочность на излом при многократных перегибах - число двойных перегибов -
определяют средним арифметическим результатов испытаний десяти образцов из
отливок полуфабрикатов или десяти образцов бумаги или картона в машинном или
поперечном направлениях либо другим значением, указанным в
нормативно-технической документации на продукцию. Среднее арифметическое
округляют до целых чисел, указанных ниже: 1 - при
числе двойных перегибов до 100; 10 » » » » св. 100 до 1000; 100 » » » » св. 1000. 5.2. При записи результатов испытания указывается в
скобках значение натяжения образца, при котором проводилось испытание. СОДЕРЖАНИЕ |
|
|
|
|
