Дата введения 01.01.86 1. Настоящий стандарт

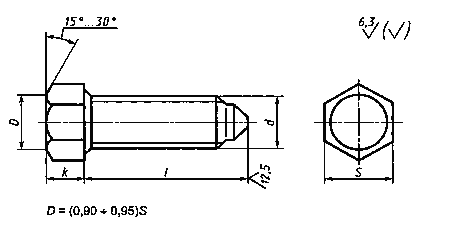

распространяется на установочные винты с номинальным диаметром резьбы от 6 до 2. Конструкция и размеры
винтов должны соответствовать указанным на чертеже и в таблице. мм
Пример
условного обозначения винта класса
точности В, диаметром резьбы d = Винт B.M10-6g×25.14Н
ГОСТ 1483-84 То же, класса точности А,
класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным
маслом: Винт A.M10-6g×25.45H.40X.05 ГОСТ 1483-84 То же, из латуни ЛС 59-1, без
покрытия: Винт A.M10-6g×25.32 ГОСТ 1483-84 1, 2. (Измененная редакция, Изм. № 1). 3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по
ГОСТ 10549. 4. Радиус под головкой - по
ГОСТ 24670. 5. Конец винта -
ступенчатый с конусом по ГОСТ 12414. 6. Допуски и методы
контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1. 7. Дефекты поверхности и
методы контроля - по ГОСТ 1759.2. 8. Механические свойства и
методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой
стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4. (Измененная
редакция, Изм. № 1). 9. Винты должны изготовляться с
покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным,
пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия. 10. Остальные технические
требования - по ГОСТ 1759.0. (Измененная
редакция, Изм. № 1). 11. Теоретическая масса винтов указана в
приложении. ПРИЛОЖЕНИЕ Теоретическая масса 1000 шт. стальных винтов, кг
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни. ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством
станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И.
Денисова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 08.05.84 № 1589 3. ВЗАМЕН ГОСТ 1483-75 4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ИЗДАНИЕ с Изменением №
1, утвержденным в июле |
|
|
