ГОСТ 16890-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ

Конструкция

Plates for knee rack-and-pinion-operated jigs. Design

ГОСТ
16890-71

Дата введения 01.07.72

1. Настоящий стандарт распространяется на плиты, предназначенные для скальчатых консольных кондукторов с конусным и пневматическим зажимами.

2. Плиты должны изготовляться трех типов:

А - без отверстий под установочные пальцы;

Б - с отверстиями под установочные пальцы;

В - угловые.

3. Конструкция и размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1-3.

Таблица 1

Размеры, мм

Обозначения плит

Применяемость

Исполнение

А ± 0,01

В

L

H

А1 ± 0,05

D

d Н7

d1

h

h1

l

l1

l2

l3

r

r1

s

s1

Масса, кг ≈

7030-1161



1

50

90

110

22

10

40

16

13

12

-

80

-

-

-

16

-

-

-

1,28

7030-1162



2

110

67

-

12

1,64

7030-1163



1

70

135

25

15

16

100

-

-

-

2,01

7030-1164



2

130

90

-

12

2,26

7030-1165



1

90

158

30

18

20

22

5

120

-

-

18

-

10

10

3,33

7030-1166



2

160

110

100

12

3,98

7030-1167



1

110

173

36

50

18

130

-

-

20

-

4,62

7030-1168



2

190

120

110

16

5,28

7030-1169



3

95

5,00

7030-1170



1

140

198

22

155

-

-

-

25

-

6,10

7030-1171



2

210

150

130

16

6,62

7030-1172



3

110

6,00

7030-1173



1

160

225

20

28

180

-

-

-

-

12

12

9,12

7030-1174



2

240

160

150

16

10,27

7030-1175



3

120

9,50

7030-1176



1

200

260

290

40

60

25

22

240

-

-

-

30

-

14,75

7030-1177



2

300

220

200

16

17,33

7030-1178



3

140

16,00

Пример условного обозначения плиты типа А, исполнения 1, размером А = 50 мм:

Плита 7030-1161 ГОСТ 16890-71

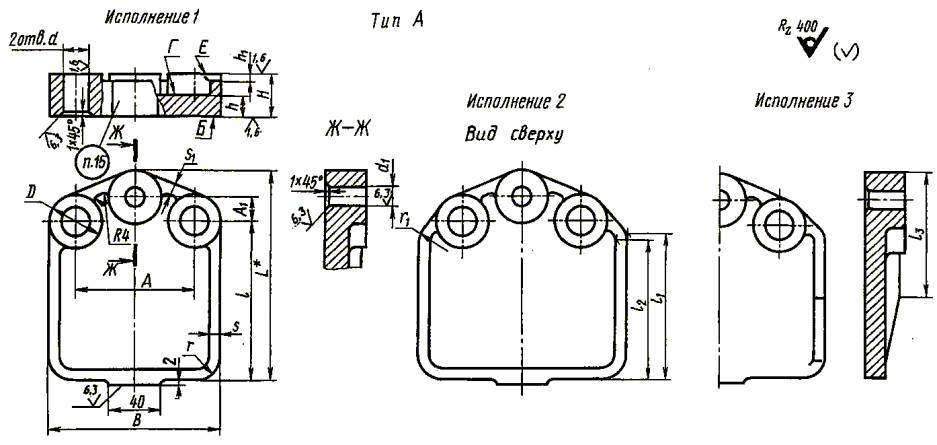

Черт. 1

* Размер для справок.

Примечание. Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм.

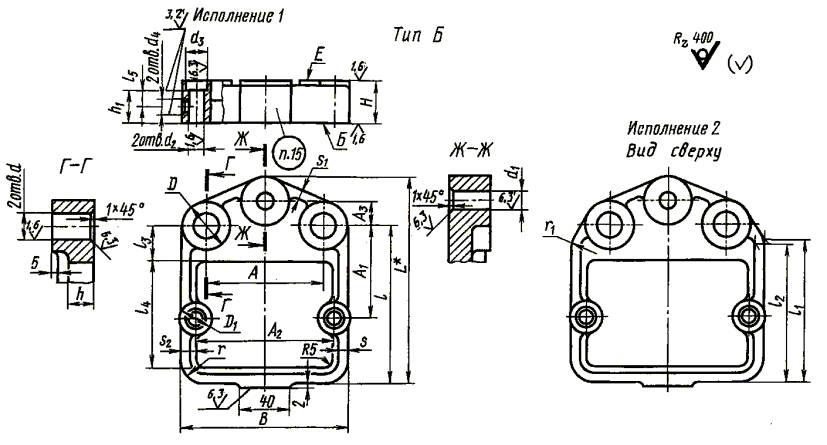

Черт. 2

* Размер для справок.

Таблица 2

Размеры, мм

Обозначения плит

Применяемость

Исполнение

А ± 0,01

В

L

H

A1

А2

A3 ± 0,05

D

D1

d
Н7

d1

d2
Н7

± 0,02

7030-1181



1

70

110

135

25

63

85

15

40

25

16

13

10

7030-1182



2

130

105

7030-1183



1

90

158

30

70

18

20

7030-1184



2

160

135

7030-1185



1

110

173

36

75

130

50

30

18

7030-1186



2

190

160

7030-1187



1

140

198

90

22

12

7030-1188



2

210

180

7030-1189



1

160

225

105

170

20

40

16

7030-1190



2

240

200

7030-1191



1

200

260

290

40

145

215

60

45

25

22

20

7030-1192



2

300

255

Продолжение таблицы 2

Размеры, мм

Обозначения плит

d3

d4

h

h1

l

l1

l2

l3

l4

l5

г

r1

s

s1

s2

Масса, кг ≈

7030-1181

16

М6

12

20

100

-

-

25

65

9

15

-

6

-

10

1,25

7030-1182

90

80

12

1,60

7030-1183

120

-

-

82

18

-

6

12

2,24

7030-1184

110

100

12

2,50

7030-1185

130

-

-

30

85

20

-

8

8

16

3,36

7030-1186

120

по

16

3,68

7030-1187

18

М8

16

26

155

-

-

105

12

25

-

10

10

20

4,14

7030-1188

140

130

16

4,36

7030-1189

22

М10

180

-

-

40

120

-

12

12

5,76

7030-1190

160

150

16

6,27

7030-1191

28

М12

240

-

-

175

30

-

25

8,50

7030-1192

220

200

16

9,45

Пример условного обозначения плиты типа Б, исполнения 1, размером А = 70 мм:

Плита 7030-1181 ГОСТ 16890-71

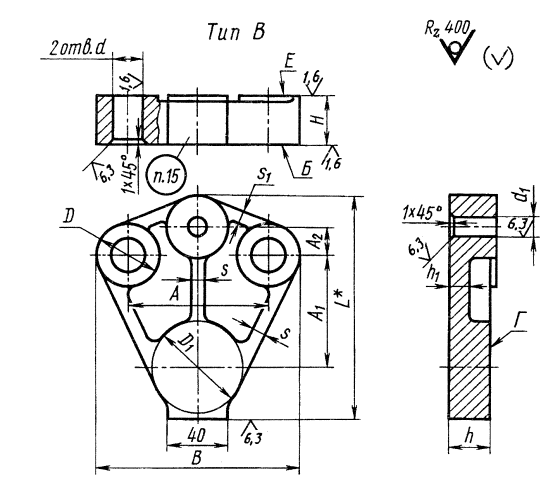

Черт. 3

* Размер для справок

Примечание. Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм

Таблица 3

Размеры, мм

Обозначения плит

Применяемость

А (пред. откл. ± 0,01)

В

L

Н

A1

А2 (пред. откл. ± 0,05)

D

D1

D (поле допуска Н7)

d1

h

h1

s

s1

Масса, кг ≈

7030-1201



50

90

110

22

50

10

40

50

16

13

16

12

-

-

0,70

7030-1202



70

110

130

25

63

15

60

22

8

1,25

7030-1203



90

130

140

30

70

18

20

8

2,00

7030-1204



110

160

155

36

75

50

70

18

28

2,76

7030-1205



140

190

170

90

22

16

10

10

3,38

7030-1206



160

210

195

105

20

80

12

12

5,54

7030-1207



200

260

240

40

145

60

25

22

6,50

Пример условного обозначения плиты типа В размером А = 50 мм:

Плита 7030-1201 ГОСТ 16890-71

(Измененная редакция, Изм. № 2).

4. Материал для плит типов А и В - чугун марки СЧ 30 по ГОСТ 1412.

Допускается заменять на чугун других марок с механическими свойствами не ниже, чем у чугуна СЧ 30.

Материал для плит типа Б - отливка 45Л-1 ГОСТ 977.

(Измененная редакция, Изм. № 1, 2).

5. Неуказанные литейные радиусы - 4...6 мм.

6. Формовочные уклоны - по ГОСТ 3212.

7. Предельные отклонения на отливку для плит типов А и В по размерам и весу и припуски на механическую обработку - по III классу точности ГОСТ 26645; для плит типа Б - по III классу точности ГОСТ 26645.

8. Отливки подвергнуть старению.

9. Покрытие механически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144 Ш.УХЛ 4.6/1 (обозначение покрытия по ГОСТ 9.032).

(Измененная редакция, Изм. № 2).

10. Неуказанные предельные отклонения размеров: Н14, hl4,

(Измененная редакция, Изм. № 1, 2).

11. Допуск параллельности поверхности Е относительно поверхности Б - 0,02 мм на длине 100 мм.

12. В плитах типов А и В допуск перпендикулярности осей отверстий d относительно поверхности Б - 0,02 мм на длине 100 мм, в плитах типа Б неперпендикулярность осей отверстий d и d2 относительно поверхности Б - 0,02 мм на длине 100 мм.

13. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093.

11-13. (Измененная редакция, Изм. № 2).

14. Фаски под резьбу - по ГОСТ 10549.

15. Маркировать: обозначения плиты и настоящего стандарта.

(Измененная редакция, Изм. № 2).

16. (Исключен, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов

Совета Министров СССР от 13.04.71 № 729

3. ВЗАМЕН МН 3234-62 - МН 3238-62

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.032-74

9

ГОСТ 10549-80

14

ГОСТ 977-88

4

ГОСТ 16093-81

13

ГОСТ 1412-85

4

ГОСТ 24705-81

13

ГОСТ 3212-92

6

ГОСТ 26645-85

7

ГОСТ 10144-89

9





5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 278

6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89)
