МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. № 893 дата введения установлена 01.07.86 Настоящий стандарт распространяется на алгоритмы, программы, данные и процессы для вычислительных машин, комплексов, автоматизированных систем и систем обработки информации независимо от их назначения и области применения. Стандарт устанавливает условные графические обозначения элементов и структур Р-схем, а также правила их выполнения автоматическим и (или) ручным способами. Р-схема (R-chart) - нагруженный по дугам ориентированный граф, изображаемый с помощью вертикальных и горизонтальных линий и состоящий из структур (подграфов), каждая из которых имеет только один вход и один выход. 1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ Р-СХЕМ1.1. Перечень, наименование, обозначение и функции элементов Р-схем должны соответствовать указанным в табл. 1. 1.2. В приложении 1 приведены примеры допустимых условных обозначений элементов Р-схем, выполненных на алфавитно-цифровых устройствах ввода-вывода. 1.3. В приложении 2 приведены примеры выполнения элементов Р-схем. Таблица 1
2. СТРУКТУРЫ Р-СХЕМ2.1. Структуры Р-схем должны соответствовать указанным в табл. 2 или полученным из них путем применения правил соединения структур (разд. 3). Таблица 2

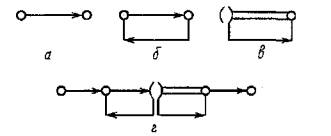

Примечания: 1. Вершина структуры, из которой исходит первая сверху дуга, называется начальной. 2. Вершина структуры, в которую входит первая сверху дуга, называется конечной. 3. Начальная и конечная вершины структуры, содержащей только специальную дугу, определяются ее конкретным использованием. 2.2. В приложении 3 и на черт. 1-4 приведены примеры записи структур Р-схем. 3. ПРАВИЛА СОЕДИНЕНИЯ СТРУКТУР Р-СХЕМ3.1. Устанавливаются следующие соединения структур Р-схем: последовательное; параллельное; вложенное. В результате их применения получаются структуры Р-схем, к которым также применимы установленные правила их соединения. 3.1.1. Последовательное соединение структур Р-схем осуществляется путем слияния конечной вершины и соединительной линии одной структуры с начальной вершиной и соединительной линией другой, располагаемой за ней структуры. Если конечная вершина первой и (или) начальная вершина второй структуры являются специальными, то в результате слияния образуется специальная вершина, при этом соединительные линии обеих структур не сливаются. Начальной и конечной вершинами результирующей структуры становятся соответственно начальная вершина первой и конечная вершина второй из соединяемых структур. Пример последовательного соединения г структур а, б, в и а приведен на черт. 1.
3.1.2. Параллельное соединение структур Р-схем осуществляется путем связи соединительными линиями начальной и конечной вершин одной структуры соответственно с начальной и конечной вершинами другой, расположенной под ней структуры. Начальной и конечной вершинами результирующей структуры становятся соответственно начальная и конечная вершины первой (верхней) из соединяемых структур. На черт. 2 изображены примеры параллельного соединения структур: а- приведенных на черт. 1 а, 1 б и 1 а; б - приведенных на черт. 1 в и 1 б; в- приведенных на черт. 1 б и 1 б.

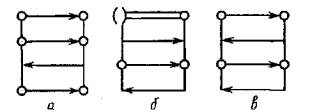

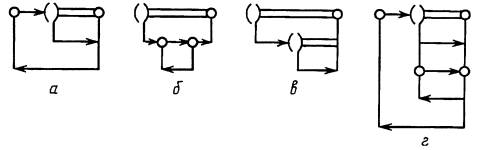

Черт. 2 3.1.3. Вложенное соединение структур Р-схем осуществляется путем замены дуги структуры, в которую производится вложение, на последовательное соединение дуги того же направления и вкладываемой структуры. При этом соединительная линия из конечной вершины вкладываемой структуры и сама конечная вершина (если она не является конечной вершиной параллельного соединения структур) сливаются соответственно с соединительной линией и вершиной, в которые входила заменяемая дуга. Начальной и конечной вершинами результирующей структуры остаются соответственно начальная и конечная вершины структуры, в которую производится вложение. Примеры вложенного соединения структур Р-схем приведены на черт. 3 и 4. На черт. 3 вложение осуществляется путем замены дуги со стрелкой справа, а на черт. 4 - слева. На черт. 3 изображены примеры вложенного соединения: а - структуры 1 в в структуру 1 б; б - последовательного соединения структур 1 б и 1 а в структуру 1 в ; в - структуры 1 в в структуру 1 в; г - структуры 2 б в структуру 1 б.

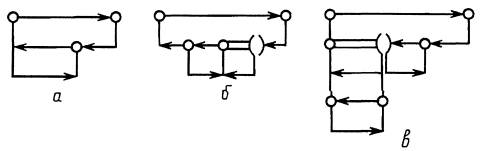

Черт.3 На черт. 4 изображены примеры вложенного соединения: а - структуры 1 б в структуру 1 б; б - последовательного соединения структур 1 в, 1 б и 1 а в структуру 1 б; в - последовательного соединения структур 1 б и 2 б в структуру 1 б.
4. НАДПИСИ НА ЭЛЕМЕНТАХ И СТРУКТУРАХ Р-СХЕМ4.1. Надписи на элементах и структурах Р-схем должны соответствовать указанным в табл. 3. 4.2. В приложении 4 приведены примеры выполнения надписей на элементах и структурах Р-схем. 5. ПРАВИЛА ВЫПОЛНЕНИЯ Р-СХЕМ5.1. Р-схемы в программных документах выполняются на листах формы 1 или формы 2 в соответствии с ГОСТ 19.106-78. 5.2. На одном листе может располагаться одна или несколько без переноса Р-схем, каждая из которых может сопровождаться текстом, записываемым до и (или) после нее. Правила оформления текстов Р-схем определяются при реализации. Текст Р-схемы, текст ее комментария и ЗАПИСИ на элементах Р-схем для одного способа выполнения (ручного или автоматического) должны иметь одинаковый интервал между строками. 5.3.Р-схемы вместе с сопровождающими текстами Р-схем в программных документах могут оформляться в виде иллюстраций, приложений или располагаться в разрыве между строками текста документа без нумерации. 5.4. Расстояние между Р-схемой и сопровождающим ее текстом, а также между Р-схемами должно быть больше одного интервала между строками ЗАПИСЕЙ на элементах Р-схем. Расстояние между Р-схемой и текстом документа должно быть больше одного интервала между строками текста документа. 5.5. Р-схемы и сопровождающие их тексты при ручном изготовлении должны быть выполнены черными чернилами, пастой или тушью, иметь одинаковую толщину линий и шрифт, соответствующий ГОСТ 2.304-81. Специальные знаки (*, #, круглые скобки), используемые при изображении Р-схем, должны по высоте не превышать 1,5h, где h - максимальная высота строки ЗАПИСЕЙ на элементах Р-схемы. 5.6. Расстояние между ЗАПИСЯМИ, расположенными одна под другой на разных дугах одной Р-схемы, должно быть больше одного интервала между строками ЗАПИСЕЙ на элементах Р-схем. 5.7. Квадратная скобка в комментарии должна охватывать текст комментария. 5.8. Расстояние сверху и снизу от текста комментария должно быть больше одного интервала между строками текста комментария. 5.9. В приложении 5 приведен пример выполнения Р-схемы.
Примечания: 1. СТРОКА - последовательность любых знаков. 2. ЗАПИСЬ - любой текст, включая пустой, формульный, формальный (на языках программирования), содержащий любые специальные знаки, таблицы, рисунки и т. п. и записанный в одну или более строк таким образом, что длина любой строки не превышает длину дуги, соответствующей тексту. 3. ИМЯ - идентификатор по ГОСТ 19781-90. ПРИЛОЖЕНИЕ 1
|
|
Наименование |
Обозначение |
|
1. Вершина |
Знак «Плюс» или «Знак денежной единицы» по ГОСТ 19767-74 |
|
2. Вершина специальная |
Левая и правая круглые скобки |
|
3. Дуга |
Последовательность знаков «Минус», заканчивающаяся знаком «Больше»
Последовательность из знака «Меньше» и следующих за ним знаков «Минус» |
|
4. Дуга специальная |
Последовательность знаков «Равно» |
|
5. Линия соединительная |
Последовательность расположенных друг под другом знаков «Восклицательный знак» |
|
6. Комментарий |
Вертикальная линия задается последовательностью расположенных друг под другом знаков «Двоеточие», горизонтальная линия задается последовательностью знаков «Минус», проведенных к первому или последнему знаку «Квадратная скобка», который ставится на каждой строке текста комментария |
ПРИЛОЖЕНИЕ 2
Справочное
ПРИМЕРЫ ВЫПОЛНЕНИЯ ЭЛЕМЕНТОВ Р-СХЕМ
|
Наименование |
Выполнение от руки или автоматизированным способом на графических устройствах ввода-вывода |
Выполнение автоматизированным способом на алфавитно-цифровых устройствах ввода-вывода |
|
1. Вершина |
|
|
|
2. Вершина специальная |
|
|
|
3. Дуга |
|
|
|
4. Дуга специальная |
|
|
|
5. Линия соединительная |
|
|
|
6. Комментарий |
|
|
ПРИЛОЖЕНИЕ 3
Справочное

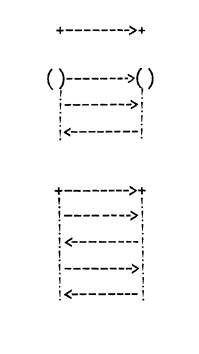

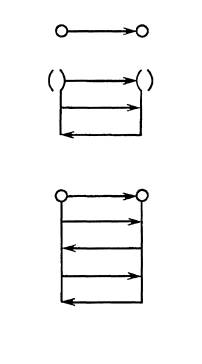

ПРИМЕРЫ ЗАПИСИ СТРУКТУР Р-СХЕМ
|
Наименование |

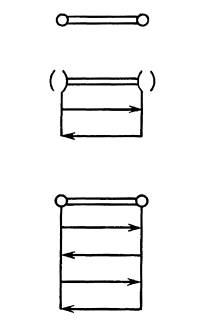

Выполнение от руки или автоматизированным способом на графических устройствах ввода-вывода |

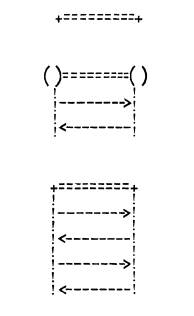

Выполнение автоматизированным способом на алфавитно-цифровых устройствах ввода-вывода |
|
1. Структура
базовая |
|
|
|
2. Структура
специальная |
|
|

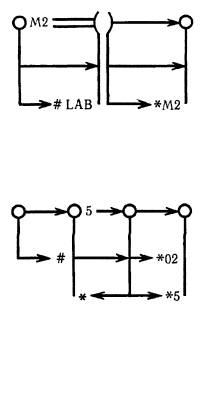

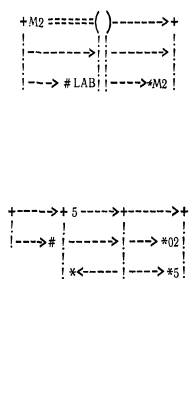

ПРИЛОЖЕНИЕ 4
Справочное
ПРИМЕРЫ ВЫПОЛНЕНИЯ НАДПИСЕЙ НА ЭЛЕМЕНТАХ И
СТРУКТУРАХ Р-СХЕМ
|
Наименование |
Выполнение от руки или автоматизированным способом на графических устройствах ввода-вывода |
Выполнение автоматизированным способом на алфавитно-цифровых устройствах ввода-вывода |
|
1. Надпись внутри вершины специальной |
|
|
|
2. Надпись над дугой или специальной дугой |
|
|
|
3. Надпись под дугой или специальной дугой |
|
|
|
4.Надпись около начальной вершины структуры |
|
|
|
5.Надпись в конце дуги |
|
|
ПРИЛОЖЕНИЕ 5
Справочное

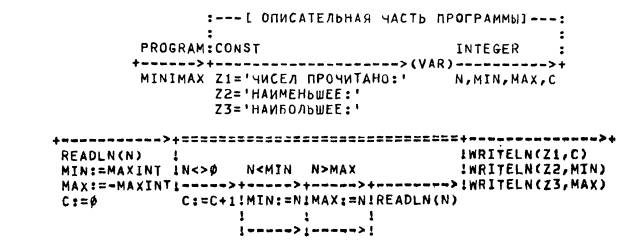

ПРИМЕР ВЫПОЛНЕНИЯ Р-СХЕМЫ ПРОГРАММЫ НА ПАСКАЛЕ
Программа MINIMAX анализирует ряд чисел и выдает их количество, минимальное и максимальное числа. Признаком конца ряда чисел является число нуль.

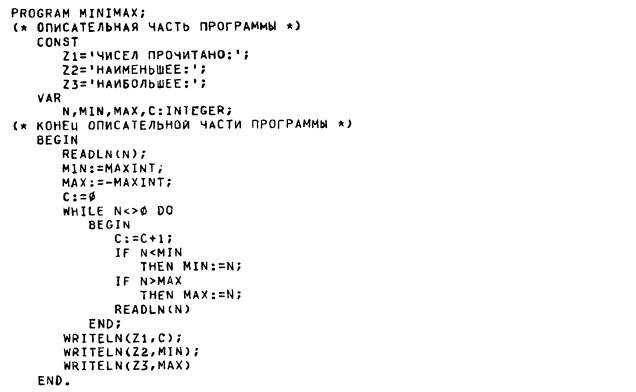

Традиционная линейная форма записи этой же программы имеет следующий вид:
В целом приложение 5 оформлено в соответствии с настоящим стандартом как сочетание ручного и автоматического способов. Р-схемы выполнены на двух листах формы 1 (в поле 3 - текст документа) по ГОСТ 19.106-78. На первом листе изображено две Р-схемы, которые друг от друга отделены более чем одним интервалом. Первая Р-схема сопровождается до, а вторая - после себя текстом.
