ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР РЕЗИНА И КЛЕЙ МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ
СВЯЗИ ГОСТ 209-75 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
Постановлением Государственного
комитета стандартов Совета Министров СССР от 29 декабря 1975 г. № 4071 срок
введения установлен с 01.01.77 в части метода А с 01.01.80 Проверен в 1982 г. Постановлением № 1336 от 24.03.83 срок действия продлен до 01.01.90 Несоблюдение стандарта
преследуется по закону Настоящий стандарт
распространяется на резину и клей и устанавливает методы определения прочности
связи их с металлом при отрыве (А, Б, В и Г). Сущность методов заключается
в измерении силы, необходимой для разрушения связи между поверхностями резины,
клея и металла, соединенными между собой; при этом усилие должно действовать
перпендикулярно к поверхности соединения при испытании по методам А, Б и В и
под углом 45° при испытании по методу Г. Методы А, В и Г
предназначены для определения прочности связи резины с металлом при креплении
резиновой смеси к металлу в процессе вулканизации. Методом Б определяют
прочность связи резины с металлом при креплении вулканизованных резин к металлу. Настоящий стандарт не
распространяется на определение прочности связи губчатой резины с металлом. Стандарт в части методов А и
Г соответствует СТ СЭВ 1764-79 в части методов В и С. Метод А применяют при
определении прочности связи резины и клея с металлом для изделий, изготовляемых
для экспорта. 1. АППАРАТУРА
1.1. Разрывная машина с
силоизмерителем безынерционного типа - по ГОСТ 7762-74. Допускается проводить
испытания на разрывной машине с инерционным (маятниковым) силоизмерителем. 1.2. (Исключен, Изм. №
2). 1.3. Разрывная машина должна
быть снабжена приспособлением, обеспечивающим центрирование направления
прикладываемой к образцу нагрузки при испытании так, чтобы в ходе испытания
сила отрыва действовала перпендикулярно поверхности склеивания. Один из вариантов
приспособления приведен в рекомендуемом приложении 1 (метод А), в рекомендуемом
приложении 2
(методы Б и В) и в рекомендуемом приложении 2а (метод Г). 1.4. Разрывная машина должна
обеспечивать скорость движения подвижного зажима (50 ± 5) мм/мин при проведении
испытаний по методу А, 25 - 100 мм/мин при проведении испытаний по методам Б и
В и (50 ± 5) мм/мин по методу Г. 1.5. Для проведения
испытаний при повышенных температурах разрывная машина должна быть снабжена
тепловой камерой, обеспечивающей заданную температуру в соответствии с
требованиями ГОСТ 7762-74. 1.3 - 1.5. (Измененная
редакция, Изм. № 2, 3). 1.6.
Часы любой конструкции по действующей нормативно-технической документации. 1.7. Термометры стеклянные
технические по ГОСТ 27544-87 с диапазонами измерения от 0 до 100 °С с
ценой деления 1 °С, от 0 до 300 °С с ценой деления 2 °С. 1.8.
Секундомер механический 3-го класса точности по ГОСТ 5072-79. Для контроля параметров
допускается применять другие средства измерения с таким же диапазоном измерения
и погрешностью, не превышающей указанную. 1.6 - 1.8. (Введены дополнительно, Изм.
№ 3). 2. ПОДГОТОВКА К
ИСПЫТАНИЮ
2.1. Образцы для испытания 2.1.1. Образец для испытания
по методу А представляет собой резиновый цилиндр высотой (3,0 ± 0,1) мм и диаметром
(35,0 ± 0,1) мм, основания которого соединены с металлическими дисками толщиной
не менее 9 мм. За диаметр резинового
цилиндра принимают диаметр металлического диска, за высоту - соответствующий
размер пресс-формы. Один из вариантов образца
для испытания приведен на черт. 1. 1 -
металлические диски, 2 - резина Черт. 1 Черт. № 1.
(Измененная редакция, Изм. № 3). 2.1.2. Образцы для испытания
по методам Б и В представляют собой резиновый цилиндр высотой (2,0 ± 0,5) мм и
диаметром (25,0 ± 0,1) мм, основания которого соединены с металлическими
дисками. За диаметр образца для
испытания по методу Б принимают диаметр штанцевого ножа, которым вырубают
цилиндр из резиновой заготовки, за высоту - толщину резиновой заготовки. За диаметр образца для
испытания по методу В принимают диаметр металлического диска, за высоту
цилиндра - соответствующий размер пресс-формы. Общий вид образца для
испытания приведен на черт. 2. 1 - резина; 2
- металлические диски * Для метода В - 4,0 ± 0,1 Черт. 2 Черт. 2. (Новая
редакция, Изм. № 3). Черт. 2. (Измененная
редакция, Изм. № 4). 2.1.1 - 2.1.2. (Измененная
редакция, Изм. № 1, 2, 3). 2.1.2а. Образец для
испытания по методу Г представляет собой резиновый цилиндр с коническими
выемками, соединенный с металлическими конусами. За размеры резиновой части образца принимают
соответствующие размеры пресс-форм. Общий вид образца для
испытаний приведен на черт. 2а. 1 - металлические конусы; 2 - резина Черт. 2а (Введен дополнительно, Изм.
№ 2). 2.1.3. Металлические диски и
конусы изготовляют из металла, отвечающего требованиям, указанным в
нормативно-технической документации (НТД) на продукцию. 2.1.4. Заготовки для
образцов по методам А и В вырубают из резиновой смеси штанцевым ножом
размерами, обеспечивающими выпрессовку резины при формовании. Заготовка из резиновой смеси
для образца по методу Г по форме должна соответствовать резиновой части
вулканизованного образца, размеры заготовки должны обеспечивать получение образцов
в соответствии с черт. 2а. 2.1.5. Заготовки из резины
для образца по методу Б вырубают штанцевым ножом диаметром (25,0 ± 0,1) мм из
пластин толщиной (2,0 ± 0,5) мм. 2.1.3 - 2.1.5. (Измененная
редакция, Изм. № 2). 2.1.6.
Перед склеиванием поверхности металлических дисков, конусов, заготовок из
резиновой смеси и резины обрабатывают в соответствии с требованиями НТД или технической документации на клей, резину или
изделие. На склеиваемые поверхности
резины и металла не должны попадать пыль, влага и другие посторонние вещества. 2.1.7. Клей и другое
средство крепления наносят на подготовленные поверхности способами,
установленными в НТД
или технической документации на клей или другое средство крепления, резину или
изделие. Количество слоев клея или
другого средства крепления для методов А, В и Г, наносимого на поверхности
металлических дисков и конусов, условия сушки, допустимое время хранения
подготовленных металлических поверхностей с нанесенным средством крепления до
вулканизации устанавливают в соответствии с требованиями НТД или технической
документации на клей или другое средство крепления, резину или изделие. При применении двух клеев
первый клей, нанесенный на металл в качестве грунтовки, носит название
«праймер». 2.1.8. Количество слоев клея
для метода Б, наносимого на поверхности металла и резины, условия сушки и
отверждения время выдержки после склеивания устанавливают в соответствии с
требованиями, указанными в НТД или технической документации на клей, резину или изделие. 2.1.9. Металлические диски и
заготовки образцов для испытаний по методам А и В устанавливают в пресс-формы,
один из вариантов которых приведен в рекомендуемых приложениях 3
(метод А) и 4 (метод В). Металлические конусы для
испытания образцов по методу Г устанавливают в плунжерную пресс-форму,
заготовку помещают в камеру пресс-формы, один из вариантов которой приведен в
рекомендуемом приложении 5. Пресс-формы предварительно
подогревают до температуры вулканизации резиновой смеси. Время, давление на
пресс-форму и температуру вулканизации устанавливают в соответствии с НТД на резину. Во время сборки образцов
нельзя касаться скрепляемых поверхностей посторонними предметами и руками. После вулканизации образцы
извлекают из пресс-формы, при этом не допускаются механические воздействия на
склеенные поверхности. Образцы после остывания отделяют друг от друга с помощью
ножниц, ножа или других инструментов. Из металлических дисков и
заготовок резины по методу Б собирают образец, как указано на черт. 2. 2.1.6 - 2.1.10. (Измененная
редакция, Изм. № 2, 3). 2.1.11. Образцы для
испытания не должны иметь недопрессовок, перекосов, трещин резины и т.п. 2.11.12. Образцы перед
испытанием кондиционируют при температуре (23 ± 2) °С не менее 16 ч по методам
А и Г и не менее 3 ч - по методам Б и В. Допускается выдерживать образцы при температуре (27
± 2) °С. Испытания проводят при
температуре кондиционирования или при повышенных температурах, которые должны
быть указаны в НТД на клей, резину или изделие. (Измененная редакция, Изм. №
2, 3). 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Образец для испытания
закрепляют в зажимном устройстве разрывной машины. Деформация образца при
закреплении его в устройстве не допускается. 3.2. Включают разрывную
машину и проводят испытания до разрушения образца. Регистрируют максимальную
силу и характер разрушения образца. 3.1, 3.2 (Измененная
редакция, Изм. № 2). 3.3. Испытанию подвергают
четыре образца от каждой характеризуемой пробы. 3.4. Для проведения
испытаний при повышенной температуре в тепловой камере разрывной машины устанавливают
заданную температуру. Время прогрева образцов в
камере перед испытанием и температуру испытания устанавливают в соответствии с
НТД на продукцию. (Измененная редакция, Изм. №
2). 4. ОБРАБОТКА
РЕЗУЛЬТАТОВ
4.1. Прочность
связи резины с металлом каждого образца (s) в МПа (кгс/см2) по методам А, Б и В вычисляют по формуле
где F - максимальная сила, МН
(кгс); S - площадь поперечного сечения образца, м2 (см2),
равная для образца, испытанного по методу А, - 9,62 см2, для
образцов, испытанных по методам Б и В, - 4,91 см2. За прочность связи резины с
металлом каждого образца, испытанного по методу Г, принимают максимальное
значение силы в МН (кгс). 4.2. За результат испытания
принимают среднее арифметическое значение прочности связи всех испытанных
образцов. По методам Б и В допускается подсчет среднего арифметического из
показателей не менее трех образцов. При этом показатель для каждого из трех
образцов должен быть не менее нормы, указанной в НТД на продукцию. 4.1 - 4.2. (Измененная
редакция, Изм. № 2). 4.3.
Характер разрушения образца указывают следующими обозначениями: Р -
разрушение произошло по массиву резины; РК -
разрушение произошло по границе резина - клей; КП -
разрушение произошло по границе клей - праймер (методы А, В и Г); К -
разрушение произошло по клею (метод Б); М -
разрушение произошло по границе металл - праймер (методы А, В и Г); металл -
клей (методы А, Б, В и Г) или металл - резина (методы А, В и Г). Разрезы образцов в месте крепления
резины к металлу показаны на черт. 3. а - при
применении двух клеев (методы А и В); б - при применении одного клея; в
- при бесклеевом креплении (методы А и В), 1 - резина; 2 - клей; 3
- праймер; 4 - металл Черт. 3 Характер разрушения образца
определяют визуально и ориентировочно выражают в процентах, например: для методов А, В и Г - 20 %
Р; 30 % РК; 40 % КП; 10 % М; для метода Б - 20 % Р; 30 %
РК; 40 % К; 10 % М. Результаты испытаний,
полученные методами А, Б, В и Г, несопоставимы. (Измененная редакция, Изм. №
2). 4.4. Результаты испытания
записывают в протокол, который должен содержать следующие данные: обозначение резины, клея; марку металла; метод крепления резины к
металлу; условия вулканизации (для
методов А, В и Г); дату изготовления образцов; дату проведения испытания; температуру
кондиционирования и испытания; тип разрывной машины; результат испытания каждого
образца, вычисленный по п. 4.1, и их среднее арифметическое значение; описание характера
разрушения каждого образца и выражение его в процентах по п. 4.3. Примечание. При определении характера разрушения на образце могут
быть обнаружены дефекты (недопрессовки, посторонние включения и т.п.), что
также заносится в протокол испытания. (Измененная редакция, Изм. №
2). ПРИЛОЖЕНИЕ
1
Рекомендуемое Приспособление для
закрепления испытуемого образца по методу А
А - металлические
диски, Б - резина, 1 - зажим, 2 - гайка, 3 - шайба;
4 - винт ПРИЛОЖЕНИЕ
2
Рекомендуемое Приспособление для
закрепления испытуемого образца по методам Б и В
А - металлическая
часть образца; Б - резина ПРИЛОЖЕНИЕ
2а
Рекомендуемое Приспособление для закрепления
испытуемого образца по методу Г
А - металлическая
часть образца; Б - резина; 1 - шайба; 2 - винт; 3 -
гайка; 4 - зажим (Введено дополнительно, Изм.
№ 2). ПРИЛОЖЕНИЕ
3

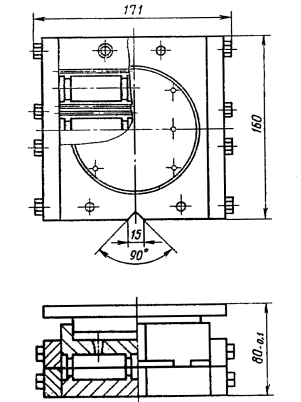

Рекомендуемое Общий вид и размеры пресс-формы по методу АПРИЛОЖЕНИЕ
4
Рекомендуемое Общий вид и размеры пресс-формы по методу ВПРИЛОЖЕНИЕ
5
Рекомендуемое Общий вид и размеры пресс-формы по методу ГСОДЕРЖАНИЕ |
|
|
