ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР ЭЛЕКТРОАГРЕГАТЫ И ПЕРЕДВИЖНЫЕ СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ ГОСТ 23162-78 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета стандартов Совета Министров
СССР от 2 июня 1978 г. № 1511 срок действия установлен с 01.07 1979 г. до 01.07 1987 г. Несоблюдение стандарта
преследуется по закону 1. Настоящий стандарт распространяется на передвижные и стационарные
электроагрегаты и на передвижные электростанции с двигателями внутреннего
сгорания (далее - электроагрегаты и электростанции) и устанавливает систему их
условных обозначений. Стандарт не распространяется
на судовые, тепловозные, сварочные электроагрегаты, электроагрегаты летательных
аппаратов и энергопоезда. Условные обозначения,
установленные настоящим стандартом, не должны применяться вместо кодов
Общесоюзного классификатора продукции и обозначений, принятых в стандартах
Единой системы конструкторской документации. 2. Система условных обозначений электроагрегатов и электростанций состоит
из буквенно-цифровых групп, разделенных дефисами и расположенных в порядке,
установленном настоящим стандартом. Отличительные признаки
электроагрегатов и электростанций, использованные в системе условных обозначений,
соответствуют классификации электроагрегатов и электростанций по ГОСТ
23377-84. Термины и определения, применяемые

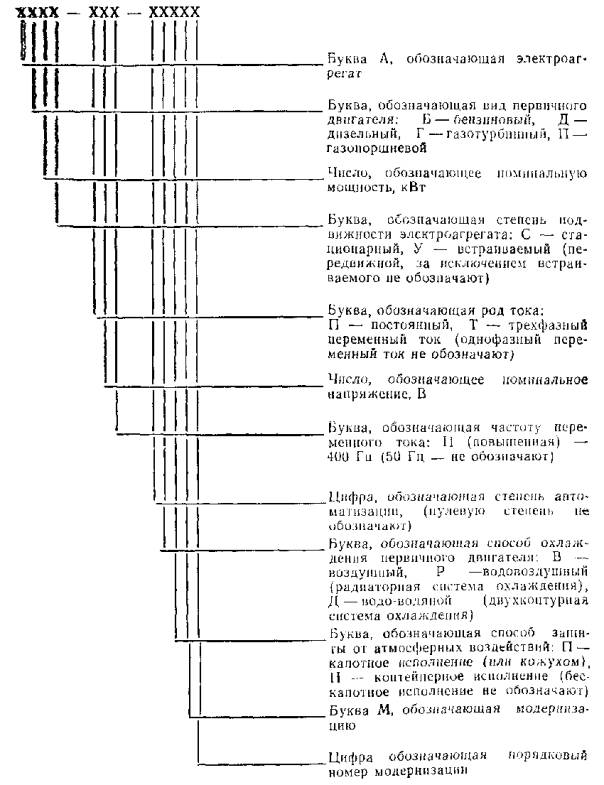

в настоящем стандарте - по ГОСТ 23375-83. 3. Структура системы условных обозначений электроагрегатов

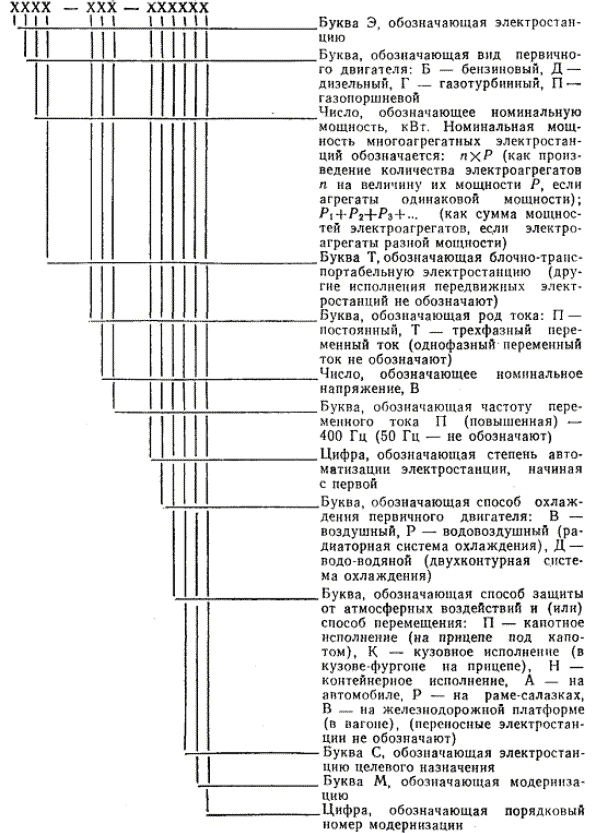

4. Структура системы условных обозначений
электростанций
Примеры
условных обозначений а) бензиновый электроагрегат
мощностью 0,5 кВт, постоянного тока, напряжением 28,5 В, с воздушным
охлаждением двигателя: АБ0,5-П28,5-В б) дизельный электроагрегат
мощностью 60 кВт, стационарный, переменного трехфазного тока, напряжением 230
В, с водовоздушным охлаждением двигателя, модернизированный однократно: АД60С-Т230-РМ1 в) дизельная электростанция
мощностью 500 кВт, переменного трехфазного тока, напряжением 400 В,
автоматизированная по 2-й степени, с водовоздушным охлаждением двигателя,
кузовного исполнения: ЭД500-Т400-2РК г) дизельная электростанция,
многоагрегатная, состоящая из двух электроагрегатов мощностью по 60 кВт,
напряжением 230 В, трехфазного переменного тока, частотой 400 Гц,
автоматизированная по 1-й степени, с водовоздушным охлаждением двигателя,
кузовного исполнения: ЭД2´60-Т230П-1РК д) газотурбинная
электростанция, блочно-транспортабельная, мощностью 1000 кВт, трехфазного
переменного тока, напряжением 6300 В, частотой 50 Гц, автоматизированная по 3-й
степени: ЭГ1000Т-Т6300-3. 1-4.
(Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕ 1 (Исключено, Изм. № 1). ПРИЛОЖЕНИЕ 2 (Исключено, Изм. № 1). |
|
|
|
|
