Поправка к ГОСТ 24187-80*

Изменение № 2 ГОСТ 21187-80 Муфта на два натяжных кольца. Конструкция и основные размеры

Утверждено и введено в действие Постановлением Государственного комитет СССР по управлению качеством продукции и стандартам от 29.11.90 № 2977

Дата введения 01.07.91

Наименование стандарта. Заменить слово: «муфта» на «муфты»; исключить слова: «на два натяжных кольца»; «и основные размеры».

Пункт 1. Заменить слова: «муфту» на «муфты»; «два» на «три»; «применяемую» на «применяемые»; исключить слова: «наружным диаметром 67 мм»;

дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Стандарт дополнить пунктом - la: «la. Муфты должны быть изготовлены двух исполнений:

1 - из пресс - материала ГСП-400;

2 - из фенопласта У2-301-07 (стяжное кольцо и полумуфта), и пресс - материала ГСП-400 (фланец)».

Пункт 2 изложить в новой редакции: «2. Конструкция и основные размеры муфты должны соответствовать указанным на черт. 1 и в табл. 1»;

чертеж 1 заменить новым (кроме подрисуночной подписи):

Черт. 1

подрисуночная подпись. Исключить слова: «Масса - 0,49 кг, не более»; заменить слова: «Размер» на «Размеры»; «2 - левая полумуфта» на «2 - фланец», исключить слово: «правая»;

дополнить таблицей - 1:

Таблица 1

Размеры в мм

Условный проход D_у	Наружный диаметр трубы, D_н	D	D₁	B_max	Масса, кг, не более для исполнения
Условный проход D_у	Наружный диаметр трубы, D_н	D	D₁	B_max	1	2
50	67	68	134	100	0,90	0,75
80	93	93,5	162		1,25	-
100	122	123	194		1,75	-

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения муфты исполнения 1 для трубы наружным диаметром D_н = 67 мм:

Муфта 1-67 ГОСТ 24187-80»

Пункт 3 изложить в новой редакции: «3. Конструкция и основные размеры стяжного кольца должны соответствовать указанным на черт. 2 и в табл. 2»;

чертеж 2 заменить новым:

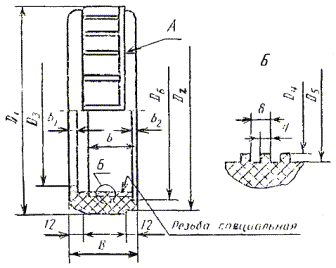

Черт. 2

подрисуночная подпись. Исключить слова: «Масел - 0,29 кг, не более»; дополнить примечанием: «Примечание. Буртик «А» может быть изготовлен как справа, так и слева от рифлений»;

дополнить таблицей - 2:

Таблица 2

Размеры в мм

Условный проход D_у	Наружный диаметр трубы D_н	D₁	D₂	D₃	D₄	D₅	D₆	В	b	b₁	b₂	Масса, кг, не более для исполнения
Условный проход D_у	Наружный диаметр трубы D_н	D₁	D₂	D₃	D₄	D₅	D₆	В	b	b₁	b₂	1	2
50	67	134	128	98,5	105	110	111	52	36	8	2	0,36	-
50	67	134	128	98,5	104	109	111	52		8		-	0,28
80	93	162	156	126	133	138	138,5	54		10		0,45	-
100	122	194	188	158	165	170	170,5	58	40	10	2,5	0,67	-

Пример условного обозначения после слова «кольца» дополнить словами: «исполнения 1»; в обозначении заменить обозначение: 67 на 1-67.

Пункт 4 изложить в новой редакции: «4. Конструкция и основные размеры фланца должны соответствовать указанным па черт. 3 и в табл. 3»;

чертеж 3 заменить новым; дополнить таблицей - 3:

Черт. 3

подрисуночная подпись. Исключить слова: «Масса - 0,10 кг, не более».

Таблица 3

Размеры в мм

Условный проход D_у	Наружный диаметр трубы D_H	D	D₁	D₂	D₃	B	b	b₁	b₂	Масса, кг, не более
50	67	104	98	68	88	43	34	17	9,5	0,21
80	93	133	126	93,5	114	44	34	13	10	0,35
100	122	165	158	123	145	45	35	6	11	0,48

пример условного обозначения. Заменить слова: «левая полумуфта» на «фланца», «полумуфта левая 67» на «фланец 67».

Пункт 5 изложить в новой редакции: «5. Конструкция и основные размеры полумуфты должны соответствовать указанным на черт. 4 и в табл. 4»;

чертеж 4 заменить новым; дополнить таблицей - 4:

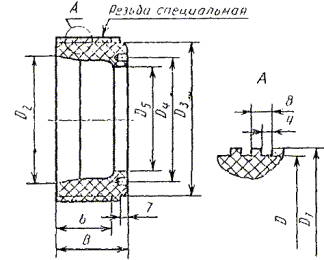

Черт. 4

подрисуночная подпись. Исключить слова: «Масса - 0,10 кг, не более».

Таблица 4

Размеры в мм

Условный проход D_у	Наружный диаметр трубы D_H	D	D₁	D₂	D₃	D₄	D₅	B	b	Масса, кг, не более для исполнения
Условный проход D_у	Наружный диаметр трубы D_H	D	D₁	D₂	D₃	D₄	D₅	B	b	1	2
50	67	104,6	109,6	88	105	90	68	43	33	0,33	-
50	67	104,0	109,0	88	105	90	68			-	0,26
80	93	133	138	114	131	116	93,5			0,45	-
100	122	165	170	145	164	148	123	45	35	0,60	-

пример условного обозначения. Исключить слово: «правой»; после слова «полумуфты» дополнить словами: «исполнения 1»; заменить слова: «Полумуфта правая 67.» на «Полумуфта 1-67».

Пункт 6 дополнить словами: «и пресс-материал в соответствии с рабочими чертежами».

Стандарт дополнить пунктом - 8: «8. Коды ОКП приведены в приложении».

Приложение. Таблицу изложить в новой редакции:

Условное обозначение муфт	Код ОКИ и контрольное число
1-67	48 3472 0001 03
2-67	48 3472 0101 00
1-93	48 3472 0102 08
1-122	48 3472 0103 09
