ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ

конструкция

ГОСТ 24487-80

ГОССТАНДАРТ РОССИИ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ ПРОХОДНЫЕ
ПРИВАРНЫЕ

Конструкция

Welding passage tube connections with ball nipple.
Construction

ГОСТ
24487-80

Срок действия с 01.01.1982

до 01.01.2000

1. Настоящий стандарт распространяется на проходные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24° под приварку к трубопроводам (исполнение 1) и деталям арматуры (исполнение 2).

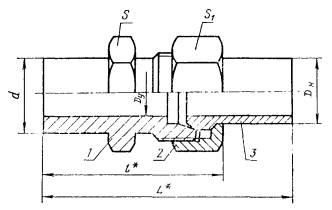

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок

1 - штуцер по ГОСТ 24092-80; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78

Размеры, мм

Группа

Наружный диаметр трубы Dн

Условный проход Dу

d

L

l

Размеры «под ключ»

Масса 1000 шт., кг, не более

Для исполнения

1

2

1

2

1

2

S

S1

исполнение

1

2

2

6

4

6

10

48

49

30

31

12

14

26

30

8

6

8

12

52

54

32

34

14

17

42

45

10

8

10

14

56

58

34

36

17

19

57

64

12

10

12

16

58

60

34

36

19

22

79

85

15

12

15

19

65

67

39

41

22

27

128

132

(16)

12

16

19

65

67

39

41

24

30

149

162

18

15

18

22

69

71

43

45

27

32

177

190

22

20

22

27

74

76

50

52

30

36

243

262

28

25

28

32

79

81

54

56

36

41

337

354

(34)

32

31

10

83

88

57

62

46

50

519

529

35

32

35

40

83

87

57

61

46

50

492

512

42

40

42

46

87

92

61

66

55

60

759

799

3

6

3

6

11

51

54

33

36

14

17

46

50

8

4

8

13

55

59

35

39

17

19

64

69

10

5

10

15

59

62

38

41

19

22

94

103

12

6

12

17

62

67

39

44

22

24

118

132

14

8

14

19

68

72

44

48

22

27

165

174

16

10

16

21

69

70

45

46

24

30

190

202

20

12

20

26

76

78

53

55

30

36

315

342

25

15

25

31

82

83

58

59

36

46

528

548

30

20

30

36

86

90

62

66

46

50

753

786

38

25

38

44

88

94

66

72

55

60

1194

1205

Примечание. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения соединения группы 2 исполнения 1 с Dн = 8 мм:

Соединение 2-1-8 ГОСТ 24487-80

То же, исполнения 2:

Соединение 2-2-8 ГОСТ 24487-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковки, транспортирование и хранение - по ГОСТ 15763-91.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078

3. Срок проверки - 1998 г.

4. Впервые

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

4

ГОСТ 22525-77

3

ГОСТ 23353-78

2

ГОСТ 23355-78

2

ГОСТ 24092-80

2

6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
