ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ
НИППЕЛЕМ ПЕРЕБОРОЧНЫЕ

Конструкция

Partition tube connections with ball nipple.
Construction

ГОСТ
24502-80

Срок действия с 01.01.1982

до 01.01.2000

1. Настоящий стандарт распространяется на переборочные соединения трубопроводов с шаровым ниппелем разборные (исполнение 1) и приварные (исполнение 2) с углом конуса штуцера 24°.

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

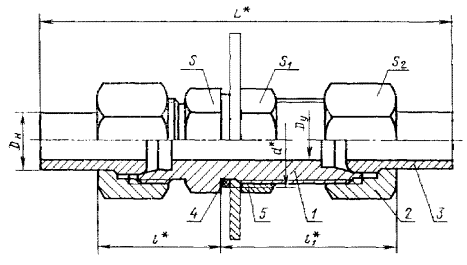

Исполнение 1

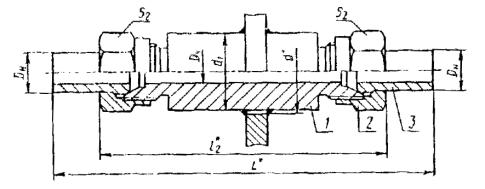

Исполнение 2

^{_______________}

^* Размеры для справок.

1 - штуцер по ГОСТ 21872-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78; 4 - прокладка по ГОСТ 23358-87, 5 - контргайка по ГОСТ 15803-76

Размеры, мм

Группа	Наружный диаметр трубы D_н	Условный проход D_у	d		d₁	L для исполнения		l	l₁	l₂	Размеры под «ключ»			Масса 1000 шт., кг, не более
			для исполнения			L для исполнения					S	S₁	S₂	Масса 1000 шт., кг, не более
			1	2		1	2							для исполнения
			1	2		1	2							1	2
2	6	4	13	-	-	102	-	23	43	-	17	17	14	77	-
	8	6	15	-	-	107	-	24	43	-	19	19	17	109	-
	10	8	17	-	-	114	-	26	44	-	22	22	19	145	-
	12	10	19	-	-	119	-	26	45	-	24	24	22	189	-
	15	12	23	-	-	128	-	29	47	-	27	30	27	309	-
	(16)	12	25	-	-	128	-	29	47	-	32	32	30	382	-
	18	15	28	-	-	134	-	32	50	-	32	36	32	441	-
	22	20	31	-	-	139	-	36	54	-	36	41	36	572	-
	28	25	37	-	-	145	-	39	56	-	41	46	41	764	-
	(34)	32	47	-	-	157	-	43	61	-	50	55	50	1173	-
	35	32	47	-	-	157	-	43		-	50	55	50	1158	-
	42	40	54	-	-	157	-	44		-	60	65	60	1547	-
3	6	3	15	-	-	109	-	28	45	-	19		17	121	-
	8	4	17	-	-	114	-	29	45	-	22		19	162	-
	10	5	19	21	19	121	152	32	47	110	24		22	224	260
	12	6	21	23	21	126	156	32	48	110	27		24	279	315
	14	8	23	26	24	134	160	35	51	112	30		27	369	404
	16	10	25	27	25	136	160	37	51	112	32		30	433	450
	20	12	31	34	32	147	174	43	58	128	41		36	713	750
	25	15	37	40	38	155	177	45	61	128	46		46	1113	1145
	30	20	44	47	45	162	177	49	66	130	50		50	1538	1511
	38	25	54	55	53	171	181	55	71	136	60	65	60	2334	2118

Примечания:

1. Размеры, приведенные в скобках, непредпочтительны.

2. Масса приведена для соединения с медной прокладкой.

Пример условного обозначения соединения группы 3 исполнения 1 с D_н=10 мм:

Соединение 3-1-10 ГОСТ 24502-80

То же, исполнения 2:

Соединение 3-2-10 ГОСТ 24502-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
