МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
09
Конструкция
и размеры
Hard metal
brazed tips, type 09. Design and dimensions
|
ГОСТ
25402-90
|
Дата введения 01.07.93
1. Настоящий стандарт распространяется
на пластины для автоматных резцов.

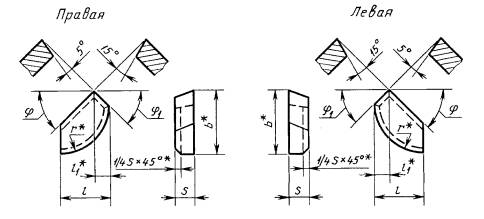

2. Конструкция и размеры пластин
должны соответствовать указанным на чертеже и в табл. 1.
* Размеры
для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин
|
l
|
b
|
s
|
l1
|
r
|
j, град.
|
j1, град.
|
Основное дополнение
|
Дополнительное применение
|
|
правых
|
левых
|
|
09090
|
-
|
6
|
10
|
3
|
2,0
|
6,0
|
45
|
50
|
№
2, № 10
|
№
3, № 4, № 8, № 9, № 11
|
|
09110
|
09120
|
10
|
15
|
4
|
5,0
|
10,0
|
40
|
№
2, № 3, № 4, № 9, № 10
|
№ 8,
№ 11
|
|
09130
|
09140
|
12
|
18
|
5
|
4,0
|
12,5
|
50
|
№
2, № 3, № 4, № 9, № 10
|
№
8, № 11
|
|
09150
|
09160
|
10
|
15
|
4
|
5,0
|
10,0
|
60
|
20
|
№
2, № 3, № 4, № 9, № 10
|
№
8, № 11
|
|
09170
|
09180
|
18
|
5,5
|
75
|
60
|
№
2, № 3, № 4, № 10
|
№
8, № 9, № 11
|
3. Условное обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; №
8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8, № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
|
правых
|
левых
|
Т15К6
|
Т14К8
|
Т5К10
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
ВК10-ХОМ
|
|
09090
|
-
|
1,35
|
1,36
|
1,54
|
1,79
|
1,77
|
1,78
|
|
09110
|
09120
|
4,58
|
4,62
|
5,20
|
6,05
|
6,00
|
6,04
|
|
09130
|
09140
|
7,80
|
7,85
|
8,85
|
10,30
|
10,20
|
10,27
|
|
09150
|
09160
|
4,32
|
4,35
|
4,89
|
5,70
|
5,65
|
5,69
|
|
09170
|
09180
|
4,35
|
4,38
|
4,92
|
5,75
|
5,65
|
5,69
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2761
3. ВЗАМЕН ГОСТ 25402-82
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ 2006
г.
|
