МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
32
Конструкция
и размеры
Hard metal
brazed tips, type 32. Design and dimensions
|
ГОСТ
25412-90
|
Дата введения 01.07.93
1. Настоящий стандарт распространяется
на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

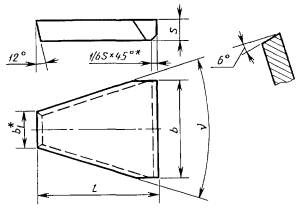

2. Конструкция и размеры пластин
должны соответствовать указанным на чертеже и в табл. 1.
* Размеры
для пресс-форм.
Таблица 1
Размеры в
мм
|
Обозначение пластин
|
l
|
b
|
b1
|
s
|
град.
|
Основное применение
|
Дополнительное применение
|
Применение по специальному
заказу
|
|
32190
|
20
|
14
|
4,4
|
5,0
|
34
|
№
2, № 4, № 5, № 10
|
№
3, № 8, № 9, № 11
|
|
|
32210
|
25
|
18
|
6,0
|
№
2, № 4, № 5, № 10
|
№ 3,
№ 8, № 9, № 11
|
|
|
32230
|
32
|
22
|
7,8
|
6,0
|
№
2, № 4, № 10
|
№
3, № 5, № 8, № 9, № 11
|
|
|
32250
|
36
|
28
|
10,3
|
№
2, № 4, № 10
|
№
3, № 5, № 8, № 9, № 11
|
|
|
32270
|
45
|
38
|
14,5
|
8,0
|
36
|
№
2, № 4, № 10
|
№
3, № 5, № 9, № 11
|
№
8
|
|
32290
|
50
|
44
|
17,0
|
№
2, № 4, № 10
|
№
3, № 5, № 9, № 11
|
№
8
|
3. Условное обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин
указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: №
2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 -
ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
|
Т15К6
|
Т14К8
|
Т5К10
|
ТТ10К8-Б
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
ВК10-ХОМ
|
|
32190
|
11,30
|
11,40
|
12,80
|
13,70
|
14,90
|
14,80
|
14,90
|
|
32210
|
18,40
|
18,50
|
20,90
|
22,40
|
24,30
|
24,00
|
24,17
|
|
32230
|
36,00
|
36,20
|
40,80
|
43,50
|
47,60
|
47,00
|
47,33
|
|
32250
|
50,10
|
50,40
|
57,00
|
61,00
|
66,30
|
65,50
|
65,96
|
|
32270
|
114,00
|
115,00
|
130,00
|
139,00
|
151,00
|
149,00
|
150,04
|
|
32290
|
147,00
|
148,00
|
167,00
|
179,00
|
195,00
|
192,00
|
193,34
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2764
3. ВЗАМЕН ГОСТ 25412-82
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ 2006
г.
|
