ГОСТ 25468-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЬЕМНЫХ
ОПЕРАЦИЙ И ВЕРТЛЮГИ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ И ВЕРТЛЮГИ

Присоединительные размеры

Equipment for lifting and lowering operations and pivots. Connecting dimensions

ГОСТ
25468-82

Дата введения 01.07.83

1. Настоящий стандарт распространяется на кронблоки, талевые блоки, крюки, крюкоблоки, штропы, элеваторы и вертлюги, применяемые в буровых установках для эксплуатационного и глубокого разведочного бурения на нефть и газ.

Стандарт не распространяется на специальное оборудование, применяемое при работе с комплексом механизмов автоматизации спуско-подъемных операций и других специальных видах бурения. Степень соответствия настоящего стандарта СТ СЭВ 2452 приведена в приложении.

2. Присоединительные размеры сопрягаемых элементов талевых блоков, крюкоблоков, штропов, элеваторов и вертлюгов должны соответствовать указанным на черт. 1, 2 и в табл. 1.

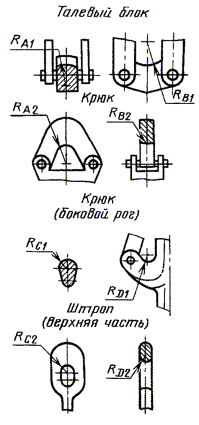

Черт. 1

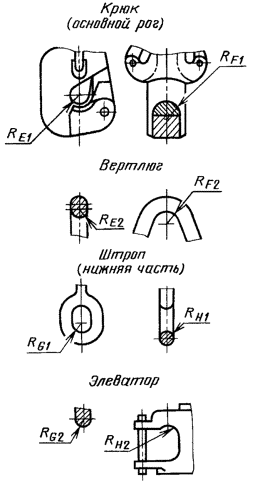

Черт. 2

Таблица 1

Размеры в мм

Обозначение радиуса	Значения радиусов для оборудования с допускаемой нагрузкой, кН
Обозначение радиуса	800	1000 1250	1600 2000	2500 3200	4000 5000
Ra₁, не более	69		101
R_A₂, не менее	70		102
R_B₁, не менее	83				89
R_B₂, не более	76				82
R_С1, не более	63		101
R_C₂, не менее	64		102		121
R_D1, не менее	38		45		58
Rd₂, не более	28,6		35		47
R_E₁ не менее	58	64	70	77	89
R_E₂, не более	50	57	63	69	82
R_F₁, не более	101	114
R_F₂, не менее	102	115
R_G₁, не менее	52		58	70	86
R_G₂, не более	50,8		57	69	85
R_H₁, не более	28,6		34		47
R_H₂, не менее	42		58		64

3. Соединение отвода вертлюга с буровым шлангом должно быть фланцевым типов I и II. Присоединительные размеры должны соответствовать указанным на черт. 3 и в табл. 2.

Тип 1

Тип II

Черт. 3

Таблица 2

Тип фланца	Диаметр условного прохода d_y, мм	Давление насоса, МПа (кгс/см²), не более	Присоединительные размеры, мм
Тип фланца	Диаметр условного прохода d_y, мм	Давление насоса, МПа (кгс/см²), не более	d₁	d₂	d₃	d₄	d₅	d₆	d₇	шпильки
I	100	16 (160)	273	216	149,23	27	-	-	-	24
		21 (210)	292	235	149,23	33	-	-	-	30
		25 (250)	311	241	161,93	36	-	-	-	33
		35 (350)	311	241	161,93	36	-	-	-	33
II	76	16(160)	240	198	-	22	131	120	105	20
		21 (210)
		25 (250)
		32 (320)

Допускается применять резьбовое коническое соединение.

1 - 3. (Измененная редакция, Изм. № 1).

4. Угол наклона отвода вертлюга от вертикальной оси - не менее 15°.

5. Соединение ниппельного переводника вертлюга с ведущей трубой - резьбовое 3-152Л по ГОСТ 5286.

6. Присоединительные размеры шкивов кронблоков, крюкоблоков и талевых блоков должны соответствовать указанным на черт. 4 и в табл. 3.

Н: 1,33 - 1,75 d,. a - угол развала желоба шкива 30° - 50°.

Черт. 4

Таблица 3

мм

Диаметр каната	Диаметр шкива по дну желоба D, не менее	Условный профиль желоба R, не менее
22*	425	12,0
25	665	13,5
28	900	15,0
32	1000	17,0
35	1285	18,5
38	1365	20,0
41*	1365	22,0
44*	1510	23,5

* Допускается изготовлять по заказу потребителя.

ПРИЛОЖЕНИЕ

Соответствие требований ГОСТ 25468-82 требованиям СТ СЭВ 2452-80

ГОСТ 25468-82		СТ СЭВ 2452-80
Пункт	Содержание требований	Содержание требований
3	Тип фланцевого соединения II	-

ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 06.10.82 № 3901

3. Стандарт содержит все требования СТ СЭВ 2452-80

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5286-75	5

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 18.12.87 № 4667

6. ИЗДАНИЕ (март 2004 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 3-88)
