ГОСТ 26474-85

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕ
АЛМАЗНЫЕ И ОСНАЩЕННЫЕ
СВЕРХТВЕРДЫМИ
КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 26474-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН: Министерством нефтяной промышленности

ИСПОЛНИТЕЛИ

С.В. Вадецкий, В.А. Липский, Г.И. Сукманов, Л.И. Белобородов, Н.Г. Дюков

ВНЕСЕН: Министерством нефтяной промышленности

Член Коллегии Ю.Н. Байдиков

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ: Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕАЛМАЗНЫЕ И ОСНАЩЕННЫЕ СВЕРХТВЕРДЫМИ КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ

Типы и основные размеры

Diamond and extra-hard composite material drill bits and core bits. Types and main dimensions

ГОСТ 26474-85

Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756 срок введения установлен

с 01.07.86

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на долота для сплошного бурения глубоких скважин, на головки бурильные для бурения скважин с отбором керна керноприемными устройствами с несъемным керноприемником и со съемным керноприемником, оснащенные природными и синтетическими алмазами (А), а также сверхтвердыми композиционными материалами (СКМ).

2. Типы долот и бурильных головок, а также область их применения приведены в табл. 1.

Таблица 1

Тип	Область применения
М	Мягкие породы
МС	Мягкие породы с пропластками средней твердости
С	Породы средней твердости
СТ	Породы средней твердости с пропластками твердых пород
Т	Твердые породы

3. Основные размеры долот должны соответствовать приведенным на черт. 1 и в табл. 2.

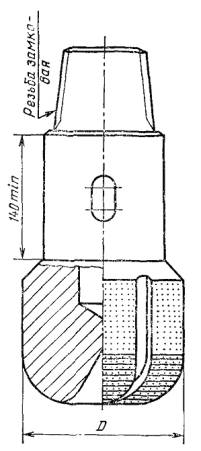

Черт. 1

Таблица 2

Размеры в мм

D		Обозначение резьбы по ГОСТ 20692-75
Номин.	Пред. откл.	Обозначение резьбы по ГОСТ 20692-75
91,4; 106,4	-0,38; -0,80^*	З-66
119,0		З-76
130,4; 138,1; 144,4; 149,4; 157,1; 159,4; 163,5; 169,8		З-88
185,7; 188,9; 198,4	-0,51; -0,90^*	З-117
211,1; 212,0; 214,3; 220,7	-0,51; -0,90^*	З-117
240,5; 242,1; 248,4	-0,76; -0,95^*	З-121
267,5; 292,9; 302,4; 308,7; 317,6; 346,8	-0,76; -0,95^*	З-152
372,2; 391,3	-1,14	З-177

^*До 01.01.89 - для долот, оснащенных сверхтвердыми композиционными материалами.

Пример условного обозначения долота наружным диаметром D = 214,3 мм для бурения пород средней твердости

Долото 214,3 С ГОСТ 26474-85

4. Основные размеры бурильных головок с несъемным керноприемником должны соответствовать приведенным на черт. 2 и табл. 3.

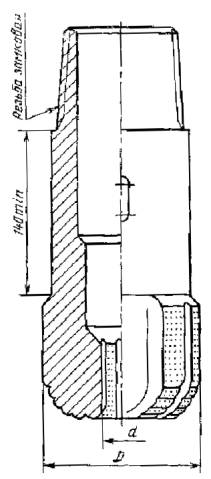

Черт. 2

Таблица 3

Размеры в мм

D		d			Обозначение резьбы по ГОСТ 21210-75
Номин.	Пред. откл.	Номин.	Пред. откл. головок
Номин.	Пред. откл.	Номин.	А	СКМ
138,1	-0,38; -0,80^*	52; 67	+0,40	-0,80	З-110
144,4; 149,4; 157,1		67			З-110
159,4; 163,5; 169,8		67			З-133
185,7	-0,51; -0,90^*	80	+0,50	-0,90	З-150
188,9		80			З-150
188,9		100			З-161^** по ГОСТ 5286-75
198,4; 212,0; 214,3		80			З-150
214,3		100			З-161^** по ГОСТ 5286-75
220,7		80			З-150
240,5; 242,1; 248,4; 267,5; 292,9	-0,76; -0,95^*	100			З-189
302,4; 308,7; 317,6; 346,8	-0,76; -0,95^*	100	+0,70	-0,90	З-189

^*До 01.01.89- для головок, оснащенных сверхтвердыми композиционными материалами.

^**Резьба укороченная.

Пример условного обозначения бурильной головки для керноприемных устройств с несъемным керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 80 мм для бурения пород средней твердости:

Головка бурильная 188,9/80 С ГОСТ 26474-85

5. Основные размеры бурильных головок со съемным керноприемником должны соответствовать приведенным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры в мм

D		d			Обозначение резьбы по ГОСТ 5286-75
Номин.	Пред. откл.	Номин.	Пред. откл. головок
Номин.	Пред. откл.	Номин.	А	СКМ
185,7 188,9	-0,51; -0,90^*	40	+0,30	-0,90	З-147
212,0 214,3		40	+0,40		З-161
212,0 214,3		60			З-161
242,1 267,5 292,9	-0,76; -0,95^*	60			З-171

^*До 01.01.89 -для головок, «оснащенных сверхтвердыми композиционными материалами.

Пример условного обозначения бурильной головки для керноприемных устройств со съемным Керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 40 мм для бурения пород средней твердости:

Головка бурильная 188,9/40 С ГОСТ 26474-85

6. Допускается условные обозначения долот и бурильных головок дополнять буквами и цифрами, определяющими их конструкцию.

7. По требованию потребителя допускается изготовлять долота и бурильные головки с номинальными размерами по наружному диаметру, равными номинальным размерам на наружные диаметры шарошечных долот по ГОСТ 20692-75.
