МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

ПОЖАРНАЯ ТЕХНИКА.
ОГНЕТУШИТЕЛИ ПЕРЕНОСНЫЕ

Основные показатели и методы испытаний

НПБ 155-96

МОСКВА 1997

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНЫ Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России (В.В. Пивоваров, М.Н. Вайсман, В.В. Гришин, А.П. Карпов, Г.Н. Васильев) и Главным управлением Государственной противопожарной службы (ГУГПС) МВД России (В.И. Степанов)

2. УТВЕРЖДЕНЫ главным государственным инспектором Российской Федерации по пожарному надзору

3. ВВЕДЕНЫ В ДЕЙСТВИЕ приказом ГУГПС МВД России от 9 августа 1996 г. № 49

4. ВВЕДЕНЫ ВПЕРВЫЕ

ПОЖАРНАЯ ТЕХНИКА.

ОГНЕТУШИТЕЛИ ПЕРЕНОСНЫЕ.

Основные показатели и методы испытаний

FIRE ENGINEERING.

PORTABLE FIRE EXTINGUISHERS.

Дата введения 01.07.1996 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие нормы пожарной безопасности (далее по тексту - нормы) распространяются на переносные огнетушители (далее по тексту - огнетушители), предназначенные для тушения загораний пожаров классов А, В, С, Е, и устанавливают основные показатели и методы испытаний.

Настоящие нормы могут применяться при сертификационных испытаниях огнетушителей в системе сертификации в области пожарной безопасности.

Нормы не распространяются на огнетушители специального (целевого) назначения, комбинированные и ранцевого типа.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах использованы ссылки на следующие нормативные документы:

ГОСТ 4.132-85 СПКП. Огнетушители. Номенклатура показателей.

ГОСТ 9.032-74 ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и обозначения.

ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля.

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические. Общие требования к выбору.

ГОСТ 9.308-85 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний.

ГОСТ 12.1.033-81 ССБТ. Пожарная безопасность. Термины и определения.

ГОСТ 12.2.037-78 ССБТ. Техника пожарная. Требования безопасности.

ГОСТ 12.2.047-86 ССБТ. Пожарная техника. Термины и определения.

ГОСТ 12.4.009-83 ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание.

ГОСТ 12, 4.021-75 ССБТ. Системы вентиляционные. Общие требования.

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения.

ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность.

ГОСТ 949-73 Баллоны стальные малого и среднего объема для газов Р_р  19, 6 МПа (200 кгс/см²). Технические условия.

ГОСТ 2084-77 Бензины автомобильные. Технические условия.

ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия.

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия.

ГОСТ 8273-75 Бумага оберточная. Технические условия.

ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия.

ГОСТ 8510-86 Уголки стальные горячекатаные неравно-полочные. Сортамент.

ГОСТ 14192-77 Маркировка грузов.

ГОСТ 15001-88 Разработка и постановка продукции на производство. Основные положения.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия климатических факторов внешней среды.

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение.

ГОСТ 16588-79 Пилопродукция и деревянные детали. Методы определения влажности.

ГОСТ 18321-73 Статистический контроль качества. Метод случайного отбора выборок штучной продукции.

ГОСТ 19729-74 Тальк молотый для производства резиновых изделий и пластических масс. Технические условия.

ГОСТ 24054-80 Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования.

ГОСТ 27331-87 Пожарная техника. Классификация пожаров.

ГОСТ 28202-89 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Sa: имитированная солнечная радиация на уровне земной поверхности.

ГОСТ 28205-89 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытанию на воздействие солнечной радиации.

ГОСТ Р 50588-93 Пенообразователи для тушения пожаров. Общие технические требования. Методы испытаний.

СНиП 11-4-79 Естественное и искусственное освещение.

СНиП 2.04.05-86 Отопление, вентиляция и кондиционирование.

РД 50-690-89 Надежность в технике. Методы оценки показателей надежности по экспериментальным данным. Методические указания.

3. ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

В настоящих нормах применяются следующие термины.

4. КЛАССИФИКАЦИЯ

4.1. Огнетушители по виду применяемого огнетушащего вещества подразделяют на:

- водные (ОВ);

- воздушно-пенные (ОВП);

- порошковые (ОП);

- газовые, в том числе:

углекислотные (ОУ);

хладоновые (ОХ).

4.2. Водные огнетушители по виду выходящей струи ОТВ подразделяют на:

- огнетушители с распыленной струей (Р): средний диаметр капель спектра распыливания более 100 мкм;

- огнетушители с мелкодисперсной распыленной струей (М): средний диаметр капель спектра распыливания 100 мкм и менее;

- огнетушители с компактной струей (К).

4.3. Воздушно-пенные огнетушители по кратности пены подразделяют на:

- низкой кратности (Н) от 5 до 20;

- средней кратности (С) свыше 20 до 200.

Воздушно-пенные огнетушители в зависимости от химической природы заряда подразделяются на:

ОВП с углеводородным зарядом - ОВП (У);

ОВП с фторсодержащим зарядом - ОВП (Ф).

(Измененная редакция)

4.4. По принципу вытеснения огнетушащего вещества огнетушители подразделяют на:

- закачные (з)*;

- с баллоном сжатого газа (б);

- с газогенерирующим элементом (г);

- с эжектирующим устройством (ж);

- с термическим элементом (т).

4.5. По возможности перезарядки огнетушители подразделяют на:

- перезаряжаемые;

- неперезаряжаемые (одноразового пользования).

4.6. По величине рабочего давления огнетушители подразделяют на:

- низкого давления (рабочее давление равно или ниже 2,5 МПа при температуре окружающей среды (20 ± 2) °С);

- высокого давления (рабочее давление выше 2,5 МПа при температуре окружающей среды (20 ± 2) °С).

* К закачным относятся также огнетушители, в которых огнетушащее вещество находится под давлением собственных паров.

4.7. В зависимости от вида заряженного ОТВ огнетушители могут использоваться для тушения загораний одного или нескольких из следующих классов пожаров горючих веществ:

- твердых, горючих веществ (А);

- жидких горючих веществ (В);

- газообразных (С);

- электрооборудования, находящегося под напряжением (Е).

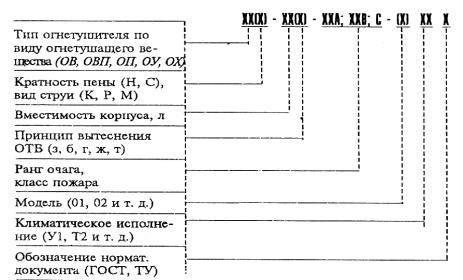

4.8. Огнетушители должны иметь следующую структуру обозначения

Пример условного обозначения:

ОВП (Н)-10 (г)-2А, 55В-01 У2 ГОСТ...

Огнетушитель воздушно-пенный (ОВП), низкой кратности (Н), вместимостью корпуса 10 л, вытеснение огнетушащего вещества газогенерирующим элементом (г), для тушения загорания твердых горючих материалов (ранг очага 2А) и жидких горючих веществ (ранг очага 55В), модель 01, климатическое исполнение У2, ГОСТ Р...

ОП-5 (з)-3А, 89В, С-01 Т2 ГОСТ Р...

Огнетушитель порошковый (ОП), вместимостью корпуса 5 л, закачной (з), для тушения загораний пожаров твердых горючих материалов (ранг очага 3А), жидких горючих веществ (ранг очага 89В) и газа (С), модель 01, климатическое исполнение Т2, ГОСТ Р...

5. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1. Огнетушители должны соответствовать требованиям "Правил устройства и безопасности сосудов, работающих под давлением", ГОСТ 949, ГОСТ 15150, ГОСТ 12.2.037, ГОСТ 12.4.009, настоящих норм и технической документации, утвержденной в установленном порядке.

Конструкторская документация на отечественную продукцию должна быть оформлена в соответствии с требованиями ЕСКД и откорректирована по результатам испытаний установочной серии с присвоением в установленном порядке литеры «А».

Эксплуатационная документация на продукцию, импортируемую российским потребителям, должна быть оформлена на русском языке по ГОСТ 2.601 и одобрена государственным заказчиком пожарно-технической продукции.

(Измененная редакция).

5.2. Огнетушащие вещества должны соответствовать требованиям нормативно-технической документации Российской Федерации.

5.3. Вытесняющим газом для огнетушителей закачного типа и баллонов сжатого газа может быть: воздух, аргон, СО₂, гелий, азот или их смеси. Точка росы для газа, используемого в хладоновых и порошковых огнетушителях должна быть не выше минимальной температуры эксплуатации огнетушителей.

5.4. Газогенерирующие элементы должны иметь разрешение на их применение в огнетушителях.

5.5. Огнетушители должны обеспечивать работоспособность в одном из следующих диапазонов температуры среды:

от +5 до 50 °С;

от -20 до 50 °С;

от -40 до 50 °С;

от -50 до 50 °С.

5.6. Масса заряда ОТВ не должна отличаться от номинального значения для порошковых огнетушителей более чем на ±5 %; для хладоновых и углекислотных огнетушителей она может быть меньше, в пределах 5 %.

Объем заряда ОТВ для водных и воздушно-пенных огнетушителей может быть меньше номинального значения, в пределах 5 %.

5.7. Величина утечки не должна превышать:

а) для закачных огнетушителей с индикатором давления - 10 % в год от рабочего давления;

б) для огнетушителей углекислотных и закачных, не имеющих индикатора давления, - 5 % или 50 г (наименьшая из этих величин) в год;

в) для баллончиков с газом - 5 % или 7 г (наименьшая из этих величин) в год.

5.8. Длина струи ОТВ для огнетушителей, в зависимости от вида и количества огнетушащего вещества, должна быть не менее значений, указанных в таблице 1.

Таблица 1

Зависимость длины струи ОТВ от массы (объема) заряда огнетушителя

Для углекислотных огнетушителей с массой заряда до 2,5 кг длина струи ОТВ должна быть не менее 1,5 м и не менее 3 м - с массой более 2,5 кг.

5.9. Остаток заряда огнетушащего вещества после его полного выброса должен составлять от его номинального значения не более:

а) 15 % для порошковых и 10 % для остальных огнетушителей при рабочем положении корпуса;

б) 20 % для всех типов огнетушителей без шланга при работе его под углом 45 град к рабочему положению.

5.10. Огнетушители должны обеспечивать продолжительность подачи огнетушащего вещества не менее указанной в таблице 2.

Запорно-пусковое устройство огнетушителя должно обеспечивать возможность неоднократно прерывать и вновь возобновлять подачу заряда ОТВ на очаг горения.

Таблица 2

Минимальная продолжительность подачи ОТВ из огнетушителя

5.11. Огнетушители должны обеспечивать тушение модельных очагов пожара класса А не ниже ранга, указанного в таблице 3, и класса В - в таблице 4.

Водные огнетушители, не содержащие в своем заряде ПАВ, по очагам пожара класса В не нормируются.

5.12. Модельные очаги пожара класса С не стандартизованы. Для тушения пожаров класса С рекомендуется использовать порошковые огнетушители.

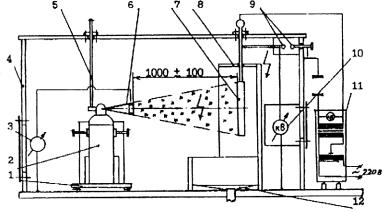

5.13. Величина тока утечки по струе ОТВ для огнетушителей, предназначенных для тушения пожаров электрооборудования под напряжением, не должна превышать 0,5 мА на протяжении всего времени работы огнетушителя.

Допускается порошковые и углекислотные огнетушители не проверять на ток утечки по струе ОТВ, если они рекомендованы для защиты электрооборудования с рабочим напряжением не выше 1,0 кВ для порошковых огнетушителей и не выше 10,0 кВ для углекислотных огнетушителей.

Таблица 3

Минимальный ранг модельных очагов пожара класса А

Таблица 4

Минимальный ранг модельных очагов пожара класса В
