ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР Формы
стальные для изготовления Проемообразователи
и вкладыши Конструкция ГОСТ 28715-90 ГосударственнЫЙ
строительнЫЙ комитет СССР МОСКВА ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.91 Настоящий
стандарт распространяется на сварные проемообразователи и вкладыши стальных
форм для изготовления железобетонных изделий по ГОСТ
25781 и элементы их крепления к форме и устанавливает требования к
конструкции основных стандартизируемых сборочных единиц и деталей. Стандарт не
распространяется на проемообразователи и вкладыши, изготовляемые из стальных,
чугунных и алюминиевых отливок и полимерных материалов, на устройства,
образующие в изделии каналы для электропроводки, и элементы архитектурного
назначения. 1. Технические требования, требования безопасности, комплектности,
правила приемки, методы контроля, упаковка и маркировка, транспортирование,
хранение и гарантийный срок эксплуатации стандартизируемых элементов должны
соответствовать ГОСТ 25781. 2. Проемообразователи и вкладыши в зависимости от условий распалубки
железобетонных изделий по своей конструкции и способу крепления к форме
подразделяют на: стационарные; съемные. 2.1. Стационарные проемообразователи и вкладыши - элементы, закрепленные
на форме и не снимаемые с нее в пределах технологического цикла формования
изделий. 2.2. Съемные проемообразователи и вкладыши - элементы формы, извлекаемые
из бетона до съема изделия или вместе с ним. 3. Проемообразователи и вкладыши в зависимости от требований к
переоснастке форм могут быть сменными. Сменные
проемообразователи и вкладыши - элементы формы, заменяемые, перемещаемые или
снимаемые при переоснастке формы. 4. Проемообразователи и вкладыши изготовляют сварными из стального
листа. Для повышения жесткости проемообразователей и вкладышей следует
изготовлять их с каркасом из фасонного металлопроката или гнутого профиля.
Формовочные поверхности проемообразователей изготовляют из листа толщиной не
менее 8 мм, а вкладышей - из листа толщиной не менее 6 мм. В технически
обоснованных случаях для изготовления вкладышей допускается применение листа
толщиной не менее 4 мм. 5. Формовочные поверхности проемообразователей и вкладышей должны иметь
распалубочные (технологические) уклоны, обеспечивающие беспрепятственное
извлечение их из изделия или съем изделия с них. 6. Проемообразователи, образующие проемы с двусторонними уклонами по
толщине изделия, делают разъемными: нижнюю часть - рамку - крепят к поддону,
верхнюю - щит - снимают до извлечения изделия из формы. 7. При установке в форме проемообразователей и вкладышей опирание их на
настил поддона, отвечающего требованиям ГОСТ 25878, а также прилегание щитов к рамкам в разъемных проемообразователях
должно производиться кромками, шероховатость поверхности которых не более Rа 20 мкм. В местах
примыкания зазоры не должны превышать 2 мм. При этом общая длина местных
зазоров не должна быть более одной трети длины примыкания. 8. Проемообразователи или их верхние части (щиты), а также вкладыши,
извлекаемые из бетона свежеотформованного изделия краном, должны иметь
строповочные устройства. Конструкция
строповочных устройств должна отвечать требованиям ГОСТ
27204. В технически
обоснованных случаях допускается применение строповочных устройств другого
типа. 9. Для обеспечения точности установки в форме в проектном положении
съемных проемообразователей, вкладышей или отдельных элементов (щитов) следует
применять направляющие штыри. Плотность прилегания проемообразователей,
вкладышей или их элементов к соответствующим опорным поверхностям должна
обеспечиваться массой устанавливаемого проемообразователя, вкладыша или при
помощи стягивающих устройств. 10. Способы крепления в форме
проемообразователей и вкладышей 10.1. Несменяемые стационарные проемообразователи и вкладыши крепят
посредством резьбовых соединений, элементы которых приваривают к настилу
поддона с нижней стороны, или приваркой закрепляемого элемента непосредственно
к формовочной поверхности настила поддона. Стационарные
вкладыши крепят к бортам приваркой их непосредственно к формовочной поверхности
борта. 10.2. Сменные стационарные проемообразователи и вкладыши в форме крепят при
помощи застопоряемых (шплинты, отгибные шайбы и др.) резьбовых соединений. 10.3. Съемные вкладыши крепят к бортам, отвечающим требованиям ГОСТ 27204, при помощи фиксаторов. Вкладыши,
образующие в изделии штрабы и устанавливаемые на противоположных бортах,
фиксируют направляющими штырями. Съемные
проемообразователи и вкладыши крепят к поддону в случае необходимости
предотвращения их смещения в вертикальном направлении при формовании. 11. Примеры конструкции проемообразователей и вкладышей различного
назначения приведены в приложении 1. Примеры
конструкции каркаса проемообразователей и вкладышей приведены в приложении 2. Примеры
установки стационарных проемообразователей и вкладышей в форме приведены в
приложении 3. Конструкция и
размеры фиксаторов для крепления съемных проемообразователей и вкладышей и
примеры их применения приведены в приложении 4. Примеры
установки щита проемообразователя приведены в приложении 5. В технически
обоснованных случаях допускается применение других способов и устройств
крепления проемообразователей и вкладышей к поддону и бортам формы. ПРИЛОЖЕНИЕ 1
Рекомендуемое ПРИМЕРЫ
КОНСТРУКЦИЙ ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ

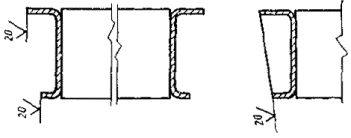

1. Конструкция проемообразователей с двусторонними уклонами План формы При формовании панели лицевой стороной вниз При формовании панели лицевой стороной вверх 1 - проемообразователь оконного проема; 1.1 - щит; 1.2 - рамка; 2 - проемообразователь оконного и дверного проемов; 3 - вкладыш, образующий штрабу 2. Конструкция
проемообразователей и вкладышей с односторонними уклонами 2.1. Стационарный проемообразователь (вкладыш) 2.2. Съемный проемообразователь
(вкладыш) 3. Конструкция вкладышей, образующих выемки (пазы, полки) 3.1. При установке на поддоне 3.2. При установке на борту ПРИЛОЖЕНИЕ 2
Рекомендуемое КОНСТРУКЦИЯ
КАРКАСА ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ
1. Для обеспечения геометрической точности формообразующих поверхностей
проемообразователей и вкладышей, выполненных с каркасом, следует выполнять

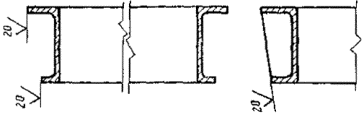

механическую обработку соответствующих поверхностей каркаса. 1.1. Каркас из швеллера Вариант 1 Вариант
2 1.2. Каркас из уголка 1.3. Каркас из гнутого профиля Вариант 1 Вариант
2 ПРИЛОЖЕНИЕ 3
Рекомендуемое УСТАНОВКА
СТАЦИОНАРНЫХ ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ В ФОРМЕ
1. Стационарные несменяемые элементы 1.1. Установка вкладыша на
поддоне с приваркой по контуру снаружи 1.2. Установка вкладыша на
поддоне с фиксацией гайки сваркой 1 - шпилька; 2 - гайка 1.3. Установка разъемного проемообразователя с приваркой рамки с
внутренней стороны 1.4. Установка вкладыша с

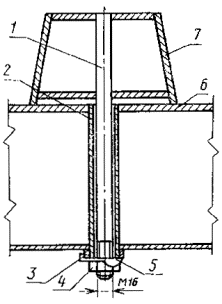

приваркой к формовочной поверхности борта 2. Стационарные сменные элементы 2.1. Установка вкладыша на поддоне на шпильках 1 - шпилька; 2 - платик; 3 - гайка; 4 - отгибная шайба 2.2. Установка вкладыша на
шпильках на поддоне с паровой полостью 1 - шпилька; 2 - направляющая; 3 - платик; 4 - гайка; 5 - отгибная шайба; 6 - поддон; 7 - вкладыш 2.3. Установка рамки разъемного проемообразователя на шпильках 1 - щит; 2 - рамка; 3 - отгибная шайба; 4 - гайка; 5 - платик; 6 - шпилька Черт. 16 1 - щит; 2 - рамка; 3 - отгибная шайба; 4 - гайка; 5 - платик; 6 - шпилька 2.4. Установка рамки разъемного проемообразователя на болтах 1 - болт; 2 - гайка; 3 - шплинт 2.5. Установка вкладыша на борту с креплением болтами 1 - болт; 2 - шайба отгибная; 3 - борт; 4 - вкладыш 2.6. Установка вкладыша на борту с креплением на шпильках 1 - шпилька; 2 - гайка; 3 - отгибная шайба; 4 - борт; 5 - вкладыш ПРИЛОЖЕНИЕ 4
Рекомендуемое УСТАНОВКА
СЪЕМНЫХ ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ В ФОРМЕ
1. Установка проемообразователей
и вкладышей на поддоне Конструкция и
размеры элементов крепления съемных проемообразователей и вкладышей приведены
на черт. 21
- 23. Примеры

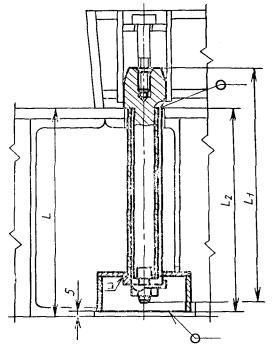

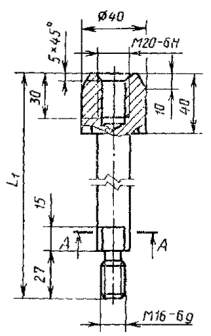

применения фиксаторов приведены на черт. 24 - 26. Фиксатор для съемных деталей Черт. 21 Черт. 22 Платик Примеры применения
фиксаторов 2. Крепление вкладышей к
бортам фиксаторами Конструкция и
размеры фиксаторов для съемных вкладышей приведены на черт. 27 и в
табл. 1. Примеры

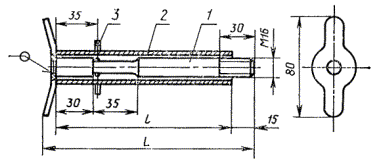

установки фиксаторов приведены на черт. 28 и в табл. 2. 1 - фиксатор; 2 - труба; 3 - скоба Таблица 1 мм

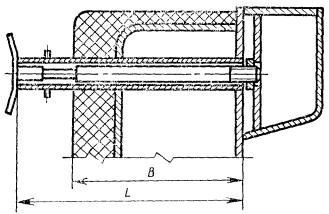

Примеры установки фиксаторов Для бортов без теплоизоляции Для бортов с теплоизоляцией Таблица 2 мм
ПРИЛОЖЕНИЕ 5
Рекомендуемое УСТАНОВКА
ЩИТА ПРОЕМООБРАЗОВАТЕЛЯ

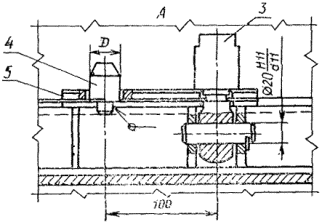

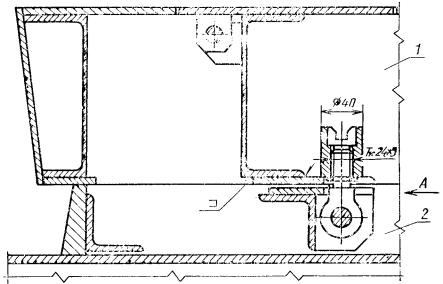

1. Установка щита проемообразователя на штырях без применения стягивающих устройств 1 - щит; 2 - штырь; 3 - рамка 2. Установка щита на штырях с креплением при помощи замка 1 - щит; 2 - рамка; 3 - замок; 4 - штырь; 5 - планка ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН и ВНЕСЕН Межотраслевым государственным объединением
"Строммаш" РАЗРАБОТЧИКИ А.К. Шнейдер (руководитель темы); Ю.Д. Златоверов; В
- П.П. Кириченко; Р.М. Колтовская; И.Н. Нагорняк 2. УТВЕРЖДЕН и ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от
12.10.90 № 85 3. ВВЕДЕН ВПЕРВЫЕ 4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|
|
