Дата введения 01.01.92

СОДЕРЖАНИЕ

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24,0 мм класса точности А.

Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.

Допускается применять другие формы засверленных концов.

Требования настоящего стандарта являются обязательными.

2. РАЗМЕРЫ

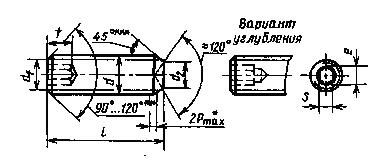

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

* Сбег резьбы.

** Угол 120° является обязательным для коротких винтов над штриховой линией.

*** Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.

Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.

Таблица 1

В миллиметрах

Резьба d			М1,6		М2	М2,5		М3		М4		М5		М6		М8		М10		М12		М16		М20		М24
р1)			0,35		0,40	0,45		0,50		0,70		0,80		1,00		1,25		1,50		1,75		2,00		2,50		3,00
dz	макс.		0,8		1,0	1,2		1,4		2,0		2,5		3,0		5,0		6,0		8,0		10,0		14,0		16,0
	мин.		0,55		0,75	0,95		1,15		1,75		2,25		2,75		4,70		5,70		7,64		9,64		13,57		15,57
df ≈			Внутренний диаметр резьбы
е мин.2)			0,803		1,003	1,427		1,730		2,300		2,870		3,440		4,580		5,720		6,860		9,150		11,430		13,720
S	номин.		0,7		0,9	1,3		1,5		2,0		2,5		3,0		4,0		5,0		6,0		8,0		10,0		12,0
	мин.		0,711		0,889	1,295		1,520		2,020		2,520		3,020		4,020		5,020		6,020		8,020		10,025		12,032
	макс.		0,724		0,902	1,295		1,545		2,045		2,560		3,071		4,084		5,084		6,095		8,115		10,127		12,146
t мин	3)		0,7		0,8	1,2		1,2		1,5		2,0		2,0		3,0		4,0		4,8		6,4		8,0		10,0
	4)		1,5		1,7	2,0		2,0		2,5		3,0		3,5		5,0		6,0		8,0		10,0		12,0		15,0
l
номин.		мин.		макс.
2,0		1,80		2,20
2,5		2,30		2,70
3,0		2,80		3,20
4,0		3,76		4,24
5,0		4,76		5,24
6,0		5,76		6,24
8,0		7,71		8,29
10,0		9,71		10,29							Область применяемых длин
12,0		11,65		12,35
16,0		15,65		16,35
20,0		19,58		20,42
25,0		24,58		25,42
30,0		29,58		30,42
35,0		34,50		35,50
40,0		39,50		40,50
45,0		44,50		45,50
50,0		49,50		50,50
55,0		54,40		55,60
60,0		59,40		60,60

¹⁾ Р - шаг резьбы.

²⁾ е_мин = 1,14 S_мин, за исключением размеров Ml,6; М2 и М2,5.

³⁾ Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

⁴⁾ Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКИ НА СТАНДАРТЫ

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

4. ОБОЗНАЧЕНИЕ

Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d = М6, номинальной длиной l = 12 мм, класса прочности 45Н:

Винт М6×12 45Н ГОСТ 28964-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 № 446

3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 «Винты установочные с шестигранным углублением и засверленным концом» и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ
