МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ-БАРАШКИ

Конструкция и размеры

Fly nuts. Construction and dimensions

ГОСТ
3032-76

Взамен
ГОСТ 3032-66

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена

01.07.77

Ограничение срока действия снято Постановлением Госстандарта от 13.04.92 № 389

Издание 2006 г. с Изменениями № 1, 2, утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82, 2-87).

1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.

(Измененная редакция, Изм. № 2).

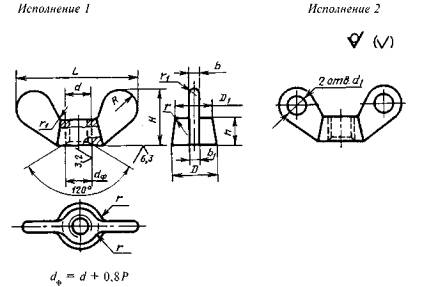

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

мм

Номинальный диаметр резьбы d

М3

М4

М5

М6

М8

М10

M12

(М14)

М16

(М18)

М20

М24

Шаг резьбы P

крупный

0,5

0,7

0,8

1,0

1,25

1,5

1,75

2

2,5

3

мелкий

-

-

-

-

1,0

1,25

1,5

2

D

7

8

10

12

15

18

22

26

30

32

34

45

D1

6

7

8

10

13

15

19

22

26

28

30

38

L

20

24

28

32

40

48

55

60

70

75

85

100

Н

8

10

12

14

18

22

26

30

32

34

38

48

h js15

3

4

5

6

8

10

12

14

16

20

b

1,2

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

9,0

b1

1,5

2,0

2,5

3,0

3,4

4,0

5,0

6,0

7,0

8,0

11

d1 H16

-

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

R

3,0

4,0

4,5

5,0

6,0

7,0

8,5

9,0

10,0

11,0

11,5

15,0

r, не более

1,5

2,0

2,5

3,0

4,0

4,5

5,0

6,0

7,0

8,0

9,0

11,0

r1, не менее

-

1,0

1,5

2,5

Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки-барашка диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:

Гайка М10 - 6Н.6 ГОСТ 3032-76

То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:

Гайка 2.М10×1,5 - 6Н.32.036 ГОСТ 3032-76

(Измененная редакция, Изм. № 1, 2).

3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.

4. Резьба - по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н - по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена с полем допуска 5H6H или 6G.

(Измененная редакция, Изм. № 1, 2).

5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - 0,0175×0,8D.

(Измененная редакция, Изм. № 1).

6. Предельные отклонения размеров, получаемых штамповкой, - по II классу точности ГОСТ 7505-89, литьем - по II классу точности ГОСТ 26645-85.

7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении - 2IT15.

8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.

Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.

7, 8. (Измененная редакция, Изм. № 1).

9. Остальные технические требования - по ГОСТ 1759.0-87 для гаек класса точности В.

(Измененная редакция, Изм. № 1, 2).

9а. Дефекты размеров, отклонения формы и расположения - по ГОСТ 1759.1-82.

9б. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.

9а, 9б. (Введены дополнительно, Изм. № 2).

10. Теоретическая масса гаек дана в приложении.

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Масса 1000 шт., кг ≈

3

1,521

4

2,735

5

4,563

6

7,817

8

14,90

10

24,76

12

43,41

14

66,19

16

94,42

18

113,7

20

141,8

24

310,6

Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,08 - для латуни;

0,92 - для ковкого чугуна.
