ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ГОСТ 8.107-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва РАЗРАБОТАН
Государственным комитетом СССР по стандартам ИСПОЛНИТЕЛИ А. В. Ерюхин, канд.
техн. наук (руководитель темы); М. Е. Доброходова ВНЕСЕН Государственным комитетом СССР по стандартам Член Госстандарта Л. К. Исаев УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 29 января 1981 г. № 322 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по стандартам от 29 января 1981 г. № 322 срок
введения установлен с 01.07 1982 г. Настоящий стандарт распространяется на
государственный специальный эталон и государственную поверочную схему для средств
измерений абсолютного давления в диапазоне 1·10-8
÷ 1·103 Па и устанавливает назначение государственного
специального эталона единицы давления - паскаля
(Па), комплекс основных средств измерений, входящих в его состав, основные
метрологические характеристики эталона и
порядок передачи размера единицы давления от государственного специального
эталона при помощи вторичных эталонов и образцовых средств измерений рабочим
средствам измерений с указанием погрешностей и основных методов поверки. 1.
ЭТАЛОНЫ
1.1. Государственный эталон 1.1.1. Государственный специальный
эталон предназначен для воспроизведения и хранения
единицы давления в диапазоне 1·10-8 ÷ 1·103 Па и
передачи размера единицы при помощи вторичных эталонов и образцовых средств
измерений рабочим средствам измерений,
применяемым в народном хозяйстве с целью
обеспечения единства измерений в стране. 1.1.2. В основу измерений
абсолютных давлений в диапазоне 1·10-8 ÷ 1·103 Па должна
быть положена единица, воспроизводимая указанным
эталоном. 1.1.3. Государственный специальный эталон
состоит из комплекса следующих средств
измерений: компрессионный вакуумметр с диапазоном
измерений 1·10-8
÷ 1·103 Па; мембранно-емкостный вакуумметр с
диапазоном измерений 1·10-8
÷ 1·103 Па; специальная аппаратура для создания и
поддержания абсолютных давлений. 1.1.4. Диапазон значений
абсолютного давления, воспроизводимого эталоном, составляет
1·10-8 ÷
1·103 Па. 1.1.5. Государственный специальный
эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением
результата измерений S0, не превышающим 0,3·10-2. Неисключенная систематическая погрешность Θ0 не превышает 0,3·10-2. 1.1.6. Для обеспечения
воспроизведения единицы с указанной точностью должны соблюдаться правила
хранения и применения эталона, утвержденные в установленном порядке. 1.1.7. Государственный специальный
эталон применяют для передачи размера единицы давления
рабочим эталонам непосредственным сличением. 1.2. Вторичные эталоны 1.2.1. В качестве рабочих эталонов
применяют мембранно-емкостные вакуумметры в
диапазоне измерений 1·10-3
÷ 1·103 Па со специальной аппаратурой для создания и поддержания
низких абсолютных давлений. 1.2.2. Среднее квадратическое отклонение
результата сличений SΣ0 рабочих эталонов со
специальным
эталоном должно
быть не более 0,8·10-2. 1.2.3. Рабочие эталоны применяют
для передачи размера единицы давления образцовым средствам измерений 1-го разряда методом прямых или
косвенных измерений или непосредственным сличением. 2.
ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ
2.1. Образцовые средства измерений, заимствованные из других поверочных схем 2.1.1. В качестве образцовых средств
измерений, заимствованных из других поверочных схем, применяют образцовые шкалы
2-го разряда по ГОСТ 8.020-75. 2.1.2. Образцовые средства
измерений, заимствованные из других поверочных схем, применяют при измерениях диаметров отверстий
в диафрагмах образцовых вакуумметрических редукционных
установок. 2.2. Образцовые средства измерений 1-го разряда 2.2.1. В качестве образцовых
средств измерений 1-го разряда применяют вакуумметрические
редукционные установки в диапазоне измерений 1·10-7
÷ 1·10-1 Па, наборы компрессионных вакуумметров в диапазоне
измерений 1·10-3
÷ 1·103 Па, мембранно емкостные
вакуумметры в диапазоне измерений 1·10-1
÷ 70 Па и установки в калиброванными мерами
объема в диапазоне измерений 1·10-2 ÷ 1·103 Па. 2.2.2. Пределы допускаемой относительной
погрешности ∆0 образцовых средств
измерений 1-го разряда составляют от 7·10-
до 2·10-2. 2.2.3. Образцовые средства измерений 1-го разряда применяют для поверки и градуировки
образцовых 2-го разряда и рабочих средств измерений методом прямых измерений
или непосредственным сличением. 2.3. Образцовые средства измерений 2-го разряда 2.3.1. В качестве образцовых
средств измерений 2-го разряда применяют ионизационные вакуумметры в диапазоне
измерении 1·10-8
÷ 1 Па, компрессионные вакуумметры в диапазоне измерений 1·10-1 ÷ 1·103 Па и тепловые вакуумметры в диапазоне измерений 1·10-1
÷ 100 Па. 2.3.2. Пределы допускаемой
относительной погрешности образцовых средств измерений 2-го разряда составляют от 30·10-2 до 5·10-2. 2.3.3. Образцовые средства измерений 2-го разряда применяют
для поверки рабочих средств измерений
непосредственным сличением. 3.
РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ
3.1. В качестве рабочих средств
измерений применяют магнитные, компрессионные,
ионизационные, термопарные, деформационные и
другие вакуумметры, измерители парциальных давлений и вакуумметры сопротивления
в диапазоне измерений 1·10-8
÷ 1·103 Па. 3.2. Пределы допускаемой
относительной погрешности рабочих средств измерений составляют от 100·10-2

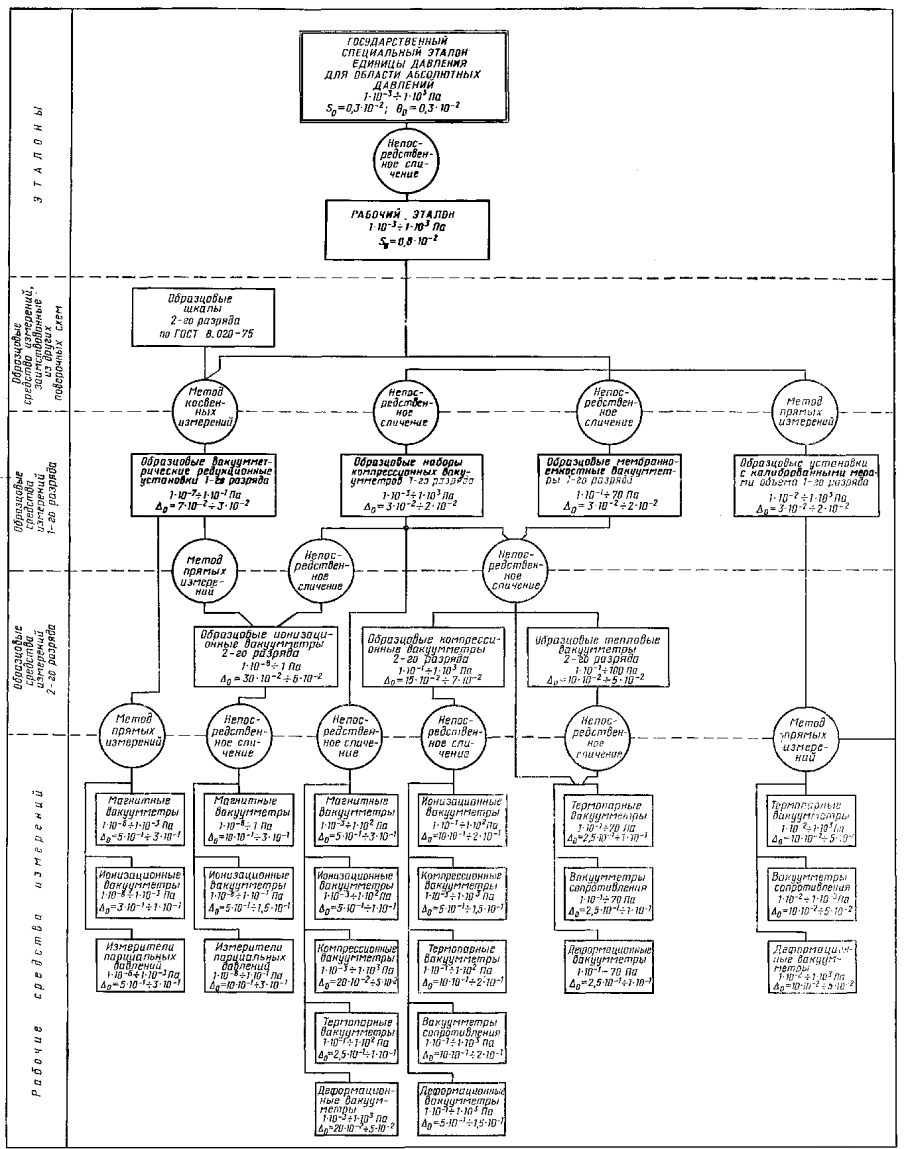

до 5·10-2. ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АБСОЛЮТНОГО
ДАВЛЕНИЯ В ДИАПАЗОНЕ 1·10-8 ÷ 1·103 Па
|
|
|
|
|
