ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО РАСХОДА НЕФТЕПРОДУКТОВ В ДИАПАЗОНЕ 2,8·10^-6 ÷ 2,8·10^-²м³/с

ГОСТ 8.373-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Б.И. Лобов (руководитель темы), Н.Ш. Сидорова

ВНЕСЕН Государственным комитетом СССР по стандартам

Зам. председателя В.И. Кипаренко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 февраля 1980 г. № 839

СОДЕРЖАНИЕ

1. ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИИ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО РАСХОДА НЕФТЕПРОДУКТОВ В ДИАПАЗОНЕ 2,8·10^-6 ÷ 2,8·10^-²м³/с

State system for ensuring ,the uniformity of measurements. State special standard and all-union verification schedule for means measuring volumetric frow of petroleumproducts within the range of 2,8·10^-6 ÷ 2,8·10^-²т³/sec

ГОСТ
8.373-80

Постановлением Государственного комитета СССР по стандартам от 22 февраля 1980 г № 839 срок введения установлен

с 01.01. 1981 г.

Настоящий стандарт распространяется на государственный Специальный эталон и общесоюзную поверочную схему для средств измерений объемного расхода нефтепродуктов в диапазоне 2,8·10^-6 ÷ 2,8·10^-²м³/с и устанавливает назначение государственного специального эталона единицы объемного расхода нефтепродуктов в диапазоне 2,8·10^-6 ÷ 2,8·10^-²м³/с м³/с - кубического метра в секунду (м³/с), комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи размера единицы объемного расхода нефтепродуктов от специального эталона при помощи образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН

1.1. Государственный специальный эталон предназначен для воспроизведения и хранения единицы объемного расхода нефтепродуктов в диапазоне 2,8·10^-4 ÷ 2,8·10^-³ м³/с и передачи размера единицы при помощи образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве СССР с целью обеспечения единства измерений в стране.

1.2. В основу измерений объемного расхода нефтепродуктов с кинематической вязкостью 6·10^-4 ÷ 10·10^-⁴м²/с в диапазоне 2,8·10^-6 ÷ 2,8·10^-²м³/с, выполняемых в СССР, должна быть положена единица, воспроизводимая указанным государственным эталоном.

1.3. Государственный специальный эталон состоит из комплекса следующих средств измерений:

прецизионный генератор сигналов;

дискретный электропривод;

гидровытеснитель;

гидроразделитель;

измерительный участок с переключателями потока;

пульт управления.

1.4. Диапазон значений объемного расхода нефтепродуктов, воспроизводимых эталоном, составляет 2,8·10^-4 ÷ 2,8·10^-³м³/с

1.5. Государственный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений (S₀), не превышающим 3∙10^-4, при неисключенной систематической погрешности (Θ₀), не превышающей 5∙10^-4.

1.6. Для обеспечения воспроизведения единицы объемного расхода нефтепродуктов в диапазоне 2,8·10^-4 ÷ 2,8·10^-³м³/с с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

1.7. Государственный специальный эталон применяют для передачи размера объемного расхода нефтепродуктов образцовым и рабочим средствам измерений высокой точности непосредственным сличением.

2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ

2.1. Образцовые средства измерений, заимствованные из других поверочных схем

2.1.1. В качестве образцовых средств измерений, заимствованных из других поверочных схем, применяют образцовые металлические мерники 1-го разряда, образцовые меры времени и частоты, образцовые ртутные равноделенные термометры 1-го разряда, образцовые гири 3-го разряда, набор образцовых денсиметров общего назначения 1-го разряда.

2.1.2. Образцовые средства измерений, заимствованные из других поверочных схем, применяют для аттестации образцовых средств измерений методом косвенных измерений.

2.2. Образцовые средства измерений

2.2.1. В качестве образцовых средств измерений применяют наборы образцовых расходомеров и образцовые поверочные расходомерные установки с соотношением диапазонов измерений не менее 1:5.

2.2.2. Пределы допускаемых относительных погрешностей (δ₀) образцовых средств измерений составляют от 0,1 до 0,5 %.

2.2.3. Образцовые средства измерений применяют для поверки рабочих средств измерений непосредственным сличением.

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ

3.1. В качестве рабочих средств измерений применяют расходомеры нефтепродуктов.

3.2. Пределы допускаемых относительных погрешностей рабочих средств измерений составляют от 0,3 до 5%.

3.3. Соотношение пределов допускаемых относительных погрешностей образцовых и рабочих средств измерений должно быть не более 1:3.

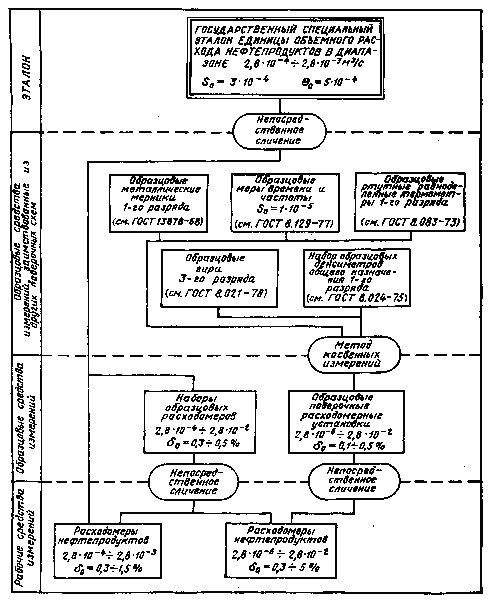

Общесоюзная поверочная схема для средств измерений
объемного расхода нефтепродуктов в диапазоне 2,8·10^-6 ÷ 2,8·10^-²
