МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Утвержден Постановлением Государственного комитета
стандартов Совета Министров СССР от 19 декабря 1973 г. № 2716. Дата введения
установлена 01.01.75 Ограничение срока действия снято по протоколу № 5-94
Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС
11-12-94) Издание 2006 г. с Изменениями № 1, 2, утвержденными
в марте 1980 г., декабре 1986 г. (ИУС 4-80, 3-87). 1. Настоящий стандарт
распространяется на круглые гайки с радиально расположенными отверстиями с

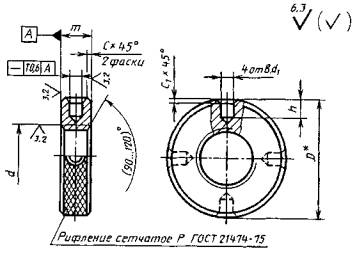

диаметром резьбы от 2 до 20 мм. 2. Конструкция и размеры гаек
должны соответствовать указанным на чертеже и в таблице. мм
Пример условного
обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска
7Н, класса прочности 5, без покрытия: Гайка M12.5
ГОСТ 8381- 73 То же, с мелким шагом резьбы с
полем допуска 6Н, класса прочности 12, из стали 40Х с покрытием 02 толщиной 9
мкм: Гайка М12×1,25.6Н.12.40Х.029 ГОСТ 8381-73 (Измененная редакция, Изм. № 1, 2). 3. Резьба - по ГОСТ
24705-2004. 4. По заказу потребителя
допускается изготовление гаек без рифления. 5. Поверхности отверстий «под
ключ» стальных гаек должны иметь твердость 37,5 . . . 43,5 HRCэ. 6. Стальные гайки должны быть
подвергнуты объемной термической обработке до твердости 28 . . . 33,5 HRCэ. 3 - 6. (Измененная редакция, Изм. № 2). 7. По заказу потребителя
допускается стальные гайки изготовлять без термообработки. 8. Допуск перпендикулярности
опорной поверхности гайки относительно оси резьбы - по 10-й степени точности ГОСТ
24643-81. 9. Допуск параллельности опорных
поверхностей гайки - по 10-й степени точности ГОСТ
24643-81. 8, 9. (Измененная редакция, Изм. № 2). 10. По заказу потребителя гайки
должны быть размагничены. 11. Остальные технические требования
- по ГОСТ 1759.0-87. 12. Теоретическая масса гаек
указана в приложении. 13. Неуказанные допуски размеров, формы и расположения поверхностей - по ГОСТ 1759.1-82. (Введен дополнительно, Изм. №
2). ПРИЛОЖЕНИЕ Справочное Масса стальных гаек с крупным шагом резьбы
Примечание. Для определения массы гаек из других материалов
величины масс, указанные в таблице, следует умножить на коэффициенты: 0,356 -
для алюминиевого сплава; 1,080 - для латуни. |
|
|
