ГОСТ Р МЭК 60950-2002 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ БЕЗОПАСНОСТЬ ОБОРУДОВАНИЯ ГОССТАНДАРТ РОССИИ Предисловие 1 РАЗРАБОТАН
Автономной некоммерческой организацией НТЦСЭ «ИСЭП» и Автономной некоммерческой
организацией «СТАНДАРТ-СЕРТИС» ВНЕСЕН Техническим комитетом по стандартизации ТК
401 «Безопасность оборудования информационных технологий, включая конторское
оборудование» 2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Госстандарта России от 11 апреля 2002 г. № 148-ст 3 Настоящий стандарт содержит полный аутентичный
текст международного стандарта МЭК 60950 (1999), третья редакция «Безопасность
оборудования информационных технологий» 4 ВВЕДЕН ВПЕРВЫЕ 5 ПЕРЕИЗДАНИЕ. Май 2003 г. СОДЕРЖАНИЕ Введение 0 ОСНОВЫ
БЕЗОПАСНОСТИ
Следующие
положения были использованы Техническим комитетом по стандартизации ТК 74 при
разработке настоящего стандарта. Эти положения
не распространяют на исполнение или функциональные характеристики оборудования. Слова,
выделенные прописными буквами, означают термины, определения которых даны в
разделе 1.2
настоящего стандарта. 0.1 Общие
принципы безопасности
Для
изготовления безопасного оборудования разработчикам необходимо понимание
основных принципов требований к безопасности. Эти положения
не используют взамен подробных требований настоящего стандарта. Они
предназначены для понимания разработчиками принципов, на которых эти требования
основаны. Если
оборудование включает технологии и материалы или конструктивные методы, не
рассмотренные в настоящем стандарте, то при разработке оборудования
обеспечивают уровень безопасности не ниже заданного этими принципами
безопасности. Разработчики
принимают во внимание не только нормальные условия применения оборудования, но
также вероятные аварийные условия, последующие дефекты, предвидимое неправильное
употребление и внешние влияния, такие как, например, температура, высота,
загрязнение, влажность, перенапряжение в питающей сети и в сети связи. Следующие
требования соблюдают при определении расчетных мер, применяемых при разработке: - где возможно,
определяют расчетные критерии, которые помогут устранить, уменьшить или
избежать опасностей; - в случаях,
когда вышеуказанное не представляется возможным, так как противоречит
нормальному функционированию оборудования, используют защитные средства, не включенные
в оборудование, например персональное защитное оборудование (которое не
рассматривают в настоящем стандарте); - в случаях,
когда вышеуказанное не представляется возможным, или в дополнение к этому
критерию используют маркировку и указания в инструкциях. Есть две группы
лиц, безопасность которых рассматривают: это ПОЛЬЗОВАТЕЛИ (или ОПЕРАТОРЫ) и
ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ. ПОЛЬЗОВАТЕЛЬ -
термин относящийся ко всем лицам, кроме ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. Требования по
защите допускают, что ПОЛЬЗОВАТЕЛИ не подготовлены для предвидения опасности,
но преднамеренно не создают опасную ситуацию. Следовательно, выполнение
требований обеспечит защиту уборщиков и случайных посетителей, а также
назначенных ПОЛЬЗОВАТЕЛЕЙ. В общих случаях, ПОЛЬЗОВАТЕЛИ не должны иметь доступ
к опасным частям, и с этой целью такие части должны быть только в ОБЛАСТЯХ,
ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВАНИЯ, или в оборудовании, расположенном в МЕСТАХ
ОГРАНИЧЕННОГО ДОСТУПА. Если
ПОЛЬЗОВАТЕЛЕЙ допускают в МЕСТА ОГРАНИЧЕННОГО ДОСТУПА, то их должным образом
инструктируют. Предполагают,
что ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ достаточно подготовлен в отношении предвидения
возможных опасностей для себя и других лиц, находящихся в ОБЛАСТЯХ, ДОСТУПНЫХ
ДЛЯ ОБСЛУЖИВАНИЯ оборудования, или около оборудования, расположенного в МЕСТАХ
ОГРАНИЧЕННОГО ДОСТУПА. Тем не менее ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ должен быть защищен
от непредвиденных опасностей. Это может быть достигнуто, например,
расположением на безопасном расстоянии частей, доступных для обслуживания, и
частей, электрически и механически опасных, ограничением возможностей
случайного контакта с опасными частями при помощи экранирования,
соответствующей маркировкой или инструкцией, предупреждающей персонал о
возможной опасности. Маркировка,
содержащая информацию о возможных опасностях, может быть нанесена на
оборудование, или эти опасности должны быть очевидны из назначения
оборудования, в зависимости от последствий повреждения, или может быть
доступной маркировка для ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. В общем случае, ПОЛЬЗОВАТЕЛИ
не должны подвергаться опасности от неправильной эксплуатации, и
информация, предусмотренная для ПОЛЬЗОВАТЕЛЕЙ, должна помочь избежать этого, а
также ситуаций, создающих опасности, как, например, неправильное подключение к
источнику питания или замена предохранителя на предохранители типов, не
предусмотренных изготовителем. В ПЕРЕМЕЩАЕМОМ
ОБОРУДОВАНИИ вероятность поражения электрическим током увеличивается из-за
возможного дополнительного натяжения шнура питания и, как следствие, разрыва
провода заземления. Для РУЧНОГО ОБОРУДОВАНИЯ риск еще более возрастает из-за
ускоренного износа шнура питания и возможного возникновения дополнительных
опасностей в случае падения оборудования. Для ПЕРЕНОСНОГО ОБОРУДОВАНИЯ
устанавливают еще более высокие требования, так как его можно использовать и
переносить в любом положении, и если небольшой металлический предмет проникнет
через отверстие КОЖУХА, он может перемещаться внутри оборудования, создавая
опасность. 0.2 Виды опасностей
Настоящий
стандарт предназначен для предотвращения травм и повреждений вследствие
следующих факторов: - поражение
электрическим током; -
энергетическая опасность; -
воспламеняемость; - тепловая
опасность; - механическая
опасность; - опасность
излучения; - химическая
опасность. 0.2.1 Поражение электрическим током
Поражение
электрическим током возникает при его прохождении через тело человека.
Результирующие физиологические эффекты зависят от величины, длительности
протекания и пути, по которому ток проходит через тело. Величина тока
зависит от величины приложенного напряжения, полного сопротивления источника и
тела человека. Полное сопротивление тела человека зависит в свою очередь от
области контакта, влажности в этой области, от величины приложенного напряжения
и частоты тока. Токи порядка 0,5 мА могут вызывать определенную физиологическую
реакцию у здоровых людей и представляют косвенную опасность, вызванную
непроизвольной реакцией организма. Токи более высоких значений могут оказывать
более разрушительные воздействия, такие как ожог или сердечная аритмия. Амплитудное
значение напряжения в установившемся режиме до 42,4 В или значение напряжения
60 В постоянного тока обычно не считают опасным в сухих условиях для области
контакта, эквивалентной руке человека. Оголенные части, которых касаются или
которыми оперируют, должны быть заземлены или надлежащим образом изолированы. Существует
оборудование, которое подключается к телефонным или другим внешним сетям связи.
Некоторые ТЕЛЕКОММУНИКАЦИОННЫЕ СЕТИ работают с такими сигналами, как
информационные или вызывные, наложенные на установившееся ПОСТОЯННОЕ
НАПРЯЖЕНИЕ, в результате чего могут быть превышены величины напряжений в
установившемся режиме, приведенные выше. Обычная практика для ОБСЛУЖИВАЮЩЕГО
ПЕРСОНАЛА телефонных компаний - касаться руками неизолированных проводящих
цепей. Это не вызывает серьезных травм, поскольку прохождение в этот момент
вызывного сигнала маловероятно, а области контакта с неизолированными
проводниками ограничены. Тем не менее область контакта с частями, доступными
ПОЛЬЗОВАТЕЛЮ, и вероятность касания таких частей должны быть ограничены
(например, формой и расположением частей). Всегда необходимо обеспечить два уровня
защиты для ПОЛЬЗОВАТЕЛЕЙ, чтобы предохранить их от удара электрическим током.
Следовательно, функционирование оборудования при нормальных условиях и после
единичного повреждения, включая любые последующие повреждения, не должно
создавать риск удара электрическим током. Тем не менее применение
дополнительных профилактических мер, таких как защитное заземление или
ДОПОЛНИТЕЛЬНАЯ ИЗОЛЯЦИЯ, не рассматривают как альтернативу правильно
разработанной ОСНОВНОЙ ИЗОЛЯЦИИ.
0.2.2.
Энергетическая опасность
Опасность может
создаваться коротким замыканием между смежными полюсами сильноточных источников
или высокоемкостных цепей и стать причиной: - ожога; - искрения; - выброса
расплавленного металла. Цепи,
находящиеся под безопасным для прикосновения напряжением, могут содержать в
себе энергетическую опасность. Примеры мер для
снижения такой опасности: - разделение; -
экранирование; - применение
ЗАЩИТНОЙ БЛОКИРОВКИ. 0.2.3
Огнеопасность
Опасность
пожара может произойти как в нормальных условиях, так и в условиях перегрузки
вследствие нарушения работоспособности компонентов, пробоя изоляции, высокого
сопротивления
или нарушения соединений. Пламя, возникшее внутри оборудования, не должно
распространяться за пределы источника возгорания и вызывать повреждения вне
оборудования. Примеры мер для
уменьшения таких опасностей: - обеспечить
защиту от перегрузки по току; - использовать
конструктивные материалы соответствующего класса огнестойкости там, где это
необходимо; - правильно
выбирать конструктивные элементы, компоненты и расходные материалы для
предотвращения появления высокой температуры, которая может вызвать возгорание; - ограничить
количество используемых горючих материалов; - экранировать
или отделить используемые горючие материалы; - применить для
ограничения распространения пламени внутри оборудования ЗАЩИТНЫЕ КОЖУХИ или
экраны; - использовать
для КОРПУСОВ оборудования соответствующие материалы, чтобы уменьшить
вероятность распространения огня от оборудования. 0.2.4 Тепловые опасности
Повреждения
вследствие воздействия высоких температур в нормальных условиях могут произойти
по причине: - ожога из-за
контакта с доступными частями; - ухудшения
изоляции и безопасности критических компонентов; - воспламенения
огнеопасных жидкостей. Примеры мер для
уменьшения таких опасностей: - снизить
высокую температуру доступных частей; - снизить
температуру ниже точки воспламенения огнеопасных жидкостей; - применить
маркировку в местах, где доступ к горячим частям неизбежен, чтобы предупредить
ПОЛЬЗОВАТЕЛЕЙ. 0.2.5. Механическая и тепловая опасности
Эти опасности
создаются: - острыми
краями и углами; - подвижными
частями, способными вызвать повреждение; -
неустойчивостью оборудования; -
разлетающимися частицами взрывающихся кинескопов и ламп высокого давления. Примеры мер для
уменьшения таких опасностей: - закругление
острых краев и углов; - ограждение; - установка
ЗАЩИТНЫХ БЛОКИРОВОК; - закрепление
неустойчивого оборудования; - выбор
взрывобезопасных кинескопов и ламп высокого давления; - применение
маркировки, если иное невозможно, чтобы предупредить ПОЛЬЗОВАТЕЛЕЙ. 0.2.6. Опасность излучения
Опасность для
ПОЛЬЗОВАТЕЛЕЙ и ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА представляют собой различные виды
излучений, возникающих в оборудовании. Примерами их являются звуковые,
радиочастотные, инфракрасные, ультрафиолетовые, ионизирующие, высоко
интенсивные когерентные световые (лазерные) излучения. Примеры мер для
уменьшения таких опасностей: - ограничение
энергетического уровня возможных источников излучения; - экранирование
источников излучения; - применение
ЗАЩИТНЫХ БЛОКИРОВОК; - применение
маркировок в местах, где излучение неизбежно, с целью предупреждения
ПОЛЬЗОВАТЕЛЕЙ. 0.2.7
Химическая опасность
Опасность
данного типа представляет контакт с некоторыми химическими веществами или
вдыхание их паров и дыма. Примеры мер для
уменьшения таких опасностей: - не
использовать конструктивные и расходные материалы, способные вызвать опасность
при контакте или вдыхании в условиях назначения и нормального использования; - избегать
условий, способных вызвать утечку или парообразование; - применение
маркировок с целью предупреждения ПОЛЬЗОВАТЕЛЕЙ об опасности. 0.3
Материалы и компоненты
Материалы и
компоненты, используемые при конструировании оборудования, должны выбираться и
размещаться так, чтобы обеспечить надежную работу и исключить создание
опасностей в течение планируемого срока службы, а в конце его - серьезную
пожарную опасность. Компоненты должны выбираться так, чтобы они использовались
в режимах, рекомендованных изготовителями, в нормальных условиях, и не
создавали опасностей в аварийных ситуациях. ГОСТ Р МЭК 60950-2002 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ БЕЗОПАСНОСТЬ ОБОРУДОВАНИЯ Safety of information technology equipment Дата
введения 2002-10-01 Настоящий
стандарт устанавливает требования безопасности, а также общие нормы, правила и
методы испытания оборудования информационных технологий. При отсутствии
стандарта на оборудование информационных технологий конкретного типа
допускается распространять действие настоящего стандарта (насколько это приемлемо)
на это оборудование. Требования
настоящего стандарта являются обязательными. Номера
разделов, пунктов, таблиц и рисунков соответствуют приведенным в МЭК 60950-99. Нормативные
ссылки приведены в приложении Р. 1
Общие положения
1.1 Область
распространения
1.1.1 Оборудование
Настоящий
стандарт распространяется на оборудование информационных технологий, включая
электрическое офисное и связанное с ним оборудование, питание которого
осуществляется от электросети или батареи с НОМИНАЛЬНЫМ НАПРЯЖЕНИЕМ, не
превышающим 600 В. Стандарт
распространяется на оборудование, спроектированное и предназначенное для
подсоединения непосредственно к ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ независимо от
источника питания. Стандарт распространяется
также на оборудование, предназначенное для телекоммуникационных передач данных
через СЕТЬ ПИТАНИЯ (см. примечание 4 в пункте 6.3). Стандарт
устанавливает требования, обеспечивающие меры по уменьшению опасности пожара,
электрического удара или иной опасности для ОПЕРАТОРА и неспециалиста, которые
могут иметь контакт с оборудованием, а также, если это особо оговорено,
ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. Целью
настоящего стандарта является уменьшение вышеуказанных опасностей в отношении
установленного оборудования независимо от того, состоит ли оно из системы
взаимосвязанных модулей или независимых устройств, при условии, что
подключение, эксплуатацию и обслуживание их производят в соответствии с
инструкциями производителя. Примеры
оборудования, которое входит в область распространения настоящего стандарта: - счетные
машины; - бухгалтерские
машины; - калькуляторы; - кассовые
аппараты; - копировальные
машины; - оконечное
оборудование цепей данных; - оборудование подготовки
данных; - оборудование
по обработке данных; - оконечное
оборудование; - диктофонное
оборудование; - машины для
уничтожения документов; - множительные
устройства; - электрические
чертежные машины; - устройства
стирания информации; - факсимильное оборудование; - системы
кнопочных телефонов; - устройства
обработки магнитной ленты; - машины для
обработки почтовых отправлений; - офисное
оборудование для микрофильмов; - модемы; - машины для обработки валюты, включая машины для выдачи наличной
валюты (банкоматы); - накопители с
электроприводом; - АТС, имеющие
двусторонний вход-выход в ГТС; - машины для
подачи бумаги; - оборудование
для работы с бумагой (перфораторы, машины для обрезки, сепараторы); - точилки для
карандашей; - персональные
компьютеры; - оборудование
для фотопечати; -
графопостроители; - устройства
для считывания кодов в магазинах, включая электронные весы; -
обрабатывающие машины для почты; - сшиватели (с
электроприводом); -
автоответчики; - телефонные
аппараты; - оборудование
по обработке текста; - пишущие
машины; - визуальные
дисплейные блоки. Этот перечень
не является исчерпывающим, и оборудование, не приведенное в перечне, также
может быть отнесено к области распространения настоящего стандарта. Оборудование,
удовлетворяющее требованиям настоящего стандарта, может быть использовано в
системах управления технологическим процессом, автоматического контроля и
других подобных системах, в которых требуется обработка информации. Стандарт не
содержит требований к эксплуатационным и функциональным характеристикам
оборудования. 1.1.2
Дополнительные требования
Дополнительные
требования, установленные в настоящем стандарте, могут быть необходимы для: - оборудования,
предназначенного для работы на специальных объектах, где оно подвергается
воздействию повышенной температуры, влажности или вибрации, используется в
условиях повышенной запыленности, подвергается воздействию горючих газов,
коррозийно- и взрывоопасной атмосферы; -
электрического медицинского оборудования, применяемого в условиях физического
контакта с пациентом; - оборудования,
предназначенного для использования в транспортных средствах (на судах и в
авиации), в странах с тропическим климатом или на высотах более 2000 м над
уровнем моря; - оборудования,
в котором осуществляется подача воды (требования и соответствующие испытания
см. в приложение Т). 1.1.3 Исключения
Настоящий
стандарт не распространяется на: -
вспомогательное оборудование (кондиционеры воздуха, системы обнаружения огня
или пожаротушения); - системы
электроснабжения (мотор-генераторы, аккумуляторные системы сохранения питания и
трансформаторы), которые не являются неотъемлемой частью оборудования; - электрические
сети зданий; - устройства,
не требующие источника питания. 1.2 Определения
Под терминами
«напряжение» и «ток», подразумевают их среднеквадратичное значение, если не
оговаривается другое значение. Определения
приводятся в алфавитном порядке существительных в английском языке. Область, доступная оператору 1.2.7.1 Область, доступная для обслуживания 1.2.7.2 Корпус 1.2.7.5 Кабели соединительные 1.2.11.6 Цепь СНН 1.2.8.5 Цепь с ограничением тока 1.2.8.7 Цепь первичная 1.2.8.2 Цепь вторичная 1.2.8.3 Цепь БСНН 1.2.8.6 Цепь НТС 1.2.8.9 Цепь НТС-1 1.2.8.10 Цепь НТС-2 1.2.8.11 Цепь НТС-3 1.2.8.12 Зазор 1.2.10.1 Проводник защитного соединения 1.2.13.11 Проводник защитного заземления 1.2.13.10 Шнур источника питания съемный 1.2.5.4 Шнур источника питания несъемный 1.2.5.5 Путь утечки 1.2.10.2 Ток защитного проводника 1.2.13.13 Ток номинальный 1.2.1.3 Ток прикосновения 1.2.13.12 Термовыключатель 1.2.11.3 Термовыключатель с автоматическим возвратом 1.2.11.4 Термовыключатель с ручным возвратом 1.2.11.5 Заземление функциональное 1.2.13.9 Кожух 1.2.6.1 Кожух электрический 1.2.6.4 Кожух противопожарный 1.2.6.2 Кожух механический 1.2.6.3 Энергетический уровень опасный 1.2.8.8 Оборудование класса I 1.2.4.1 Оборудование класса II 1.2.4.2 Оборудование класса III 1.2.4.3 Оборудование врубное 1.2.3.6 Оборудование встраиваемое 1.2.3.5 Оборудование ручное 1.2.3.2 Оборудование перемещаемое 1.2.3.1 Оборудование, подключенное постоянно 1.2.5.3 Оборудование, подключаемое соединителем типа А 1.2.5.1 Оборудование, подключаемое соединителем типа В 1.2.5.2 Оборудование стационарное 1.2.3.4 Оборудование переносное 1.2.3.3 Частота номинальная 1.2.1.4 Изоляция основная 1.2.9.2 Изоляция двойная 1.2.9.4 Изоляция функциональная 1.2.9.1 Изоляция усиленная 1.2.9.5 Изоляция дополнительная 1.2.9.3 Блокировка защитная 1.2.7.6 Предел взрывобезопасности 1.2.12.10 Ограничитель температуры 1.2.11.2 Нагрузка нормальная 1.2.2.1 Помещение с ограниченным доступом 1.2.7.3 Классификация огнестойкости материалов 1.2.12.1 Материал класса 5V 1.2.12.5 Материал класса НВ 1.2.12.8 Материал класса HBF вспененный 1.2.12.9 Материал класса HF-1 вспененный 1.2.12.6 Материал класса HF-2 вспененный 1.2.12.7 Материал класса V-0 1.2.12.2 Материал класса V-1 1.2.12.3 Материал класса V-2 1.2.12.4 Сеть телекоммуникационная 1.2.13.8 Работа продолжительная 1.2.2.3 Работа прерывистая 1.2.2.5 Работа кратковременная 1.2.2.4 Оператор 1.2.13.7 Деталь декоративная 1.2.6.5 Персонал обслуживающий 1.2.13.5 Диапазон номинальной частоты 1.2.1.5 Диапазон номинального напряжения 1.2.1.2 Сеть питания переменного тока 1.2.8.1 Поверхность ограничивающая 1.2.10.3 Испытание периодическое 1.2.13.3 Выборочный контроль 1.2.13.2 Испытание типовое 1.2.13.1 Термореле 1.2.11.1 Продолжительность работы номинальная 1.2.2.2 Инструмент 1.2.7.4 Пользователь 1.2.13.6 Напряжение постоянного тока 1.2.13.4 Напряжение опасное 1.2.8.4 Напряжение при переходных процессах в сети 1.2.9.9 Напряжение рабочее максимальное 1.2.9.7 Напряжение номинальное 1.2.1.1 Требуемое напряжение прочности изоляции 1.2.9.8 Напряжение в телекоммуникационной сети при переходных процессах 1.2.9.10 Напряжение рабочее 1.2.9.6 1.2.1
Электрические характеристики оборудования
1.2.1.3
НОМИНАЛЬНЫЙ ТОК: Указываемый изготовителем ток, потребляемый
оборудованием. 1.2.1.4
НОМИНАЛЬНАЯ ЧАСТОТА: Указываемая изготовителем частота электропитания. 1.2.2 Условия работы
Примечание - Примеры условий НОРМАЛЬНОЙ НАГРУЗКИ для
электрических офисных машин приведены в приложении L. 1.2.2.2
НОМИНАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ: Указанное изготовителем время работы
оборудования. 1.2.3 Подвижность оборудования
1.2.3.1
ПЕРЕМЕЩАЕМОЕ ОБОРУДОВАНИЕ: Оборудование с одним из следующих свойств: - массой не более
18 кг, не закрепленное; - на колесах,
роликах или других средствах перемещения ОПЕРАТОРОМ в соответствии с
инструкцией по эксплуатации. Примечание - Например, портативный персональный
компьютер, миниатюрные компьютеры и их принадлежности (принтеры и CD-ROM
накопители). 1.2.3.4
СТАЦИОНАРНОЕ ОБОРУДОВАНИЕ: Оборудование, не являющееся ПЕРЕМЕЩАЕМЫМ. Примечание - В
общем случае встраиваемое оборудование не имеет КОЖУХОВ со всех сторон, так как
некоторые стороны защищены после установки. 1.2.4 Классы оборудования. Защита от поражения
электрическим током
Примечание -
Существует оборудование информационных технологий, которое может обладать
совокупными характеристиками указанных ниже классов оборудования. 1.2.4.1
ОБОРУДОВАНИЕ КЛАССА I: Оборудование, в котором защита от поражения электрическим током
обеспечивается: - ОСНОВНОЙ
ИЗОЛЯЦИЕЙ, а также - наличием
средств подключения к контуру ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ помещения тех токопроводящих
частей, на которых может появиться ОПАСНОЕ НАПРЯЖЕНИЕ в случае пробоя ОСНОВНОЙ
ИЗОЛЯЦИИ. Примечание -
ОБОРУДОВАНИЕ КЛАССА I
может иметь части с двойной или усиленной изоляцией. 1.2.4.2
ОБОРУДОВАНИЕ КЛАССА II: Оборудование, в котором защита от поражения электрическим током
основывается не только на применении ОСНОВНОЙ ИЗОЛЯЦИИ, но и на дополнительных
мерах безопасности, таких как ДВОЙНАЯ или УСИЛЕННАЯ ИЗОЛЯЦИИ, при этом не
применяются ни защитное заземление, ни средства защиты, созданные при установке
оборудования. 1.2.4.3
ОБОРУДОВАНИЕ КЛАССА III: Оборудование, в котором защита от поражения электрическим током
выполняется питанием от ЦЕПЕЙ БСНН и в котором не возникает ОПАСНОЕ НАПРЯЖЕНИЕ. Примечание - Для
ОБОРУДОВАНИЯ КЛАССА III
нет требований по защите от поражения электрическим током; все другие
требования стандарта применяются. 1.2.5 Подключение к источнику электропитания
1.2.5.2
ОБОРУДОВАНИЕ, ПОДКЛЮЧАЕМОЕ СОЕДИНИТЕЛЕМ ТИПА В: Оборудование,
предназначенное для подключения к установке электропитания здания через
промышленные штепсельные вилки и розетки или соединитель, или с использованием
подключений обоих типов в соответствии с ГОСТ Р 51323.1, ГОСТ Р 51323.2 и национальным стандартом аналогичного применения. Таким шнуром
может быть: - гибкий шнур,
легко заменяемый без специальной подготовки шнура или без применения
специального ИНСТРУМЕНТА; - гибкий шнур,
специально подготовленный или требующий применения специальных ИНСТРУМЕНТОВ для
его замены, либо такой шнур, который не может быть заменен без повреждения
оборудования. Термин
«специально подготовленный» включает такие понятия, как обеспечение защиты
шнура по всей длине, применение кабельных вводов, подготовку проушин и т.д., но
не означает изменения формы поперечного сечения проводника перед его вводом или
скручиванием многожильных проводников для придания им большей жесткости. 1.2.6 Кожухи
1.2.6.1
КОЖУХ: Часть, оборудования, выполняющая одну или несколько функций,
описанных в 1.2.6.2 - 1.2.6.4. Примечание - КОЖУХ
одного типа может быть расположен в КОЖУХЕ другого типа (например,
ЭЛЕКТРИЧЕСКИЙ КОЖУХ - в ПРОТИВОПОЖАРНОМ КОЖУХЕ и наоборот). Также один КОЖУХ
может обеспечить функции более чем одного типа (например, как ЭЛЕКТРИЧЕСКОГО
КОЖУХА, так и ПРОТИВОПОЖАРНОГО КОЖУХА). 1.2.7 Доступность
1.2.7.1
ОБЛАСТЬ, ДОСТУПНАЯ ОПЕРАТОРУ: Область, в которой при нормальных условиях
возможно следующее: - доступ без
применения ИНСТРУМЕНТА или - доступ с
помощью средств, специально предназначенных для ОПЕРАТОРА, или - доступ
ОПЕРАТОРА в область по инструкции, независимо от необходимости применения
ИНСТРУМЕНТА. Термины
«доступ» и «доступный» относятся к вышеупомянутому понятию ОБЛАСТЬ, ДОСТУПНАЯ
ОПЕРАТОРУ, если иное не оговорено специально. - доступ
разрешается только ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ или ПОЛЬЗОВАТЕЛЯМ,
проинструктированным о причинах ограничения, относящихся к помещению, и
предостережениях, которые должны выполняться; - доступ
возможен только с использованием инструмента, блокировки и ключа или других
средств безопасности, которые проверяются лицом, ответственным за помещение. Примечание -
Требования к оборудованию, предназначенному для установки в помещениях с
ОГРАНИЧЕННЫМ ДОСТУПОМ, те же, что и ДЛЯ ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, за
исключением отступлений, приведенных в 1.7.17, 2.1.3 и
4.5.1. 1.2.8 Цепи и их характеристики
1.2.8.1
СЕТЬ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА: Внешняя система распределения мощности
переменного тока, питающая оборудование. Эти источники мощности включают
коммунальные услуги и, если не указано особо в настоящем стандарте (например в
пункте 1.4.5), эквивалентные источники, например мотор-генераторы и источники

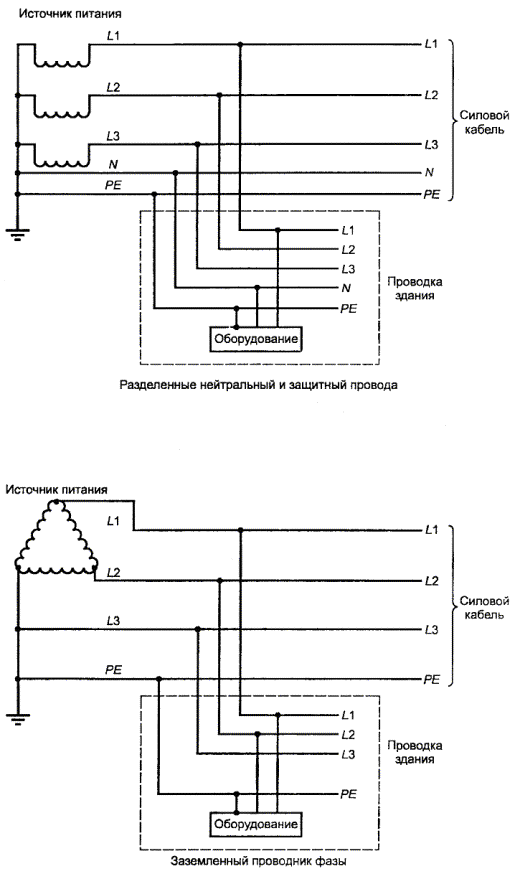

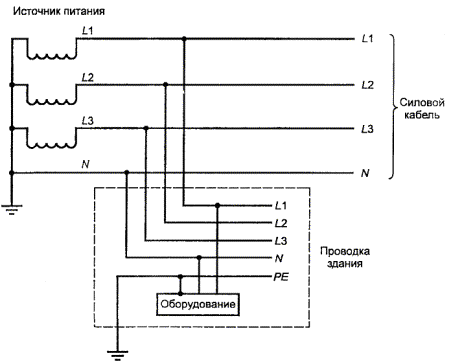

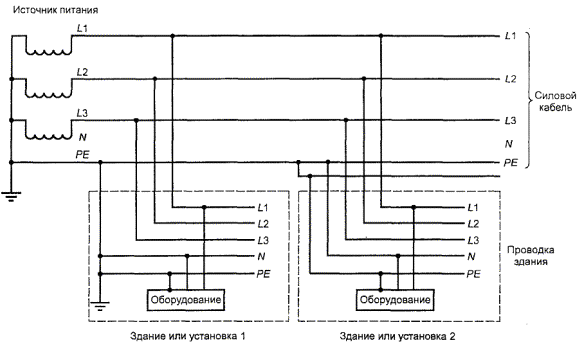

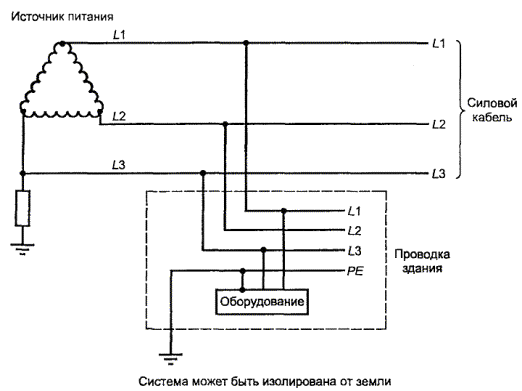

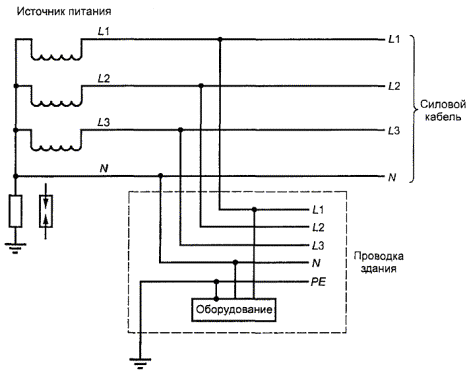

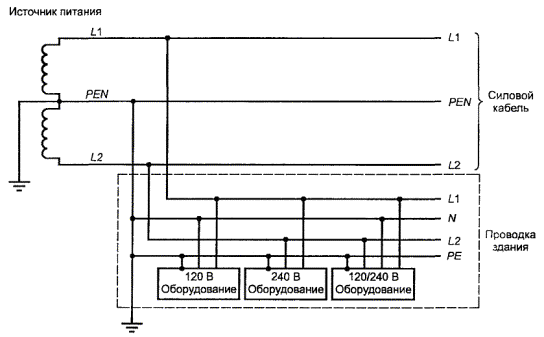

бесперебойного питания. Примечание - См. приложение V - типичные примеры систем распределения мощности переменного тока. Примечание - Проводящие части СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ
могут быть частью ПЕРВИЧНОЙ ЦЕПИ, как установлено в 1.2.11.6. Примечание - Проводящие части СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ
могут быть частью ВТОРИЧНОЙ ЦЕПИ, как установлено в 1.2.11.6. 1.2.8.5
ЦЕПЬ СНН: ВТОРИЧНАЯ ЦЕПЬ с таким напряжением между любыми двумя
проводниками или между любым одним проводником и заземлением (см. 1.4.9), значение которого при
нормальных условиях работы не превышает 42,4 В значения амплитуды напряжения
или 60 В напряжения постоянного тока и
которая отделена от ОПАСНОГО НАПРЯЖЕНИЯ по меньшей мере ОСНОВНОЙ ИЗОЛЯЦИЕЙ, но
не отвечает всем требованиям ни для ЦЕПЕЙ БСНН, ни для ЦЕПЕЙ С ОГРАНИЧЕНИЕМ
ТОКА. Примечания: 1 Предельные величины напряжения в нормальных
условиях работы и в случае единичного повреждения (см. 1.4.14) приведены в 2.2. См.
также таблицу 1А. 2 Настоящее определение
ЦЕПЕЙ БСНН отличается от определения «БСНН система», проведенного в ГОСТ Р МЭК
61140. Примечание -
Предельные значения тока в нормальных условиях работы и в случае единичного
повреждения (см. 1.4.14)
приведены в 2.4. 1.2.8.9
ЦЕПЬ НТС: Цепь в оборудовании, для которой доступная зона контакта
ограничена и которая спроектирована и защищена так, что в нормальных условиях и
при единичном повреждении (см. 1.4.14) напряжение не превышает предельно допустимой величины. Цепь НТС в
настоящем стандарте рассматривают как ВТОРИЧНУЮ ЦЕПЬ. Примечание 1 -
Предельные величины напряжений в нормальных условиях и при единичном
повреждении (см. 1.4.14)
приведены в 2.3.1.
Требования к доступности для ЦЕПЕЙ НТС указаны в 2.1.1.1. ЦЕПИ НТС
классифицируют как ЦЕПИ НТС-1, НТС-2 и НТС-3 в соответствии с 1.2.8.10 - 1.2.8.12. Примечания: 2 Соотношения между напряжениями цепей БСНН и
НТС показаны в таблице 1А. 3 Проводящие части
СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ могут быть частью НТС ЦЕПИ, как установлено в 1.2.11.6. Таблица 1А - Пределы напряжений для БСНН и НТС цепей
1.2.8.10 ЦЕПИ НТС-1: Такие ЦЕПИ НТС, у
которых: - нормальные
рабочие напряжения не превышают пределов для ЦЕПЕЙ БСНН, работающих в
нормальных условиях работы, и - возможны
перенапряжения из ТЕЛЕКОММУНИКАЦИОННЫХ СЕТЕЙ. 1.2.8.11
ЦЕПИ НТС-2: Такие ЦЕПИ НТС: - у которых
напряжение при нормальной работе превышает пределы для ЦЕПЕЙ БСНН, работающих в
нормальных условиях, и - которые не
подвергаются перенапряжениям из ТЕЛЕКОММУНИКАЦИОННЫХ СЕТЕЙ. 1.2.8.12 ЦЕПИ НТС-3:
Такие ЦЕПИ НТС, у которых: - напряжение
при нормальной работе превышает пределы для ЦЕПЕЙ БСНН, работающих в нормальных
условиях, и - возможны
перенапряжения из ТЕЛЕКОММУНИКАЦИОННЫХ СЕТЕЙ. 1.2.9 Изоляция
1.2.9.1
ФУНКЦИОНАЛЬНАЯ ИЗОЛЯЦИЯ: Изоляция, необходимая только для исправной
работы оборудования. Примечание -
ФУНКЦИОНАЛЬНАЯ ИЗОЛЯЦИЯ, по определению, не защищает от поражения электрическим
током. Она, однако, уменьшает вероятность возникновения воспламенения или
пожара. 1.2.9.4
ДВОЙНАЯ ИЗОЛЯЦИЯ: Изоляция, состоящая из ОСНОВНОЙ и ДОПОЛНИТЕЛЬНОЙ
ИЗОЛЯЦИИ. Примечание
- Термин «система изоляции»
указывает, что изоляция не обязательно должна быть однородной. Она может
содержать несколько слоев, которые не обязательно оцениваются как ОСНОВНАЯ или
ДОПОЛНИТЕЛЬНАЯ ИЗОЛЯЦИЯ. 1.2.10 Зазоры и пути утечки
1.2.11 Компоненты
Примечание - ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ может быть с
ручной или автоматической установкой заданного режима Примечание -
ТЕРМОВЫКЛЮЧАТЕЛЬ может быть автоматическим или с ручной установкой режима. 1.2.12 Огнестойкость
1.2.12.1
КЛАССИФИКАЦИЯ ОГНЕСТОЙКОСТИ МАТЕРИАЛОВ: Оценка поведения горящих
материалов и их способности к затуханию. Материалы классифицируют в
соответствии с 1.2.12.2 - 1.2.12.9 по результатам испытаний, выполненных, как указано в приложении А. Примечания: 1 Применительно к требованиям настоящего
стандарта ВСПЕНЕННЫЕ МАТЕРИАЛЫ КЛАССА HF-1 оценивают выше таких же материалов класса HF-2, а материалы класса HF-2 - выше материалов класса
HBF. 2 Аналогично, другие
МАТЕРИАЛЫ, включая жесткие вспененные (технологически структурированные) класса
5V или
V-0, оценивают выше
таких же материалов класса V-1,
а материалы класса V-1
- выше материалов класса V-2,
материалы класса V-2 -
выше материалов класса НВ. 1.2.12.2 МАТЕРИАЛ КЛАССА V-0: Материал, который при
испытании в соответствии с А.6 может воспламениться или
накалиться, но удовлетворяет определенным временным критериям по затуханию.
Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую
вату. 1.2.12.3
МАТЕРИАЛ КЛАССА V-1: Материал, который при испытании в соответствии с А.6 может воспламениться или
накалиться, но удовлетворяет определенным временным критериям по затуханию.
Раскаленные частицы или горящие капли при выбросе не воспламеняют хирургическую
вату. 1.2.12.4
МАТЕРИАЛ КЛАССА V-2: Материал, который при испытании в соответствии с А.6 может воспламениться или
накалиться, но удовлетворяет определенным временным критериям по затуханию.
Раскаленные частицы или горящие капли при выбросе могут воспламенить
хирургическую вату. 1.2.12.5
МАТЕРИАЛ КЛАССА 5V: Материал, который при испытании в соответствии с А.9 может воспламениться или
накалиться, но гаснет в течение установленного периода времени. Раскаленные
частицы или горящие капли при выбросе не воспламеняют хирургическую вату. 1.2.12.6
ВСПЕНЕННЫЙ МАТЕРИАЛ КЛАССА HF-1: Материал, который при испытании в соответствии с А.7 может воспламениться или
накалиться, но гаснет в течение установленного периода времени. Раскаленные
частицы или горящие капли при выбросе не воспламеняют хирургическую вату. 1.2.12.7
ВСПЕНЕННЫЙ МАТЕРИАЛ КЛАССА НF-2: Материал, который при испытании в соответствии с А.7 может воспламениться или
накалиться, но гаснет в течение установленного периода времени. Раскаленные или
горящие частицы, или горящие капли при выбросе могут воспламенить хирургическую
вату. 1.2.12.8
МАТЕРИАЛ КЛАССА НВ: Материал, который при испытании в соответствии с А.8 не превышает установленной
максимальной скорости горения. 1.2.12.9 ВСПЕНЕННЫЙ
МАТЕРИАЛ КЛАССА HBF: Материал, который при испытании согласно А.7 не превышает установленной
максимальной скорости горения. 1.2.13 Дополнительные определения
1.2.13.1 ТИПОВОЕ ИСПЫТАНИЕ: Испытание
представленного образца оборудования с целью определения соответствия его

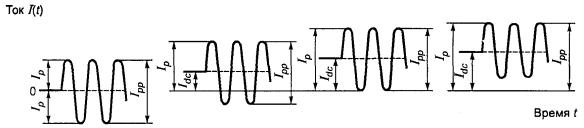

требованиям настоящего стандарта. Примечание - Если
значение размаха амплитуды пульсаций превышает 10% среднего напряжения, то
применяют требования, относящиеся к переменному напряжению. 1.2.13.6 ПОЛЬЗОВАТЕЛЬ:
Любое лицо, не относящееся к ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ. Термин ПОЛЬЗОВАТЕЛЬ в
настоящем стандарте полностью соответствует термину ОПЕРАТОР, и оба эти термина
взаимозаменяемы. 1.2.13.7
ОПЕРАТОР: См. ПОЛЬЗОВАТЕЛЬ (1.2.13.6). - магистральную
систему для электропитания, передачи и распределения электрической энергии,
если она используется как передающая среда связи, и - кабельные
распределительные системы телевидения; - цепи БСНН,
соединяющие модули оборудования обработки данных. Примечания 1 Термин «ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ» определяет
функциональное назначение, а не электрические характеристики сети.
ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ не определяется сама по себе как ЦЕПЬ БСНН или ЦЕПЬ
НТС. Такая классификация относится только к цепям оборудования. 2 ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ может: - быть общедоступной или частной; - подвергаться перенапряжениям от переходных
процессов, вызываемых атмосферными разрядами и неисправностями в
распределительных энергосистемах; - подвергаться продольным (общим несимметричным)
напряжениям, наводимым от проходящих рядом линий электросети или городского
электротранспорта. 3 Примерами ТЕЛЕКОММУНИКАЦИОННЫХ СЕТЕЙ являются: - общие телефонные сети коммутационного типа; - сети общественной информации; - интегрированные служебные цифровые сети (ISDN); - частные сети с
характеристиками электрического сопряжения, аналогичными приведенным выше. Примечание - В
некоторых странах термин «заземляющий провод» используют вместо термина «ПРОВОД
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ». Примечание - ТОК
ПРИКОСНОВЕНИЯ ранее входил в понятие «ток утечки». Примечание - ТОК
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ранее входил в понятие «ток утечки». 1.3 Общие
требования
1.3.1 Применение требований
Требования
настоящего стандарта используют только применительно к безопасности. Для того чтобы
установить соответствие требованиям безопасности, цепи и конструкция должны
тщательно исследоваться с целью принятия во внимание последствий возможных
неисправностей. 1.3.2 Проектирование и изготовление оборудования
Оборудование
должно быть сконструировано и изготовлено таким образом, чтобы при всех условиях нормальной эксплуатации и в случае любого возможного отказа
или при единичном повреждении (см. 1.4.14) защита уменьшала риск персонала от поражения электрическим током и
других опасностей, а также от возникновения в оборудовании опасности
возгорания. Соответствие
проверяют осмотром и подходящими испытаниями. 1.3.3 Напряжение питания
Оборудование
должно разрабатываться так, чтобы оставаться безопасным при любом напряжении
питания, на которое оно рассчитано. Соответствие
проверяют осмотром и подходящими испытаниями по настоящему стандарту, в
условиях, определенных в 1.4.5. 1.3.4 Нерассмотренные методы конструирования
В случае, когда
оборудование включает в себя технологии, материалы или методы конструирования,
не отраженные в настоящем стандарте, такое оборудование должно обеспечивать
уровень безопасности не ниже требований настоящего стандарта. Примечание - При
возникновении необходимости в дополнительной детализации требований, возникших
в связи с новыми обстоятельствами, необходимо сразу информировать
соответствующий национальный комитет. 1.3.5 Замена материалов
В случае, когда
стандарт определяет конкретный класс изоляции, использование изоляции более
высокого класса разрешается. Аналогично, в случае, когда стандарт требует
применение материала конкретного класса воспламеняемости, использование
материала более высокого класса разрешается. 1.3.6
Положение оборудования при транспортировании
и использовании
В случае, когда
от ориентации оборудования зависит выбор требований и видов испытаний,
необходимо учитывать все возможные пространственные положения оборудования из
разрешенных в инструкции по установке или инструкции для потребителя. Для
ПЕРЕНОСНОГО ОБОРУДОВАНИЯ все возможные положения должны быть приняты во внимание. Примечание -
Вышеуказанное относится также к 4.1, 4.5 и 5.3. 1.3.7 Выбор критерия
Если стандарт
разрешает выбор различных критериев соответствия, методов или условий
испытаний, то этот выбор определяет изготовитель. 1.3.8 Примеры, упоминаемые в стандарте
Когда примеры
оборудования, частей, методов конструирования, технологических решений и
неисправностей, приведенные в стандарте, упомянуты в значении «тому подобный»
или «такие как», другие варианты не исключаются. 1.3.9 Токопроводящие жидкости
В части
электрических требований настоящего стандарта токопроводящие жидкости следует
рассматривать как токопроводящие части. 1.4 Общие
условия испытаний
1.4.1 Применяемость испытаний
Приведенные в
настоящем стандарте методы испытаний касаются только вопросов безопасности. Если при
рассмотрении конструкции и исполнения оборудования ясно, что то или иное
испытание произвести невозможно, то его не проводят. После окончания
испытаний оборудование может быть в нерабочем состоянии. 1.4.2 Тип испытаний
Испытания,
устанавливаемые настоящим стандартом, за исключением особо оговариваемых
случаев, являются типовыми. 1.4.3
Испытуемые образцы
Если не указано
особо, испытуемый образец (цы) должен (ны) представлять типичное оборудование,
которое получит пользователь, или реальное оборудование, предназначенное для
поставки пользователю. В качестве
альтернативы проведению испытаний, на комплекте оборудования разрешается
проведение испытаний отдельных цепей, составных частей или блоков вне
оборудования при условии, что проверка оборудования и цепей подтвердит, что
результаты такого испытания полностью соответствуют результатам проверки
собранного оборудования. Если такая проверка не обеспечивает должного
соответствия, испытания должны быть повторены на цельном оборудовании. Если при
испытании, проведенному по настоящему стандарту, образец может быть разрушен,
то разрешается использовать модель для оценки данного конкретного условия. Примечания: 1 Испытания следует проводить в следующем
порядке: - предварительный выбор составных частей или
материалов; - стендовые испытания компонентов или блоков; - испытания при обесточенном оборудовании; - испытания оборудования в условиях
эксплуатации: в нормальных рабочих условиях, в ненормальных рабочих условиях; - испытания разрушающего характера. 2 Для экономии ресурсов и
затрат на проведение испытаний рекомендуется, чтобы все заинтересованные
стороны совместно разрабатывали программу испытаний, отбирали образцы и
определяли последовательность испытаний. 1.4.4 Рабочие параметры при испытании
За исключением
случаев, когда в стандарте устанавливают особые условия испытаний или очевидно,
что на их результаты в значительной степени повлияют какие-либо воздействия,
испытания проводят при наиболее неблагоприятных сочетаниях следующих
параметров, устанавливаемых техническими требованиями изготовителя: - напряжение
питания (см. 1.4.5); - частота
питающего напряжения (см. 1.4.6); - физическое
положение оборудования и размещение подвижных частей; - режим работы; - установка
режимов ТЕРМОСТАТА, регулирующих устройств и других средств управления в
ОБЛАСТИ ДОСТУПА ДЛЯ ОБСЛУЖИВАНИЯ, которые являются: регулируемыми
без применения ИНСТРУМЕНТА, или регулируемыми с
применением средств, например ключа или инструмента, специально
предоставляемого ОПЕРАТОРУ. 1.4.5 Напряжение питания при испытаниях
При определении
наиболее неблагоприятных значений напряжения питания во время испытания
принимают во внимание следующее: - различные
НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ; - пределы
отклонений НОМИНАЛЬНОГО НАПРЯЖЕНИЯ, указанные ниже; - предельные
значения ДИАПАЗОНОВ НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ. Если
оборудование предназначено для непосредственного питания от СЕТИ ПЕРЕМЕННОГО
ТОКА, то пределы отклонений НОМИНАЛЬНОГО НАПРЯЖЕНИЯ принимают равными +6% и
-10%, кроме случаев, когда: - однофазное
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ равно 230 В или трехфазное равно 400 В, тогда отклонение
принимают равным ±10%, или - допустимое
отклонение, установленное изготовителем, больше, тогда применяют более широкое
значение. Если
оборудование предназначено для питания от источников, эквивалентных сети
питания переменного тока, таких как мотор-генераторы, источники бесперебойного
питания (см. 1.2.8.1), или от источников, отличных от СЕТИ
ПЕРЕМЕННОГО ТОКА, то пределы отклонений НОМИНАЛЬНОГО НАПРЯЖЕНИЯ устанавливает
изготовитель. При испытании
оборудования, рассчитанного на электропитание только напряжением постоянного
тока, необходимо принимать во внимание полярность. 1.4.6 Частота питающего напряжения при испытаниях
Для определения
наиболее неблагоприятного значения частоты питания при испытании следует
учитывать различные значения номинальных частот (например, 50 и 60 Гц), однако,
отклонения номинальной частоты, например (50 ± 0,5) Гц, учитывать, как правило,
не обязательно. 1.4.7
Средства измерений электрических параметров
Средства
измерений электрических параметров должны иметь соответствующий диапазон для обеспечения точности показаний и учитывать все условия при измерениях
параметров (постоянный ток, основную частоту напряжения питания, высокую частоту
и наличие гармонических составляющих). При определении среднеквадратических
значений необходимо быть особо внимательным к показаниям прибора при измерениях
сигналов как несинусоидальной, так и синусоидальной формы. 1.4.8 Нормальные рабочие напряжения
Для оценки
напряжений в СНН, БСНН и НТС ЦЕПЯХ: - рассматривают
как нормальные рабочие напряжения, создаваемые непосредственно в оборудовании,
так и подаваемые извне, но - напряжения,
отличные от нормальных рабочих, такие как увеличение потенциала заземления или
напряжения, наводимые от линии электропередачи и электрического транспорта, не
учитывают. 1.4.9 Измерение напряжения относительно земли
В случае, когда
настоящий стандарт устанавливает требования к напряжению между проводящей
частью и землей, рассматривают все следующие заземленные части: - зажим
защитного заземления (если имеется); - любую другую
проводящую часть, которая должна быть соединена с защитным заземлением (см. 2.6.1); - любую
проводящую часть, которая заземлена внутри оборудования для функциональных
целей. Части, которые
должны быть заземлены во время присоединения к другому оборудованию, но
являются незаземленными в испытуемом оборудовании, должны быть соединены с
землей в точке, где получено наибольшее значение напряжения. При измерении
напряжения между землей и проводником в цепи, которая не должна быть заземлена
при предполагаемом применении оборудования, параллельно прибору, измеряющему
напряжение, включают безындуктивный резистор сопротивлением 5 000 Ом ± 10%. Падение
напряжения на проводах защитного заземления в шнурах электропитания или
заземляющих проводах внешней электропроводки не учитывают при измерениях. 1.4.10
Конфигурация нагрузок испытуемого
оборудования
При определении
входного тока и других испытаниях необходимо учитывать и устанавливать такие приведенные ниже случаи, которые дают наиболее неблагоприятный
результат: - нагрузки,
создаваемые необязательными при поставке средствами, предлагаемыми или
поставляемыми изготовителем. Они могут быть использованы как в составе изделия,
так и вместе с ним; - нагрузки,
создаваемые другими изделиями, используемыми изготовителем для получения
энергии от испытуемого оборудования; - нагрузки,
которые могут быть подключены к любым стандартным выходам питания оборудования
в ОБЛАСТИ, ДОСТУПНОЙ ДЛЯ ОПЕРАТОРА, при которых не превышаются значения,
указанные в маркировке согласно требованиям 1.7.5. При проведении
испытаний разрешается использовать нагрузки, имитирующие настоящие. 1.4.11 Мощность

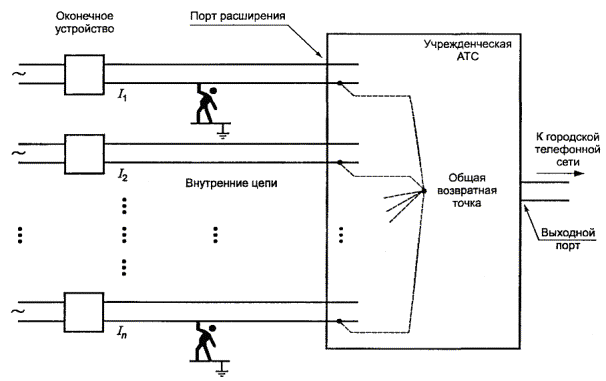

телекоммуникационных сетей
Для целей
настоящего стандарта полная мощность, получаемая от ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ,
должна быть ограничена 15 В А. 1.4.12 Температурные условия при измерениях
При определении
максимального значения температуры (Тмакс) или максимального
превышения температуры (DТмакс) в соответствии с условиями
испытаний исходят из того, что температура воздуха в помещении должна быть 25
°С при работающем оборудовании. Однако изготовитель может установить более
высокую температуру воздуха. Во время
испытаний температуру окружающей среды (Токр) не
регулируют, а только контролируют и записывают. Температуру
оборудования определяют с соблюдением одного из следующих условий, (значения
определяют в градусах Цельсия): - если Тмакс
определяют как: (Т - Токр) £ (Тмакс - Тмакс.окр); - если DТмакс определяют как: (Т - Токр) £ (DТмакс + 25 - Тмакс.окр), где Т -
температура детали, измеренная в соответствии с условиями испытаний, °С; Тмакс.окр - максимальная температура
окружающей среды в помещении, °С. Из значений
температуры, указанных в документации изготовителя или равной 25 ºС,
выбирают большее. Во время
испытания температура воздуха в помещении не должна превышать Тмакс.окр
, если между всеми участвующими сторонами нет другой договоренности. 1.4.13 Метод измерения температуры
Температура
обмоток, если не оговаривается особый метод, должна определяться методом
термопар или сопротивления (приложение Е). Температуры других частей
(не обмоток) должны определяться методом термопар. Разрешается любой другой
подходящий метод измерения температуры, который не оказывает заметного влияния
на температуру изделия и имеет достаточную точность. Выбор и размещение датчиков
температуры производят так, чтобы они оказывали минимальное влияние на
температуру испытуемой части. 1.4.14 Имитация неисправностей и ненормальных условий
Если требуется
применять имитацию неисправностей или ненормальных условий, это необходимо делать
поочередно и одновременно. Неисправности, которые являются прямым следствием
преднамеренного короткого замыкания или введения ненормальных условий работы,
рассматривают как часть этой преднамеренной неисправности или ненормальных
рабочих условий. При имитации
неисправностей или аварийных условий работы части, расходные материалы,
носители информации и записывающие материалы должны быть размещены так, чтобы
при испытании воспроизводились рабочие условия. В случае, когда
дана специальная ссылка, единичная неисправность состоит из единичного
повреждения любой изоляции (исключая ДВОЙНУЮ или УСИЛЕННУЮ ИЗОЛЯЦИИ) или
единичного повреждения любого компонента (исключая компонент ДВОЙНОЙ или
УСИЛЕННОЙ ИЗОЛЯЦИИ). Оборудование,
принципиальные схемы и характеристики составных частей предварительно
исследуют, чтобы определить условия возникновения неисправностей, которые могут
иметь место. Например: - короткое
замыкание или обрыв полупроводниковых приборов и конденсаторов; -
неисправность, вызванная продолжительным рассеиванием мощности в резисторах,
предназначенных для непродолжительной работы; - внутренние
неисправности в интегральных схемах, вызывающие чрезмерное рассеивание
мощности; - повреждение
ОСНОВНОЙ ИЗОЛЯЦИИ между токоведущими частями ПЕРВИЧНОЙ ЦЕПИ и: доступными
проводящими частями, заземленными
проводящими экранами, БСНН ЦЕПЯМИ, частями ЦЕПЕЙ С
ОГРАНИЧЕНИЕМ ТОКА. 1.5
Компоненты (комплектующие)
1.5.1
Общие требования
Для обеспечения
безопасности компоненты должны удовлетворять требованиям настоящего стандарта,
либо разделам безопасности соответствующих стандартов. Примечание 1 -
Стандарт на компоненты можно применять только в случае, если очевидно, что
рассматриваемые компоненты входят в его область распространения. Компоненты,
подключаемые к цепям БСНН либо СНН, либо к частям, находящимся под ОПАСНЫМ
НАПРЯЖЕНИЕМ, должны соответствовать требованиям 2.2. Примечание 2 -
Примером такого компонента может служить реле с различным питанием его
элементов (катушки и контакты). 1.5.2 Оценка и испытание компонентов
Оценка и
испытание компонентов должны проводиться следующим образом: - компонент,
который соответствует стандарту, гармонизированному со стандартом МЭК на
компоненты, должен проверяться на правильность применения его согласно
номинальным характеристикам. Он должен пройти соответствующие испытания как
составная часть оборудования согласно настоящему стандарту, за исключением
испытаний, которые являются частью предусмотренных в стандарте испытаний,
гармонизированном со стандартом МЭК на этот компонент; - компонент,
который не проверялся на соответствие стандарту, распространяющемуся на эти
компоненты, как указано выше, должен проверяться на правильность применения и
использования согласно его номинальным характеристикам. Он должен пройти
соответствующие испытания согласно настоящему стандарту как составная часть
оборудования, а также испытания по стандарту на компоненты в условиях, имеющих
место в оборудовании. Примечание -
Испытание на соответствие стандарту на компоненты проводят, как правило,
отдельно; - если не существует стандарта на компонент (ы), используемый (е) в
цепи и работающий (е) в условиях, не оговоренных стандартом, то он (они) должен
(ы) испытываться в условиях, имеющих место в оборудовании. Число образцов,
подлежащих испытанию, как правило, должно удовлетворять числу образцов,
требуемому соответствующим стандартом. 1.5.3

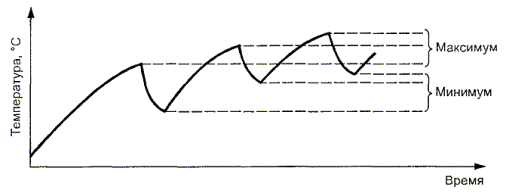

Устройства управления температурой
Испытания
устройств управления температурой должны проводиться согласно приложению К. 1.5.4
Трансформаторы
Трансформаторы
должны соответствовать требованиям настоящего стандарта, включая приложение С. 1.5.5 Соединительные кабели
СОЕДИНИТЕЛЬНЫЕ
КАБЕЛИ, поставляемые как часть оборудования, должны удовлетворять
соответствующим требованиям настоящего стандарта и не должны представлять
опасности в пределах значений, оговоренных настоящим стандартом, независимо от
того, являются они съемными или несъемными. 1.5.6 Конденсаторы в первичных цепях
Конденсатор,
включенный между проводами ПЕРВИЧНОЙ ЦЕПИ или между фазным проводом и проводом
нейтрали, должен соответствовать требованиям ГОСТ МЭК 384-14, раздел X1 или Х2. Длительность воздействия
влажного тепла в установившемся режиме испытаний, как определено в 4.12 ГОСТ
МЭК 384-14, составляет 21 сут. Конденсатор,
включенный между ПЕРВИЧНОЙ ЦЕПЬЮ и защитным заземлением, должен соответствовать
требованиям ГОСТ МЭК 384-14, разделы Y1, Y2 или Y4. Примечание -
Указанные выше требования не применяют для конденсаторов, включенных между
ВТОРИЧНОЙ ЦЕПЬЮ С ОПАСНЫМ НАПРЯЖЕНИЕМ и землей. Для таких конденсаторов электрическую
прочность изоляции, проверенную по 5.2.2, считают достаточной. Соответствие
проверяют осмотром. 1.5.7 Двойная или усиленная изоляция, шунтированная компонентами
Соответствие
1.5.7.1
- 1.5.7.3
проверяют осмотром и необходимыми испытаниями. 1.5.7.1 Шунтирующие
конденсаторы Разрешается
шунтировать ДВОЙНУЮ или УСИЛЕННУЮ ИЗОЛЯЦИЮ: - одним
конденсатором, соответствующим ГОСТ МЭК 384-14, раздел Y1, или - двумя
конденсаторами, соединенными последовательно, каждый из которых соответствует
ГОСТ МЭК 384-14, раздел Y2 или Y4. Любой
конденсатор, соответствующий ГОСТ МЭК 384-14, раздел Y1, обеспечивает УСИЛЕННУЮ
ИЗОЛЯЦИЮ. Если используют
два конденсатора, соединенные последовательно, то каждый из них должен быть
рассчитан на общее РАБОЧЕЕ НАПРЯЖЕНИЕ, и они должны иметь одну и ту же
номинальную величину емкости. Разрешается
шунтировать ДВОЙНУЮ или УСИЛЕННУЮ ИЗОЛЯЦИЮ двумя резисторами, включенными
последовательно. Каждый из них должен соответствовать требованиям 2.10.3 и 2.10.4 при приложении
между их выводами общего РАБОЧЕГО НАПРЯЖЕНИЯ в паре, а также они должны иметь
одну и ту же номинальную величину сопротивления. Если доступные
проводящие части или цепи отделены от других частей ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИЕЙ,
которую шунтируют компонентами в соответствии с 1.5.7.1 или 1.5.7.2,
доступные части должны удовлетворять требованиям для ЦЕПЕЙ С ОГРАНИЧЕНИЕМ ТОКА,
приведенным в 2.4.
Эти требования применяют в случае, когда изоляция выдерживает испытание
электрической прочности. 1.5.8 Компоненты в оборудовании, питаемом от
энергетической системы типа IT
В оборудовании,
которое подключают к энергетической системе типа IT, компоненты, стоящие между
фазовым проводом и землей, должны быть рассчитаны на фазное напряжение. Тем не
менее конденсаторы, рассчитанные на напряжение цепи фаза - нейтраль,
допускаются для применения в этих цепях, если они соответствуют ГОСТ МЭК
384-14, классы Yl, Y2 или Y4. Примечания 1
Вышеуказанные конденсаторы испытывают на прочность при напряжении, в 1,7 раза
большем, чем номинальное напряжение конденсатора. 2 В Норвегии, конденсаторы, предназначенные для использования в

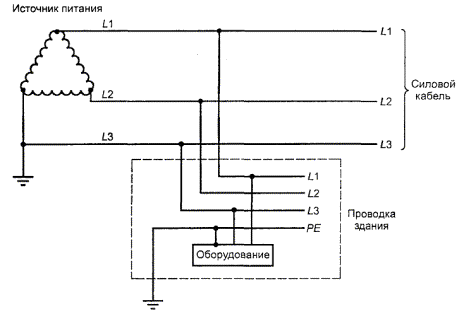

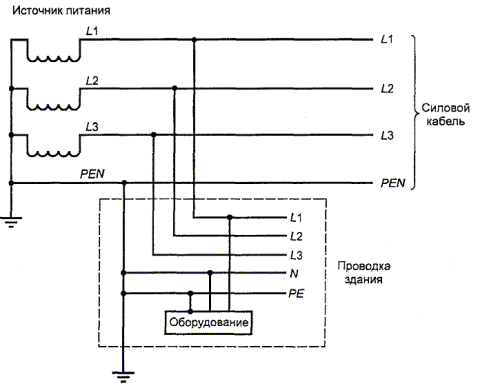

ЭНЕРГОСИСТЕМАХ IT (см.
приложение V, рисунок V7), должны иметь значение номинального
напряжения, равное фазному. Соответствие
проверяют осмотром. 1.6
Подключение к сети питания
1.6.1
Энергосистемы переменного тока
Энергосистемы
переменного тока классифицируют как системы TN, ТТ или IT (см.
приложение V). Примечание - В
Австралии применяют систему TN-S и другие системы. 1.6.2 Потребляемый ток
Установившееся
значение тока, потребляемого оборудованием при НОРМАЛЬНОЙ НАГРУЗКЕ, не должно
превышать значения НОМИНАЛЬНОГО ТОКА более чем на 10%. Соответствие
проверяют измерением тока, потребляемого оборудованием при НОРМАЛЬНОЙ НАГРУЗКЕ,
и выполнением следующих условий: - в случаях,
когда оборудование имеет более чем одно значение НОМИНАЛЬНОГО НАПРЯЖЕНИЯ,
потребляемый ток измеряют при каждом значении НОМИНАЛЬНОГО НАПРЯЖЕНИЯ; - в случаях,
когда оборудование имеет один или более диапазонов НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ,
потребляемый ток измеряют в начале и в конце каждого диапазона НОМИНАЛЬНОГО
НАПРЯЖЕНИЯ. Если на маркировке указано одно значение НОМИНАЛЬНОГО ТОКА (см. 1.7.1),
его сравнивают с наибольшей величиной измеренного потребляемого тока для
соответствующего диапазона напряжений. В случаях, когда в маркировке указаны
два значения НОМИНАЛЬНОГО ТОКА, разделенные тире, их сравнивают с двумя
величинами, измеренными для соответствующих диапазонов напряжений. В каждом
случае измеряемые показания снимают после стабилизации потребляемого тока. Если
значение тока изменяется в течение нормального цикла работы, за устойчивое
значение принимают среднюю величину тока, измеренную среднеквадратичным
самопишущим амперметром за наблюдаемый период времени. 1.6.3 Допустимые пределы напряжения для ручного
оборудования
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ РУЧНОГО ОБОРУДОВАНИЯ не должно превышать 250 В. Соответствие
проверяют осмотром. 1.6.4 Провод, подсоединенный к нейтрали
Провод,
подсоединенный к нейтрали, при его наличии, должен быть изолирован от земли и
КОРПУСА во всем оборудовании, так же как фазный провод. Компоненты,
подключенные между нейтралью и землей, должны быть рассчитаны на напряжение, равное
напряжению между фазой и нейтралью. Соответствие
проверяют осмотром. 1.7
Маркировка и инструкции
Примечание
- Дополнительные требования для маркировки и инструкций содержатся в
следующих пунктах: 2.1.1.2
доступ ПОЛЬЗОВАТЕЛЯ в батарейный отсек; 2.6.1 незаземленные части в ОБЛАСТЯХ, ДОСТУПНЫХ ДЛЯ
ОБСЛУЖИВАНИЯ; 2.7.1 защита, предусмотренная составной частью сети
здания; 2.7.6 плавкий предохранитель в нейтрали; 3.4.11 питание от нескольких источников; 4.1
устойчивость оборудования; 4.3.3 регулируемые управляющие устройства; 4.3.5 соединение штепсельных вилок и розеток; 4.4.2
опасные подвижные части; 4.6.2 стационарное оборудование на невозгораемом полу; 5.1.7 ТОК ПРИКОСНОВЕНИЯ, превышающий 3,5 мА; 5.1.8.2
суммирование ТОКОВ ПРИКОСНОВЕНИЯ; 6.1.2.2 заземление оборудования, соединенного с
ТЕЛЕКОММУНИКАЦИОННОЙ СЕТЬЮ. 1.7.1 Электрические параметры
Оборудование
снабжают маркировкой с указанием номинальных электрических параметров,
предназначенной для правильного определения напряжения, частоты и потребляемого
тока. Если блок не
оснащен средствами для прямого подключения к СЕТИ ЭЛЕКТРОПИТАНИЯ, то не должно
быть маркировки любых электрических номиналов, таких как НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ, НОМИНАЛЬНЫЙ ТОК или НОМИНАЛЬНАЯ ЧАСТОТА. На
оборудовании, предназначенном для установки ОПЕРАТОРОМ, маркировка должна быть
легко читаемой и расположенной в ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, включая также
любую область, которая видима только после открывания ОПЕРАТОРОМ дверцы или
крышки. Если ручка селектора напряжения не доступна ОПЕРАТОРУ, маркировка
должна указывать НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ для оборудования, установленное
производителем; это указание может быть временным. Маркировка разрешается на
любой внешней поверхности, кроме нижней поверхности оборудования, имеющего массу
более 18 кг. К тому же в СТАЦИОНАРНОМ ОБОРУДОВАНИИ маркировка должна быть
видима после того, как оно будет установлено для нормальной эксплуатации. Для
оборудования, предназначенного для установки ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ, и в
случае, если маркировка расположена в ОБЛАСТИ, ДОСТУПНОЙ ДЛЯ ОБСЛУЖИВАНИЯ,
место размещения постоянной маркировки должно указываться в инструкциях по
установке или быть легко видимым на оборудовании. Разрешается
использовать с этой целью временную маркировку. Маркировка
должна содержать следующую информацию: - НОМИНАЛЬНОЕ
(ЫЕ) НАПРЯЖЕНИЕ (Я) или ДИАПАЗОН НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ в вольтах. Диапазон
напряжения должен иметь соединительный знак (-) между минимальным и
максимальным значениями НОМИНАЛЬНОГО НАПРЯЖЕНИЯ. Если указаны несколько
значений НОМИНАЛЬНЫХ
НАПРЯЖЕНИЙ или ДИАПАЗОНОВ НАПРЯЖЕНИЙ, они должны отделяться косой чертой (/). Примечание
1 - Примеры маркировки номинального напряжения: - ДИАПАЗОН НОМИНАЛЬНОГО НАПРЯЖЕНИЯ: 220 - 240 В.
Это означает, что оборудование спроектировано для подключения к сети
электропитания, имеющей любое напряжение от 220 до 240 В; - несколько НОМИНАЛЬНЫХ
НАПРЯЖЕНИЙ: 120/220/240 В. Это означает, что оборудование спроектировано для
подключения к сети электропитания, имеющей напряжение 120 или 220, или 240 В;
обычно требуется соответствующая установка переключателя. Если
оборудование предназначено для подключения к обоим фазным проводам и нейтрали
однофазной трех проводной энергосистемы, в маркировке должны указываться фазное
и линейное напряжения, разделенные косой чертой, с пояснением «Три провода плюс
защитная земля»: «3ПР + ЗЗ», «3W + РЕ» или аналогичным. Примечание 2 - Несколько примеров обозначения указанной выше системы: 120/240 В; 3 провода + ЗЗ; 120/240 V; 3 wire + РЕ 120/240 В: 3ПР + (МЭК 60417-1, № 5019
[1]);
120/240 V; 3W + 120/240 В: 2 провода +
нейтраль + ЗЗ; 2W + N +
РЕ; - символ,
обозначающий характер источника питания, используют только для источника
постоянного тока; - НОМИНАЛЬНАЯ
ЧАСТОТА или НОМИНАЛЬНЫЙ ДИАПАЗОН ЧАСТОТ в герцах, если оборудование не
рассчитано только на постоянный ток; - НОМИНАЛЬНЫЙ
ТОК в миллиамперах или амперах: для
оборудования с несколькими НОМИНАЛЬНЫМИ НАПРЯЖЕНИЯМИ НОМИНАЛЬНЫЙ ТОК должен
быть обозначен так, чтобы различные номинальные токи были отделены косой
чертой, а соотношение между номинальным напряжением и номинальным током было
очевидным; в оборудовании
с ДИАПАЗОНОМ НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ указывают максимальное значение
НОМИНАЛЬНОГО ТОКА или диапазон значения тока; маркировка для
НОМИНАЛЬНОГО ТОКА группы блоков, имеющих общее подключение к электропитанию,
должна размещаться на том блоке, который непосредственно подключен к СЕТИ
ПИТАНИЯ ПЕРЕМЕННОГО ТОКА. НОМИНАЛЬНЫЙ ТОК, указанный на этом блоке, должен быть
суммарным током, который может протекать по цепи, и должен включать токи всех
блоков группы, которые могут быть запитаны одновременно через данный блок и
работать одновременно. Примечание
3 - Примеры маркировки НОМИНАЛЬНОГО ТОКА: - для оборудования с несколькими НОМИНАЛЬНЫМИ
НАПРЯЖЕНИЯМИ: 120/240 В; 2,4/1,2 А; - для оборудования с ДИАПАЗОНОМ НОМИНАЛЬНОГО
НАПРЯЖЕНИЯ: 100 - 240 В; 2,8 А, 100 - 240 В; 2,8 - 1,1 А, 100 - 120 В; 2,8 А, 200 - 240 В; 1,4 А; - наименование
изготовителя, торговый или фирменный знак; - обозначение
модели или типа, присваиваемое изготовителем; - символ МЭК 60417-2, № 5172 [2]
(только для ОБОРУДОВАНИЯ КЛАССА II). Разрешены
дополнительные обозначения при условии, что они не будут приводить к
неправильному пониманию. Используемые
символы должны отвечать требованиям ГОСТ
Р 51362 или МЭК 60417-1 [1]. 1.7.2 Инструкция по безопасности
Изготовитель
должен предоставить ПОЛЬЗОВАТЕЛЮ достаточную информацию об условиях, соблюдение
которых гарантирует безопасность в пределах области распространения настоящего
стандарта. Если необходимо
предпринимать специальные меры предосторожности для избежания возникновения
опасности при работе, установке, обслуживании, транспортировании или хранении
оборудования, то изготовитель должен подготовить необходимые инструкции. Примечания 1 Специальные меры предосторожности могут быть
необходимы, например, при подключении оборудования к источнику электропитания и
соединении между собой отдельных блоков, если таковые имеются. 2 При необходимости, инструкции по монтажу могут
включать дополнительные национальные требования. 3 Информация по обслуживанию предоставляется
обычно только ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ. 4 В Норвегии и Швеции
ОБОРУДОВАНИЕ КЛАССА I
СО ШНУРОМ, предназначенное для подсоединения к телефонной сети или аналогичной
системе связи, имеет маркировку, в которой указано, что оно должно быть
подсоединено к магистральному разъему, обязательно заземленному. Инструкции по
эксплуатации, а также по установке ОБОРУДОВАНИЯ С ШНУРОМ, предназначенного для
установки ПОЛЬЗОВАТЕЛЕМ, должны быть для него доступны. Если устройство
отключения не входит в состав оборудования (см. 3.4.3) или в качестве
отключающего устройства используют вилку шнура, то инструкция по установке
должна предусматривать: - для ПОСТОЯННО
ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ легкодоступное устройство для разъединения должно
быть включено в проводку, расположенную в здании; - для
оборудования, подключаемого с помощью вилки, розетка должна быть установлена
вблизи оборудования и быть легкодоступна. Для
оборудования, выделяющего озон, инструкции по установке и эксплуатации должны
упоминать о необходимости принятия мер предосторожности, гарантирующих, что
концентрация озона будет ограничена безопасным значением. Примечание 5 -
Рекомендуемый в настоящее время предел концентрации озона равен 0,2 мг/м3,
рассчитанный на восьмичасовую длительность воздействия. Следует учитывать, что

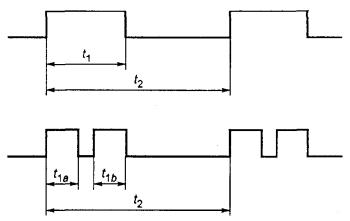

озон тяжелее воздуха. 1.7.3 Циклы кратковременной работы
На
оборудовании, предназначенном для КРАТКОВРЕМЕННОЙ или ПРЕРЫВИСТОЙ РАБОТЫ,
должна быть маркировка НОМИНАЛЬНОЙ ПРОДОЛЖИТЕЛЬНОСТИ РАБОТЫ или НОМИНАЛЬНОЙ
ПРОДОЛЖИТЕЛЬНОСТИ РАБОТЫ с номинальным периодом отключения, если время работы
не ограничено конструктивно или не определено режимом НОРМАЛЬНОЙ НАГРУЗКИ. Маркировка
КРАТКОВРЕМЕННОЙ или ПРЕРЫВИСТОЙ РАБОТЫ должна соответствовать нормальной
эксплуатации. В маркировке
ПРЕРЫВИСТОЙ РАБОТЫ НОМИНАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ должна быть указана
перед номинальной продолжительностью нерабочего состояния, и они должны быть
разделены косой чертой. 1.7.4 Установка напряжения сети
Для
оборудования, имеющего несколько НОМИНАЛЬНЫХ НАПРЯЖЕНИЙ или ЧАСТОТ, способ их
установки должен быть полностью описан в руководстве по обслуживанию или
инструкции по монтажу. В случае, если
средством переключения является устройство не общепринятой конструкции и способ
его установки не очевиден, то в маркировке номинальных характеристик или рядом
должна быть помещена следующая или аналогичная надпись: ИЗУЧИТЕ
ИНСТРУКЦИЮ ПО МОНТАЖУ ПЕРЕД ПОДКЛЮЧЕНИЕМ К ИСТОЧНИКУ ПИТАНИЯ 1.7.5
Сетевые розетки в оборудовании
Если какая-либо
стандартная сетевая розетка доступна ОПЕРАТОРУ, то около нее должна быть
помещена маркировка с информацией о максимально допустимой нагрузке, которую
можно подключить к этой розетке. Примером
стандартной розетки электропитания могут служить розетки, соответствующие ГОСТ
7396.1. 1.7.6 Обозначение плавких предохранителей
Маркировка
должна быть размещена около каждого плавкого предохранителя или держателя
плавкого предохранителя, или на держателе плавкого предохранителя, или в другом
месте при условии, что будет очевидно, к какому
держателю или предохранителю она относится. Маркировка должна содержать
информацию о номинальном токе плавкого предохранителя и, в случае применения
плавкого предохранителя на разные номинальные напряжения, о номинальном
напряжении. При
использовании плавких предохранителей со специальными характеристиками,
например с временем задержки или разрывной способностью, необходимо указать тип
плавкого предохранителя. Для плавких
предохранителей, не размещенных в ОБЛАСТЯХ ДОСТУПА ОПЕРАТОРА, и для впаянных
плавких предохранителей, размещенных в ОБЛАСТЯХ ДОСТУПА ОПЕРАТОРА, разрешается
однозначная перекрестная ссылка (например, F1, F2 и т.д.) на документацию по
обслуживанию, которая должна содержать соответствующие инструкции. Примечание - См. 2.7.6 о
других предупреждениях для ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА. 1.7.7 Клеммы
1.7.7.1 Клеммы
защитного заземления Клемма,
предназначенная для подключения ПРОВОДА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ, должна
обозначаться символом (МЭК 60417-2, № 5019 [2].
Этот символ не должен использоваться для других заземляющих
клемм. Не требуется маркировка клемм для подключения ПРОВОДОВ ЗАЩИТНОГО
СОЕДИНЕНИЯ, однако там, где такие клеммы маркируют, должен применяться символ (МЭК 60417-2, № 5017 [2]). Следующие положения исключены из упомянутых выше требований: - в случаях, когда клеммы для подключения сети расположены на составных
блоках (например, блок клемм) или субблоках (например, источник питания),
символ разрешен для защитного заземления вместо ; - на субблоках или составных блоках (компонентах) символ разрешен вместо символа при условии, что это не приведет к
путанице. Эти символы не
должны наноситься на винты или другие части, которые могут быть сняты при
подключении проводов. Настоящее
требование применяется к клеммам, предназначенным для подключения ПРОВОДА
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ, являющегося составной частью сетевого шнура питания либо
шнура, подводимого вместе с проводами питания. 1.7.7.2 Клеммы
для проводников сетевого электропитания переменного тока Для ПОСТОЯННО
ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ и оборудования с НЕСЪЕМНЫМИ ШНУРАМИ ЭЛЕКТРОПИТАНИЯ: - клеммы,
предназначенные только для подключения провода нейтрали СЕТЕВОГО
ЭЛЕКТРОПИТАНИЯ, если он вообще имеется, должны быть обозначены буквой N, и - для
трехфазного оборудования, если неправильное чередование фаз может вызвать
перегрев или другую опасность, клеммы, предназначенные для подключения проводов
СЕТЕВОГО ЭЛЕКТРОПИТАНИЯ, должны маркироваться таким образом, чтобы при
пользовании любой инструкцией по установке в последовательности чередования фаз
не было неоднозначности. Эта маркировка
не должна наноситься на винты или другие части, которые могут быть сняты при
подключении проводов. 1.7.8 Органы управления и индикаторы
1.7.8.1
Обозначение, размещение и маркировка Индикаторы,
переключатели и другие органы управления, от которых зависит безопасность,
должны быть маркированы или размещены так, чтобы было четко указано, какую
функцию они выполняют, за исключением случаев, когда отсутствие необходимости в
этих мерах очевидно. Маркировка и
обозначения для выключателей и других управляющих устройств должны быть
расположены также: - рядом с
выключателем или управляющим устройством, или - в ином месте,
когда очевидно, к какому выключателю или управляющему устройству маркировка
относится. Обозначения,
использованные с этой целью, где бы они ни применялись, должны быть понятными
без знания языков, национальных стандартов, и т.п. 1.7.8.2 Окраска Органы
управления и индикация, обеспечивающие безопасность, должны иметь окраску в
соответствии с ГОСТ
29149. Для функциональных органов управления и индикаторов возможно применение
любой окраски, включая красную, если очевидно, что они не связаны с
безопасностью. 1.7.8.3
Обозначения Органы управления, обеспечивающие режимы ВКЛЮЧЕНО и ВЫКЛЮЧЕНО, например
переключатели, кнопки и т.п., обозначают следующим образом. Для обозначения
режима ВКЛЮЧЕНО используют символ а для режима ВЫКЛЮЧЕНО символ (МЭК 60417-2, № 5007 и 5008 [2]). Для кнопок с двумя
рабочими положениями используют символ (МЭК 60417-2, № 5010 [2]). Символы и разрешены для обозначения положений
ВЫКЛЮЧЕНО, ВКЛЮЧЕНО на любых выключателях
первичного или вторичного контура сетевого питания, включая разъединители. Режим «ДЕЖУРНЫЙ» должен обозначаться символом (МЭК 60417-1, № 5009 [1]). 1.7.8.4
Использование цифр при маркировке Если для
обозначения различных положений органа управления применяют цифры, положение
«ВЫКЛЮЧЕНО» должно быть обозначено цифрой 0 (ноль), а цифры большего значения
обозначают увеличение регулируемой величины. 1.7.9 Изоляция при подключении оборудования к нескольким
источникам питания
Если имеется
более одного подключения оборудования к ОПАСНОМУ НАПРЯЖЕНИЮ питания или
ОПАСНОМУ ЭНЕРГЕТИЧЕСКОМУ УРОВНЮ, то должна быть хорошо видимая маркировка,
расположенная вблизи от места доступа ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА к опасным
частям, указывающая, какое отключающее устройство отсоединяет все оборудование
одновременно и какие отключающие устройства могут быть использованы для
отключения каждой секции оборудования в отдельности. 1.7.10 Системы энергоснабжения типа IT
Если
оборудование сконструировано или, при необходимости, модифицировано для
подключения к системе энергоснабжения типа IT, то об этом должно быть указано
в инструкции по установке оборудования. 1.7.11 Термореле и другие устройства регулировки
ТЕРМОРЕЛЕ и
подобные регулирующие устройства, предназначенные для регулирования при монтаже или нормальной эксплуатации, должны быть снабжены указанием
направления увеличения или уменьшения регулируемого параметра. Допустимо
обозначение «+» и «-». 1.7.12 Язык
Инструкции и
маркировка оборудования, относящиеся к безопасности, должны быть написаны на
языке страны, в которой оборудование должно устанавливаться. Примечание - Документация, предназначенная для
использования только ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ, может быть только на английском
языке. 1.7.13 Долговечность
Любая
маркировка, отвечающая требованиям настоящего стандарта, должна быть
долговечной и разборчивой. Для нормальной эксплуатации также должна быть
обеспечена долговечность маркировки. Соответствие
проверяют осмотром и протиркой маркировки вручную в течение 15 с кусочком
ткани, пропитанной водой, а затем в течение 15 с - тканью, пропитанной
бензином. После испытания маркировка должна остаться четкой и разборчивой, не
должно быть нарушено крепление пластины с маркировкой и она не должна
коробиться. Бензин,
используемый для испытаний, должен представлять собой раствор гексана в
алифатических соединениях с максимальным содержанием ароматических веществ не
более 0,1% от объема, значением каури-бутанола 29: начальной точкой кипения
приблизительно 65 °С, точкой испарения приблизительно 69 °С, удельной массой
приблизительно 0,7 кг/л. 1.7.14 Съемные части
Маркировка не
должна размещаться на съемных частях, которые могут быть заменены таким
образом, что маркировка будет давать неправильную информацию. 1.7.15 Литиевые батареи
Если в
оборудовании применяют сменную батарею, и неправильная замена может привести к
взрыву (например, литиевая батарея), то к оборудованию предъявляют следующие
требования: - при
размещении батареи в ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, рядом должна быть помещена
предупреждающая надпись, либо соответствующее предупреждение должно быть
записано в инструкции по эксплуатации и обслуживанию; - при
размещении батареи где-либо в другом месте оборудования надпись должна быть
помещена рядом с батареей, либо соответствующее предупреждение должно быть
записано в инструкции по эксплуатации. Маркировка
должна содержать следующий или аналогичный текст: ОСТОРОЖНО!
Соответствие
проверяют осмотром. 1.7.16 Доступ оператора
Если необходимо
иметь доступ при помощи инструмента в ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, то все
остальные места этой области, содержащие опасность, не должны быть доступны
ОПЕРАТОРУ при использовании ИНСТРУМЕНТА, или эти места должны иметь надписи,
запрещающие доступ ОПЕРАТОРА. Знак маркировки опасности поражения электрическим током (ИСО 3864, № 5036 [3]). 1.7.17 Оборудование для установки в помещениях с ограниченным доступом
Для
оборудования, предназначенного для установки в помещениях с ограниченным
доступом, инструкция по установке должна содержать указания об этом назначении. 2 ЗАЩИТА ОТ
ОПАСНОСТИ
2.1 Защита
от поражения электрическим током и энергетической опасности
Примечание - В
Австралии предъявляют дополнительные требования по защите. 2.1.1 Защита в доступных рабочих областях
Защита от
поражения электрическим током от частей, находящихся под напряжением,
основывается на принципе, что ОПЕРАТОРУ разрешен доступ к: - открытым
(оголенным) частям ЦЕПЕЙ БСНН; - открытым
(оголенным) частям ЦЕПЕЙ С ОГРАНИЧЕНИЕМ ТОКА; - ЦЕПЯМ НТС в
условиях, устанавливаемых 2.1.1.1. Доступ к другим
частям, находящимся под напряжением, и их изоляции ограничивают, как
установлено в 2.1.1.1. Дополнительные
требования по защите от поражения электрическим током установлены в 2.1.1.5. 2.1.1.1
Доступ к частям, находящимся под напряжением Оборудование
должно быть сконструировано таким образом, чтобы в ЗОНЕ ДОСТУПА ОПЕРАТОРА
имелась необходимая защита от прикосновения с: - оголенными
частями ЦЕПЕЙ СНН; - оголенными
частями, находящимися под ОПАСНЫМ НАПРЯЖЕНИЕМ; -
ФУНКЦИОНАЛЬНОЙ или ОСНОВНОЙ ИЗОЛЯЦИЕЙ частей или проводов ЦЕПЕЙ СНН, кроме
разрешенных в 2.1.1.3; -
ФУНКЦИОНАЛЬНОЙ или ОСНОВНОЙ ИЗОЛЯЦИЕЙ частей или проводов, находящихся под
ОПАСНЫМ НАПРЯЖЕНИЕМ. Примечание 1 -
ФУНКЦИОНАЛЬНАЯ ИЗОЛЯЦИЯ включает в себя такую изоляцию, как лак, эмаль на основе
растворителей, обычная бумага, хлопок, окисная пленка, изоляция, способная к
перемещениям, например изоляционные бусы или компаунды, не являющиеся
самотвердеющей смолой. Данный перечень не является исчерпывающим; -
незаземленными проводящими частями, отделенными только ФУНКЦИОНАЛЬНОЙ или
ОСНОВНОЙ ИЗОЛЯЦИЕЙ от цепей СНН или цепей, находящихся под ОПАСНЫМ НАПРЯЖЕНИЕМ; - оголенными
частями ЦЕПЕЙ НТС, кроме тех, доступ к которым разрешается: контакты

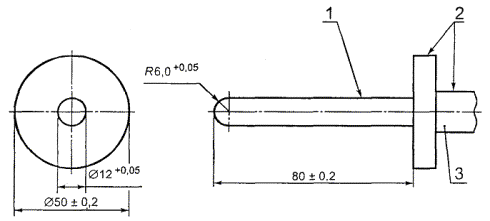

разъемов, не доступные для прикосновения испытательным калибром (рисунок 2С); оголенные
проводящие части, расположенные в батарейном отсеке, соответствующие 2.1.1.2; оголенные
проводящие части цепей НТС-1, имеющие любую точку связанную (в соответствии с 2.6.1е) с клеммой
защитного заземления; оголенные
проводящие части разъемов в цепях НТС-1, отделенные от доступных незаземленных
проводящих частей оборудования в соответствии с 6.2.1. Примечания 2 Типичный пример - оболочка коаксиального
разъема. 3 Доступ к цепям НТС-1 и
НТС-3 через другие цепи также ограничивается по 6.2.1 в некоторых случаях. Неограниченный
доступ разрешается к ЦЕПЯМ С ОГРАНИЧЕНИЕМ ТОКА. Эти требования относятся ко
всем положениям подключенного и работающего при нормальных условиях
эксплуатации оборудования. Защита должна
обеспечиваться изоляцией, ограждением или блокировкой. Соответствие
проверяют следующими процедурами: a)
обследованием; b)

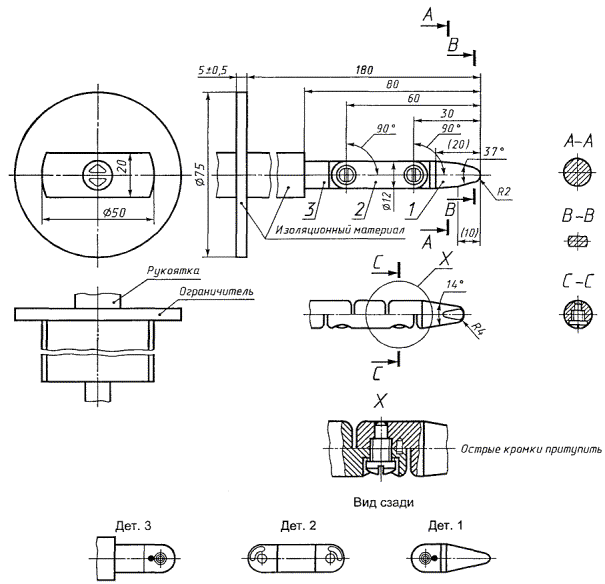

испытательным пальцем (рисунок 2А),
который не должен входить в контакт с вышеописанными частями при помещении его
в отверстия корпуса после удаления частей, которые могут быть сняты ОПЕРАТОРОМ,
включая держатели плавких предохранителей, а также после открытия доступных для
ОПЕРАТОРА дверей и крышек. При испытаниях разрешается оставлять лампы на месте.
Доступные для съема ОПЕРАТОРОМ соединители, кроме вилок и штепсельных розеток,
соответствующих ГОСТ
7396.1, должны быть также испытаны в состоянии разъединения; c)

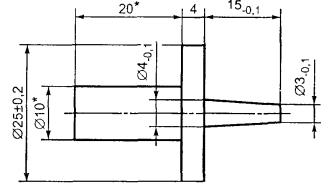

испытательным штырем (рисунок 2В),
который не должен входить в контакт с оголенными частями, находящимися под
ОПАСНЫМ НАПРЯЖЕНИЕМ, при проникновении через отверстия внешнего ЭЛЕКТРИЧЕСКОГО
КОРПУСА. Доступные для съема находящиеся в работе части, включая держатели
плавкого предохранителя и лампы, не удаляют со своих мест, а доступные для
ОПЕРАТОРА двери и крышки оставляют закрытыми в течение испытания; d) испытательным калибром (рисунок 2С), там, где это необходимо. Испытательные
палец и штырь для случаев, указанных выше, прикладывают без особого усилия во
всех возможных положениях. Оборудование, устанавливаемое на полу, массой более
40 кг не наклоняют. При
испытаниях встраиваемого, размещаемого в стойке оборудования, а также
оборудования, являющегося составной частью другого оборудования, доступ должен
проверяться с учетом ограничений, установленных изготовителем к способу монтажа
в инструкции по установке. Отверстия,
препятствующие проникновению испытательного пальца, согласно подпункту b),
испытывают с помощью прямого не шарнирного испытательного пальца,
прикладываемого с усилием 30 Н. В случае, если этот испытательный палец входит
в отверстие, то испытание по подпункту b) повторяют без приложения
усилия. Примечание 4 - Если
для определения наличия электрического контакта используют индикатор, то
необходимо принять меры предосторожности, обеспечивающие защиту компонентов
электронных цепей от повреждения. Требования,
приведенные выше, относящиеся к контакту с частями, находящимися под ОПАСНЫМ
НАПРЯЖЕНИЕМ, применимы только для опасного напряжения, не превышающего 1000 В
переменного тока или 1500 В постоянного тока. Для более высоких напряжений
контакт не разрешен, и должен обеспечиваться воздушный зазор между частями,
находящимися под ОПАСНЫМ НАПРЯЖЕНИЕМ, и испытательным пальцем (рисунок 2А) или испытательным штырем (рисунок 2В), располагаемых в самых неблагоприятных
положениях. Этот воздушный зазор должен быть не менее минимального ЗАЗОРА, как
определено в 2.10.3
для ОСНОВНОЙ ИЗОЛЯЦИИ, или он должен выдерживать испытание на соответствующую

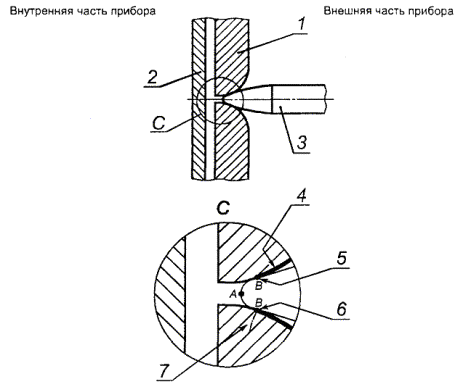

электрическую прочность по 5.2.2 (см. рисунок F.12, точка А). Если
составные части подвижны, например предназначены для натяжения ремня, то
проверка испытательным пальцем должна быть выполнена с каждой составной частью
в наиболее неблагоприятном для нее положении из диапазона регулирования, при
этом, в случае необходимости, ремень должен быть снят. Неуказанные предельные отклонения: - угловые от 14° до 37°..………...±15 - на радиусы......………..………..±0,1 мм - на линейные размеры: до 15 мм включ....……….-0,1 мм от 15 до 25 мм включ……±0,1 мм св. 25 мм......……………...±0,3 мм Материал пальца - закаленная сталь. Палец должен сгибаться на угол 90º+10º только в
одном направлении. Примечания 1 Штифты и канавки используют для ограничения
подвижности пальца на угол до 90°. 2 Размеры в скобках даны для справок. 3 Испытательный палец
взят из ГОСТ Р МЭК 61032, рисунок 2, испытательный щуп В. Значения допусков
сохранены. Рисунок
2А - Испытательный палец * Размеры - свободные. Примечание -
Испытательный штырь взят из ГОСТ Р МЭК 61032, рисунок 8, испытательный щуп 13.
Значения допусков сохранены. Рисунок
2В - Испытательный штырь 1 - проводящий материал; 2 - непроводящий
материал; 3 - рукоятка Рисунок
2С - Испытательный калибр Доступ к
проводящим частям НТС ЦЕПЕЙ, находящимся внутри батарейного отсека в
оборудовании, разрешается при выполнении всех следующих условий: - отсек имеет
дверцу, которая требует специальной операции для открывания, например
использование ИНСТРУМЕНТА, или воздействия на запирающее устройство; - НТС цепи
недоступны, когда дверца закрыта; - применена
маркировка около дверцы или на дверце, если последняя закреплена в
оборудовании, с инструкциями по мерам предосторожности для защиты ПОЛЬЗОВАТЕЛЯ,
когда дверца открыта. Примечание -
Информация об отключении телефонного шнура до открытия дверцы является примером
приемлемой инструкции. Соответствие
проверяют осмотром. Доступ
ОПЕРАТОРА к изоляции внутренней проводки СНН ЦЕПЕЙ допускается в случае, когда: a) изоляция
удовлетворяет требованиям для ДОПОЛНИТЕЛЬНОЙ ИЗОЛЯЦИИ, подробно описанным в 3.1.4,
или b) всем
следующим положениям: - ОПЕРАТОРУ нет
необходимости прикасаться к проводам; провода располагаются так, что ОПЕРАТОР
не сможет потянуть их, или так закреплены, что точки контактов не будут
подвергаться натяжению; - провода
проложены и зафиксированы таким образом, чтобы они не касались доступных
незаземленных металлических частей; - изоляция
выдерживает испытание на электрическую прочность по 5.2.2 для ДОПОЛНИТЕЛЬНОЙ
ИЗОЛЯЦИИ; - толщина
изоляции не менее приведенной в таблице 2А. Таблица
2А - Толщина
изоляции внутренних проводов
Соответствие проверяют обследованием, измерениями и
испытаниями по 5.2.2. 2.1.1.4
Доступ к цепям опасного напряжения Если изоляция
внутренней проводки, находящаяся под опасным напряжением, доступна для
ОПЕРАТОРА или не проложена и не зафиксирована так, чтобы предотвратить
прикосновение к доступным незаземленным частям, то она должна удовлетворять
требованиям 3.1.4
для ДВОЙНОЙ ИЛИ УСИЛЕННОЙ ИЗОЛЯЦИИ. Соответствие
проверяют обследованием, измерением и, при необходимости, испытанием. 2.1.1.5
Энергетическая опасность В ОБЛАСТИ
ДОСТУПА ОПЕРАТОРА не должно быть энергетической опасности. Соответствие
проверяют с помощью испытательного пальца (рисунок 2А, см. 2.1.1.1) в выпрямленном положении,
прикладываемого без особого усилия. Испытательный палец не должен создавать
перемычки между двумя или более оголенными частями (одна из них может
представлять собой заземленную токопроводящую часть), между которыми существует
ОПАСНЫЙ ЭНЕРГЕТИЧЕСКИЙ УРОВЕНЬ. 2.1.1.6 Органы
ручного управления Токопроводящие
рукоятки, ручки, рычаги, кнопки управления и другие подобные органы управления
не должны контактировать с частями под ОПАСНЫМ НАПРЯЖЕНИЕМ или цепями СНН и
НТС. Рукоятки,
ручки, рычаги, кнопки управления и другие подобные части из токопроводящего
материала, при нормальной эксплуатации управляемые вручную и заземленные только
через вал или подшипник, должны удовлетворять одному из следующих требований: - быть отделены
от частей под ОПАСНЫМ НАПРЯЖЕНИЕМ с помощью ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИИ или - иметь
доступные части, покрытые ДОПОЛНИТЕЛЬНОЙ ИЗОЛЯЦИЕЙ. Соответствие
проверяют обследованием. 2.1.1.7 Разряд
конденсаторов в цепи первичного электропитания Оборудование
должно быть спроектировано так, чтобы при отключении СЕТЕВОГО ПИТАНИЯ при
помощи соединителя уменьшалась опасность удара электрическим током от заряда,
накопленного конденсаторами, подключенными к цепи ПЕРВИЧНОГО ЭЛЕКТРОПИТАНИЯ. Соответствие
проверяют обследованием оборудования и относящейся к нему схемы подключения к
сети электропитания, при этом принимают во внимание возможность отключения
питания при любом положении переключателя «ВКЛЮЧЕНО»/«ВЫКЛЮЧЕНО». Оборудование
должно быть выполнено таким образом, чтобы любой конденсатор номинальной
емкостью свыше 0,1 мкФ, подключенный к цепи ПЕРВИЧНОГО ЭЛЕКТРОПИТАНИЯ, имел
значение постоянной времени разряда, не превышающее: 1 с - для
ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ ТИПА А; 10 с - для
ПОСТОЯННО ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ и ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ
ТИПА В. Соответствующую
постоянную времени определяют по эффективной емкости в микрофарадах и
эффективному разрядному сопротивлению в мегаомах. Если трудно установить
значения эффективной емкости и сопротивления, то допускается использовать
измерение затухания напряжения. Примечание -
Постоянная времени равна промежутку времени, при котором значение напряжения
уменьшается до 37 % исходного значения. 2.1.2
Защита в областях, доступных для
обслуживания
В ОБЛАСТИ,
ДОСТУПНОЙ ДЛЯ ОБСЛУЖИВАНИЯ, к оборудованию применяют следующие требования. Оголенные части
под ОПАСНЫМ НАПРЯЖЕНИЕМ должны быть размещены таким образом или защищены так,
чтобы во время обслуживания других частей оборудования неумышленный контакт с оголенными
частями был невозможен. Оголенные части
под ОПАСНЫМ НАПРЯЖЕНИЕМ должны быть размещены таким образом или защищены так,
чтобы исключить возможность случайного замыкания с БСНН ЦЕПЯМИ или с НТС
ЦЕПЯМИ, например ИНСТРУМЕНТАМИ или испытательными пробниками, используемыми
ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ. Требования,
предъявляемые к непреднамеренным контактам с ЦЕПЯМИ СНН или НТС, отсутствуют.
Однако оголенные части, представляющие собой энергетическую опасность, должны
быть размещены и ограждены так, чтобы предотвратить возможность неумышленного
создания перемычек проводящими материалами, используемыми при обслуживании
других частей оборудования. Любые
ограждения, устанавливаемые в соответствии с 2.1.2, должны легко удаляться или заменяться при
обслуживании защищаемых частей. Соответствие
проверяют обследованием и измерением. При определении возможности
непреднамеренного контакта следует учитывать путь, по которому ОБСЛУЖИВАЮЩИЙ
ПЕРСОНАЛ имеет доступ к частям при работе непосредственно с ними или к рядом
расположенным частям. 2.1.3 Защита в областях ограниченного доступа
К оборудованию,
устанавливаемому в ОБЛАСТИ ОГРАНИЧЕННОГО ДОСТУПА, применяют требования для
ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, за исключением следующих случаев. Если ВТОРИЧНУЮ
ЦЕПЬ, находящуюся под ОПАСНЫМ НАПРЯЖЕНИЕМ, используют для электропитания
генератора посылок вызывного сигнала, соответствующего 2.3.1b, то контакт с оголенной
частью цепи при помощи испытательного пальца (рисунок 2А, см. 2.1.1.1) допускается. Однако такие
части должны размещаться или ограждаться таким образом, чтобы предотвратить неумышленный
контакт. Оголенные
части, представляющие энергетическую опасность, должны размещаться или
ограждаться таким образом, чтобы предотвратить непроизвольное соединение с
проводящими материалами. Не предъявляют
требования, к контакту с оголенными частями ЦЕПЕЙ НТС-1, НТС-2 и НТС-3. Соответствие
проверяют обследованием и измерением. При определении возможности
непреднамеренного контакта следует учитывать пути к доступным или оголенным
частям. 2.2 Цепи БСНН
2.2.1
Общие
требования В ЦЕПЯХ БСНН
напряжение должно быть безопасным для касания как в условиях нормальной
эксплуатации, так и после единичного повреждения (см. 1.4.14). Соответствие
2.2.1
- 2.2.4
проверяют обследованием и испытаниями. 2.2.2 Напряжения при нормальных условиях
При нормальных
условиях работы, в отдельной ЦЕПИ БСНН или во взаимно связанных ЦЕПЯХ БСНН,
значение напряжения между любыми двумя проводами ЦЕПИ или ЦЕПЕЙ БСНН и между
любым одним таким проводом и землей (см. 1.4.9) не должно превышать
42,4 В амплитуды напряжения переменного тока или 60 В постоянного тока. Примечание - Цепь,
удовлетворяющая приведенным выше требованиям, но подверженная перенапряжениям
от ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ, является ЦЕПЬЮ HTC-1. 2.2.3 Напряжения в условиях неисправности
За исключением
случаев, разрешенных в 2.3.2, при единичном повреждении (см. 1.4.14) значение напряжения между
любыми двумя проводами ЦЕПИ или ЦЕПЕЙ БСНН и между любым одним таким проводом и
землей (см. 1.4.9)
не должно превышать 42,4 В амплитуды напряжения переменного тока или 60 В
постоянного тока по истечении 0,2 с. Кроме того, недопустимо превышение
значения 71 В амплитуды напряжения переменного тока или 120 В постоянного тока. Примечание - В
Канаде и Соединенных Штатах исключение, упомянутое в 2.3.2, не разрешено. За исключением
метода, указанного в 2.2.4, должен применяться один из методов,
изложенных в 2.2.3.1 - 2.2.3.3. Это разрешается
для некоторых частей цепи (например, цепи трансформаторного выпрямителя),
соответствующих всем требованиям для БСНН ЦЕПИ и цепей, доступных для
ОПЕРАТОРА, в то же время к другим частям той же самой цепи, не соответствующим
всем требованиям для БСНН ЦЕПЕЙ, доступ ОПЕРАТОРУ не разрешают. 2.2.3.1
Разделение с помощью ДВОЙНОЙ или УСИЛЕННОЙ изоляции (метод 1) Если цепь БСНН
отделена от других цепей только ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИЕЙ, то применяют
один из следующих методов: - обеспечение
стабильного отделения с помощью барьеров, канавок или фиксации; - изоляция всех
соседних проводов из расчета наибольшего возможного значения их РАБОЧЕГО
НАПРЯЖЕНИЯ; - изоляция
проводов, цепей БСНН либо других цепей, удовлетворяющих требованиям к
ДОПОЛНИТЕЛЬНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИИ, из расчета возможного наибольшего
РАБОЧЕГО НАПРЯЖЕНИЯ; - обеспечение,
при необходимости, дополнительным слоем изоляции проводов ЦЕПИ БСНН либо
проводов других цепей; - использование
двух отдельных трансформаторов, включенных последовательно, тогда один из них
обеспечивает ОСНОВНУЮ ИЗОЛЯЦИЮ, а другой - ДОПОЛНИТЕЛЬНУЮ ИЗОЛЯЦИЮ; - использование
любых других средств, обеспечивающих равноценную изоляцию. 2.2.3.2 Разделение заземленным
экраном (метод 2) Если части ЦЕПИ
БСНН отделены от частей, находящихся под ОПАСНЫМ НАПРЯЖЕНИЕМ, заземленными
экраном или другими токопроводящими частями, то части, находящиеся под ОПАСНЫМ
НАПРЯЖЕНИЕМ, должны быть отделены от заземленных частей ОСНОВНОЙ ИЗОЛЯЦИЕЙ.
Заземленные части должны соответствовать требованиям 2.6. 2.2.3.3 Защита заземлением цепи БСНН (метод 3) Части ЦЕПЕЙ
БСНН, защищенные заземлением, должны быть подключены к клемме защитного
заземления, и при этом, в соответствии с 2.2.3, должно быть выполнено требование относительно
полного сопротивления цепи или применено защитное устройство, или то и другое.
За исключением случаев, разрешенных в 2.3.2, части цепей БСНН также
должны быть отделены от других цепей, не являющихся ЦЕПЯМИ БСНН, с помощью
ОСНОВНОЙ ИЗОЛЯЦИИ. Цепи БСНН должны иметь адекватную пропускную способность
тока повреждения, чтобы гарантировать действие защитного устройства, если
таковое вообще имеется, и гарантировать, что цепь, по которой этот ток уходит
на землю, не нарушится (см. 2.6). Примечания 1 Разные части одной и той же ЦЕПИ БСНН могут
быть защищены различными способами, например: - метод 2 - внутри силового трансформатора,
питающего мостовой выпрямитель; - метод 1 - для ВТОРИЧНОЙ ЦЕПИ переменного
напряжения; - метод 3 - на выходе мостового выпрямителя; 2 В нормальных условиях
допустимый уровень напряжения для ЦЕПИ БСНН тот же, что и для ЦЕПИ СНН. ЦЕПЬ
БСНН может рассматриваться как ЦЕПЬ СНН с дополнительной защитой на случай
повреждения. 2.2.4 Соединение цепей БСНН с другими цепями
Для ЦЕПИ БСНН
подключение к другим цепям разрешается при условии выполнения всех
перечисленных ниже положений: - за
исключением допущений в 1.5.7 и 2.4.3, ЦЕПИ БСНН отделяют
внутри оборудования ОСНОВНОЙ ИЗОЛЯЦИЕЙ от любой ПЕРВИЧНОЙ ЦЕПИ (включая
нейтраль); - ЦЕПЬ БСНН
удовлетворяет 2.2.2
при нормальных условиях работы; - за
исключением требований, изложенных в 2.3.2, ЦЕПЬ БСНН удовлетворяет
2.2.3 в случае единичного
повреждения (см. 1.4.14) в ЦЕПИ БСНН или ВТОРИЧНОЙ
ЦЕПИ, к которой она подключена. Если ЦЕПЬ БСНН
присоединена к другим цепям (одной или более), такая ЦЕПЬ БСНН является частью,
на которую распространяются требования 2.2.2
и 2.2.3. Если ЦЕПЬ БСНН
получает по проводам электропитание для ВТОРИЧНОЙ ЦЕПИ, которая отделена от
ЦЕПИ ОПАСНОГО НАПРЯЖЕНИЯ посредством: - ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИИ, или - заземленного
проводящего экрана, отделенного от цепи под ОПАСНЫМ НАПРЯЖЕНИЕМ с помощью
ОСНОВНОЙ ИЗОЛЯЦИИ, то такая ЦЕПЬ БСНН должна рассматриваться как отделенная от
ПЕРВИЧНОЙ ЦЕПИ или другой цепи ОПАСНОГО НАПРЯЖЕНИЯ тем же способом. Примечание - Для
выполнения требований, действующих в Норвегии, см. 1.7.2, примечание 4 и 6.1.2.1, примечание 2. 2.3 Цепи НТС
2.3.1 Допуски
В отдельной
ЦЕПИ НТС или взаимосвязанных ЦЕПЯХ НТС напряжение между любыми двумя
проводниками ЦЕПИ или ЦЕПЕЙ НТС, а также между любым проводом ЦЕПИ (ЕЙ) НТС и
землей (см. 1.4.9) должно соответствовать
следующему. а) ЦЕПИ НТС-1. Напряжения не
должны превышать значений: - допуска по 2.2.2
для ЦЕПЕЙ БСНН в нормальных рабочих условиях; - допусков,
приведенных на рисунке 2D, измеренных на резисторе
сопротивлением 5000 Ом ±2%, в случае единичного повреждения изоляции внутри
оборудования. Примечание
1 -В случае единичного повреждения изоляции или компонента допуск по
истечении 200 мс соответствует 2.3.1b для ЦЕПИ НТС-2 или НТС-3

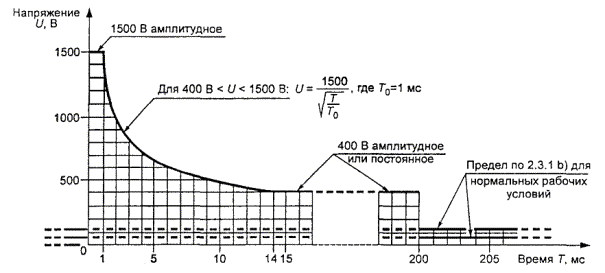

для нормальных рабочих условий. Рисунок 2D - Максимальное напряжение,
допускаемое после единичного повреждения изоляции b) ЦЕПИ НТС-2 и НТС-3 Величины
напряжений превышают допуски по 2.2.2 для ЦЕПИ БСНН, но не более: - значений
напряжений сигналов, которые должны удовлетворять требованиям М.2 или М.3 при вызывном телефонном сигнале; - при
отсутствии вызывного телефонного сигнала: комбинация
напряжений переменного и постоянного тока в нормальных рабочих условиях должна
удовлетворять условию , где Uac - амплитудное значение напряжения переменного тока при
любой частоте, В Udc - значение напряжения
постоянного тока, В. Примечания 2 Если значение напряжения Udc
равно нулю, то значение напряжения Uac не может быть более 70,7 В амплитудного значения. 3 Когда значение
напряжения Uac равно
нулю, то значение напряжения Udc не
может быть более 120 В; допуски на
рисунке 2D измерены на резисторе сопротивлением 5000 Ом ±2% в случае
единичного повреждения изоляции (см. 1.4.14) внутри оборудования. Соответствие
определяют проверкой или измерением. Примечание 4 - В
существующей ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ могут присутствовать сигналы телеграфа
или телетайпа. Использование этих устройств считают устаревшим, и
характеристики таких сигналов в ЦЕПЯХ НТС в настоящем стандарте не
рассматривают. 2.3.2 Отделение от других цепей и доступных частей оборудования
Примечание
1 - См. также 6.1.2 и 6.2. Допуски для
ЦЕПЕЙ НТС-2 и НТС-3 при единичных выходах из строя изоляции (см. 1.4.14), отделенных от ЦЕПЕЙ БСНН,
НТС-1 и доступных проводящих частей, должны удовлетворять требованиям 2.3.1b и в нормальных рабочих
условиях не превышать соответствующих допусков для ЦЕПЕЙ БСНН, НТС-1 и
доступных проводящих частей. Примечания 2 В Канаде и Соединенных Штатах в этом случае
применяют допуски по 2.2.3. 3 В нормальных рабочих условиях допуски по 2.2.2
всегда применяют к каждой ЦЕПИ БСНН и доступной проводящей части. 4 Допуски по 2.3.1
всегда применяют к каждой ЦЕПИ НТС. Требования по
отделению будут удовлетворены, если ОСНОВНАЯ ИЗОЛЯЦИЯ обеспечивается, как
указано в таблице 2G (см. 2.9.5). Другие решения не
применяют. ОСНОВНАЯ
ИЗОЛЯЦИЯ не требуется, если удовлетворяются все следующие условия: - ЦЕПИ БСНН,
НТС-1 или доступная проводящая часть присоединены к клемме защитного заземления
в соответствии с 2.6; - для ОБОРУДОВАНИЯ,
ПОДКЛЮЧЕННОГО СОЕДИНИТЕЛЕМ ТИПА А, предусмотрена клемма отдельного защитного
заземления в дополнение к основной клемме защитного заземления в соответствии с
2.6.4.1. В инструкциях по сборке
должно быть точно определено, что эта отдельная клемма имеет постоянное
соединение с землей; - ОБОРУДОВАНИЕ,
ПОДКЛЮЧЕННОЕ СОЕДИНИТЕЛЕМ ТИПА В, должно соответствовать каждому из приведенных
выше требований для ОБОРУДОВАНИЯ, ПОДКЛЮЧЕННОГО СОЕДИНИТЕЛЕМ ТИПА А, или должны
быть предусмотрены обе маркировки на оборудовании и даны указания в инструкциях
по сборке, точно определяющие, что ПОЛЬЗОВАТЕЛЬ должен отключить все
соединители ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ до отсоединения питания. Примечание 5 -
Предполагается, что ОБОРУДОВАНИЕ, ПОДКЛЮЧЕННОЕ ПОСТОЯННО, имеет основной зажим
заземления, соединенный с землей; - испытания 2.3.5 проводят, если ЦЕПЬ
НТС-2 или НТС-3 предназначена принимать сигналы или мощность, генерируемые вне
оборудования при нормальных условиях работы (например, в ТЕЛЕКОММУНИКАЦИОННОЙ
СЕТИ). По выбору
изготовителя допускается трактовать ЦЕПИ НТС-1 и НТС-2 как ЦЕПИ НТС-3. В этом
случае ЦЕПЬ НТС-1 или НТС-2 должна удовлетворять всем требованиям по
разъединению для ЦЕПИ НТС-3. Соответствие
проверяют обследованием, измерением и, при необходимости, имитацией
неисправности компонентов и изоляции так, как это может произойти в
оборудовании. Перед испытаниями изоляцию, не удовлетворяющую требованиям для
ОСНОВНОЙ ИЗОЛЯЦИИ, замыкают накоротко. Примечания 6 В случаях, когда предусмотрена ОСНОВНАЯ
ИЗОЛЯЦИЯ, к пей применяют требования 6.2.1. Испытательное
напряжение, указанное в 6.2.2, в большинстве случаев выше, чем
напряжение, прилагаемое к ОСНОВНОЙ ИЗОЛЯЦИИ. 7 Относительно требований в Норвегии, см. 6.1.2.1,
примечание 2. 8 В Дании изоляция между
ЦЕПЯМИ НТС и любой частью или цепью, соединенной с землей, должна выдерживать
испытание на электрическую прочность при 500 В эффективного значения
переменного напряжения в течение 1 мин. 2.3.3 Отделение от опасного напряжения
За исключением
случаев, допускаемых в 2.3.4, ЦЕПИ НТС должны быть отделены от цепей
опасного напряжения одним или обоими следующими методами: a) ДВОЙНОЙ или
УСИЛЕННОЙ ИЗОЛЯЦИЕЙ; b) ОСНОВНОЙ
ИЗОЛЯЦИЕЙ совместно с защитным экраном, соединенным с клеммой защитного
заземления. Соответствие
проверяют обследованием и измерением. Примечания 1 В Дании и Финляндии метод b) разрешен только для ПОСТОЯННО
ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ или для ОБОРУДОВАНИЯ, ПОДКЛЮЧЕННОГО СОЕДИНИТЕЛЕМ
ТИПА В. 2 В Норвегии метод b) не применяют. 2.3.4 Соединение цепей НТС с другими цепями
Допускается
соединение ЦЕПИ НТС с другими цепями при условии, что эти цепи отделены
ОСНОВНОЙ ИЗОЛЯЦИЕЙ от любой ПЕРВИЧНОЙ ЦЕПИ (включая нейтраль) внутри
оборудования, за исключением случаев, допускаемых в 1.5.7. Примечание 1 -
Ограничения в 2.3.1
всегда применяют для ЦЕПЕЙ НТС. Если ЦЕПЬ НТС
соединена с другими цепями (одной или более) то ЦЕПЬ НТС является частью,
которая должна соответствовать требованиям 2.3.1. Если ЦЕПЬ НТС
получает питание от ВТОРИЧНОЙ ЦЕПИ, отделенной от цепи с ОПАСНЫМ НАПРЯЖЕНИЕМ: - ДВОЙНОЙ или
УСИЛЕННОЙ ИЗОЛЯЦИЕЙ; - заземленным
проводящим экраном, который в свою очередь отделен от цепи с ОПАСНЫМ
НАПРЯЖЕНИЕМ ОСНОВНОЙ ИЗОЛЯЦИЕЙ, то цепь НТС должна рассматриваться как
отделенная от цепи с ОПАСНЫМ НАПРЯЖЕНИЕМ тем же методом. Соответствие
проверяют обследованием и моделированием одиночных неисправностей (см. 1.4.14), которые являются
вероятными в оборудовании. Не моделируют неисправности, которые могут вызвать
на резисторе сопротивлением 5000 Ом ± 2%, подключенном между двумя проводниками
ЦЕПИ НТС или между одним проводником этой цепи и землей, напряжения, выходящие
за пределы заштрихованной зоны рисунка 2D (см. 2.3.1)
в течение не менее 5 с. Примечания 2 Для требований, действующих в Норвегии, см. 6.1.2.1,
примечание 2. 3 Для требований,
действующих в Финляндии, см. 2.3.3, примечание 1. 2.3.5
Испытание для рабочего напряжения,
генерируемого вне оборудования
Это
испытание выполняют лишь в случае, если оно указано в 2.3.2. При
испытаниях используют генератор, указанный производителем, который выдает
максимальное напряжение, ожидаемое от внешнего источника. При отсутствии таких
указаний применяют генератор, который обеспечивает напряжение (120 ± 2) В
переменного тока частотой 50 или 60 Гц и имеет выходное сопротивление 1200 Ом ±
2%. Примечание -
Генератор не имитирует напряжение, действующее в ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ, а
используется при испытаниях цепей оборудования методом моделирования вызывного
сигнала. Генератор
подключают к зажимам оборудования, предназначенным для соединения с
ТЕЛЕКОММУНИКАЦИОННОЙ СЕТЬЮ. Один полюс генератора подключают к клемме
заземления оборудования (см. рисунок 2Е).
Испытательное напряжение подают не более 30 мин. Если дальнейшее ухудшение не
происходит, испытания заканчивают. 1 - испытуемое оборудование; 2 - контакты
для включения в телефонную сеть; G - испытательный
генератор Рисунок
2Е - Испытательный генератор В течение
испытаний ЦЕПИ БСНН, НТС-1 или доступные проводящие части должны
соответствовать 2.2.2. Испытания
повторяют после взаимно противоположного подключения проводников
ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ к зажимам оборудования. 2.4 Цепи с ограничением тока
2.4.1
Общие требования
Цепи с
ограничением тока должны иметь такую конструкцию, чтобы допустимые ограничения,
указанные в 2.4.2,
не были превышены при эксплуатации в нормальных условиях и в случае единичного
повреждения в оборудовании (см. 1.4.14 и 1.5.7). За исключением
случаев, указанных в 2.4.3, отделение ЦЕПЕЙ С ОГРАНИЧЕНИЕМ ТОКА от
других цепей должно осуществляться так, как указано в 2.2 для цепей БСНН. Соответствие
проверяют обследованием и проведением измерений. 2.4.2 Величины допустимых ограничений
Для частот, не
превышающих 1 кГц, значение установившегося тока, проходящего через
безындуктивный резистор сопротивлением 2000 Ом ± 10%, включенный между любыми
двумя частями ЦЕПИ С ОГРАНИЧЕНИЕМ ТОКА или между любой такой частью и землей
(см. 1.4.9),
не должно превышать 0,7 мА для амплитуды переменного или 2 мА для постоянного
тока. Для частот выше
1 кГц значение 0,7 мА умножают на величину частоты в килогерцах, но оно не
должно быть более 70 мА амплитуды переменного тока. Для частей,
находящихся под напряжением, не превышающем 450 В амплитудного значения для
переменного или того же значения постоянного тока, емкость цепи не должна
превышать 0,1 мкФ. Для частей, где
напряжение U, находится в пределах 0,45 - 15 кВ амплитуды
переменного или того же значения постоянного тока, емкость цепи С, нФ,
не должна превышать значение, рассчитываемое по формуле C = 45/U, (1) где U
- напряжение,
кВ. Примечание 1 -
Значение 45/U соответствует допустимому накопленному заряду 45 мкКл. Для частей, где
напряжение U превышает 15 кВ амплитудного
значения переменного или того же значения постоянного тока, емкость цепи С, нФ,
не должна превышать значение, рассчитываемое по формуле С = 700/U2, (2) где U
- напряжение,
кВ. Примечание 2 -
Значение 700/U2
соответствует допустимой энергии цепи 350 мДж. 2.4.3 Соединение цепей с ограничением тока с другими цепями
ЦЕПИ С
ОГРАНИЧЕНИЕМ ТОКА могут иметь независимое электропитание или подключение к
другим цепям при условии, что выполняются следующие требования: - ЦЕПЬ С
ОГРАНИЧЕНИЕМ ТОКА удовлетворяет допускам по 2.4.2 при нормальных рабочих
условиях; - ЦЕПЬ С
ОГРАНИЧЕНИЕМ ТОКА продолжает удовлетворять допускам по 2.4.2 в случае единичной неисправности любого компонента или изоляции в ЦЕПИ С
ОГРАНИЧЕНИЕМ ТОКА, или любого компонента, или изоляции в другой цепи, к которой
она подключена. Если ЦЕПЬ С
ОГРАНИЧЕНИЕМ ТОКА подсоединена к другим цепям (одной или более), то она должна
удовлетворять требованиям 2.4.1. 2.5 Сетевые источники питания
Сетевой
источник питания ограниченной мощности, работающий от СЕТИ ПИТАНИЯ ПЕРЕМЕННОГО
ТОКА, или аккумуляторный источник ограниченной мощности, который во время
питания нагрузки заряжается от СЕТИ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА, должен иметь в
своем составе изолирующий трансформатор. Источник
питания с ограничением мощности должен соответствовать одному из следующих
условий: - к выходным
параметрам предъявляют ограничения согласно таблице 2В; - полное
выходное сопротивление должно удовлетворять требованиям таблицы 2В. При использовании прибора с положительным температурным
коэффициентом, он должен выдерживать испытания, установленные ГОСТ МЭК 730-1,
разделы 15, 17, J15 и J17; - используют
устройство защиты от перегрузки по току, а выходные параметры ограничены согласно
таблице 2С; - регулировка
сети ограничивает выходные параметры согласно таблице 2В как при нормальных эксплуатационных режимах, так и после любой
одиночной неисправности (см. 1.4.14) в регулирующей сети (обрыв
или короткое замыкание цепи); - регулировка
сети ограничивает выходные параметры в соответствии с таблицей 2В при работе в нормальном режиме, а
устройство защиты от перегрузки по току ограничивает выходные параметры
согласно таблице 2С после любой
одиночной неисправности (см. 1.4.14) в регулирующей сети (обрыв
или короткое замыкание цепи). При
использовании устройства защиты от перегрузки по току необходимо применение
плавкого предохранителя или электромеханического устройства без регулировки и
автовозврата. Соответствие
проверяют обследованием, измерением и, при необходимости, проверкой данных
изготовителя батарей. Батареи должны быть полностью заряжены при измерениях Ux.х и Iк.з в соответствии с
таблицами 2В и 2С. Нагрузку,
приведенную в строках 2 и 3 таблиц 2В
и 2С, устанавливают с учетом передачи
максимального тока и мощности соответственно. Имитацию одиночных неисправностей
в регулирующей сети используют с учетом этих максимальных токов и мощности. Таблица
2В - Предельные
значения для источников питания, содержащих устройства ограничения
Таблица
2С - Предельные
значения для источников питания, не содержащих устройства ограничения
(требуются только устройства защиты от перегрузки по току)
2.6 Требования
к защитному заземлению
Примечание -
Дополнительные требования к заземлению оборудования, соединенного с
ТЕЛЕКОММУНИКАЦИОННЫМИ СЕТЯМИ, см. в 2.3.2, 2.3.3, 6.1.1 и
6.1.2. 2.6.1 Защитное заземление
Следующие части
оборудования должны быть надежно соединены с основным зажимом защитного
заземления оборудования. Части, по
которым протекают токи повреждения, при срабатывании устройств защиты от
перегрузки по току: a) доступные
токопроводящие части, которые могут нести ОПАСНОЕ НАПРЯЖЕНИЕ в случае одиночной
неисправности (см. 1.4.14); b) части,
которые должны быть заземлены для сохранения целостности ЦЕПИ БСНН, если для
них обязательны требования 2.2.3.2 и
2.2.3.3; c) части,
которые должны быть заземлены для сохранения целостности ЦЕПИ НТС, если для них
обязательны требования 2.3.3b; d) ЦЕПИ БСН, ЦЕПИ НТС и доступные токопроводящие части, которые должны
быть заземлены по 2.3.2, если источником питания не является
ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ. Части,
проводящие другие токи: e) ЦЕПИ БСН,
НТС и доступные токопроводящие части, которые обязательно должны быть заземлены
по 2.3.2,
если источником питания является ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ; f) экраны трансформаторов и компоненты (такие, как защита от молний),
которые не должны принимать на себя ОПАСНОЕ НАПРЯЖЕНИЕ в случае одиночной
неисправности (см. 1.4.14), но должны быть заземлены
для уменьшения переходных процессов, которые могут действовать изолированно
(см. 6.2.1); g) ЦЕПИ БСН и ЦЕПИ НТС, которые обязательно должны быть заземлены для
уменьшения или исключения ТОКА ПРИКОСНОВЕНИЯ в ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ. В ОБЛАСТИ,
ДОСТУПНОЙ ДЛЯ ОБСЛУЖИВАНИЯ, проводящие части, такие как корпус двигателя, шасси
электронных схем и т.д., на которых в случае единичного повреждения изоляции может возникнуть ОПАСНОЕ НАПРЯЖЕНИЕ, должны либо подключаться к клемме
защитного заземления, либо, если это невозможно или трудно выполнимо, быть
снабжены специальной надписью, предупреждающей ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ, что
данные части не заземлены и перед тем, как их касаться, необходимо проверить
отсутствие ОПАСНОГО НАПРЯЖЕНИЯ. Примечание - Требование 2.6.1 не
распространяется на доступные токопроводящие части, которые отделены от частей,
находящихся под ОПАСНЫМ НАПРЯЖЕНИЕМ: - заземленными металлическими частями или - твердой изоляцией,
воздушным зазором или их сочетанием, которые удовлетворяют требованиям для
ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИИ. В этом случае эти части должны быть закреплены
и жесткими настолько, чтобы при проведении испытаний с приложением усилия
согласно 4.2.2
- 4.2.4
сохранялись заданные минимальные расстояния. Соответствие
проверяют обследованием и проверкой на выполнение требований 2.6.3. 2.6.2 Функциональное заземление
Если необходимо
ФУНКЦИОНАЛЬНОЕ ЗАЗЕМЛЕНИЕ доступных или других проводящих частей, то к цепям
ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ применяют все следующие требования: - цепь
ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ должна быть отделена от частей с ОПАСНЫМ НАПРЯЖЕНИЕМ
в оборудовании одним из следующих способов: ДВОЙНОЙ ИЛИ
УСИЛЕННОЙ ИЗОЛЯЦИЕЙ, экраном
защитного заземления или другой частью проводящего защитного заземления,
отделенного от частей под ОПАСНЫМ НАПРЯЖЕНИЕМ по крайней мере ОСНОВНОЙ
ИЗОЛЯЦИЕЙ; - допустимо
цепь ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ подсоединять к клемме защитного заземления или
к ПРОВОДНИКУ ЗАЩИТНОГО СОЕДИНЕНИЯ; - клеммы, используемые только для ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ, не должны
быть маркированы символом (МЭК 60417-1, № 5017 [1]) или (МЭК 60417-1, № 5019), за исключением мест, где проводящий зажим предусмотрен на компоненте
(например, клеммной колодке) или сборочном узле, где символ разрешен. Примечание - Другие маркировки, такие как, (МЭК 60417-1, № 5018 [1])
или (МЭК 60417-1
№ 5020), если подходят, допустимы; - для
внутреннего ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ не используют провода с изоляцией
зелено-желтого цвета, кроме комплексных укрупненных деталей (например,
многопроводные кабели или ЭМС фильтры); - проводники с изоляцией зелено-желтого цвета, расположенные в кабеле
электропитания, используют только для подключения к ФУНКЦИОНАЛЬНОМУ ЗАЗЕМЛЕНИЮ: оборудование не должно быть маркировано символом (МЭК 60417-1 № 5172 [1]); если нет других требований, кроме изложенных в 3.1.9, необходимо, чтобы этот
провод оканчивался в оборудовании. Соответствие проверяют обследованием. 2.6.3
Проводники защитного заземления и соединения
Требования 2.6.3.1 - 2.6.3.3 применяют к ПРОВОДНИКАМ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
И ПРОВОДНИКАМ ЗАЩИТНОГО СОЕДИНЕНИЯ, учитывая
требования 2.6.1 а, b, с, d. Для ПРОВОДНИКОВ
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ И ПРОВОДНИКОВ ЗАЩИТНОГО СОЕДИНЕНИЯ, соответствующих 2.6.1е,
применяют требования 2.6.3.3.
Испытательный ток устанавливают 1,5 раза больше максимального тока от
ТЕЛЕКОММУНИКАЦИОННОЙ СЕТИ (если он известен) или 2 А, в зависимости от того,
какой из них больше. Для ПРОВОДНИКОВ
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ И ПРОВОДНИКОВ ЗАЩИТНОГО СОЕДИНЕНИЯ, соответствующих 2.6.1f, g, и для
проводников ФУНКЦИОНАЛЬНОГО ЗАЗЕМЛЕНИЯ предельный ток должен быть адекватным
фактическому току при нормальных рабочих условиях согласно 3.1.1,
т.е. они не обязаны отводить токи повреждения на землю. 2.6.3.1
Размеры проводников защитного заземления ПРОВОДНИК
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ в шнуре электропитания оборудования должен иметь размеры
не менее указанных в таблице 3В (см. 3.2.5). Соответствие
проверяют обследованием и измерением 2.6.3.2 Размеры
проводников защитного соединения ПРОВОДНИКИ
ЗАЩИТНОГО СОЕДИНЕНИЯ должны соответствовать одному из следующих условий: - минимальные
размеры проводников - таблице 3В (см. 3.2.5); - согласно 2.6.3.3,
а также, если номинальное значение тока в цепи более 16 А, минимальные размеры
проводников - таблице 2D; - только для
составных частей быть не менее, чем проводники электропитания блока.
Номинальный ток цепи, используемый в таблице 2D
при испытании по 2.6.3.3, зависит от условия и размещения защитных устройств перегрузки по току и должен
быть равен наименьшему значению из: - НОМИНАЛЬНОГО
ТОКА оборудования; - номинального
значения тока устройства защиты от перегрузки, указанного в инструкции по
установке оборудования, которое должно быть предусмотрено в электропроводке
здания; - номинального
значения тока устройства защиты от перегрузки, встроенного в оборудование и
защищающего цепь или часть, требующую заземления. Соответствие
проверяют обследованием и измерением. Таблица 2D - Минимальный размер проводников защитного соединения
2.6.3.3 Сопротивление проводников заземления и их
клемм Проводники
заземления и их клеммы не должны иметь чрезмерных сопротивлений. ПРОВОДНИКИ
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ считают соответствующими требованиям без испытаний. ПРОВОДНИКИ
ЗАЩИТНОГО СОЕДИНЕНИЯ, удовлетворяющие требованиям к минимальным размерам
проводников, указанным в таблице 3В
(см. 3.2.5),
и имеющие клеммы согласно таблице 3Е
(см. 3.3.5),
считают соответствующими без испытаний. Соответствие
проверяют осмотром, измерением, а для ПРОВОДНИКОВ ЗАЩИТНОГО СОЕДИНЕНИЯ, которые
не удовлетворяют минимальным размерам, приведенным в таблице 3В (см. 3.2.5), или клемм защитного соединения, которые
не удовлетворяют требованиям таблицы 3Е
(см. 3.3.5),
следующими испытаниями. Падение
напряжения на ПРОВОДНИКЕ ЗАЩИТНОГО СОЕДИНЕНИЯ измеряют после прохождения
испытательного тока за период времени, определенный ниже. Испытательный ток
может быть либо переменным, либо постоянным. Измерения проводят между главной
клеммой защитного заземления и точкой в оборудовании, которая в соответствии с
требованиями 2.6.1 должна быть заземлена.
Сопротивление ПРОВОДНИКА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ при измерении не учитывают. Кроме
того, если ПРОВОДНИК ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ поставляется вместе с оборудованием,
то допускается включать его в испытательную схему, но измерение падения
напряжения производить между главной клеммой защитного заземления и частью,
которую требуется заземлить. Для
оборудования с подключением защитного заземления к субблоку или отдельному узлу
посредством одиночного провода или многожильного кабеля, в состав которого
входят сетевые провода, сопротивление ПРОВОДНИКА ЗАЩИТНОГО СОЕДИНЕНИЯ в
результат измерения сопротивления не включают. Этот пункт применяют в случае,
если кабель предохранен защитным устройством с соответствующими номинальными
характеристиками, учитывающими размер проводника. Если защита ЦЕПЕЙ БСНН обеспечивается при помощи
заземления в соответствии с 2.3.3.3, то рассматривают сопротивление между
заземленной частью ЦЕПИ БСНН и основной клеммой защитного заземления, а не
между незаземленной частью ЦЕПИ БСНН. Должны быть
приняты меры, исключающие влияние на результаты испытаний контактного
сопротивления между наконечником измерительного щупа и испытуемой частью. Если
номинальный ток испытуемой цепи 16 А или меньше, то должны быть соблюдены
следующие условия: -
испытательный ток равен 1,5 номинального тока испытуемой цепи; -
испытательное напряжение не превышает 12 В; -
длительность испытаний равна 60 с. Сопротивление
ПРОВОДА ЗАЩИТНОГО СОЕДИНЕНИЯ, рассчитанное по падению напряжения, не должно
превышать 0,1 Ом. Если
номинальный ток испытуемой цепи превышает 16 А, то испытательный ток и
длительность испытаний равны: - двойному
номинальному току за 2 мин или -
установленному изготовителем для постоянно точного силового оборудования. Падение
напряжения при измерении параллельно ПРОВОДУ ЗАЩИТНОГО СОЕДИНЕНИЯ не должно
превышать 2,5 В. Цвет изоляции
ПРОВОДНИКА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ в кабеле электропитания, поставляемом с
оборудованием, должен быть зелено-желтым. Если ПРОВОДНИК
ЗАЩИТНОГО СОЕДИНЕНИЯ изолирован, изоляция должна быть зелено-желтого цвета,
кроме следующих случаев: - для
заземляющей оплетки изоляция должна быть или зелено-желтого цвета, или
прозрачная; - для
ПРОВОДНИКА ЗАЩИТНОГО СОЕДИНЕНИЯ в таких узлах, как ленточные кабели, фидеры,
печатный монтаж и т.д., допустим любой цвет, если исключено неверное
истолкование использования провода. За исключением
допусков по 2.6.2,
комбинация зеленого и желтого цветов должна использоваться только для изоляции
ПРОВОДНИКОВ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ и ПРОВОДНИКОВ ЗАЩИТНОГО СОЕДИНЕНИЯ. Соответствие
проверяют обследованием. 2.6.4 Клеммы
Требования 2.6.4.1 и 2.6.4.2
применяют только к клеммам защитного заземления, предусмотренным в 2.6.1а,
b, с, d. Примечание -
Дополнительные требования к клеммам см. в 3.3. Для обеспечения
защитного заземления в согласно 2.6.1е, f, g достаточно, чтобы клеммы
соответствовали 3.3. 2.6.4.1 Зажимы защитного заземления
и соединения Оборудование, в
котором требуется защитное заземление, должно иметь главную клемму защитного
заземления. Для оборудования со СЪЕМНЫМ ШНУРОМ ИСТОЧНИКА ПИТАНИЯ клемму
заземления ввода в прибор считают главной клеммой защитного заземления. Если
оборудование снабжено более чем одним средством подключения электропитания
(например, при питании от различных напряжений или частот, или от источника
резервного питания), то допускается иметь главную клемму защитного заземления,
объединенную с таким питающим соединением. В этом случае зажимы должны быть
соразмерны соответствующим номинальным входам электропитания. Конструкция
клемм должна препятствовать непреднамеренному ослаблению проводов. В общем
случае используют конструкцию для токоподводящих клемм, отличную от клемм
опорного типа, обеспечивающую достаточную упругость в соответствии с этим
требованием. Для других конструкций должно быть специальное обеспечение,
например применение соответствующих упругих частей, которые не могут быть случайно
забыты при установке. За исключением
указанного ниже, все клеммы защитного заземления и соединения опорных,
штифтовых и винтовых типов должны иметь размеры не менее указанных в таблице 3Е (см. 3.3.5). Клеммы защитных
соединений, не соответствующие требованиям таблицы 3Е, рассматривают как приемлемые, если они удовлетворяют
требованиям испытаний 2.6.3.3. Клемма главного
защитного заземления для ОБОРУДОВАНИЯ, ПОДКЛЮЧЕННОГО ПОСТОЯННО, должна: - располагаться
так, чтобы быть легкодоступной во время подключения питания; - снабжаться
предусмотренными при производстве опорными зажимами, штифтами, винтами, болтами
и или подобными клеммами вместе с необходимыми крепежными изделиями, если
применяют ПРОВОДНИК ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ СЕЧЕНИЕМ более чем 7 мм2
(диаметром 3 мм и более). Соответствие
проверяют обследованием и измерением. 2.6.4.2
Отделение проводника защитного заземления от проводников защитного соединения Должны быть
предусмотрены клеммы для подключения (в случае расположения на одной шине)
отдельно для каждого ПРОВОДА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ и ПРОВОДА ЗАЩИТНОГО
СОЕДИНЕНИЯ. Как исключение,
разрешается иметь одну клемму винтового или штифтового типа для ПОСТОЯННО
ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ, имеющего НЕСЪЕМНЫЙ ШНУР ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ,
или для ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ ТИПА А или В, имеющего
специальный НЕСЪЕМНЫЙ ШНУР ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ, при этом ПРОВОД ЗАЩИТНОГО
ЗАЗЕМЛЕНИЯ на той же клемме должен быть отделен гайкой от ПРОВОДА ЗАЩИТНОГО
СОЕДИНЕНИЯ. Порядок подключения к клемме ПРОВОДА ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ и
ПРОВОДОВ ЗАЩИТНОГО СОЕДИНЕНИЯ не установлен. Разрешено также
снабжать отдельной клеммой оборудование с приборным вводом. Соответствие
проверяют обследованием. 2.6.5 Полнота защитного заземления
2.6.5.1
Соединение оборудования Для
оборудования, объединенного в систему, обеспечение защитного заземления должно
гарантироваться для всего оборудования в соответствии с требованиями по
соединению защитного заземления, без учета расположения оборудования в системе. Оборудование, которое содержит ПРОВОДНИК ЗАЩИТНОГО СОЕДИНЕНИЯ для
сохранения непрерывности цепи защитного заземления в другом оборудовании в
системе, не должно маркироваться символом(МЭК
60417-2; № 5172 [2]). Такое
оборудование должно также обеспечивать энергией другое оборудование в системе
(см. 2.6.5.3). Соответствие проверяют обследованием. 2.6.5.2 Детали
в проводниках защитного заземления и соединения ПРОВОДНИКИ
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ и ПРОВОДНИКИ ЗАЩИТНОГО СОЕДИНЕНИЯ не должны содержать
выключателей или устройств защиты от перегрузки по току. Соответствие
проверяют обследованием. 2.6.5.3
Разъединение защитного заземления Соединения
защитного заземления должны быть такими, чтобы разъединение в одной точке или
системе не разрывало соединения защитного заземления в других частях или блоках
системы, если возможная опасность не исключается в это время. Соответствие
проверяют обследованием. 2.6.5.4 Части,
которые могут быть сняты оператором Подключение
защитного заземления должно происходить до момента подключения питания и
разрываться после его отключения для каждой из следующих конструкций: - соединитель
частей, которые могут быть сняты ОПЕРАТОРОМ; - штепсельная
вилка шнура электропитания; -
соединительное устройство с бытовой техникой. Соответствие
проверяют обследованием. 2.6.5.5 Части,
снимаемые при обслуживании Защитное
заземление должно быть выполнено так, чтобы при снятии обслуживаемой части оно
не нарушалось для других частей, если возможная опасность не исключается в это
время. Соответствие проверяют обследованием. 2.6.5.6
Стойкость к коррозии Проводящие
части в месте подсоединения к клемме защитного заземления не должны
подвергаться значительной коррозии вследствие электрохимических процессов при
работе, хранении или транспортировании в условиях, установленных в инструкции

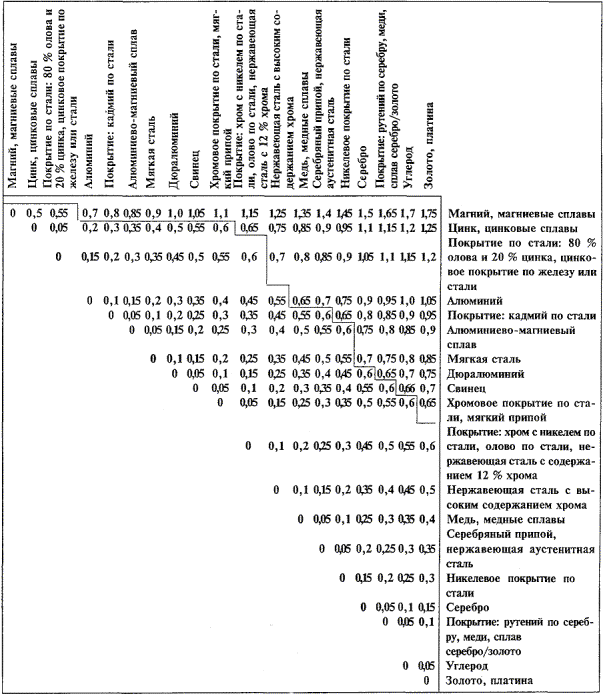

изготовителя. Следует избегать сочетаний металлов, указанных в приложении J. Стойкость к коррозии может
быть обеспечена соответствующим покрытием или окрашиванием. Соответствие
проверяют обследованием с учетом электрохимических потенциалов (приложение J). 2.6.5.7 Винты защитного соединения Примечание -
Следующие требования являются дополнительными к приведенным в 3.1.6. Самонарезающие
(резьбонарезные и резьбовые формовочные) и пространственно нарезные винты (из
листового металла) допускаются к обеспечению защитных соединений, если это не
связано с необходимостью нарушения соединений во время обслуживания. В любом случае
толщина металлической части в месте применения внутренней резьбы должна быть не
менее двойной глубины винтовой резьбы. Разрешено использовать местное
прессование металлической части, чтобы увеличить эффективную толщину. Не менее двух
витков резьбы должно быть использовано для каждого соединения. Кроме того,
разрешено использовать одиночные самонарезающие винты при условии, что толщина
металлической части в месте нарезания резьбы должна быть не менее 0,9 мм для
резьбоформовочных винтов и 1,6 мм - для резьбонарезных винтов. Соответствие
проверяют обследованием. 2.6.5.8
Заземление через телекоммуникационную сеть Защитное
заземление не должно осуществляться через ТЕЛЕКОММУНИКАЦИОННУЮ СЕТЬ. Соответствие
проверяют обследованием. 2.7 Ток
перегрузки и защита от замыкания на землю в первичных цепях
2.7.1
Основные требования
Защита в
ПЕРВИЧНЫХ ЦЕПЯХ от тока перегрузки, короткого замыкания, замыкания на землю
должна либо входить в состав оборудования, либо являться составной частью сети
здания. Если защита
ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ ТИПА В, или ОБОРУДОВАНИЯ,
ПОДКЛЮЧЕННОГО ПОСТОЯННО, обеспечивается предохранительными устройствами
проводки в здании, то инструкции по сборке оборудования должны устанавливать и
точно определять требования к защите от короткого замыкания или перегрузок по
току или, если необходимо, для обоих случаев. Примечание - В странах, являющихся членами CENELEC, необходимо, чтобы защитные устройства
соответствовали требованиям 5.3 с некоторыми исключениями, и должны быть включены в
состав изделия. 2.7.2 Неисправности, не упомянутые в 5.3
Защита от
неисправностей, не указанных в 5.3 (например, коротких замыканий на защитное
заземление в первичной цепи), не обязательно должна входить в состав
оборудования. Соответствие
проверяют обследованием. 2.7.3 Дублирующая защита от коротких замыканий
Если
отсутствует дублирующая защита от короткого замыкания, то защитные устройства
должны иметь необходимую разрывающую способность и обеспечивать прерывание
максимально возможного тока, вызванного неисправностью (включая ток короткого
замыкания). Для ПОСТОЯННО
ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ или для ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ
ТИПА В, разрешено дублирующую защиту от короткого замыкания устанавливать в
энергосистеме здания. Для
ОБОРУДОВАНИЯ, ПОДКЛЮЧАЕМОГО СОЕДИНИТЕЛЕМ ТИПА А, установку защитного устройства
в энергосистеме здания считают достаточной для защиты от короткого замыкания. Примечание - Если в
первичных цепях используют предохранители, удовлетворяющие требованиям ГОСТ
Р 50537, ГОСТ Р
50538, ГОСТ
Р 50539, ГОСТ Р 50540,
ГОСТ
Р 50541, ГОСТ
Р МЭК 127-6 то они должны иметь высокую разрывающую способность (1500 А),
если ожидаемый ток короткого замыкания превышает 35 А или 10-кратный
номинальный ток предохранителя, каким бы большим он не был. Соответствие
проверяют обследованием и испытаниями по 5.3. 2.7.4 Количество устройств защиты и места их установки
Количество и
расположение защитных систем или устройств в ПЕРВИЧНОЙ ЦЕПИ должно быть таким,
чтобы выявить и прервать токи перегрузки, возникшие в любой токовой цепи
(например, между фазами, между фазой и нейтралью, между фазой и проводником
защитного заземления или между фазой и ПРОВОДНИКОМ ЗАЩИТНОГО СОЕДИНЕНИЯ). Не применяют
защиту от повреждения заземления в оборудовании в каждом из следующих случаев: - нет
подключения к земле; - имеется
ДВОЙНАЯ или УСИЛЕННАЯ ИЗОЛЯЦИЯ между ПЕРВИЧНОЙ ЦЕПЬЮ и всеми частями,
соединенными с землей. Примечание 1 - Если
применяют ДВОЙНУЮ или УСИЛЕННУЮ ИЗОЛЯЦИЮ, то короткое замыкание на землю должно
рассматриваться как двойное повреждение. При подключении
электропитания к нагрузке, использующей более одного фазного провода, в случае
если защитное устройство разрывает нейтральный провод, оно должно одновременно
разрывать и все остальные провода питания. Поэтому в таких случаях не
используют однополюсные защитные устройства. Соответствие
проверяют обследованием и, где это необходимо, имитацией условий повреждения. Примечание 2 - Для
защитных устройств, являющихся неотъемлемой частью оборудования, примеры
минимального количества и мест размещения плавких предохранителей или
прерывателей цепей, необходимых для прерывания тока при неисправностях в обычно
встречающихся системах питания, даны в таблице 2Е для однофазного оборудования или субблоков и в
таблице 2F - для
трехфазного оборудования. Примеры не являются обязательными для защитных
устройств в проводке здания. Таблица
2Е - Примеры
защитных устройств в однофазном оборудовании или подсистемах
Таблицa 2F - Примеры защитных устройств трехфазного оборудования
2.7.5
Защита несколькими устройствами
Если устройства
защиты используют более чем в одном полюсе питания для рассматриваемой
нагрузки, то эти устройства располагают вместе. Разрешено объединять два и
более защитных устройств в единое устройство. Соответствие
проверяют обследованием. 2.7.6 Предупреждения для обслуживающего персонала
Соответствующая
маркировка должна быть предусмотрена на оборудовании, или требования должны приводиться в инструкции по обслуживанию с целью предупреждения
ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА о возможной опасности в следующих случаях: - если в
нейтрали однофазного ОБОРУДОВАНИЯ КЛАССА I, либо постоянно
подключенного, либо снабженного вилкой с ориентированными штырями, установлены
плавкие предохранители, а также - если после
срабатывания защитного устройства части оборудования, оставшиеся под
напряжением, могут представлять опасность во время обслуживания. Возможно применение следующих (или
аналогичных) предупреждений:
2.8.
Защитные блокировки
2.8.1 Основные положения
ЗАЩИТНЫЕ
БЛОКИРОВКИ устанавливают там, где разрешен доступ ОПЕРАТОРА в область,
представляющую опасность при нормальных условиях в соответствии с требованиями
настоящего стандарта. 2.8.2 Требования по защите
Конструкции
ЗАЩИТНЫХ БЛОКИРОВОК должны устранять опасность до того, как крышка, дверца и
т.п. окажутся в положении, дающем возможность испытательному пальцу в
соответствии с рисунком 2А (см. 2.1.1.1)
контактировать с опасными частями. Защита от
поражения электрическим током и энергетической опасности при смещении,
открывании или снятии крышки, дверцы и т.п. должна: - неизбежно
сопровождаться предварительным отключением питания таких частей или - автоматически
вызывать отключение питания таких частей и снижать в течение 2 с напряжение до
значений 42,4 В амплитуды напряжения или 60 В постоянного напряжения и менее, а
энергетический уровень понижать до значения менее 20 Дж. Для движущейся
части, по инерции сохраняющей движение и продолжающей представлять механическую
опасность (например, вращающийся барабан печатающего устройства), закрытой
дверцей или крышкой, которые смещаются, открываются или снимаются, необходимо: - обязательное
предварительное снижение перемещения до безопасного допустимого уровня; - автоматически
обеспечить снижение перемещения до безопасного допустимого уровня. Соответствие
проверяют обследованием, измерением и применением испытательного пальца согласно
рисунку 2А (см. 2.1.1). 2.8.3 Неумышленное возобновление деятельности
Конструкции
ЗАЩИТНЫХ БЛОКИРОВОК должны исключить возможность неумышленного возникновения опасности при незакрытых крышках, ограждениях, дверях и
т.п. Любую доступную
блокировку, которая может быть приведена в действие с помощью испытательного
пальца в соответствии с рисунком 2А
(см. 2.1.1.1),
рассматривают как элемент, способный вызвать непреднамеренную опасность. Выключатели
ЗАЩИТНОЙ БЛОКИРОВКИ следует выбирать с учетом механических ударов и вибраций,
возникающих при нормальной работе, чтобы они не являлись причиной
непреднамеренного срабатывания, приводящего к опасным последствиям. Соответствие
проверяют обследованием и, при необходимости, при помощи испытательного пальца
(см. рисунок 2А). 2.8.4 Безопасный режим работы
Система
ЗАЩИТНОЙ БЛОКИРОВКИ должна быть так сконструирована, чтобы повреждение в работе
системы блокировки во время нормального срока службы оборудования: - не
происходило, а при возникновении не создавало экстремальной опасности, или - если
происходило, то не создавало опасностей, от которых требуется защита. Соответствие
проверяют обследованием системы блокировки, электрических схем, имеющихся
доступных данных и, если необходимо, имитацией одиночных отказов (см. 1.4.14), например отказа
полупроводникового устройства или электромеханической детали. Движущиеся детали
в механических и электромеханических системах не являются субъектами имитации
одиночных отказов, если они соответствуют 2.8.5 и 2.8.7. Для
испытаний разрешено применение моделей систем блокировки. 2.8.5 Блокировки с движущими частями
Движущиеся
части в системах механической и электромеханической блокировки должны иметь
адекватную прочность. Соответствие
проверяют обследованием системы блокировки, использованием доступных данных и,
если необходимо, 10000 циклами операции включения - выключения. Примечание - Испытание выполняют, чтобы проверить
стойкость движущихся частей, отличных от выключателей блокировки и реле.
Выключатели блокировки и реле в общем случае относятся к 2.8.7.
Если требуются испытания по 2.8.7.3 в дополнение к приведенным выше
испытаниям, то они должны быть совмещены. 2.8.6 Обход защитной блокировки
Если у
ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА возникает необходимость отключения ЗАЩИТНОЙ
БЛОКИРОВКИ, то должно предусматриваться следующее: - выполнение
специальных действий для отключения; -
автоматическое возвращение в состояние нормальной работы после окончания
обслуживания или запрет нормальной работы, пока ОБСЛУЖИВАЮЩИЙ ПЕРСОНАЛ не
закончит ремонт; - наличие ИНСТРУМЕНТА
для работы в ОБЛАСТИ, ДОСТУПНОЙ ОПЕРАТОРУ, и исключение возможности приведения
в действие защитной блокировки испытательным пальцем согласно рисунку 2А (см. 2.1.1.1); - отсутствие
возможности обхода ЗАЩИТНОЙ БЛОКИРОВКИ при предельной опасности, если другие
средства защиты не обеспечивают безопасности в этом случае. Оборудование должно быть разработано так, чтобы блокировка не могла быть исключена, пока другие
средства защиты не установлены и не начинают работать. Соответствие
проверяют обследованием. 2.8.7 Выключатели и реле в системах блокировки
Выключатель
системы блокировки должен соответствовать требованиям: - ГОСТ
Р МЭК 61058-1 после 10000 циклов работы в соответствии с 7.1.4.4 ГОСТ
Р МЭК 61058-1, или - 2.8.7.1 и удовлетворять требованиям
испытаний 2.8.7.3 и 2.8.7.4, или - удовлетворять
требованиям испытаний 2.8.7.2 - 2.8.7.4. Реле системы
блокировки должно: -
соответствовать 2.8.7.1 и удовлетворять требованиям испытаний 2.8.7.3 и 2.8.7.4 или - удовлетворять
требованиям испытаний 2.8.7.2 - 2.8.7.4. 2.8.7.1 Зазоры между
контактами Если контакты
разрывают ПЕРВИЧНУЮ ЦЕПЬ, то зазор между ними должен быть не менее, чем зазор
для разрывающего устройства (см. 3.4.2). Если контакты разрывают иную, чем ПЕРВИЧНАЯ,
ЦЕПЬ, то зазор между ними должен быть не менее минимального значения в
соответствии с 2.10.3.3 для
ОСНОВНОЙ ИЗОЛЯЦИИ во ВТОРИЧНОЙ ЦЕПИ. Соответствие
проверяют обследованием доступных данных и, если необходимо, измерениями. 2.8.7.2 Испытания на
перегрузку Контакты
блокировочного выключателя или реле подвергают испытаниям на перегрузку 50
циклами работы со скоростью от 6 до 10 циклов в минуту путем замыкания и размыкания
тока, значение которого равно 150 % от протекающего тока. Если контакт
коммутирует электромотор, то в этом случае испытания проводят в условиях
заторможенного ротора. После испытаний выключатель или реле должны
функционировать нормально. 2.8.7.3 Испытания на
износоустойчивость Контакты
блокировочного выключателя или реле подвергают испытаниям на износоустойчивость
путем замыкания и размыкания тока, значение которого равно 100 % от
протекающего в цепи тока, со скоростью от 6 до 10 циклов в минуту. Более
высокую скорость применяют, если требует изготовитель. Для магнитоуправляемых
переключателей в ЦЕПЯХ СЕН, БСНН и НТС-1 100000 циклов испытаний. Для других
переключателей и реле проводят 10000 циклов испытаний. После испытаний
выключатель или реле должны функционировать нормально. 2.8.7.4
Испытание на электрическую прочность Испытание на
электрическую прочность зазоров между контактами, за исключением контактов
язычковых переключателей в ЦЕПЯХ СЕН, БСНН и НТС-1, проводят в соответствии с 5.2.2, после
испытаний по 2.8.7.2 и 2.8.7.3. Если испытывают
зазоры между контактами в ПЕРВИЧНОЙ ЦЕПИ, то испытательное напряжение должно
быть равно требуемому для ОСНОВНОЙ ИЗОЛЯЦИИ в ПЕРВИЧНОЙ ЦЕПИ. 2.8.8 Механические приводы
Если
безопасность подвижной части обеспечивается системой механической блокировки,
то должны быть приняты меры, защищающие подвижную часть от перегрузки. Если это
требование не выполняется из-за конструкции составных частей, то перемещение
исполнительного механизма за пределы рабочего положения должно быть ограничено
до 50 % максимального, например при монтаже или размещении, либо путем
регулирования. Соответствие
проверяют обследованием и измерениями. 2.9
Электрическая изоляция
2.9.1
Свойства изоляционных материалов
При выборе и
применении изоляционных материалов необходимо учитывать требования к
электрической, тепловой и механической прочности, частоте РАБОЧЕГО НАПРЯЖЕНИЯ,
а также к условиям окружающей среды (температура, давление, влажность и
загрязненность). Не следует
применять для изоляции гигроскопичные материалы, а также материалы, содержащие
асбест, натуральную резину. Приводной
ремень и соединения не могут гарантировать электрической изоляции, за
исключением специально сконструированных ремней или соединений, которые
исключают возможность замены на не рекомендованный тип. Соответствие
проверяют обследованием и, при необходимости, оценкой характеристик материала.
Если отсутствуют характеристики гигроскопических свойств изоляционного
материала, их определяют воздействием влажности в соответствии с 2.9.2 на составную
часть или блок, в состав которых входит испытуемая изоляция. После этого
изоляция должна быть подвергнута испытаниям на электрическую прочность согласно
5.2.2,
причем в той же камере влажности или помещении, в которых образцы были нагреты
до предписанной температуры. 2.9.2 Условия влажности
При проверке
соответствия изоляционных материалов требованиям 2.9.1, 2.10.6.5
или 2.10.7 воздействие влажностью
проводят в течение 48 ч в камере или помещении с относительной влажностью
воздуха от 91 % до 95 %. Температура воздуха (t) во всех местах
расположения образцов должна поддерживаться с точностью до 1 °С в диапазоне 20
- 30 °С при отсутствии конденсации. При этом составные части и блоки должны
быть обесточены. По
согласованию с изготовителем, для целей конкуренции, разрешается увеличивать
время воздействия свыше 48 ч. Перед
испытанием на воздействие влажности образец должен быть доведен до температуры
от t до (t + 4) °С. 2.9.3 Требования к изоляции
Изоляция
оборудования должна отвечать требованиям 4.5.1 по нагреву
и, за исключением случаев, оговоренных в 2.1.1.3 или 2.1.1.4,
должна удовлетворять: - требованиям
по электрической прочности в соответствии с 5.2; - требованиям к
РАССТОЯНИЮ УТЕЧКИ по поверхности и ЗАЗОРУ по 2.10. 2.9.4 Параметры изоляции
Для определения
испытательного напряжения, минимальных ЗАЗОРОВ и минимальных ПУТЕЙ УТЕЧКИ для
данной части изоляции необходимо учитывать: - область
применения изоляции (см. 2.9.5); - величину
рабочего напряжения (см. 2.10.2 и 5.2). 2.9.5 Категории изоляции
Изоляцию
рассматривают как ФУНКЦИОНАЛЬНУЮ, ОСНОВНУЮ, ДОПОЛНИТЕЛЬНУЮ, УСИЛЕННУЮ или
ДВОЙНУЮ. Применение
изоляции во многих общих случаях приведено в таблице 2G
и проиллюстрировано на рисунке 2F, но существуют другие решения и
случаи. Эти примеры являются справочными. В других случаях необходимая степень
изоляции может быть выше или ниже. Там, где может быть различная степень
изоляции или специальная конфигурация частей под напряжением, приведенная в
примерах, не является представительной, необходимая степень изоляции должна
быть определена рассмотрением воздействия одиночного отказа (см. 1.4.14). При этом должны
сохраняться требования к защите от поражения электрическим током. Изоляцию можно
шунтировать проводящими частями (например, в случаях, указанных в 1.5.7, 2.2.4, 2.3.4
или 2.4.3),
но при этом следует соблюдать необходимый уровень надежности. ДВОЙНАЯ
ИЗОЛЯЦИЯ может иметь взаимное чередование основного и дополнительного слоев.
При использовании ДВОЙНОЙ ИЗОЛЯЦИИ разрешается ЦЕПИ СНН или незаземленную
проводящую часть размещать между ОСНОВНОЙ и ДОПОЛНИТЕЛЬНОЙ ИЗОЛЯЦИЕЙ, если
сохраняется ее общий высокий уровень. Таблица
2G - Примеры применения изоляции
Примечание
- Термин «проводящая часть» относится к электрически проводящей части, которая: - нормально не находится под напряжением; - не соединена с любой из последующих цепей: цепью под ОПАСНЫМ НАПРЯЖЕНИЕМ или ЦЕПЬЮ СНН, или ЦЕПЬЮ НТС, или ЦЕПЬЮ БСНН, или ЦЕПЬЮ с ОГРАНИЧЕНИЕМ ТОКА. Примерами такой проводящей части являются КОРПУС
оборудования, сердечник трансформатора и, в некоторых случаях, проводящие
экраны в трансформаторах. Если такая проводящая часть защищена от части
под ОПАСНЫМ НАПРЯЖЕНИЕМ посредством: - ДВОЙНОЙ или УСИЛЕННОЙ ИЗОЛЯЦИЕЙ, ее определяют
как «проводящую часть с двойной изоляцией», - ОСНОВНОЙ ИЗОЛЯЦИЕЙ плюс защитное заземление,
ее определяют как «заземленную проводящую часть»; - ОСНОВНАЯ ИЗОЛЯЦИЯ, но без заземления, т.е. она
не имеет второго уровня защиты, ее определяют как «проводящая часть с основной
изоляцией». Термин «заземленный» относится к цепи или
проводящей части в том случае, если они соединены с клеммой защитного
заземления или имеют такой контакт, который удовлетворяет требованиям 2.6 (хотя
и нет необходимости находиться под потенциалом земли). В противном случае цепи
или проводящие части определяют термином «незаземленный». F -
функциональная изоляция; S
- дополнительная изоляция; R -
усиленная изоляция; В - основная изоляция; S/R - см.

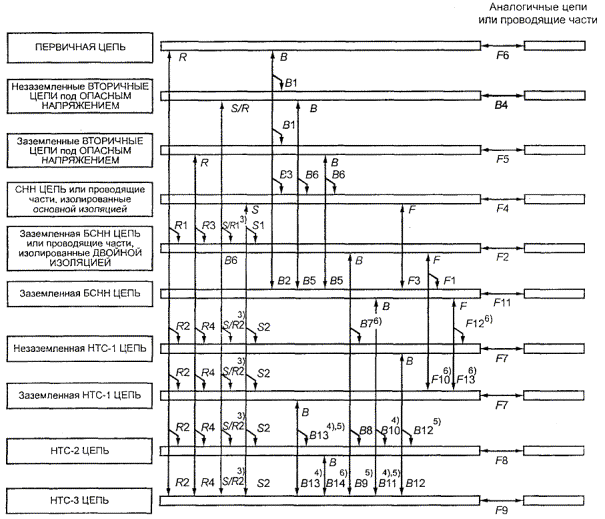

сноску 3) в таблице 2G Сноски 1) - 6) см. в таблице 2G. Рисунок
2F - Примеры применения изоляции < |
