ГОСТ Р 51841-2001 (МЭК 61131-2-92) ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПРОГРАММИРУЕМЫЕ
КОНТРОЛЛЕРЫ Общие технические требования и
методы испытаний ГОССТАНДАРТ
РОССИИ Москва Предисловие 1 РАЗРАБОТАН И
ВНЕСЕН Техническим комитетом по стандартизации ТК 306 «Измерения и управление в
промышленных процессах» 2 ПРИНЯТ И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 24 декабря 2001 г. №
556-ст 3 Настоящий
стандарт содержит аутентичный текст международного стандарта МЭК 61131-2
(1992-09), издание 1 «Программируемые контроллеры. Часть 2. Требования к
оборудованию и испытаниям» с дополнительными требованиями, отражающими
потребности экономики страны 4 ВВЕДЕН ВПЕРВЫЕ СОДЕРЖАНИЕ Введение МЭК 61131-2
является частью стандартов серии МЭК 61131, относящихся к программируемым
контроллерам и связанных с ними периферийным устройствам. Стандарты серии МЭК
61131 имеют следующую структуру: часть 1 - общая
информация; часть 2 -
требования к оборудованию и испытания; часть 3 - языки
программирования; часть 4 -
руководства для пользователя; часть 5 -
технические характеристики средств обмена сообщениями. Положения и
процедуры, устанавливаемые стандартами серии МЭК 61131, должны применяться
комплексно, и имеют приоритет перед положениями других стандартов МЭК в
отношении программируемых контроллеров и связанных с ними периферийных устройств
(за исключением стандартов по безопасности). Соответствие
стандартам серии МЭК 61131 может быть дано после выполнения всех испытаний и
проверок, установленных в МЭК 61131-2. Текст
непосредственно стандарта МЭК 61131-2 набран прямым шрифтом, дополнительные
требования к нему, отражающие потребности экономики страны, - курсивом. ГОСТ Р
51841-2001 (МЭК 61131-2-92) ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПРОГРАММИРУЕМЫЕ
КОНТРОЛЛЕРЫ Общие
технические требования и методы испытаний Programmable controllers. Дата введения
2003-01-01 1 Область применения
Настоящий
стандарт распространяется на программируемые контроллеры (ПК) и периферийные
устройства (ПУ), подсоединенные к ним инструментальные средства программирования
и отладки программ (СПИОП), технические средства тестирования и
человеко-машинного интерфейса, и т.п.). ПК и связанные с
ними ПУ рассматриваются как самостоятельные изделия, применяемые для
автоматизации производственных процессов. Стандарт не распространяется на
автоматизированные системы, в которых ПК могут применяться как один из основных
ее компонентов, включая и программное обеспечение ПК. Настоящий
стандарт устанавливает - электрические,
механические и функциональные требования для ПК и связанных с ними ПУ; - условия
эксплуатации, хранения и транспортирования; - методы
испытаний и процедуры, которые должны использоваться для проверки соответствия
характеристик ПК и связанного с ним ПУ установленным требованиям. Примечание - Определение испытаний - по ГОСТ
16504. ПК и связанные с
ними ПУ предназначены для управления механизмами и технологическими процессами
в промышленных зонах, и могут для этих целей поставляться как заключенными в
корпус, так и без него. Стандарт
распространяется также на любые изделия, выполняющие функции ПК и/или связанных
с ними ПУ. 2 Нормативные ссылки
В настоящем
стандарте использованы ссылки на следующие стандарты: ГОСТ
13109-97 Электрическая энергия. Совместимость технических средств
электромагнитная. Нормы качества электрической энергии в системах
электроснабжения общего назначения ГОСТ
14254-96 (МЭК 529-89)
Степени защиты, обеспечиваемые оболочками (Код IP) ГОСТ
16504-81 Система государственных испытаний продукции. Испытания и контроль
качества продукции. Основные термины и определения ГОСТ
27473-87 (МЭК
112-79) Материалы электроизоляционные твердые. Метод определения
сравнительного и контрольного индексов трекингостойкости во влажной среде ГОСТ
27483-87 (МЭК
695-2-1-80) Испытания на пожароопасность. Методы испытаний. Испытание
нагретой проволокой ГОСТ
27918-88 Реле измерительные с одной входной воздействующей величиной с
зависимой выдержкой времени ГОСТ
28199-89 (МЭК
68-2-1-74) Основные методы испытаний на воздействие внешних факторов. Часть
2. Испытания. Испытание А. Холод ГОСТ
28200-89 (МЭК 68-2-2-74) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание В. Сухое тепло ГОСТ
28201-89 (МЭК 68-2-3-69) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание Са. Влажное тепло, постоянный режим ГОСТ
28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание Fc и руководство. Вибрация (синусоидальная) ГОСТ
28209-89 (МЭК 68-2-14-84) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание N. Смена температуры ГОСТ
28213-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание Еа и руководство. Одиночный удар ГОСТ
28216-87 (МЭК
68-2-30-87) Основные методы испытаний на воздействие внешних факторов.
Часть 2. Испытания. Испытание Db и руководство.
Влажное тепло, циклическое (12 + 12-часовой цикл) ГОСТ
28217-89 (МЭК
68-2-31-69) Основные методы испытаний на воздействие внешних факторов.
Часть 2. Испытания. Испытание Ес. Падение и опрокидывание, предназначенное в
основном для аппаратуры ГОСТ
28218-89 (МЭК 68-2-32-75) Основные методы испытаний на воздействие внешних
факторов. Часть 2. Испытания. Испытание Ed. Свободное падение ГОСТ
28312-89 (МЭК
417-73) Аппаратура радиоэлектронная профессиональная. Условные графические
обозначения ГОСТ
28779-90 (МЭК 707-81)/ГОСТ
Р 50695-94 (МЭК 707-81) Материалы электроизоляционные твердые. Методы
определения воспламеняемости под воздействием источника зажигания ГОСТ 29322-92 (МЭК 38-83) Стандартные
напряжения ГОСТ
30326-95 (МЭК
950-86)/ГОСТ
Р 50377-92 (МЭК
950-86) Безопасность оборудования информационной технологии, включая
электрическое конторское оборудование ГОСТ
Р 50030.1-2000 (МЭК
60947-1-99) Аппаратура распределения и управления низковольтная. Часть 1.
Общие требования и методы испытаний ГОСТ Р
50462-92 (МЭК
446-89) Идентификация проводников по цветам или цифровым обозначениям ГОСТ
Р 50571.19-2000 (МЭК
60364-4-443-95) Электроустановки зданий. Часть 4. Требования по обеспечению
безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Защита
электроустановок от грозовых и коммутационных перенапряжений ГОСТ
Р 51317.4.1-2000 (МЭК
61000-4-1-2000) Совместимость технических средств электромагнитная.
Испытания на помехоустойчивость. Виды испытаний ГОСТ
Р 51317.4.2-99 (МЭК
61000-4-2-95) Совместимость технических средств электромагнитная.
Устойчивость к электростатическим разрядам. Требования и методы испытаний ГОСТ
Р 51317.4.3-99 (МЭК
61000-4-3-95) Совместимость технических средств электромагнитная.
Устойчивость к радиочастотному электромагнитному полю. Требования и методы
испытаний ГОСТ
Р 51317.4.4-99 (МЭК
61000-4-4-95) Совместимость технических средств электромагнитная.
Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний ГОСТ
Р 51317.4.5-99 (МЭК
61000-4-5-95) Совместимость технических средств электромагнитная.
Устойчивость к микросекундным импульсным помехам большой энергии. Требования и
методы испытаний ГОСТ
Р 51317.4.11-99 (МЭК
61000-4-11-94) Совместимость технических средств электромагнитная.
Устойчивость к динамическим изменениям напряжения электропитания. Требования и
методы испытаний ГОСТ
Р 51317.4.12-99 (МЭК
61000-4-12-95) Совместимость технических средств электромагнитная.
Устойчивость к колебательным затухающим помехам. Требования и методы испытаний ГОСТ
Р 51318.22-99 (СИСПР
22-97) Совместимость технических средств электромагнитная. Радиопомехи
индустриальные от оборудования информационных технологий. Нормы и методы
испытаний ГОСТ
Р МЭК 60073-2000 Интерфейс человекомашинный. Маркировка и обозначения
органов управления и контрольных устройств. Правила кодирования информации 3 Определения
В настоящем стандарте применяют следующие
термины. 3.1 доступная
часть оборудования: 1) часть оборудования, которой можно
коснуться стандартным сочлененным испытательным щупом (см. ГОСТ 14254); 2) проводящая часть, которой можно легко
коснуться и которая обычно не находится под напряжением, но может оказаться под

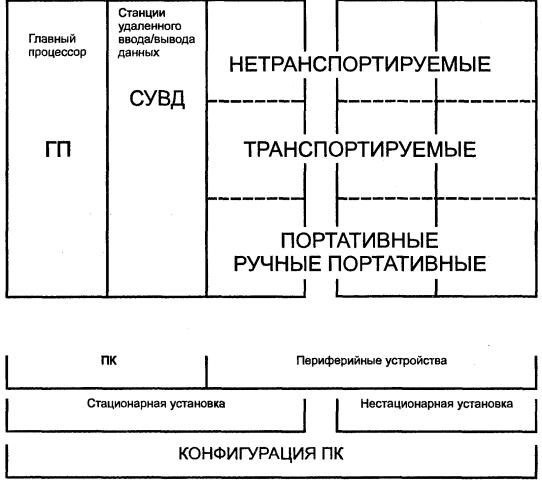

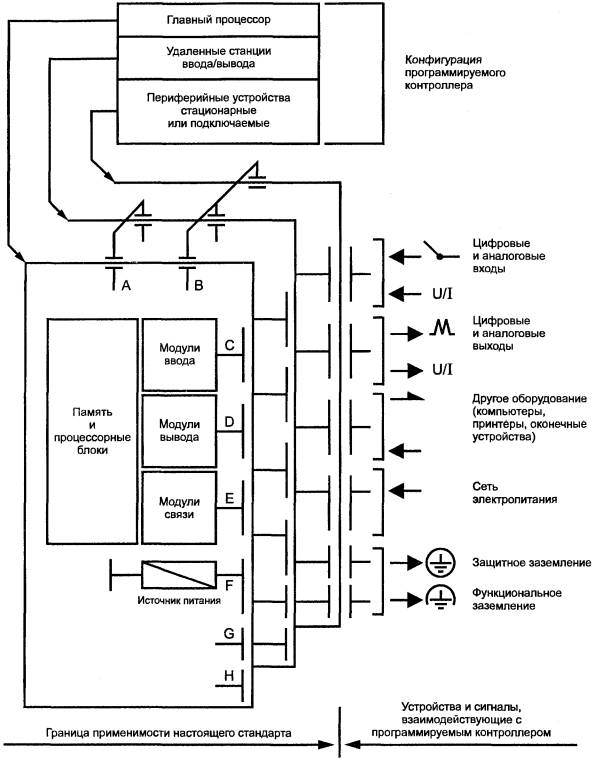

напряжением при отказе оборудования. 3.2 базовая конфигурация(и)
программируемого контроллера: Представительная конфигурация, используемая
для типовых испытаний. Состоит как минимум из процессорного блока, источника
питания и устройств ввода/вывода. См. рисунок 1. 3.3 батарея: Электрохимический
источник энергии, который может быть перезаряжаемым или нет. 3.4 воздушный зазор: Кратчайшее
расстояние по воздуху между двумя проводящими частями. 3.5 покрытие защитное: Покрытие из
соответствующего изоляционного материала, который закрывает воздушный зазор
и/или область поверхности изоляции печатной платы таким образом, чтобы
исключить воздействие внешней среды и чтобы воздушный зазор и/или поверхность
диэлектрика могли выдержать требуемое импульсное и непрерывное электрическое
напряжение. Примечание - Покрытие обычно применяется, чтобы
исключить влияние атмосферы и усилить диэлектрические свойства воздушного
зазора и/или поверхности изоляции, которые в нормальном состоянии без покрытия
были бы неадекватны окружающим условиям. 3.6 индекс стойкости к пробою (CTI): Числовое значение максимального напряжения, при котором материал
выдерживает без пробоя падение 50 капель NH4Cl (хлорида аммиака). 3.7 путь утечки по поверхности
изоляции: Минимальное расстояние между двумя проводящими частями. 3.8 заземление: Часть Земли,
которая рассматривается как проводящая, чей электрический потенциал условно
принимается за нуль и располагается вне зоны влияния устройств заземления. 3.8.1 функциональное заземление: Проводник,
который имеет электрический контакт с Землей для целей улучшения помехоустойчивости. 3.8.2 защитное заземление: Проводник,
который имеет электрический контакт с Землей для целей обеспечения
безопасности. 3.9 электромагнитная совместимость
(ЭМС): По ГОСТ
Р 51317.4.1 3.10 корпус: Конечный кожух
оборудования, который обеспечивает защиту от случайного контакта с компонентами
под напряжением и/или движущимися частями. 3.11 класс оборудования: Условный
номер, присвоенный группе оборудования, для которой применяются определенные
средства, используемые для обеспечения защиты от поражения электрическим током
при нормальной эксплуатации и в условиях единичного дефекта функционирования
установленного оборудования. 3.11.1 оборудование класса I: Оборудование, у которого защита от поражения электрическим током
обеспечивается не только основной изоляцией, но также и дополнительными мерами
безопасности, заключающимися в том, что доступные проводящие части соединяются
защитным проводником заземления в стационарных проводных соединениях установки
таким способом, что они не могут оказаться под напряжением в случае
неисправности основной изоляции. Примечание - Оборудование класса I может иметь части с двойной или
усиленной изоляцией или содержать блоки, функционирующие при сверхнизком
безопасном напряжении. 3.11.2 оборудование класса II: Оборудование, в котором защита от поражения электрическим током
обеспечивается не основной изоляцией, а дополнительными мерами безопасности,
например двойной или усиленной изоляцией. Не предусматриваются меры в виде
защитного заземления или соответствующие условия монтажа оборудования. Такое оборудование может быть: а) класса II - оборудование с прочным и по существу
непрерывным корпусом из изоляционного материала, который окружает все
проводящие части, за исключением небольших частей типа фабричных марок, винтов
и заклепок, отделенных от частей с опасным напряжением изоляцией, эквивалентной
по крайней мере усиленной изоляции, или б) класса II - оборудование с непрерывным
металлическим корпусом, в котором используется двойная изоляция, за исключением
частей с усиленной изоляцией; в) комбинацией оборудования классов I и II. 3.11.3 оборудование класса III: Оборудование, в котором защита от поражения электрическим током
обеспечивается цепями, функционирующими при сверхнизком безопасном напряжении
(СНБН), создающими напряжения, не превышающие уровней СНБН. 3.12 Оборудование 3.12.3 оборудование стационарное: Оборудование,
которое является частью постоянной установки. 3.12.4 оборудование переносное, портативное: Оборудование,
удерживаемое и управляемое руками. 3.12.5 оборудование, подключаемое без
отключения питания: Оборудование, которое может быть подключено или
отключено от конфигурации ПК в любое время, в том числе и во время
функционирования аппаратуры, без нарушения или прерывания ее нормальной работы,
а также без какого-либо риска для оператора и ПК. 3.12.6 оборудование портативное: Закрытое
оборудование, предназначенное для ручной переноски, например инструментальные
средства программирования и отладки (СПИО), испытательное оборудование (ИО). 3.13 опасное напряжение: Пиковое
переменное или постоянное напряжение, превышающее 50 В. 3.14 устойчивость: Способность
системы с ПК не реагировать и нормально функционировать в пределах норм,
указанных изготовителем, в случае, когда оборудование системы подвергается
влиянию факторов, определенных в настоящем стандарте. 3.15 аналоговый вход: Вход, который
преобразует непрерывный сигнал в дискретный, представляемый в виде

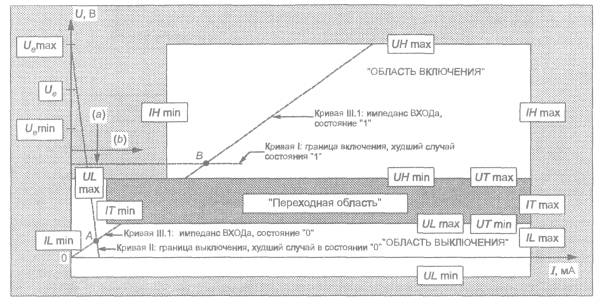

многоразрядного двоичного числа, используемого в конфигурации ПК. 3.16 цифровой вход типов 1 и 2 3.16.1 цифровой вход типа 1: Цифровой
вход для измерительных сигналов, получаемых от механических контактов
коммутационной аппаратуры, например реле, кнопок, выключателей и т.п. 3.16.2 цифровой вход типа 2: Цифровой вход для измерительных
сигналов, получаемых от электронных устройств переключения, например
двухпроводных переключателей. 3.17 изоляция (основная,
дополнительная, двойная, усиленная): 1) основная изоляция: Изоляция,
применяемая для частей оборудования, находящихся под напряжением, с целью
обеспечения защиты от поражения электрическим током; 2) дополнительная изоляция: Независимая
изоляция, применяемая в дополнение к основной изоляции для того, чтобы
гарантировать защиту от поражения электрическим током в случае отказа основной
изоляции; 3) двойная изоляция: Изоляция,
включающая основную и дополнительную изоляцию; 4) усиленная изоляция: Отдельная
система изоляции, применяемая для частей под напряжением, которая обеспечивает
степень защиты от поражения электрическим током, эквивалентную двойной изоляции
в условиях, определенных в настоящем стандарте. Примечание - Термин «система изоляции» не
подразумевает, что изоляция должна быть однородной. Она может иметь несколько
уровней, которые по отдельности не могут быть проверены как дополнительная или
основная изоляция. 3.18 интерфейс: Граница раздела рассматриваемых
систем или отдельных частей системы, через которую передается информация или
электрическая энергия. 3.19 изолированные (устройства, цепи): Устройства
или цепи, не имеющие гальванического соединения между собой. 3.20 сеть
электропитания: По ГОСТ
13109. 3.21 группа материала изоляции: Изоляционные
материалы, классифицируемые по индексу стойкости к пробою (СTI). 3.22 микросреда: Условия внешней
среды, в которых находятся рассматриваемые воздушный зазор или часть
поверхности изоляции. Примечание - Микросреда в основном
определяет качество изоляции. Она может существенно отличаться от внешней среды
оборудования, так как определяется климатическими и электромагнитными
факторами, а также уровнем загрязнения. 3.23 модуль: Устройство,
например плата ввода-вывода, которая вставляется в соединительную плату или
основной блок. 3.24 аналоговый
выход: Выход, осуществляющий преобразование многоразрядного двоичного числа
от программируемого контроллера в непрерывный сигнал. 3.25 цифровой
выход: Выход, осуществляющий преобразование одноразрядного двоичного числа
в сигнал с двумя состояниями. 3.26 категория
перенапряжения (сети или электрической системы): Условный номер, основанный
на ограничении значений предполагаемых переходных перенапряжений (или
управления ими), встречающихся в сети (или в пределах электрической системы,
имеющей различные номинальные напряжения), и зависящий от средств, используемых
для ограничения перенапряжений. Примечание - В электрической системе переход
из одной категории перенапряжения к другой, более низкой, осуществляется
применением соответствующих средств, удовлетворяющих требованиям интерфейса.
Такие требования интерфейса могут заключаться в установке защитных устройств от
перенапряжений или последовательно-параллельного сопротивления, способных
рассеивать, поглощать или преобразовывать энергию соответствующего импульса
тока с тем, чтобы понизить переходное значение перенапряжения до такой
величины, которая соответствует более низкой категории перенапряжения. 3.27 степень
загрязнения (в микросреде): Условный номер, присвоенный для оценки
изолирующих качеств воздушных зазоров и частей поверхности изоляции с целью
установления величины загрязнения микросреды: 1) степень
загрязнения 1: Отсутствие загрязнений или наличие только сухих,
непроводящих загрязнений. Загрязнения не существенны; 2) степень
загрязнения 2: Обычно имеют
место только непроводящие загрязнения. Иногда может ожидаться временная
проводимость, вызванная конденсацией влаги; 3) степень
загрязнения 3: Имеют место проводящие загрязнения. Сухие непроводящие
загрязнения могут стать проводящими из-за конденсации влаги. Примечания: 1 Проводимость изоляции
происходит из-за осаждения постороннего материала и влажности. 2 Минимальные
воздушные зазоры для степеней загрязнения 2 и 3 основаны на опытных данных. 3.28 сменный
разъем: Средства соединения, предназначенные для использования
пользователем ПК при функционировании или техническом обслуживании аппаратуры. 3.30 сверхнизковольтная
безопасная схема (СНБН-схема): Схема, которая разработана и защищена таким
образом, что при нормальных условиях и одиночной неисправности напряжение между
любыми двумя доступными частями (одна из которых может быть заземлением или
проводящей доступной частью, связанной с заземлением) не превышает СНБП и в
которой не создаются перенапряжения, превосходящие СНБН. 3.31 температура (окружающего воздуха): 1) для закрытой
аппаратуры без вентиляции, охлаждаемой естественной конвекцией воздуха:
Комнатная температура на расстоянии 1 м от поверхности корпуса на
горизонтальной плоскости, расположенной на половине его высоты; 2) для закрытой
вентилируемой аппаратуры: Температура поступающего воздуха; 3) для открытой
аппаратуры: Температура поступающего воздуха непосредственно под аппаратурой. 3.32 полный
выходной ток (выходного модуля): Ток, который может выдавать многоканальный
модуль, функционирующий при максимально неблагоприятной комбинации рабочих
условий эксплуатации без превышения регламентированных температурных пределов
любой частью данного модуля (изоляция, клеммы, выступающие проводящие части и
т.д.). Примечание - Для многоканального модуля
полный выходной ток обычно меньше, чем сумма выходных токов каналов. 3.33 Типы испытаний 1) стандартное испытание: Испытание, которому каждое отдельное
каталогизированное устройство подвергается в течение или по окончании процесса
его производства, чтобы установить, соответствует ли изделие определенным
критериям. 2) типовое
испытание: Лабораторные испытания, которым подвергаются одна или несколько
основных конфигураций ПК или образцов каталогизируемых устройств, чтобы
установить, что их конструкция отвечает требованиям настоящего стандарта. 3) типовые
испытания на устойчивость (испытания на устойчивость): Типовые испытания,
подтверждающие, что функционирование основной конфигурации ПК не изменяется при
приложении определенных влияющих величин, которые предназначены для имитации
рабочих условий эксплуатации. В течение испытания основная конфигурация ПК
выполняет соответствующие тестовые программы, поставляемые изготовителем; Примечание -
Некоторые испытания могут допускать временное изменение функционирования
основной конфигурации ПК в пределах, которые должны быть в этом случае
определены изготовителем. 3.34 блок: Узел
в сборке, который может состоять из модулей, вставляемых или иным способом
соединенных внутри сборки (узла), и связан с другими модулями устройства
посредством кабелей или других средств соединения. 3.35 Проводные
соединения: 1) внутренние
проводные соединения: Проводные соединения, которые находятся внутри
открытого или закрытого оборудования конфигурации ПК; 2) внешние
проводные соединения: Проводные соединения оборудования конфигурации ПК,
которые обычно устанавливаются пользователем. 4 Условия эксплуатации и требования, обусловленные внешней средой
4.1 Рабочие условия
эксплуатации
Пользователь должен убедиться, что условия
эксплуатации ПК не выходят за границы условий, приведенных ниже. 4.1.1 Физические
условия окружающей среды 4.1.1.1 Температура
окружающего воздуха Границы диапазона температур при
эксплуатации приведены в таблице 1. Таблица 1 - Температура окружающего воздуха
в условиях эксплуатации ПК В градусах
Цельсия
4.1.1.2 Температура хранения Допускаемая температура от минус 25 до
плюс 70 °С. 4.1.1.3
Относительная влажность приведена в таблице 2 (как
альтернатива для изготовителя). Таблица 2 - Относительная влажность
окружающего воздуха в условиях эксплуатации
Изготовитель должен определить степень
загрязнения, при которой аппаратура работоспособна. Устойчивость к коррозии значительно
меняется в зависимости от условий применения, и не представляется возможным
определить рабочие условия применения конфигурации ПК. В случае жестких рабочих
условий см. 4.2. Изготовитель должен определить степень
защиты аппаратуры от коррозии в соответствии с условиями применения и указать
ее в технической документации. 4.1.1.6 Высота над уровнем моря Аппаратура должна быть пригодной для
эксплуатации на высоте до 2000 м над уровнем моря. 4.1.2 Электрические
параметры при эксплуатации и требования к ним 4.1.2.1 Источники питания постоянным и
переменным током См. 5.2. 4.1.2.2 Параметры электромагнитных помех Параметры электромагнитных помех
существенно меняются в зависимости от способа размещения кабелей, а также
другой установленной аппаратуры и ее близости к конфигурации ПК. Для настоящего стандарта минимальные
параметры помех, к которым должна быть устойчива конфигурация ПК, косвенно
определяются требованиями, изложенными в 5.9.1. Для электростатических разрядов (ЭСР)
изготовитель может выбрать один из уровней жесткости из таблицы 3 (см. ГОСТ
Р 51317.4.2). Таблица 3 - Условия электростатических
разрядов при эксплуатации
4.1.2.3 Категория перенапряжения. Контроль
переходных перенапряжений Параметры оборудования должны быть такими,
чтобы условия, обусловленные категорией II по перенапряжениям, не превышались. Переходные перенапряжения в точке
подключения источника питания не должны быть выше категории перенапряжения II, а именно импульсное напряжение не должно
превышать соответствующее номинальное напряжение основной изоляции. Средства
или устройства подавления переходного перенапряжения должны обладать
способностью поглощать энергию переходного режима (см. 5.10.2). 4.1.2.4 Непериодические
перенапряжения В производственных условиях периодические
максимумы перенапряжений могут возникать на линиях питания вследствие
прерываний тока на силовом оборудовании (например, срабатывание защитных
предохранителей в одной из фаз трехфазной сети). Это может вызвать сильноточные
импульсы при сравнительно низких уровнях напряжения (приблизительно 2Uпик).
Пользователь должен предпринять необходимые меры, чтобы предупредить возможные
опасные режимы конфигураций ПК (например, посредством разделительных
трансформаторов). 4.1.3 Механические
условия и требования при эксплуатации Условия вибрации, ударных нагрузок и
свободного падения существенно меняются в зависимости от способа установки и
окружающих условий, и их сложно регламентировать. Для настоящего стандарта рабочие условия
косвенно определяются требованиями испытаний, указанными ниже, которые
применимы к стационарной, а также к переносной распакованной или портативной
аппаратуре (см. 4.1.3.2). Эти
условия не применимы к аппаратуре, отличной от конфигурации ПК и/или связанных
с ней ПУ. Опыт показывает, что аппаратура,
удовлетворяющая этим испытаниям, может быть применима в производственных
условиях при стационарной установке. Параметры виброустойчивости приведены в
таблице 4. Таблица 4 - Виброустойчивость
Требования к ударостойкости: - ускорение случайных ударов - до 15g; - продолжительность - 11 мс; - форма ударной волны - полусинусоида (по
каждой оси). Примечания Аппаратуру с электронно-лучевыми
трубками не испытывают. Электромеханические
реле могут подвергаться кратковременным ударам с ускорением до 15g. В процессе испытаний
допускаются сбои в работе аппаратуры, но она должна быть полностью
работоспособна после их завершения. Требования к устойчивости при свободном
падении на бетонный пол для типовых испытаний - согласно таблице 5. Таблица 5 - Свободное падение аппаратуры
4.2 Специальные условия
эксплуатации
Если рабочие условия более жесткие, чем в 4.1, или существуют другие
неблагоприятные условия окружающей среды (например, загрязнение воздуха пылью,
дымом, корродирующими или радиоактивными частицами, испарениями или солями,
спорами, насекомыми или мелкими животными), следует консультироваться у
разработчика для определения пригодности аппаратуры или принятия необходимых
мер по их исключению или минимизации. 4.3 Требования к транспортированию и
хранению модулей и устройств ПК
Следующие требования применяются к блокам
ПК, размещенным внутри упаковки изготовителя. Транспортирование и хранение неупакованной
переносной аппаратуры должны соответствовать требованиям 4.1. Если в аппаратуру включены компоненты,
требующие особых условий транспортирования и хранения (например, компоненты
КМОП, батареи и т.д.), изготовитель должен описать мероприятия, которые
требуется предпринять. 4.3.1 Температура Допускаемая температура - от минус 25 до
плюс 70 °С. См. 8.3.4.2. 4.3.2 Относительная
влажность Относительная влажность - от 5 % до 95 %
(без конденсации). 4.3.3 Атмосферное
давление Минимальное атмосферное давление при
транспортировании не должно быть меньше 70 кПа (эквивалентно высоте над уровнем
моря 3000 м). Требования к прочности для блоков ПК в
упаковке изготовителя приведены в таблице 6.
После испытаний на свободное падение блоки должны сохранять работоспособность в
полном объеме и не иметь очевидных разрушений. См. 8.3.5.4. Таблица 6 - Свободное падение на бетонный
пол (применительно к блокам ПК в упаковке изготовителя)
4.3.5 Другие
условия Пользователь должен согласовать с
изготовителем любые механические условия испытаний, не указанные в настоящем
стандарте. 4.3.6 Информация, представляемая изготовителем Изготовитель должен представлять
инструкции по транспортированию и хранению. 4.4 Условия транспортирования и хранения конфигураций ПК,
включенных в законченные системы управления
Не рассматриваются настоящим стандартом, и
по этим вопросам следует получить консультацию изготовителя. 5 Электрические требования
5.1
Общие положения
Типовая конфигурация системы с ПК и ее
интерфейсы представлены на рисунке 1. 5.2 Источники питания
постоянного и переменного тока
5.2.1 Первичное
электропитание 5.2.1.1 Номинальные величины и рабочие
диапазоны. Первичное электропитание конфигурации ПК и
модулей ввода/вывода, получающих энергию от внешних источников, должно иметь
характеристики, представленные в таблице 7,
и соответствовать ГОСТ
29322. А - интерфейс для
удаленных станций ввода/вывода; В - интерфейс для периферийных
устройств; С - интерфейс для цифровых и аналоговых входных сигналов; D -
интерфейс для цифровых и аналоговых выходных сигналов; Е -
последовательные или параллельные интерфейсы передачи данных другому
оборудованию; F - интерфейс источников электропитания; G - интерфейс защитного
заземления; Н - интерфейс функционального заземления Рисунок 1 -
Типовая конфигурация ПК Таблица 7 - Номинальные значения и рабочие диапазоны первичного
электропитания
Примечания 1 В дополнение к допускам
напряжения разрешается общая переменная составляющая, имеющая пиковое значение
до 5 % номинального напряжения. 2 Если возможно применение
цифровых входов типа 2, см. примечание 5 к таблице 9. 3 Переменное напряжение измеряют
как полное действующее напряжение в точке подключения к оборудованию. Общее
действующее значение гармонических составляющих (целых и кратных номинальной
частоте) с частотой менее 0,1 номинальной частоты может достигать 10 % полного
напряжения. Гармоники и другие составляющие для более высоких частот могут
достигать 2 % полного напряжения. Однако для целей сравнения оборудование

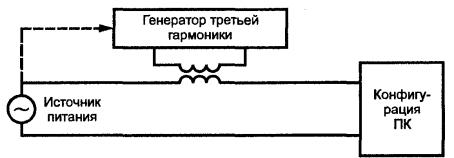

должно проверяться только на третьей гармонике (10 % от общего напряжения при
фазовом угле 0 и 180°). Полное содержание гармоник
источника питания конфигурации ПК существенно зависит от соотношения выходного
сопротивления источника энергии и входного сопротивления источника питания ПК.
Установление параметров заранее определенного источника питания, например
инвертора для конфигурации ПК, может потребовать соглашения между пользователем
и изготовителем. 4 Номинальные напряжения
приведены в ГОСТ 29322. 5 Для первичных напряжений,
например 100, 110, 200, 240, 380 В переменного тока или 110, 136 В постоянного
тока, применяются допуски, представленные в таблице и примечаниях 1 и 3.
Допуски должны также использоваться для вычисления входных пределов по 5.3.1.2, используя уравнения,
приведенные в приложении Б. 6 Сети электропитания должны быть
трехфазными. 7 Для источников
питания аналоговых устройств ввода - вывода см. таблицу 13, 5.4.1.2.3, перечисление
5, а также таблицу 15, 5.4.2.2.3, перечисление 3. 5.2.1.2 Провалы и прерывания напряжения 1) В случае
кратковременных провалов или прерываний по питанию, которые определены в
таблице 8 настоящего стандарта и ГОСТ
Р 51317.4.11, конфигурация ПК (включая удаленные станции ввода/вывода и
нестационарные периферийные устройства, см. 5.7) должна нормально функционировать. 2) В случае
более длительных прерываний питания конфигурация ПК должна продолжать
нормальное функционирование или переходить в предварительно установленное
состояние и иметь четко определенное поведение вплоть до восстановления
нормального функционирования. Примечание - Выходы и быстродействующие
входы, получающие напряжение от общего источника питания, будут реагировать на
такие помехи. Таблица 8 - Рабочие условия эксплуатации. Провалы и прерывания напряжения
Примечания 1 При любом фазовом угле -
процедура испытания согласно 8.3.7.2. 2 Umin является Ue при минимальном допуске согласно таблице 7. 3 Степень
жесткости PS1 применяется к конфигурациям ПК, снабженным батареями, степень
жесткости PS2 - к конфигурациям ПК, получающим питание за счет выпрямления
переменного тока и/или от линий постоянного тока. 5.2.1.3 Непериодические перенапряжения - см. 4.1.2.4. 5.2.2 Резервное электропитание
запоминающих устройств Средства
резервного электропитания энергозависимых блоков памяти должны обеспечивать
сохранение информации по крайней мере 300 ч при рабочих условиях эксплуатации и
1000 ч при температуре не выше 25 °С в случае, если источник энергии
номинальной мощности. (Для средств резервирования электропитания, нуждающихся в
замене, номинальная мощность - это величина, которую используют для назначения
процедуры и временного интервала при их замене.) Замена или
обновление средств резервного электропитания должны быть возможны без потери
данных в поддерживаемых частях памяти. (См. также 4.3, 5.6.3 и
6.11.) При
использовании батарей для резервирования электропитания элементов памяти должна
быть предусмотрена предупреждающая информация о снижении напряжения батареи. 5.2.3 Информация, предоставляемая изготовителем В дополнение к
требованиям, установленным в разделе 7,
изготовитель должен сообщить следующую информацию: 1) данные,
позволяющие осуществить выбор подходящей схемы разводки питания для обеспечения
указанного напряжения в каждой точке использования электроэнергии, в том числе
пиковую мощность, периодический пиковый и установившийся действующий входной
ток в условиях полной нагрузки; 2) внешнюю
идентификацию оконечных устройств для связи с источниками питания; 3) типичный(е)
пример(ы) организации электропитания системы оборудования; 4) специальные
требования по монтажу источников электропитания, если таковые имеются, для
конфигураций ПК, получающих энергию от резервированных источников или на
которые подаются напряжения питания и частоты, не указанные в 5.2.1.1; 5) результаты
подсоединения источников электропитания к аппаратуре: - обратной
полярностью; - с
несоответствующим уровнем напряжения и/или частоты; -
несоответствующими проводниками; 6) полную
информацию относительно поведения конфигурации ПК для типичных ситуаций
увеличения/уменьшения напряжения; 7) данные,
позволяющие оценить максимальные значения времени прерывания, которое реально
не влияет на нормальное функционирование любой конфигурации ПК; класс ИП (ИП-1
или ИП-2) устройств с питанием на постоянном токе; 8) время
копирования содержимого памяти с точки зрения температурных и эксплуатационных
требований; 9) рекомендуемый
временной интервал при замене источников энергии, если такая замена
применяется, и рекомендуемая процедура и последующие результаты воздействия на
конфигурацию системы. 5.3 Цифровые входы/выходы

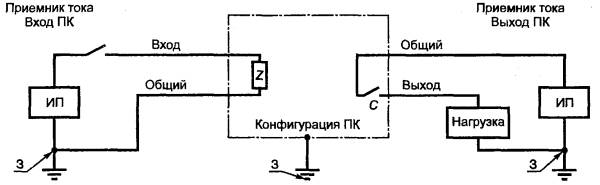

На рисунке 2 представлена схема определения
некоторых параметров входа/выхода ПК, применяемых в настоящем стандарте. С - выход; механический или статический контакт (например, сухой
контакт реле, тиристор, транзистор и т.п.); З - заземление; необязательно, или
определяется национальными правилами и/или нуждами применения; Z - вход, входное полное
сопротивление; ИП - внешние источники питания Примечание -
Некоторые применения ПК могут использовать только один ИП, общий для входов,
выходов и всей конфигурации ПК. Рисунок 2 -
Параметры входов/выходов Цифровые входы/выходы должны удовлетворять
следующим требованиям: 1) ПК должен иметь по крайней мере один из
типов входного и выходного интерфейсов из числа определенных в 5.3.1 - 5.3.3; 2) цифровые входы должны соответствовать
стандартным номинальным напряжениям, указанным в 5.3.1. Цифровые входы с нестандартным напряжением
должны удовлетворять расчетным уравнениям, приведенным в приложении Б; 3) цифровые выходы должны соответствовать
стандартным номинальным напряжениям, указанным в 5.3.2.1 для переменного тока или в 5.3.3.1 для постоянного тока; 4) должна быть возможность соединять
входы/выходы посредством правильного выбора вышеупомянутых цифровых
входов/выходов с целью обеспечения заданного функционирования конфигурации ПК.
(Дополнительная внешняя нагрузка должна быть определена изготовителем в случае
необходимости); 5) должна быть возможность питать
многоконтурные входные модули переменного тока от различных фаз, и модули в
этом случае должны удовлетворять требованию к максимальной разности
потенциалов, которая может иметь место между фазами. В противном случае в
руководстве для пользователя предусматривают примечание, указывающее, что все
каналы должны получать электропитание от одной и той же фазы; 6) если многоканальные модули переменного
тока предназначены для питания от нескольких фаз, то они должны удовлетворять
требованиям для воздушных зазоров и путей утечки по поверхности изоляции, а
также испытаний на пробой диэлектрика для соответствующих напряжений между
фазами. Примечания 1 Входы - источники тока и выходы
- приемники тока, которые могут потребоваться для некоторых применений ПК, не
рассматриваются настоящим стандартом. Особая осторожность должна проявляться
при их использовании. (В случае положительной логики при использовании входов -
приемников тока и выходов - источников тока любое короткое замыкание на общую
точку и обрыв провода интерпретируются входами и нагрузками как «состояния
выключения»; с другой стороны, для входов - источников тока и выходов -
приемников тока замыкания на землю интерпретируются как «состояния включения»).
(См. рисунок 2). 2 В конфигурации
ПК могут предлагаться интерфейсы, которые не рассматриваются настоящим
стандартом, то есть интерфейсы для ТТЛ и КМОП цепей, и т.д. В этом случае
изготовитель должен представлять всю соответствующую информацию пользователю. 5.3.1 Цифровые входы (приемники тока) 5.3.1.1 Терминология (вольт-амперные
области функционирования) Рисунок 3 графически представляет пределы и рабочие диапазоны,
которые используются в настоящем стандарте для характеристики цифровых входных
цепей-приемников тока. Рабочая область состоит из областей
«включения», «переходной» и «выключения». Для перехода из области выключения в
область включения необходимо, чтобы входное напряжение превысило величину UТmin и UHmin, а ток - ITmin и IHmin. Область
ниже нуля является частью «области выключения» для входов постоянного тока. UHmax и UHmin - пределы напряжения для условий «включения» (состояние
1); IHmax
и IHmin
- пределы тока для условий «включения» (состояние 1); UTmax и UTmin - пределы напряжения
для переходного состояния (из состояния 1 или 0); ITтах и IТmin - пределы тока для
переходного состояния (из состояния 1 или 0); ULmax и ULmin - пределы
напряжения для условий «выключения» (состояние 0); ILmax и ILmin - пределы тока для условий «выключения» (состояние 0); ULmax распространяется
от ULmin до ITmin и равняется UTmin > IТmin; Ue, Uemax и Uemin - номинальное напряжение и его пределы для внешнего
источника электропитания; I, II, III, (а), (b),
(с). А, В относятся к примеру, описанному в 5.3.1.5 Рисунок 3 - Рабочие
области значений напряжение/ток для цифровых входов (приемников тока) 5.3.1.2 Стандартные рабочие диапазоны для цифровых входов
(приемников тока) Цифровые входы - приемники тока должны функционировать для
значений параметров рабочих областей, представленных в таблице 9. Таблица 9 - Стандартные рабочие диапазоны
для цифровых входов (приемников тока)
5.3.1.3 Дополнительные требования Каждый входной
клапан должен обеспечиваться световым индикатором или эквивалентным устройством
для указания состояния 1 при включенном питании индикатора. 5.3.1.4
Информация, поставляемая изготовителем В дополнение к
требованиям раздела 7 изготовитель
должен обеспечить следующую информацию: 1)
вольт-амперную кривую для полного рабочего диапазона с допусками или
эквивалентными параметрами; 2) время
задержки для цифрового входа при изменении сигнала с 0 на 1 и обратно; 3) наличие общих
точек между каналами; 4) последствия
неправильного подключения входа; 5) разность
потенциалов на изоляции между каналом и шиной между каналами при рабочих
условиях эксплуатации; 6) тип входа (1
или 2); 7) контрольную
точку и двоичное состояние индикатора; 8) результаты,
полученные при удалении/вставке входного модуля под напряжением; 9)
дополнительную внешнюю нагрузку при подсоединении входов и выходов, если это
необходимо; 10) сведения об
оценке сигнала (например, статическая/динамическая оценка, для прерывания и
т.д.); 11)
рекомендуемые длины кабеля и жгутов в зависимости от типа кабеля и требований
электромагнитной совместимости; 12) размещение
выводов; 13) типовые
примеры внешних соединений. 5.3.2 Цифровые
выходы - источники переменного тока 5.3.2.1 Номинальные значения и рабочие диапазоны (переменный ток,
действующие значения) Цифровые выходы
переменного тока должны удовлетворять значениям, представленным в таблице 10, при выходном(ых) напряжении(ях),
установленном(ых) изготовителем в соответствии с 5.2.1.1 настоящего стандарта и ГОСТ
Р 50030.1 для категории использования АС-15. См. 5.3.2.3, перечисление 9 для других категорий
использования. Таблица 10 - Номинальные значения и
рабочие диапазоны для цифровых выходов - источников переменного тока

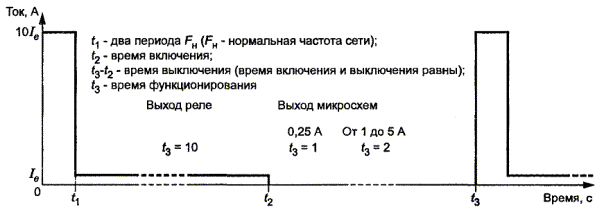

Рисунок 4 -
Форма временных перегрузок для цифровых выходов с питанием переменным током Примечание -
В ГОСТ
Р 50030.1 график, представленный на рисунке 4, называется «АС-15, нормальные условия применения». 5.3.2.2
Дополнительные требования а) Выходные
индикаторы Каждый канал
вывода должен обеспечиваться средствами, указывающими состояние выхода при
подаче в канал электропитания. б) Защищенные
выходы Для выходов,
заявленных изготовителем как защищенные: 1) выход должен
или нормально функционировать, и/или соответствующее устройство должно обеспечить защиту выхода при всех
значениях выходного тока установившегося режима, который превышает в 1,1 раза
номинальное значение; 2) после переустановки или замены только
защитного устройства, в зависимости от применения, конфигурация ПК должна
продолжить нормальное функционирование; 3) в течение любой перегрузки не должно
возникать какого-либо риска пожара или пробоя электрической изоляции, а
максимальное повышение температуры изоляции входа - выхода не должно быть более
значения, указанного в 6.4.2. Дополнительные возможности повторного
запуска могут выбираться следующих типов: I - автоматизированный повторный запуск
защищенного выхода, который автоматически восстанавливает свое состояние после
устранения перегрузки; II - управляемый повторный запуск
защищенного выхода, состояние которого устанавливается посредством сигналов
(например, для дистанционного управления); III - ручной повторный запуск защищенного
выхода, восстановление состояния которого происходит при воздействии человека
(защитой могут быть плавкие предохранители, электронные блокировки и т.д.). См. процедуру испытаний в 8.3.8.3.2. Примечания 1 Функционирование в условиях перегрузки в течение
длительного периода времени может влиять на срок службы модуля. 2 Защищенные выходы не обязательно
предохраняют внешние проводные соединения. Такая защита, если необходима,
обеспечивается пользователем. в) Выходы, допускающие короткое замыкание Для выходов, заявленных изготовителем как
допускающих короткое замыкание, возможны следующие состояния. 1) Для всех выходных токов свыше Iе max до 2Iе выход должен нормально функционировать и
выдерживать временную перегрузку. Такая временная перегрузка должна быть
определена изготовителем. 2) Для всех выходных токов,
предположительно превышающих более чем в 20 раз Номинальное значение, должно
быть предусмотрено защитное устройство. После переустановки или замены только
защитного устройства конфигурация ПК должна возвратиться к нормальному
функционированию. 3) Для выходных токов от 2Iе
до 20Iе или для временной(ых) перегрузки(ок) вне пределов, указанных
изготовителем (см. выше перечисление 1), может потребоваться ремонт или замена
модуля. 4) Во время перегрузки током 2Iе
длительностью до 5 мин не должно возникать риска пожара или электрического
пробоя изоляции, а также непосредственно после перегрузки максимальное
повышение температуры изоляции входа/выхода не должно быть более значения,
указанного в 6.4.2. См. процедуру испытаний в 8.3.8.3.2. г) Незащищенные выходы Функционирование выходов, заявленных
изготовителем как незащищенные, с защитными устройствами, поставляемыми или
определенными изготовителем, должно отвечать всем требованиям, установленным
для выходов, допускающих короткое замыкание. д) Выходы электромеханических реле Электромеханические релейные выходы должны
быть способны к выполнению по крайней мере 0,3 млн. операций в категории
использования АС-15 (класс долговечности 0.3) согласно ГОСТ
Р 50030.1. Примечание - Типовое испытание не требуется,
если релейные компоненты отвечают требованиям ГОСТ
Р 50030.1. 5.3.2.3 Информация, предоставляемая
изготовителем В дополнение к требованиям раздела 7 изготовитель должен предоставить
следующую информацию относительно цифровых выходов, функционирующих на
переменном токе. 1) Тип защиты (защищенный, допускающий
короткое замыкание, незащищенный выход), а также: - для защищенных выходов - рабочие характеристики
вне области 1,1Iе, включая уровень(и) тока(ов), при котором(ых) устройство защиты
активизируется, поведение тока вне области и предполагаемое время активизации; - для выходов, допускающих короткое
замыкание, - сведения по замене или переустановке защитного устройства, если
это требуется; - для
незащищенных выходов - технические требования к защитному устройству, которое
будет применяться пользователем. 2) Время
задержки по выходу и время перехода выхода из состояния 0 в состояние 1 и
обратно. 3)
Характеристики переключения и напряжение включения относительно перехода через
нуль. 4) Наличие общих
точек между каналами (гальванической связи). 5) Размещение
выводов. 6) Типичный(е)
пример(ы) внешних подключений. 7) Число и тип
выходов (например, нормально открытые/закрытые контакты, микросхема, отдельные
изолированные каналы, и т.д.). 8) Для
электромеханических реле указывают номинальные ток и напряжение контактов для
категории использования АС-15 и класса долговечности согласно ГОСТ
Р 50030.1, а также
их механический ресурс. 9) Выходные
мощности для других категорий использования (АС-12, АС-13, АС-14) или других
нагрузок типа ламп накаливания. 10) Полный
выходной ток для многоканальных модулей (см. определение 3.29). 11)
Характеристики устройств подавления помех, включенных в выходную цепь для
защиты от импульсов напряжения, возникающих из-за коммутаций индуктивностей. 12) Тип внешних
защитных устройств, если требуется. 13) Последствия
от неправильных внешних соединений. 14)
Изоляция/разность потенциалов при рабочих условиях эксплуатации между цепями и
шиной, а также между цепями. 15) Визуальные
индикаторы точек контроля в канале (например, на панели главного процессора, на
панели модуля). 16)
Рекомендуемые методы замены выходных модулей. 17) Поведение
выходов при прерываниях управления от главного процессора, падениях и прерываниях
напряжения, а также включениях и выключениях питания (см. также 5.6). 18) Способ
функционирования (то есть аналоговый/дискретный). 19) Результаты
многократных перегрузок на многоконтурных модулях. 5.3.3 Цифровые выходы - источники постоянного тока 5.3.3.1 Номинальные значения и рабочие диапазоны Цифровые выходы
должны соответствовать характеристикам, приведенным в таблице 11, для выходного напряжения, установленного
изготовителем согласно 5.2.1.1
настоящего стандарта и ГОСТ
Р 50030.1 для категории использования DC-13. Таблица 11 - Номинальные величины и
рабочие диапазоны для цифровых выходов - источников тока при питании постоянным
током.
Примечания 1 Для номинальных токов 1,00 и
2,00 А в случае наличия защиты от изменения полярности напряжения питания
допускается значение падения напряжения 5 В. Это приводит к тому, что выход
становится несовместимым с входом типа 1 при том же самом номинальном
напряжении. 2 Результирующая
совместимость между выходами и входами постоянного тока без дополнительной
внешней нагрузки следующая:
С соответствующей дополнительной внешней нагрузкой все
выходы постоянного тока могут стать совместимыми с входами постоянного тока
типов 1 и 2. 5.3.3.2 Дополнительные требования Такие же, что и
для выходов - источников переменного тока по 5.3.2.2, за исключением: - для защищенных
выходов применяют 1,2Iе, вместо 1,1Iе; - для выходов
электромеханических реле категорию АС-15 заменяют на DC-13. 5.3.3.3 Информация, предоставляемая изготовителем Информация,
предоставляемая изготовителем для цифровых выходов постоянного тока, должна
быть аналогичной установленной для цифровых выходов переменного тока (см. 5.3.2.3), а категории АС-12 - АС-14
заменяют на DC-12 и DC-13. 5.4 Аналоговые
входы/выходы
5.4.1 Аналоговые входы 5.4.1.1 Номинальные и предельные значения полного сопротивления Номинальные
значения диапазонов сигналов и полного сопротивления для аналоговых входов
конфигураций ПК должны соответствовать указанным в таблице 12. Таблица 12 - Номинальные и предельные
значения полного сопротивления для аналоговых входов
Аналоговые входы
следует разрабатывать так, чтобы они были совместимы со стандартными
термопарами или резистивными термочувствительными устройствами
(термопреобразователями сопротивления), как например 100-омные платиновые
термометры сопротивления. Аналоговые входы
для термопар должны снабжаться встроенной компенсацией холодного спая. 5.4.1.2 Информация, предоставляемая производителем, приведена в
таблице 13. Таблица 13 - Аналоговые входы
5.4.2 Аналоговые
выходы 5.4.2.1 Номинальные и предельные значения
полного сопротивления Номинальные значения диапазона сигналов и
полного сопротивления нагрузки для аналоговых выходов конфигурации ПК должны
соответствовать указанным в таблице 14. Таблица 14 - Номинальные и предельные
значения полного сопротивления для аналоговых выходов
5.4.2.2 Информация, предоставляемая изготовителем В дополнение к
требованиям раздела 7 изготовитель
должен предоставить следующую информацию, приведенную в таблице 15. Таблица 15 - Аналоговые выходы,
поставляемая информация
5.5 Интерфейсы передачи данных5.5.1 Общие
требования Конфигурация, которая будет проверяться
согласно разделу 8 настоящего
стандарта, должна быть оборудована модулями интерфейса связи, в случаях их
применения, и линиями связи, указанными изготовителем. Модули интерфейса связи подчиняются общим
требованиям, касающимся условий эксплуатации, механической части конструкции,
безопасности, маркировок и т.д. (см. 4.1,
5.8, 5.9 и раздел 6). 5.5.2 Информация, предоставляемая изготовителем Если изготовитель поставляет интерфейсы
связи к другому оборудованию, которое им не производится, то он должен
представить необходимую информацию о правильном функционировании интерфейсов.
Эта информация должна включать тип связи, скорости передачи в бодах, питание
линии, тип используемого кабеля, характеристики изоляции, протоколы,
кодирование символов, кодирование структуры, и т.д. 5.6 Главный(е) процессор(ы) и запоминающие устройства конфигурации ПКПримечание - Данный подраздел должен применяться вместе с ГОСТ Р (МЭК
61131-1), 5.7 и 5.8
настоящего стандарта (с удаленными станциями ввода/вывода и внешними
устройствами). 5.6.1 Общие
положения См. рисунок 1 и приложение А
для определения и иллюстрации конфигурации ПК, главного процессора (ГПУ),
центрального запоминающего устройства и других терминов, используемых в данном
подразделе. 5.6.2 Требования Главный процессор(ы) и устройства памяти
являются частью постоянной установки ПК и поэтому проверяются соответствующим
образом. Они подчиняются всем общим требованиям, касающимся условий
эксплуатации, механической части конструкции, безопасности, маркировок, и т.д.
(см. 3.1, 5.8, 5.9, 5.11 и раздел 6). 5.6.3 Информация, предоставляемая
изготовителем, должна содержать: 1) способ организации и объем памяти
программы; 2) способ организации, объем памяти данных
и число разрядов в слове; 3) используемый(ые) тип(ы) памяти
(например, КМОП и т.д.); 4) функциональные возможности
резервирования памяти и служебные требования; 5) данные, связи и процедуры, которые
определяют желательную конфигурацию (стойки, кабели, расширители шин, блок
питания, максимальное число входов/выходов на тип, максимальное число модулей
ввода - вывода и т.д.); 6) описание языков программирования,
поддерживаемых конфигурацией ПК (комбинация средств программирования, отладки и
тестирования главного(ых) процессора(ов)); 7) сведения о том, поддерживаются ли языки
программирования, определенные в МЭК 61131-3[3], и до какой степени, включая различия, если они
имеются (объекты, команды, семантические и синтаксические правила, и т.д.); 8) методы вычислений, которые определяют
каждое использование памяти (прикладная программа пользователя и данные,
программа ПЗУ и данные в случае применения), и среднее, минимальное и
максимальное значения времени каждого (сканирования, отклика системы, передачи,
выполнения); 9) способы, которыми обрабатываются
сигналы ввода/вывода (т.е. использование регистров отображения состояний
входов/выходов, периодически обновляемых системой, непосредственные команды
типа «получены/помещены», программы прерывания и программы, управляемые
событиями и т.д.) и их влияние на следующие параметры: - время отклика системы; - возможности повторного запуска (то есть
холодный, теплый, горячий пуск); 10) конкретные временные интервалы для
ввода, вывода, обработки сигналов и т.п.; 11) влияние непостоянно устанавливаемых
внешних устройств на каждый соответствующий временной интервал (см.
перечисление 8) в случае, когда они включены/выключены,
подсоединены/отсоединены к их интерфейсу конфигурации ПК; 12) информация о состоянии конфигурации ПК
относительно повторного запуска, если он применяется. Описание и использование
программируемых таймеров, пригодных для определения различия в поведении
процесса от теплого и горячего повторных запусков; 13) встроенные функции тестирования и диагностики
(см. 5.11). 5.7 Станции удаленного ввода/вывода данных (СУБД)СУБД являются частью стационарной
установки ПК и поэтому проверяются соответствующим образом. Однако для простоты
проведения испытаний изолированные СУБД могут проверяться отдельно, если это
целесообразно. 1) Требования для провалов и прерываний
напряжения источника(ов) питания полностью применимы к СУБД (см. 5.2.1.2). 2) В случае потери связи с прикладной
программой главного процессора СУБД должны быть способны установить свои
выходные сигналы в заданные состояния в пределах указанных временных задержек,
без прохождения через неопределенные состояния, а также обеспечить сигнал
индикации ошибки. 3) Конфигурация главного процессора должна
обеспечить прикладную программу пользователя соответствующей информацией
относительно текущего состояния СУБД. 5.7.2 Информация,
предоставляемая изготовителем В дополнение к требованиям раздела 7 изготовитель должен предоставить
следующую информацию: 1) технические требования для выбора
адекватных кабелей и других устройств, необходимых для линии связи; 2) технические требования для надлежащей
инсталляции всей системы (включая надлежащий выбор источника(ов) питания); 3) тип сети связи для входов/выходов ПК
(точка - точка, звезда, многоточечная, кольцевая и т.д.); 4) принципы, процедуры и скорости
передачи, используемые на линии связи, а также их возможности передавать данные
от и к СУБД с точки зрения исправления/обнаружения ошибки и задержек передачи в
лучшем, наиболее вероятном и самом худшем случаях; 5) влияние на время передачи, необходимое
для доставки входной информации СУБД и состояния СУБД в прикладную программу
пользователя, а также для передачи ее логических решений на выходы УСВВ; 6) заданные величины и задержки согласно 5.7.1; 8) сведения,
какие модули ввода/вывода общей системы ввода/вывода не могут использоваться в
УСВВ и/или какие их функции изменены, если они имеются; 9) тип,
архитектура и характеристики избыточности, если она обеспечивается; 10)
модемы/повторители, если они применяются. Максимальное расстояние с/без
ретрансляторов; 11) оконечные
устройства, если они требуются; 12) физические
характеристики интерфейса связи, включая характеристики изоляции, максимальное
допустимое напряжение синфазного сигнала, встроенные защиты от коротких
замыканий и т.д.; 13) тип
стандартного интерфейса связи (т.е. RS 232, RS 422, RS 485, RS 511 и т.д.); 14) технические
характеристики функционального и защитного заземления; 15) процедуры
для установления/отключения логической и физической связи УСВВ к конфигурации
ПК (например, режим «активен»). 5.8 Периферийные устройства (СПИО, ИО, ЧМИ)
1) Внешние
устройства, которые не являются постоянной частью конфигурации ПК, не должны
вызывать сбоев системы при установлении или нарушении связи с операционной
системой. 2) Разъемы для
внешних устройств должны быть ориентированы так, чтобы предотвратить
неправильное подключение, или конфигурация ПК должна быть так разработана,
чтобы исключить неправильные соединения. 3) Система,
состоящая из ПУ и конфигурации ПК, должна быть разработана так, чтобы
гарантировать функциональную идентичность отредактированной программы,
выполняемой в конфигурации ПК, и программы, отображаемой на ПУ. 4) Если возможны
модификация прикладной программы во время функционирования и/или режима работы
конфигурации ПК от ПУ (то есть когда конфигурация ПК находится в активном
управлении машиной или технологическим процессом), то: - ПУ должно
автоматически давать четкие предупреждения, например такие: «в течение
интерактивной модификации визуализация программы может отличаться от прикладной
программы, управление машиной/процессом может быть прервано в течение ... мс»,
и т.д.; - ПУ должно
задавать вопросы типа «Вы действительно хотите выполнить данное действие?» и
выполнять команду только после того, как получен положительный ответ от
оператора; - должна быть
возможность загрузки новой прикладной программы на поставляемых изготовителем
носителях данных и проверки в диалоговом режиме, что записанные данные ей
функционально эквивалентны; - должны быть
предусмотрены средства, чтобы минимизировать неправомочное использование этих
функциональных возможностей (аппаратно или программно). 5.8.2 Информация,
предоставляемая изготовителем 1)
Предупреждения и меры предосторожности, которые нужно соблюдать при
использовании функций, допускающих чередование условий управления, как,
например, модификация состояния конфигурации ПК, изменение данных или программ
в памяти, переходные процессы во входных или выходных сигналах и т.д. 2) Применимость
внешних устройств в СУБД. 3) Условия
эксплуатации для внешних устройств, которые предназначены для использования в
среде менее неблагоприятной, чем это установлено в разделе 4 (такие внешние устройства могут нуждаться в
дистанционном соединении с остальной частью конфигурации ПК через линии связи). 5.9 Помехоустойчивость
и помехоэмиссия
5.9.1 Требования помехоустойчивости Конфигурация ПК
должна отвечать требованиям устойчивости к воздействию помех, установленным в
таблице 16. Примечания 1 Условия эксплуатации
оборудования могут требовать более высокого уровня помехоустойчивости, по сравнению
с приведенными в таблице 16.
Значения уровней помехоустойчивости в таблице 16 должны рассматриваться как минимальные. Рекомендации
по выбору более высоких значений помехоустойчивости приводятся в приложении В. Изготовитель должен указать
принятые для аппаратуры уровни помехоустойчивости и провести соответствующие
испытания. 2 Справочная
информация приведена в ГОСТ
Р 51317.4.1. Таблица 16 - Требования помехоустойчивости для конфигурации ПК и
автономных периферийных устройств (см. примечания 1 и 2)
Примечания 1 Испытания выполняют на базовом
образце ПК (представительная конфигурация), состоящем из конфигурации ПК и всех
внешних устройств, которые могут быть подсоединены и предназначены для
использования в рабочих условиях эксплуатации. Если внешние устройства являются
подключаемыми с централизованным управлением, то процедура испытаний должна
моделировать создание/разрыв физического подключения периферии к конфигурации
ПК. При постоянной установке внешние устройства должны включаться в свой режим
«контроля» или эквивалентный ему режим. (Отсутствуют требования для
моделирования манипуляций оператора с клавиатурой). 2 Испытания выполняют на
функционирующих внешних устройствах, обеспечивающих автономные функции,
например типа автономного документирования, программирования, компилирования,
редактирования, дублирования ячеек памяти и т.д. 3 Аналоговые входы/выходы и
цифровые входы с быстрым откликом могут подвергаться кратковременному
воздействию в течение существования помехи, но должны продолжить нормальную
работу после возмущения и остаться в границах параметров, указанных
изготовителем (см. 5.4.1.2.2, перечисление 5, 5.4.2.2.2, перечисление 4). 4 Разряды электростатического
электричества применяют ко всем доступным проводящим частям и изолирующим
поверхностям аппаратуры ПК, обычно доступных оператору, например выключателям,
клавиатуре, модулю внешней упаковки, экранирующим частям разъемов и т.д., а
также к защитным и/или функциональным зажимам заземления, но не к сигнальным
линиям. 5 Требования к
параметрам затухающей колебательной волны. 5.9.2 Информация, предоставляемая изготовителем Изготовитель должен заявить, предназначены
ли его внешние устройства для использования в рабочих или исключительно в более
благоприятных условиях эксплуатации (например, лабораторных условиях). 5.9.3 Излучение
помех Оборудование должно соответствовать
уровням, установленным в ГОСТ
Р 51318.22. 5.10 Диэлектрические свойства5.10.1 Общие
положения Изоляция может предусматриваться как для
безопасности (то есть защиты от поражения электрическим током), так и для
функциональных целей (например, для обеспечения помехоустойчивости). Требования
к изоляции (воздушные зазоры/пути утечки на поверхности изоляции) для целей
безопасности приведены в 6.3. 5.10.2 Требования
диэлектрической прочности 1) Если иначе не определено изготовителем,
воздушные зазоры и пути утечки на поверхности изоляции (см. 6.3) должны там, где это возможно, проверяться
механическими измерениями. 2) Если механические измерения не
выполняют, то должны проводиться электрические испытания по 8.3.6.1.1. Исключения Данные испытания
не проводят: - между
изолированными цепями, находящимися под сверхнизким безопасным напряжением
(СНБН), и доступными проводящими частями (стойки, корпуса, зажимы заземления и
т.д.); - на модулях
(частях основной конфигурации ПК), которые были испытаны отдельно по
соответствующим стандартам, при условии, что: 1) значения,
приведенные в таблице 17,
выполняются, и при этом 2) их
диэлектрическая прочность после сборки не снижается; - между
изолированными цепями на платах печатного монтажа при условии, что соблюдаются
регламентированные зазоры и расстояния по поверхности изоляции. См. 6.3. 3) Если
проводятся испытания на диэлектрическую прочность изоляции между цепями, не
относящимися к СНБН, а также между: а) другими
аналогичными цепями, б) доступными
проводящими частями, то изоляция
должна выдерживать приложение испытательного напряжения, соответствующего ее
классу и номинальному напряжению, которые приведены в таблице 17. Таблица 17 - Напряжения при испытании
диэлектрической прочности изоляции импульсным напряжением, напряжением
промышленной частоты и постоянным током Напряжение в
вольтах
Примечание - В соответствии с признанной
практикой изготовитель может выбирать альтернативно проверку электрической
прочности изоляции путем приложения напряжения 2Ue + 1000 В переменного тока
продолжительностью не менее 1 мин. 4) Если проводят
испытания диэлектрической прочности изоляции между цепями, находящимися под
безопасным сверхнизким напряжением, и цепями с напряжениями, превышающими
безопасное, то она должна выдерживать напряжение 1500 В переменного тока или
его эквивалентное пиковое значение (то есть 2121 В) при испытаниях импульсным
напряжением или постоянным током в течение трех циклов, независимо от высоты
над уровнем моря. 5) В случае,
когда узел включает эквипотенциальный проводник, изолированный от доступных
проводящих частей, он должен рассматриваться как изолированная схема и быть
проверен тем же самым напряжением, как и узел, к которому он принадлежит. 5.10.3 Информация,
предоставляемая изготовителем В дополнение к
требованиям раздела 7 изготовитель
должен предоставить следующую информацию в виде документации и удобочитаемой
маркировки: 1) номинальное
напряжение изоляции и класс каждого входящего устройства конфигурации ПК; 2) максимальный
постоянный ток, выдерживаемый защитными проводниками при подключениях (см. 6.7.2, перечисление 6). 5.11 Самотестирование и диагностика5.11.1 Общие
положения Изготовитель должен предоставить
пользователю средства диагностики и самоконтроля функционирования конфигурации
ПК. Эти средства должны выполнять сервисные функции конфигурации ПК. Для таких
средств должны рекомендоваться способы осуществления ими своих функций. 1) Изготовитель должен представить
следующее: а) средства мониторинга прикладной
программы пользователя (то есть сторожевой таймер и т.д.); б) технические или программные средства
для проверки целостности памяти; в) средства проверки правомочности данных обмена
между памятью, процессором(ами) и модулями ввода - вывода; г) средства контроля внутренних напряжений
и токов, потребляемых блоком(ами) питания, с целью определения, не превышают ли
они пределов, установленных в соответствии с проектом оборудования; д) средства контроля состояния главного
процессора. 2) Стационарная конфигурация ПК должна
быть способна выдавать аварийный сигнал на сигнальном выходе. В случае, если
система проверена как «функционирующая правильно», этот сигнальный выход должен
быть в заранее определенном состоянии, в другом случае он должен перейти в
противоположное состояние. Изготовитель должен определить условия «состояния
правильного функционирования», а также самотестирования, которые будут
выполняться для управления этим сигнальным выводом. 3) Станции удаленного ввода/вывода должны
быть способны к выдаче аварийного сигнала на сигнальном выводе (например, через
модуль цифрового выходного сигнала) в случае потери питания или нормальной
связи с главным процессором и перейти затем в заранее определенное состояние
(см. 5.7). 5.11.3 Информация, предоставляемая изготовителем В дополнение к требованиям раздела 7 изготовитель должен предоставить следующую
информацию в виде документации и удобочитаемой маркировки: 1) описание испытаний и диагностических
процедур при условии их проведения (т.е. постоянно, периодически, по запросу
прикладной программы пользователя, в течение процедуры запуска, и т.д.); 2) правильное состояние функционирования и
условия появления сигнала на выходе(ах) (см. 5.11.2). 6 Механические требования
6.1
Общие положения
В этом разделе определены требования к
механическим частям конструкции ПК (т.е. главному процессору, выносным станциям
ввода/вывода, стационарно и нестационарно устанавливаемым ПУ). Компоненты,
присоединенные к шинам питания установки, такие как источники питания, модули
ввода/вывода, коммуникационные интерфейсы, подсистемы памяти, считают объектами
положений данного раздела. Аппаратура ПК и подсоединенных ПУ должна
быть разработана таким образом, чтобы выдерживать условия, установленные в
разделах 4 и 5. 6.2 Защита от опасности поражения
электрическим током
1) Каждое устройство конфигурации ПК
должно разрабатываться так, чтобы удовлетворять требованиям классов I, II или III, которые определены в 6.2.1, 6.2.2
или 6.2.3 соответственно. 2) Для оборудования без корпуса не
требуется соответствия требованиям защиты IP2X по ГОСТ 14254. Однако
предупреждающие подписи, символы опасности и/или устройства механического
отсоединения должны быть размещены в оконечном кожухе системы, который будет
устанавливаться пользователем для минимизации опасности поражения электрическим
током в процессе обслуживания. Открытие кожуха должно быть возможным лишь
посредством ключа или инструмента. 3) Любое заключенное в кожух оборудование
класса I или II должно отвечать требованиям защиты IP2X по ГОСТ 14254. 4) Отверстия в оборудовании класса I должны быть протестированы испытательным
пальцем, как это указано на рисунке 20 и в пункте 2.1.2 ГОСТ
30326/ГОСТ
Р 50377. 5) Токи утечки в
кабелях для подсоединения аппаратуры должны соответствовать ГОСТ
30326/ГОСТ
Р 50377. Примечание - Не следует полагать, что
изолирующие свойства лака, эмали, обычной бумаги, ткани, оксидного слоя на
металлических частях и краях аппаратуры обеспечат требуемую защиту от случайных
контактов с опасными частями, находящимися под напряжением. 1) В
оборудовании, используемом с гибким кабелем (как, например, средства
программирования и отладки), защита от поражений электрическим током
обеспечивается наличием защитного проводника в составе кабеля (т.е.
заземляющего проводника). 2) Некоторые
доступные проводящие части ПК, не представляющие опасности, подсоединения к
защитной цепи не требуют. Это относится к винтам, заклепкам и шильдикам
оборудования. 3) При изъятии
какой-либо части ПК из корпуса, например для проведения текущего обслуживания,
защитные цепи, относящиеся к другим частям оборудования ПК, не должны
прерываться. 4) Требования к
защитному заземлению сформулированы в 6.7. 1) В некоторых
случаях, как, например, для уровня сигнальных выводов (действующее значение
напряжения менее 30 В), может использоваться ограничение импеданса вместо
двойной изоляции, при условии, что протекающий через выводы ток будет ограничен
значением 5 мА, а действующее значение напряжения холостого хода не превысит 30
В для переменного или 42,5 В для постоянного тока. 2) Оборудование
класса II может снабжаться средствами,
обеспечивающими электрическую проводимость цепей (т.е. заземленные внутренние
компоненты или проводящие поверхности) при условии, что эти цепи защищены от
доступных элементов аппаратуры двойной изоляцией. 3) Оборудование
класса II может быть снабжено средствами
присоединения к заземляющим контактам для решения функциональных задач (таких,
как подавление радиопомех), при условии, что дополнительно для защиты
используют систему двойной изоляции. 6.2.3 Оборудование класса III и цепи со сверхнизким безопасным напряжением (СНБН) 1) Требования к
изоляции между цепями СНБН и шинами питания определены в 5.10.2. 2) Оборудование
класса III может снабжаться средствами для
соединения с цепями функционального заземления. 3) Разводка
проводников цепей СНБН должна быть либо отделена от разводки других кабелей,
отличных от цепей СНБН, либо изоляция всех проводов должна соответствовать
более высокому напряжению. В противном случае должны применяться заземленные
защитные экраны или дополнительная изоляция для разводки как проводников цепей
СНБН, так и проводников других цепей. 6.3 Требования к
воздушным зазорам и путям утечки по поверхности изоляции
1) Возможность
контроля механических допусков в производственном процессе, определяют границы,
в которых на практике воздушные промежутки и пути утечки по поверхности
изоляции могут приближаться к минимальным теоретическим значениям, приводимым в
таблицах 18 - 24. Возможно
приближение к минимальным значениям, если оборудование изготовлено в
контролируемых условиях, и степень его готовности такова, что нет необходимости
перед вводом его в эксплуатацию выполнять дополнительные операции сборки, кроме
подключения к соединительным контактам. Замену
компонентов, выполняемую обычно в цехах обслуживания или при эксплуатации
(например, предохранителей), рассматривают как часть контролируемых условий.
Следует предусматривать перечень и последовательность операций, проводимых для
испытаний и проверки изоляции. Максимальные
воздушные зазоры требуются тогда, когда оборудование монтируют и подключают на
месте, поскольку должны быть учтены способ монтажа и разводки кабелей к
контактам оборудования. Во всех случаях
заданные значения должны быть достигнуты или превышены. 2) Реальные
требования к воздушным зазорам и путям утечки по поверхности изоляции будут
зависеть от наибольшего напряжения и окружающей микросреды, определенных
изготовителем для каждой цепи. 3)
Вместо требований к воздушным зазорам и путям утечки по поверхности изоляции,
определенных в 6.3.1.1, 6.3.2 и 6.3.3, значения в представленной ниже таблице, которые
соответствуют текущей практике могут использоваться для основной и
вспомогательной изоляции вплоть до степени загрязнения 2. В этом случае не
требуется проводить типовые испытания. Соответствие должно проверяться
измерением.
6.3.1 Воздушные зазоры,
относящиеся к категории нормального перенапряжения 6.3.1.1 Воздушные зазоры, не относящиеся к контактам для
подсоединения оборудования Зазоры между основной и дополнительной изоляцией, а
также воздушные зазоры в усиленной изоляции (аппаратура класса II) указаны в таблице 18. Они
соответствуют напряжению прочности изоляции в импульсном режиме, приведенному в
таблице 17. Таблица 18 - Минимальные воздушные
промежутки, соответствующие условиям перенапряжения категории II (за исключением контактов для подсоединения оборудования).
1) Воздушные
зазоры могут проверяться механическим измерением или диэлектрическими
испытаниями в соответствии с таблицей 17. 2) Воздушные
зазоры до стенок металлических кожухов, которые могут быть искривленными,
должны быть не менее 12 мм. 3) Воздушные
зазоры не применяют к печатным платам, имеющим соответствующее защитное
покрытие. 4) Воздушные
зазоры не применяют для условий, в которых импульсные напряжения отсутствуют. 6.3.1.2 Воздушные зазоры при
подключении оборудования Минимальные
воздушные зазоры выводов проводного монтажа, от вывода к выводу и от вывода к
корпусу должны соответствовать приведенным в таблице 19. Таблица 19 - Минимальные воздушные зазоры
для выводов проводного монтажа
6.3.2 Воздушные зазоры в микросреде в случае известных и
контролируемых напряжений В случае, когда
оборудование не соединяется непосредственно с сетью питания, а пиковые
напряжения известны и контролируемы, минимальные воздушные зазоры,
удовлетворяющие этим пиковым напряжениям, должны соответствовать приведенным в
таблице 20. Таблица 20 - Минимальные воздушные зазоры
в микросреде
1) Воздушные
зазоры могут проверяться механическими измерениями. 2) Воздушные
зазоры до стенок металлических кожухов, которые могут быть искривлёнными, не
должны быть менее 12 мм. 6.3.3 Пути утечки по
поверхности основной и дополнительной изоляции Поскольку пути
утечки по поверхности изоляции равны или превышают воздушные зазоры,
действительные значения должны быть выбраны так, чтобы удовлетворялись
требования настоящего пункта, а также 6.3.1
и 6.3.2, в зависимости от условий
применения. Таблица 21 - Классификация материалов в
зависимости от индекса стойкости к пробою (СTI*).
6.3.3.1
Минимальные пути утечки основной и дополнительной изоляции Минимальные
поверхностные зазоры, указанные в настоящем пункте, относятся к действующим
значениям напряжений переменного и постоянного тока, не содержащих импульсов.
При наличии импульсных напряжений (например, категория перенапряжения II или периодические пиковые напряжения) для условий
микросреды применяют другие дополнительные требования (см. 6.3.1 и 6.3.3.2). 6.3.3.1.1
Минимальные пути утечки по поверхности изоляции, не относящиеся к печатным
платам Пути утечки
должны быть не менее как указанных в таблице 22, так и соответствующих воздушных зазоров. Таблица 22 - Минимальные пути утечки, не
относящиеся к печатным платам (см. примечание 1).
* Для материалов всех групп. ** Для материалов группы IIIa. Обычно не рекомендуется
применение материалов группы IIIb для степени загрязнения 3 при напряжении св. 630 В. Примечания 1 Пути утечки приведены для
действующих значений напряжений переменного или постоянного тока, не содержащих
импульсных составляющих. Для условий микросреды, когда могут иметь место
импульсные напряжения, применяют другие требования: - для категории перенапряжения II пути утечки не должны быть менее
соответствующих воздушных зазоров (см. 6.3.1); - воздушные зазоры и пути утечек
при высокочастотных напряжениях, генерируемых импульсными источниками питания,
должны рассчитываться по таблице 24. 2 Действующее значение напряжения
переменного тока синусоидальной или несинусоидальной формы. 3 Пути утечки и воздушные
промежутки между цепями должны соответствовать как наибольшему рабочему напряжению,
так и напряжению диэлектрической прочности изоляции. Максимальные
значения повторяющихся пиковых напряжений в условиях нормальной работы должны
быть ограничены значениями согласно 6.3.3.2
с целью предотвращения ослабления диэлектрических свойств изоляции частичными
разрядами. 6.3.3.1.2
Минимальные расстояния по поверхности на печатных платах Пути утечки,
относящиеся к основной и дополнительной изоляции для зон печатных плат с
защитным покрытием или без него, должны быть не менее значений, указанных в
таблице 23, а также соответствующих
воздушных зазоров. Таблица 23 - Минимальные пути утечки на
печатных платах (см. примечания 1, 6 и 9). Основная и дополнительная изоляция
Примечания 1 Пути утечки приведены для
действующих значений напряжений переменного или постоянного тока, не содержащих
импульсных составляющих. Для условий микросреды, когда могут иметь место
импульсные напряжения, следует применять другие требования: - для категории установок II пути утечки не должны быть менее
значений соответствующих воздушных зазоров (см. 6.3.1); - пути утечки и воздушные зазоры
для напряжений высокой частоты, генерируемых импульсными источниками питания,
должны быть рассчитаны по таблице 24. 2 Действующее значение напряжения
переменного тока синусоидальной или несинусоидальной формы. 3 Защитное покрытие должно прочно
держаться на изоляционном материале платы для предотвращения проникновения
влаги и загрязнения, а также для обеспечения устойчивости к перенапряжениям,
указанным в 5.10.2. 4 Защитное покрытие печатной
платы применимо к материалам всех групп и степеням загрязнения 1 - 3. 5 Не требуется проводить
испытания, если изготовитель предоставляет доказательства того, что защитное
покрытие прошло испытание, указанное в 6.3.5.5.7, или другое эквивалентное
испытание, проведенное независимой лабораторией. 6 Плата с покрытием, но без
компонентов должна выдерживать испытательное напряжение диэлектрической
прочности изоляции в соответствии с 5.10.2. 7 Степень загрязнения 1 - для
материалов всех групп. 8 Степень загрязнения 2 - для материалов
I, II, IIIa групп. 9 Пути утечки и воздушные зазоры
между цепями должны быть такими, чтобы соответствовать наиболее высокому
рабочему напряжению и напряжению диэлектрической прочности. Максимальные
значения повторяющихся пиковых напряжений в условиях нормальной работы должны
быть ограничены значениями согласно 6.3.3.2
с целью предотвращения ослабления диэлектрических свойств изоляции частичными
разрядами. 6.3.3.2 Требования к путям утечки для повторяющихся пиковых
напряжений 6.3.3.2.1 Общие
положения Явления
частичных разрядов имеют место на поверхности, подвергающейся длительному
воздействию влажности и повторяющихся пиковых напряжений (импульсов). Эти
пиковые воздействия воздействуют на малые зоны между проводниками, которые
затем пробиваются, порождая небольшие области протекания зарядов. В итоге
возникает объединение зарядов между проводниками и происходит пробой изоляции.
Значения, указанные в таблице 24,
применяют для предотвращения частичного разряда для степеней загрязнения 1 - 3
поверхности диэлектрика. 6.3.3.2.2
Требования к путям утечки для повторяющихся пиковых напряжений Кроме требований
к воздушным зазорам и путям утечки, приведенным в предыдущих пунктах, при
наличии повторяющихся пиковых напряжений должны также быть выполнены требования
к путям утечки, указанным в таблице 24. Таблица 24 - Минимальные пути утечки на печатных платах без покрытия
при наличии повторяющихся пиковых напряжений (для степеней загрязнения 1 - 3,
см. примечание 1)
Примечания 1 Таблица не применяется для
пиковых значений напряжения сети электропитания с частотой 50/60 Гц (см. 5.2.1.3). Однако она применима к
пиковым напряжениям малой длительности, наложенным на частоту сети 50/60 Гц. 2 Значения
повторяющихся пиковых напряжений основаны на статистических оценках данных,

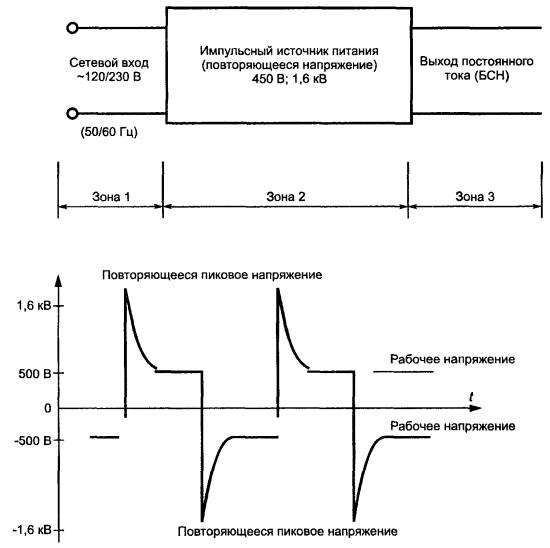

относящихся к частичным разрядам. 6.3.3.2.3 В приложении Е представлен пример установления требований для
типового источника питания. 6.3.4 Пути утечки для усиленной
изоляции Пути утечки для усиленной изоляции должны
быть вдвое больше значений для основной изоляции. 6.4 Требования к
возгораемости изоляционных материалов
6.4.1 Неметаллические материалы Все неметаллические материалы, применяемые
в ПК (например, печатные платы, пластиковые корпуса, изоляция проводов и т.д.),
за исключением упоминаемых ниже, должны плохо поддаваться горению или
препятствовать распространению пламени, а также удовлетворять требованиям в
отношении распространения пламени FV1 или FV0 согласно разделу 9 ГОСТ
28779/ГОСТ
Р 50695. Не требуется проводить испытания, если
изготовитель предоставляет доказательства того, что материал соответствует ГОСТ
28779/ГОСТ
Р 50695 или выдерживает испытания раскаленной проволокой по ГОСТ
27483 в условиях, указанных в таблице 25. Таблица 25 - Возгораемость неметаллических
материалов
Исключения 1) Печатные платы. Материалы печатных плат
могут гореть со скоростью FV2 при условии, что горючие материалы под поверхностью платы
находятся на расстоянии не менее 300 мм. Для плат без кожуха или корпуса
допускается скорость горения FV1 или FV0. 2) Отделочные неметаллические материалы,
применяемые исключительно как декоративные (т.е. не служащие для поддержки
токоведущих частей или защитного кожуха), не требуют специальных добавок для
уменьшения возгораемости. 6.4.2 Температурные
границы материалов Границы нагрева, определенные в таблице 26, не должны превышаться
оборудованием или его частями, если они испытываются при полной нагрузке в
рабочих условиях эксплуатации. Таблица 26 - Границы температурного
нагрева (см. примечания 1, 3 - 5)
6.5 Корпуса
6.5.1 Кожуха
для открытого оборудования Документация изготовителя должна содержать
информацию, позволяющую оценить рассеиваемую мощность каждого ПК, устройства и
модуля, а также минимальный объем, требуемый для обеспечения их адекватного
охлаждения в рабочих условиях эксплуатации. 6.5.2 Подвижные
части в нетранспортируемых устройствах Подвижные части (например, вентиляторы,
дисководы, печатающие устройства и т.д.), расположенные в стационарных
устройствах и могущие быть причиной нанесения повреждений персоналу в процессе
технического обслуживания, должны быть ограждены или заключены в корпус.
Следует предусматривать защитные приспособления, кожуха, места с контролируемым
доступом или другие аналогичные средства. Если устройства защиты не
поставляются вместе с системой управления, должны быть обеспечены
соответствующие инструкции по монтажу, предупреждающие надписи или другие
средства, четко разъясняющие порядок установки оборудования. 6.5.3 Кожуха для переносного оборудования Механические кожуха для переносного
оборудования должны отвечать общим требованиям ГОСТ
28779/ГОСТ
Р 50695. 6.5.3.1 Защита от доступа к опасным
находящимся под напряжением или подвижным частям Для внешних поверхностей переносного
оборудования с находящимися под опасным напряжением или подвижными частями
должна быть обеспечена степень защиты IP2X по ГОСТ 14254. Такая
защита должна также применяться, если сервисные дверцы открыты или с сервисных
отверстий сняты крышки. Переносное оборудование класса II должно быть, кроме того, предохранено от
любых контактов с неизолированными частями, находящимися под опасным
напряжением, а все отверстия в кожухе должны проверяться с помощью
испытательного пальца по ГОСТ
28779/ГОСТ
Р 50695. Переносное оборудование класса III должно быть проверено на способность к
защите от доступа к подвижным частям, поскольку сверхнизкое напряжение
опасности не представляет. 6.5.3.2 Оси и кнопки Оси и кнопки, размещенные на кожухе, не
должны контактировать с находящимися под напряжением частями. Если эти детали
нажимного действия или включаются в процессе эксплуатации, то предусмотренная
изоляция должна быть такой, чтобы детали не оказывались под напряжением в случае
ее пробоя. Переносное оборудование, соединенное с
сетью электропитания с помощью кабеля (отсоединяемого или стационарного),
должно быть спроектировано таким образом, чтобы исключить риск поражения
электрическим током от заряженных конденсаторов при касании вилок или розеток. 6.5.3.4 Доступность частей, находящихся
под напряжением, через их опорные поверхности Переносное оборудование должно быть
спроектировано таким образом, чтобы все части, находящиеся под напряжением,
располагались на расстоянии не менее 6 мм (по вертикали) от любого отверстия на
их несущей поверхности. 6.5.3.5 Устойчивость Оборудование должно проектироваться таким
образом, чтобы оно функционировало в любом положении, допускаемом при
нормальной эксплуатации, и не терять устойчивости при наклоне на угол 15° в
любом направлении от положения, предусмотренного для нормальной работы. 6.5.3.6 Механическая

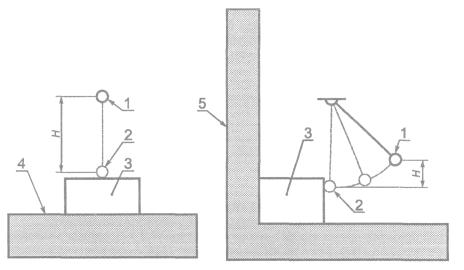

прочность Кожух должен иметь механическую прочность,
обеспечивающую стойкость к резким перемещениям в условиях эксплуатации. Защита,
обеспечиваемая кожухами, должна быть проверена после испытания на удар (см. ГОСТ
28779/ГОСТ
Р 50695). 6.5.3.7 Возгораемость Неметаллические материалы, применяемые в
кожухе, должны отвечать требованиям возгораемости 6.4.1. 6.6 Требования к
разъемным соединениям
6.6.1 Конструктивные
требования 1) Разъемы должны быть разработаны таким
образом, чтобы свободное провисание пучков кабеля не могло ограничить требуемые
воздушные зазоры и пути утечки. 2) Части разъемов, обеспечивающие
электрический контакт, должны быть выполнены из металла соответствующей
механической прочности. 3) Разъемы должны обеспечивать
подсоединение проводников с помощью винтов, пружин или других эквивалентных
средств, например с накруткой, тепловой точечной сваркой, наконечниками,
защелками, чтобы гарантировать поддержание необходимого контактного давления в
рабочих условиях. 4) Разъемы не должны допускать перемещения
проводников или перемещаться сами, чтобы исключить негативное влияние на работу
оборудования, а изоляция не должна снижать своих свойств ниже номинальных
значений. 5) Механическая конструкция устройства
сопряжения должна исключать изгибание проводника с радиусом меньше шести
диаметров после удаления поддерживающих жесткость элементов (защитные оплетки,
оболочки, наполнители). 6) Воздушные зазоры между соединительными
и заземляющим выводами приведены в 6.3.1.2. 6.6.2 Емкость
соединений 6.6.2.1 Общие положения Разъемы должны быть рассчитаны на
применение проводов соответствующих сечений, количества и типов материала
(медные, алюминиевые и т.д.), требуемых для рассматриваемого применения. 6.6.2.2 Требования к разъемам наружного
монтажа Сечения проводов, которые должны
использоваться в разъеме в зависимости от типа сопрягаемых устройств, приведены
в таблице 27. Примечание - Гибкие провода могут
применяться, если они снабжены соответствующими наконечниками. Таблица 27 - Сечения проводов для разъемов наружного монтажа
6.6.3 Информация, предоставляемая изготовителем В дополнение к требованиям раздела 7 изготовитель должен предоставить
следующую информацию (посредством соответствующей документации и удобочитаемой
маркировки): - тип, сечение и материал проводников,
рекомендуемые для подсоединения к конфигурации ПК; - рекомендации по применению
экранированных кабелей, методы их подключения и заземления. 6.7 Требования к
защитному заземлению
Примечание -
Требования, указанные ниже, не применяют к цепям с безопасным сверхнизким
напряжением, в которых защитное заземление не требуется. 6.7.1 Конструктивные
требования |
