ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР ЗАЩИТА ПОДЗЕМНЫХ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 16149-70 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Комитета стандартов, мер и измерительных приборов
при Совете Министров СССР от 8/VII 1970 г. № 1039 срок введения
установлен с 1/VII 1971 г. Несоблюдение
стандарта преследуется по закону Настоящий стандарт
распространяется на все виды стальных подземных сооружений и устанавливает
технические требования к защите от коррозии блуждающим током поляризованными
протекторами. Поляризованные
протекторы следует применять при наличии блуждающего тока промышленной частоты
50 Гц или в зонах знакопеременного блуждающего тока в грунтах с удельным
сопротивлением не выше 60 Ом×м. 1.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ ПОЛЯРИЗОВАННЫХ ПРОТЕКТОРОВ
1.1. Для защиты
подземных сооружений в зонах знакопеременного блуждающего тока следует
применять серийные протекторы, изготовленные в соответствии с требованиями
действующей технической документации, утвержденной в установленном порядке. 1.2. Одиночные
протекторы подключают к защищаемому сооружению через германиевые диоды со средним
значением выпрямленного тока 0,3 О, групповые протекторы - через сплавные
германиевые диоды со средним значением выпрямленного тока от 3 до 10 А. 1.3. Одиночные
протекторы устанавливают на расстоянии 3 - 6 м от сооружения; групповые
протекторы - на расстоянии 3 - 15 м от защищаемого сооружения с интервалом
между протекторами в группе 1 - 3 м. 1.4. Для
установки протектора следует бурить скважину ниже глубины промерзания и
высыхания грунтов в данной местности. 1.5. Протекторы
монтируют при помощи изолированного провода, предназначенного для прокладки в
подземных условиях. Провод должен соответствовать требованиям действующей
технической документации, утвержденной в установленном порядке. Сечение провода
следует брать из расчета 1 мм2 по меди на один протектор. 1.6. Провода
должны привариваться к подземному сооружению и к стальному сердечнику
протектора. Места сварки следует изолировать битумными или полимерными
покрытиями в соответствии с требованиями действующей технической документации,
утвержденной в установленном порядке.
1 - защищаемое подземное сооружение;
2 - полупроводниковый диод (в грунте); 3 - провод; 4 -
протектор Черт. 1 1.7. Диод должен
укрепляться на плате из текстолита. При установке
одиночного протектора (черт. 1) плату
с диодом необходимо изолировать и вместе с проводом засыпать грунтом. При групповой
установке поляризованных протекторов (черт. 2 а и б) текстолитовую плату с диодом
(диодами) следует устанавливать в контрольно-измерительном пункте. 1.8. После
окончания монтажа электрических цепей и установки протектора шурф для
подключения к сооружению, траншею с уложенным в нее проводом и скважину
засыпают грунтом с послойным трамбованием. При групповой
установке поляризованных протекторов следует ставить контрольно-измерительный
пункт. Количество
контрольно-измерительных пунктов необходимо определять с учетом специфики
защищаемого сооружения. 1.9. Работу
поляризованных протекторов необходимо проверять периодически не менее четырех
раз в год. 1.10.
Эффективность работы поляризованных протекторов должна контролироваться в
соответствии с требованиями действующей технической документации, утвержденной
в установленном порядке, с учетом специфики защищаемых подземных сооружений.

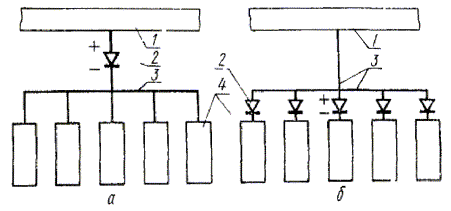

1 - защищаемое подземное сооружение;
2 - полупроводниковый диод (в контрольно-измерительном пункте); 3
- провод; 4 - протектор Черт. 2 2. РАСЧЕТ
ПАРАМЕТРОВ ДЛЯ УСТАНОВКИ ПОЛЯРИЗОВАННЫХ ПРОТЕКТОРОВ
2.1. Суммарный
ток, необходимый для защиты подземных сооружений в зоне знакопеременных
блуждающих токов, определяют в каждом конкретном случае с помощью опытной
катодной станции. При
проектировании новых сооружений расчетные величины защитного тока следует
задавать с учетом специфики подземного сооружения. 2.2. Силу тока (iпр) в амперах
одиночных поляризованных протекторов, а также групповых с диодом на каждом
протекторе (см. черт. 2б) вычисляют
на основе измеренных величин максимальных анодных потенциалов
«сооружение-земля» и электрического сопротивления цепей защиты по формуле:
где vпр и vс-з
- потенциалы протекторов и сооружения по отношению к одноименному
электроду сравнения, В; Rпр - сопротивление
растеканию тока протекторов, Ом; Rс-з - сопротивление
растеканию тока сооружения, Ом; Rд - сопротивление
диода и проходном направлении (плюс - сооружение, минус - протектор), Ом; Rпр - сопротивление
проводника, соединяющего протектор с сооружением, Ом 2.3. Среднее
значение сопротивления выпрямительного диода в проходном направлении (Rд) определяют по
вольтамперной характеристике применяемого полупроводникового прибора. 2.4. Силу тока
групповых поляризованных протекторов с одним выпрямительным диодом (iпг) в амперах
вычисляют по формуле:
где N - количество протекторов в группе; h - коэффициент
экранирования протекторов в группе. 2.5. Количество
протекторов (Nп), необходимых для
защиты участка подземного сооружения в зоне знакопеременного блуждающего тока,
вычисляют по формуле:
где Iзащ - сила защитного тока, А; iпр - сила тока в
цепи протектора, А. 2.6. Срок службы
одиночного поляризованного протектора (t) в годах вычисляют по формуле:
где М - масса протектора, в кг; a - к. п. д.
протектора; k - электрохимический эквивалент протек горного сплава, кг/А×сек;
|
|
|
|
|
