ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

Деревообрабатывающее оборудование.
Станки круглопильные обрезные.

ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 16543-71
(СТ СЭВ 5548-86)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва

РАЗРАБОТАНЫ Головным конструкторским бюро по проектированию деревообрабатывающего оборудования (ГКБД, г. Вологда)

Директор Зыков В.А.

Руководитель темы Мазалев Г.Н.

Исполнитель Савельева Н.Н.

ВНЕСЕНЫ Министерством станкостроительной и инструментальной промышленности

Член Коллегии Трефилов В.А.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Управлением станкоинструментальной промышленности и межотраслевых производств Государственного комитета стандартов Совета Министров СССР

И.о. начальника управления Бергман В.П.

Ст. инженер Никитин М.В.

Научно-исследовательским отделом унификации, агрегатирования и стандартизации металлорежущих станков и деревообрабатывающего оборудования Всесоюзного научно-исследовательского института по нормализации в машиностроении (ВНИИНМАШ)

И.о. зав. отделом Гирин Л.К.

Ст. инженер Козлова Л.А.

УТВЕРЖДЕНЫ Государственным комитетом стандартов Совета Министров СССР 4 декабря 1970 г. (протокол № 220)

Зам. председателя Научно-технической комиссии Шахурин В.И.

Члены комиссии - Бергман В.П., Кулагин В.Б., Шмушкин Ш.И., Златкович Л.А.

ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11 января 1971 г. № 28

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Деревообрабатывающее оборудование. Станки круглопильные обрезные. Основные параметры

Основные параметры

Woodworking equipment. Edwing saws. Basic parameters

ГОСТ
16543-71

(СТ СЭВ 5548-86)

Взамен
ГОСТ 8862-58

в части обрезных станков

(Измененная редакция. Изм. № 1.)

Постановлением Государственного комитета стандартов Совета Министров СССР от 11/1 1971 г. № 28 срок введения установлен

с 1/1 1974 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на круглопильные обрезные станки, предназначенные для продольной обрезки необрезных пиломатериалов.

(Новая редакция. Изм. № 1.)

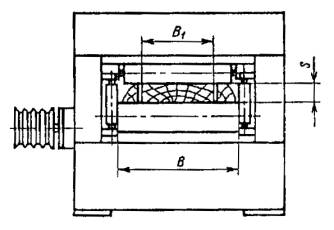

2. Основные параметры станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станков.

Размеры в мм
Наименование параметров		Значение
Горизонтальный просвет станка В		500	800			1250
Ширина обработанного материала В₁	наибольшая, не менее	300		500		900
	наименьшая, не более	60
Наибольшая толщина обрабатываемого материала s, не менее		80	100 *
Наименьшая длина обрабатываемого материала, не более		600	1500		1800
Количество пил **, шт.		2; 3; 4; 5
Скорость резания, м/с, не менее		60
Наибольшая скорость подачи, м/мин, не менее		150				130

* При установке на станке трех и более пил наибольшая толщина обрабатываемого материала должна быть не более 50 мм

** При новом проектировании количество пил устанавливается заказчиком.

Таблица. Новая редакция. Изм. № 1.
