1.НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает минимальные размеры смотровых отверстий на землеройных машинах для прохождения:

1) кисти рук;

2) головы;

3) туловища;

4) вытянутой руки;

5) вытянутых рук.

Стандарт обеспечивает технический персонал и конструкторов информацией о размерах смотровых отверстий, имеющихся в машинах и оборудовании для выполнения оператором работ по осмотру, регулировке и ремонту машин на месте ее эксплуатации или в мастерской.

На землеройных машинах, предназначенных для эксплуатации в условиях холодного климата, устанавливают большие размеры смотровых отверстий для доступа в арктической одежде.

Рекомендуемые размеры смотровых отверстий, основанные на имеющихся антропометрических данных, являются минимальными и соответствуют 95 %-ной группе операторов.

В большинстве случаев размеры смотровых отверстий, превышающие размеры, рекомендуемые настоящим стандартом, более полезны и эффективны.

2. МИНИМАЛЬНЫЕ РАЗМЕРЫ СМОТРОВЫХ ОТВЕРСТИЙ

Размеры, указанные в пп. 2.1 - 2.4, являются рекомендуемыми минимальными размерами смотровых отверстий для выполнения ограниченных операций, проводимых через данные отверстия. В зависимости от характера работы, размера и массы деталей отверстия должны быть большего размера.

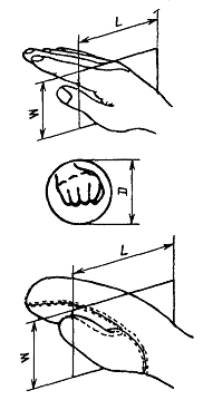

2.1. Отверстия для прохождения кисти руки

Рекомендуемые минимальные размеры отверстий для прохождения кисти руки (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения кисти руки	Минимальные размеры отверстия
	квадратного W = L	круглого D	прямоугольного
	квадратного W = L	круглого D	W	L
Обнаженной	110	110	65	110
В арктической рукавице	150	150	100	150

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

Черт. 1

2.2. Отверстия для прохождения головы

Рекомендуемые минимальные размеры отверстий для прохождения головы (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения головы	Минимальные размеры отверстия
	квадратного W = L	круглого D	прямоугольного
	квадратного W = L	круглого D	W	L
Без головного убора	230	230	210	230
В арктической одежде	280	300	280	300
В каске, шлеме	310	330	290	330

Примечания: 1. Возможно закругление всех углов с максимальным радиусом 25 мм.

2. В арктическую одежду входит шлем и капюшон.

Черт. 2

2.3. Отверстия для прохождения туловища

Рекомендуемые минимальные размеры отверстий для прохождения туловища (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения туловища в одежде	Минимальные размеры отверстия
	квадратного W = L	Круглого D	прямоугольного		эллиптического
	квадратного W = L	Круглого D	W	L	Малая ось	Большая ось
Обычной	520	560	330	560	330	560
Арктической	600	650	470	650	470	650

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

Черт. 3

2.4. Предел досягаемости отверстий

2.4.1. Отверстия для прохождения вытянутой руки

Рекомендуемые минимальные размеры отверстий для прохождения вытянутой руки (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения руки	Минимальные размеры отверстия
	квадратного W = L	круглого D	прямоугольного
	квадратного W = L	круглого D	W	L
Обнаженной	200	200	150	200
В арктической одежде	250	250	200	250

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

Черт. 4

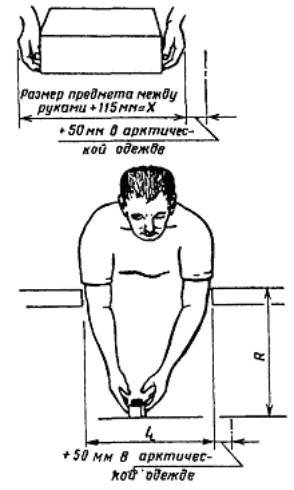

2.4.2. Отверстия для прохождения вытянутых рук

Рекомендуемые минимальные размеры отверстий для прохождения вытянутых рук (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения вытянутых рук	Минимальные размеры отверстия
Отверстия для прохождения вытянутых рук	Предел досягаемости R	W*	L
В обычной одежде	R	150	3/4 R + X, но
В арктической одежде	R	200	3/4 R + 50 мм + X
			но
			X = размер предмета между руками + 115 мм

* Высота отверстия.

Черт. 5

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР

2. Постановлением Государственного комитета СССР по стандартам от 29.11.88 № 3875 введен в действие государственный стандарт СССР ГОСТ 27921-88, в качестве которого непосредственно применен международный стандарт ИСО 2860-83, с 01.01.90

3. ВВЕДЕН ВПЕРВЫЕ
