ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ТРАКТОРЫ С БУЛЬДОЗЕРНЫМ
ОБОРУДОВАНИЕМ, АВТОГРЕЙДЕРЫ,
САМОХОДНЫЕ СКРЕПЕРЫ. НОЖИ

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

ГОСТ 28771-90

(ИСО 7129-89)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Машины землеройные

ТРАКТОРЫ С БУЛЬДОЗЕРНЫМ ОБОРУДОВАНИЕМ,
АВТОГРЕЙДЕРЫ, САМОХОДНЫЕ СКРЕПЕРЫ.
НОЖИ

Основные формы и размеры

Earth-moving machinery. Tractors with dozer,
graders, tractor scrapers. Cutting edges.
Principal shapes and basic dimensions

ГОСТ
28771-90

(ИСО 7129-89)

Дата введения 01.01.92

1. НАЗНАЧЕНИЕ

Стандарт устанавливает основные формы и размеры поперечного сечения ножей, а также расположение, формы и размеры отверстий под болты крепления ножей, используемых для тракторов с бульдозерным оборудованием, автогрейдеров и самоходных скреперов по ГОСТ 28764 с учетом их взаимозаменяемости.

Требования настоящего стандарта являются обязательными.

2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Ссылочные документы приведены в приложении В.

3. НОЖИ. ПОПЕРЕЧНЫЕ СЕЧЕНИЯ. ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

Основные формы и размеры поперечных сечений ножей должны соответствовать приведенным в табл. 1 и 2 и на черт. 1.

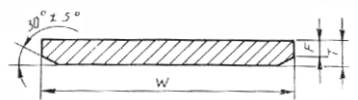

Трактор с бульдозерным оборудованием и самоходный скрепер

Черт. 1

Таблица 1

Размеры, мм

Рекомендуемое применение		Ширина W		Толщина Т		Скос F
Трактор с бульдозерным оборудованием	Самоходный скрепер	Номин.	Допуск	Номин.	Допуск	Не более	Не менее
Х		153	±3	12,7	Для литых ножей +2,4 -0,6 Для других ножей +0,8 -1,2	8	4,0
Х		153		10		10
Х		153		19		12
Х		165	+1,5 -4,5	16		10
Х		204		16		10
Х		204		19		12
Х		204		22		13
Х		204		25,4		14
Х	Х	254		19		12
	Х	254		22		13
Х	Х	254		25,4		14
Х		254		32		20
	Х	254		41		25
	Х	305		19		12
	Х	305		22		13
Х		305		25,4		14
Х		305		28,6		18
Х		305		32		20
	Х	305		38		23
	Х	330		19		12
	Х	330		22		13
	Х	330		25,4		14
Х	Х	330		28,6		18
Х		330		32		20
Х	Х	330		35		21
	Х	330		38		23
	Х	330		41		25
	Х	330		44,5		27
	Х	360		19		12
	Х	360		22		13
	Х	360		25,4		14
Х		360		28,6		18
Х		360		32		20
Х		360		35		21
	Х	406		22		13
	Х	406		25,4		14
	Х	406		28,6		18
	ХХ	406		32		20
Х	Х	406		35		21
Х		406		38		23
Х		406		41		25
	Х	406		44,5		27
	Х	482		28,6		18
	Х	482		32		20
	Х	482		35		21
	Х	482		38		23
	Х	482		41		25
	Х	482		44,5		27

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в приложении А.

4. БОЛТЫ КРЕПЛЕНИЯ. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ

4.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. 3, 4 и черт 2, 3.

Автогрейдер

Черт. 2

Таблица 2

Размеры, мм

Ширина Т		Толщина W		Радиус закругления R		Скос
Номин.	Допуск	Номин.	Допуск	Номин.	Допуск	Е	F, не менее
152		13
152	+3	16
152	-1,5	19	±0,6	280	±10	30	2,5
204		16
204		19

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в приложении А.

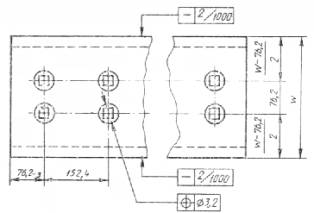

Таблица 3

Трактор с бульдозерным оборудованием и самоходный скрепер

мм

Ширина W	Расположение отверстий
330 и менее
330 и более

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в приложении А.

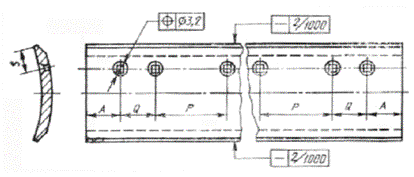

Автогрейдер

Черт. 3

Таблица 4

мм

Шаг отверстий		Расстояние от конца
Средняя часть Р	По бокам Q*	A		S
Средняя часть Р	По бокам Q*	Номин.	Допуск	Номин.	Допуск
152,4	76,2	76,2
250	62,5	62,5	-3	42	-2
304,8	76,2	76,2

* Допускается не указывать для малогабаритных машин.

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в приложении А.

4.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

4.3. Кривизна ножа не должна превышать 2 мм/м.

5. ОТВЕРСТИЯ ПОД БОЛТЫ КРЕПЛЕНИЯ. ФОРМЫ И РАЗМЕРЫ

5.1. Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. 5 и черт. 4.

5.2. Несоосность квадратного отверстия с зенковочным конусом не должна превышать 0,8 мм.

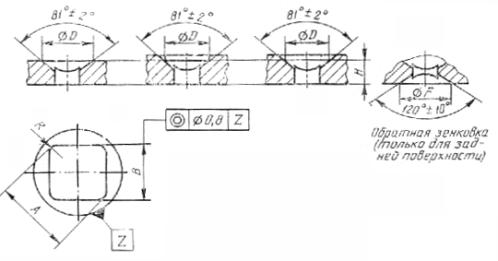

Отверстия под болты крепления

D - диаметр обратной зенковки для эффективной толщины Н; В - ширина между гранями квадратного отверстия; Н - минимальная эффективная толщина; R - радиус закругления квадратного отверстия; А - размер по диагонали квадратного отверстия; F - диаметр обратной зенковки квадратного отверстия

Черт. 4

Таблица 5

мм

D, не менее		24,5	29,3	33,3	38,8	46,6	58,7
В	Номин.	14,3	17,5	20,6	24,2	27,4	34,0
В	Допуск	+0,8	+1,5	+1,6	+2,0	+2,4	+2,9
Н	С обратной зенковкой	12,7	16	19		25,4	28,6
Н	Без обратной зенковки	12,7		16		19	25,4
R»		2,5			3
А, не менее		18	22	26,5	31	36	45
F	Номин.	27	32	37	41	47	56
F	Допуск	±0,8
Размер болта (справочный)		12,7	15,88	19,05	22,22	25,4	31,75

Примечание. Формы и размеры отверстий под болты крепления ножей с шагом отверстий 140 и (или) 280 мм приведены в приложении А.

ПРИЛОЖЕНИЕ А

Обязательное

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ НОЖЕЙ С ШАГОМ ОТВЕРСТИЙ 140 и 280 мм

А 1. Область применения

Настоящее приложение предназначено для применения в странах, в которых используют ножи с шагом отверстий под болты крепления 140 и 280 мм.

А 2. Ножи. Поперечные сечения. Основные формы и размеры

Основные формы и размеры поперечного сечения ножей должны соответствовать табл. А1, А2 и черт. 5, 6.

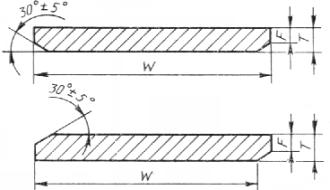

Трактор с бульдозерным оборудованием

Черт. 5

Таблица А1

мм

Ширина W		Толщина Т		Скос F
Номин.	Допуск	Номин.	Допуск	Не более	Не менее
150		12		8
160		16		10
180		12	+1	8
180	+2	16	-2	10
250	-4,5	18		12	4
300		18		12
300		25		16
360		25	+1,5	16
400		25	-2,5	16
470	+2,5	30		20
470	-5	30		20

Автогрейдер

Черт. 6

Таблица А2

мм

Ширина W		Толщина Т		Радиус закругления R		Скос F
Номин.	Допуск	Номин.	Допуск	Номин.	Допуск	Не менее
180	+2,5	12	±1	350; 440	±30	2
180	-4,5	18

А.3. Болты крепления. Расположение отверстий

А.3.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. А3, А4, А5 и черт. 7 - 9.

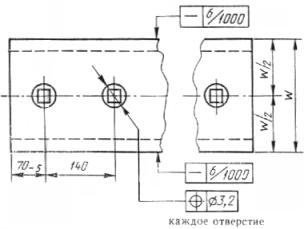

Таблица А3

Трактор с бульдозерным оборудованием

мм

Число рядов	Расположение отверстий
1
2

Таблица А4

А	26		34		36		44	48		66
В	62	77	58	72	107	132	128	156	176	202

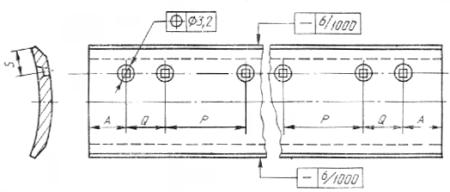

Автогрейдер

Черт. 7

Таблица А5

мм

Шаг отверстий		Расстояние от конца
Средняя часть Р	По бокам Q*	A		S
Средняя часть Р	По бокам Q*	Номин.	Допуск	Номин.	Допуск
140	70	70	-5	40; 75	-5
280	70	50; 60; 70	-5	40; 75	-5

* Для вспомогательных отверстий, которые можно выполнять без зенковки, допускается не указывать.

Самоходный скрепер

Черт. 8

Примечание. Число рядов отверстий определяет заказчик.

А.3.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

А.3.3. Кривизна ножа не должна превышать 6 мм/м.

А.4. Отверстия под болты крепления. Формы и размеры

Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. А6 и черт. 9.

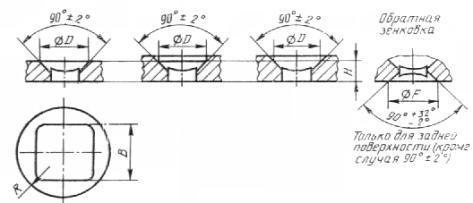

Отверстия под болты крепления

Черт. 9

Таблица А6

мм

D, не менее		24	29	36	44	65
В	Номин.	14	18	22	26	38
В	Допуск	+0,8	+1,5	+2	+2,4	+3,6
Н	С обратной зенковкой	12	16	18	25	30
Н	Без обратной зенковки	12	12	12	18	18
R»		2,5	2,5	3	3	3
F»		24	29	36	44	65

ПРИЛОЖЕНИЕ В

Справочное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Раздел, подраздел, пункт, в котором приведена ссылка	Обозначение соответствующего стандарта	Обозначение отечественного нормативно-технического документа, на который дана ссылка
1	ИСО 6165-87	ГОСТ 28764-90

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения СССР.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 06.12.90 № 3056.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7129-89 «Машины землеройные. Тракторы с бульдозерным оборудованием, автогрейдеры, самоходные скреперы. Ножи» и полностью ему соответствует.
