ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ДОПУСКИ УГЛОВ

ГОСТ 6449.2-82

МОСКВА - 1982

РАЗРАБОТАНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР и Министерством высшего и среднего специального образования РСФСР

ИСПОЛНИТЕЛИ

В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов

ВНЕСЕНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР

Зам. министра Ю.П. Онищенко

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Допуски углов

Products of wood and wooden materials.
Tolerances of angles.

ГОСТ
6449.2-82

Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286 срок действия установлен

с 01.01.1984 г.

до 01.01.1989 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает допуски углов призматических элементов с длиной меньшей стороны угла до 2500 мм.

2. Условные обозначения допусков углов:

АТ - допуск угла (разность между наибольшим и наименьшим предельными углами);

AT_α - округленное значение допуска угла в градусах, минутах, секундах;

АТ_h - допуск угла, выраженный отрезком на перпендикуляре к стороне угла, противолежащем углу АТ′_α на расстоянии L₁ от вершины этого угла (черт. 1).

3. Устанавливается семь степеней точности углов: 11, 12, ..., 17 с обозначениями допусков соответственно АТ11, АТ12, ..., АТ17. Числовые значения допусков углов приведены в таблице.

4. Допуски углов должны назначаться в зависимости от номинальной длины L₁ меньшей стороны угла (черт. 1).

Черт. 1

α - номинальный угол

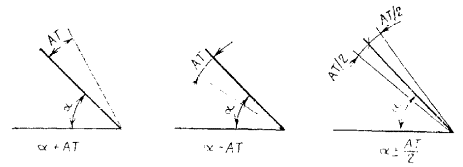

Черт. 2

5. Значения AT_h, приведенные в таблице, указаны для крайних значений интервалов длин L₁.

6. Допуски углов могут быть расположены в плюсовую сторону (+АТ), в минусовую сторону (-AT) или симметрично () относительно номинального угла (черт. 2).

7. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности угловых размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.

8. Примеры применения степеней точности углов для некоторых элементов изделий из древесины и древесных материалов приведены в рекомендуемом приложении.

Значения допусков углов

Интервал длин L₁, мм	Степень точности
	11		12		13		14
	АТ^′_α	АТ_h, мм	АТ^′_α	АТ_h, мм	АТ^′_α	АТ_h, мм	АТ^′_α	АТ_h, мм
До 10	-	-	-	-	40′	...0,125	1°	...0,20
Св. 10 до 16	-	-	-	-	32′	0,10...0,16	50′	0,16...0,25
» 16 » 25	-	-	16′	0,08...0,125	26′	0,125...0,20	40′	0,20...0,32
» 25 » 40	-	-	12′	0,10...0,16	20′	0,16...0,25	32′	0,25...0,40
» 40 » 63	6′	0,08...0,125	10′	0,125...0,20	16′	0,20...0,32	26′	0,32...0,50
» 63 » 100	5′	0,10...0,16	8′	0,16...0,25	12′	0,25...0,40	20′	0,40...0,63
» 100 » 160	4′	0,125...0,20	6′	0,20...0,32	10′	0,32...0,50	16′	0,50...0,80
» 160 » 250	3′	0,16...0,25	5′	0,25...0,40	8′	0,40...0,63	12′	0,63...1,00
» 250 » 400	2′ 30″	0,20...0,32	4′	0,32...0,50	6′	0,50...0,80	10′	0,80...1,25
» 400 » 630	2′	0,25...0,40	3′	0,40...0,63	5′	0,63...1,00	8′	1,00...1,60
» 630 » 1000	1′ 40″	0,32...0,50	2′ 30″	0,50...0,80	4′	0,80...1,25	6′	1,25...2,00
» 1000 » 1600	1′ 20″	0,40...0,63	2′	0,63...1,00	3′	1,00...1,60	5′	1,60...2,50
» 1600 » 2500	1′	0,50...0,80	1′ 40″	0,80...1,25	2′ 30″	1,25...2,00	4′	2,00...3,20

Продолжение таблицы

Интервал длин L₁, мм	Степень точности
	15		16		17
	АТ^′_α	АТ_h, мм	АТ^′_α	АТ_h, мм	АТ^′_α	АТ_h, мм
До 10	1° 40′	...0,32	2°	...0,50	4°	...0,80
Св. 10 до 16	1° 20′	0,25...0,40	1°	0,40...0,63	2°	0,63...1,00
» 16 » 25	1°	0,32...0,50		0,50...0,80		0,80...1,25
» 25 » 40	50′	0,40...0,63		0,63...1,00		1,00...1,60
» 40 » 63	40′	0,50...0,80	40′	0,80...1,25	1° 20′	1,25...2,00
» 63 » 100	32′	0,63...1,00		1,00...1,60		1,60...2,50
» 100 » 160	26′	0,80...1,25		1,25...2,00		2,00...3,20
» 160 » 250	20′	1,00...1,60	20′	1,60...2,50	40′	2,50...4,00
» 250 » 400	16′	1,25...2,00		2,00...3,20		3,20...5,00
» 400 » 630	12′	1,00...2,50		2,50...4,00		4,00...6,30
» 630 » 1000	10′	2,00...3,20	10′	3,20...5,00	20′	5,00...8,00
» 1000 » 1600	8′	2,50...4,00		4,00...6,30		6,30...10,00
» 1600 » 2500	6′	3,20...5,00		5,00...8,00		8,00...12,50

Примечания:

1. Значения АТ′_α указывают на чертеже.

2. Значения допусков углов, указанные в таблице, соответствуют ГОСТ 8908-81.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРИЛОЖЕНИЕ

Рекомендации по выбору степеней точности углов
