ДРЕВЕСИНА

ОТБОР ОБРАЗЦОВ И МЕТОДЫ ИСПЫТАНИЯ

ГОСТ 16483.11-72*
(СТ СЭВ 389-76)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

Изменение № 3 ГОСТ 16483.11-72 Древесина. Метод определения условного предела прочности при сжатии поперек волокон Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 19.02.88 № 294 дата введения 01.01.89

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 января 1972 г. № 324 срок введения установлен

с 01.01.73

Постановлением Госстандарта от 30.05.83 № 2395 срок действия продлен

до 01.01.89

Настоящий стандарт распространяется на древесину и устанавливает метод определения условного предела прочности при сжатии поперек волокон в тангентальном и радиальном направлениях.

(Измененная редакция, Изм. № 3).

1. АППАРАТУРА И МАТЕРИАЛЫ

1.1. Испытательная машина с устройством для записи нагрузки с масштабом не более 50 Н/мм и деформации образца с масштабом не более 0,01 мм/мм.

Допускается использовать испытательную машину по ГОСТ 7855-84 с погрешностью измерения нагрузки не более 1 %, приспособление со съемным пуансоном, обеспечивающим деформирование образца, и индикатором часового типа по ГОСТ 577-68 для измерения деформации образца с погрешностью не более 0,01 мм (черт. 1).

Приспособление для равномерного нагружения образца, представляющее собой две самоустанавливающиеся одна относительно другой пластины из закаленной стали, которые соприкасаются сферическими поверхностями.

(Измененная редакция, Изм. № 2, 3).

1.2. Штангенциркуль по ГОСТ 166-80.

1.3. Аппаратура и материалы для определения влажности древесины - по ГОСТ 16483.7-71.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют в форме прямоугольной призмы основанием 20´20 мм и длиной вдоль волокон 30 мм.

Если годичные слои имеют ширину более 4 мм, размеры поперечного сечения должны быть увеличены так, чтобы образец включал не менее 5 слоев.

(Измененная редакция, Изм. № 1).

2.2. Точность изготовления, влажность и количество образцов для каждого направления действия нагрузки должны соответствовать требованиям ГОСТ 16483.0-78.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Ширину b в тангентальном направлении при радиальном сжатии или в радиальном направлении при тангентальном сжатии и длину l измеряют с погрешностью не более 0,1 мм соответственно на середине длины и ширины образца.

3.2. Образец помещают в машину тангентальной или радиальной поверхностью кверху и нагружают через пуансон в соответствии с черт. 1, с использованием приспособления по п. 1.1.

1 - индикатор; 2 - корпус; 3 - шток; 4 - подставка; 5 - съемный пуансон; 6 - образец.

Черт. 1

Постоянная скорость нагружения или постоянная скорость перемещения нагружающей головки машины должна быть такой, чтобы условный предел прочности был достигнут через (1,5±0,5) мин после начала нагружения.

При использовании машины с электромеханическим приводом допускается проводить испытания с равномерной скоростью нагружения (1000±200) Н/мин при условии достижения условного предела прочности образца в указанный интервал времени.

(Измененная редакция, Изм. № 3).

3.3. При использовании испытательной машины без записывающего устройства деформацию образца определяют по индикатору часового типа с погрешностью не более 0,01 мм через равные интервалы приращения нагрузки. Интервал должен быть меньше нагрузки, соответствующей условному пределу прочности не менее чем в 10 раз. Допускается назначать интервал приращения нагрузки 200 Н для мягких пород ч 400 Н для твердых пород.

Испытание продолжают до очевидного перехода условного предела прочности, что определяют по диаграмме машины или заметному увеличению скорости деформирования образца.

3.4. Влажность определяют на испытанных образцах по ГОСТ 16483.7-71. Минимальное количество испытываемых на влажность образцов должно соответствовать требованиям ГОСТ 16483.0-78.

(Измененная редакция, Изм. № 1).

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

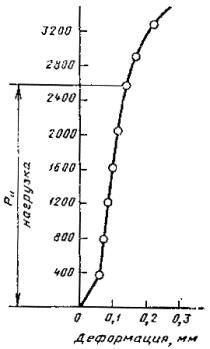

4.1. Нагрузку Р, соответствующую условному пределу прочности, определяют по диаграмме сжатия (черт. 2) поперек волокон как ординату точки, в которой отступление от линейной зависимости между нагрузкой и деформацией достигает такой величины, что тангенс угла, образованного осью нагрузок и касательной к графику Р-Dl, увеличивается на 50 % своего значения, соответствующего прямолинейному участку графика.

При испытаниях в соответствии с п. 3.3 вычерчивают диаграмму с масштабом по оси ординат не более 50 Н/мм и по оси абсцисс - не более 0,01 мм/мм.

4.2. Условный предел прочности s_W образца с влажностью W в момент испытания вычисляют с округлением до 0,1 МПа по формуле

где Р - нагрузка, соответствующая условному пределу прочности, Н;

b и l - ширина и длина образца, мм.

Черт. 2.

4.3. Условный предел прочности s_W образца с нормализованной влажностью пересчитывают к влажности 12 % с округлением до 0,1 МПа по формуле

где s_W - условный предел прочности образца с влажностью W в момент испытания. МПа;

a - поправочный коэффициент, равный 0,035;

W- влажность образца в момент испытания, %.

Условный предел прочности s_W образца с влажностью, равной или больше предела гигроскопичности, пересчитывают к влажности 12 % с округлением до 0,1 МПа по формуле

где s_W - условный предел прочности образца с влажностью W в момент испытания, МПа;

K₁₂ - пересчетный коэффициент при влажности 30 %, равный:

1,67 - для лиственных пород при обоих направлениях сжатия и для хвойных пород при радиальном сжатии;

2,45 - для хвойных пород при тангенталыюм сжатии.

4.2-4.4. (Измененная редакция, Изм. № 1,3).

4.5. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-78.

4.6. Результаты измерений и расчетов записывают в протокол испытаний (см. приложение).
