МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ИЗОБРАЖЕНИЯ УПРОЩЕННЫЕ И УСЛОВНЫЕ КРЕПЕЖНЫХ ДЕТАЛЕЙ

Unified system for design documentation. Simplified and symbolic designations of fasteners.

ГОСТ

2.315-68*

Взамен

ГОСТ 3465-52

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от декабря 1967 г. срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 1978-79.

2. На сборочных чертежах и чертежах общих видов изображение крепежных деталей (упрощенное или условное) выбирают в зависимости от назначения и масштаба чертежа.

Крепежные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.

3. Упрощенные и условные изображения крепежных деталей должны соответствовать указанным в табл. 1.

Таблица 1

Наименование	Изображение
Наименование	упрощенное	условное
1. Болты и винты: с шестигранной головкой
с квадратной головкой
с молоткообразной головкой
2. Болты: с полукруглой головкой и усом
откидные с круглой головкой
откидные с вилкой
фундаментные
3. Винты: с полукруглой головкой
с цилиндрической головкой
с цилиндрической головкой и сферой
с полукруглой головкой и крестообразным шлицем
с цилиндрической головкой, сферой и крестообразным шлицем
с цилиндрической головкой и шестигранным углублением под ключ
с полупотайной головкой
с потайной головкой
с потайной головкой и крестообразным шлицем
с цилиндрической головкой саморежущие
с потайной головкой и крестообразным шлицем саморежущие
4. Гайки: круглые
шестигранные
шестигранные прорезные и корончатые
гайки-барашки
5. Шурупы: с полукруглой головкой
с потайной головкой
с полупотайной головкой
6. Шпильки
7. Шайбы: простые, стопорные и т. д.
стопорные с язычком
пружинные
8. Штифты: цилиндрические
конические
9. Гвозди
10. Шплинты
11. Резьбовые вставки

4. Примеры упрощенных и условных изображений крепежных деталей в соединениях даны в табл. 2.

Таблица 2

упрощенное	условное

3, 4. (Измененная редакция, Изм. № 1, 2).

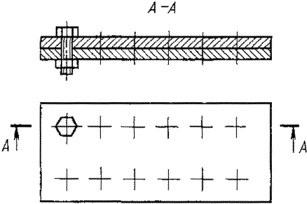

5. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных - центровыми или осевыми линиями (черт. 1).

Черт. 1

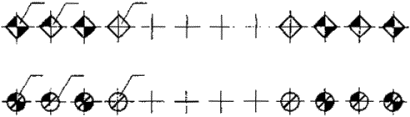

6. Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяющихся номеров позиций рекомендуется одинаковые крепежные детали обозначать условными знаками, а номер позиции наносить только один раз (черт. 2).

Черт. 2

В строительных чертежах допускается одинаковые группы крепежных деталей обводить сплошной тонкой линией с поясняющей надписью на полке линии-выноски; при этом преобладающие крепежные детали не обводят и не оговаривают в общих указаниях к чертежу.

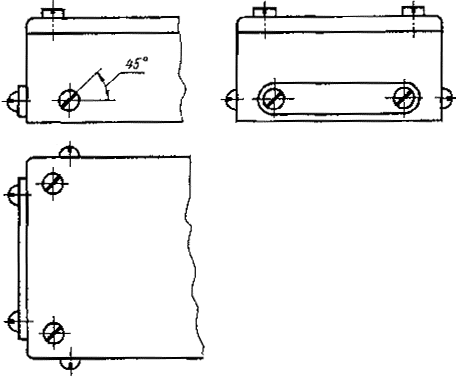

7. Шлицы на головках крепежных деталей следует изображать одной сплошной линией, как показано на черт. 3: на одном виде - по оси крепежной детали, на другом - под углом 45° к рамке чертежа.

Черт. 3

Если линия шлица, проведенная под углом 45° к рамке чертежа, совпадает с центровой линией или близка по направлению к ней, то линия шлица проводится под углом 45° к центровой линии (черт. 4).

Черт. 4
