ГОСТ Р 50574-2002

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобили, автобусы и мотоциклы оперативных служб

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ,
ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ,
СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ
И ЗВУКОВЫЕ СИГНАЛЫ

Общие требования

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 278 «Безопасность дорожного движения»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 15 декабря 2002 г. № 473-ст

3 Стандарт соответствует требованиям постановлений Правительства Российской Федерации от 4 января 2000 г. № 2 «Об упорядочении установки и использования на транспортных средствах специальных сигналов и особых государственных регистрационных знаков» и от 23 января 2002 г. № 35 «Об особых государственных регистрационных знаках и специальных сигналах, используемых на транспортных средствах»

4 ВЗАМЕН ГОСТ Р 50574-93

5 Переиздание. Февраль 2004 г.

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 3

3 Определения. 3

4 Требования к цветографическим схемам.. 4

4.1 Состав цветографических схем.. 4

4.2 Цвета основные и декоративных полос. 5

4.3 Информационные надписи и опознавательные знаки. 6

5 Требования к покрытиям.. 8

5.1 Эмали. 8

5.2 Лакокрасочные покрытия. 8

6 Требования к специальным световым и звуковым сигналам.. 9

6.1 Оснащение сигналами. 9

6.2 Требования к световым сигналам.. 9

6.3 Требования к звуковым сигналам.. 9

Приложение А. Цветографические схемы транспортных средств оперативных служб. 10

Приложение Б. Шрифт надписей и цифр. 59

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобили, автобусы и мотоциклы оперативных служб

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ,
СПЕЦИАЛЬНЫЕ СВЕТОВЫЕ И ЗВУКОВЫЕ СИГНАЛЫ

Общие требования

Automobiles, buses and motorcycles of emergency services. Colours diagrams, identification
symbols, inscriptions, special light and sound signals. General requirements

Дата введения 2004-01-01

1 Область применения

Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее - транспортные средства) оперативных служб:

а) скорой медицинской помощи;

б) противопожарной;

в) милиции;

г) военной автомобильной инспекции (ВАИ);

д) специальных перевозок Банка России и Гохрана России;

е) аварийно-спасательных (предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны, военизированных горноспасательных частей и военизированных служб по предупреждению возникновения открытых нефтяных и газовых фонтанов и их ликвидации; служб по ликвидации последствий аварий на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях, на метрополитене);

ж) специальной связи Минсвязи России;

и) прокуратуры;

к) налоговой полиции;

л) Главного управления исполнения наказаний Минюста России.

Стандарт устанавливает общие требования к цветографическим схемам наружных поверхностей транспортных средств оперативных служб и ее элементам, а также технические требования к устанавливаемым специальным световым и звуковым сигналам.

Настоящий стандарт в части требований к специальным световым (проблесковым маячкам синего цвета) и звуковым сигналам также распространяется на транспортные средства министерств, ведомств и организаций по перечню, утверждаемому Правительством Российской Федерации, на которые при отсутствии цветографических схем могут устанавливаться специальные световые и звуковые сигналы.

На наружных поверхностях транспортных средств оперативных служб надписи и рисунки рекламного содержания не допускаются.

Не допускается использование согласно настоящему стандарту цветографических схем, специальных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным службам.

Стандарт не распространяется на транспортные средства оперативных служб, не предназначенные для эксплуатации на автомобильных дорогах общего пользования.

Требования стандарта направлены на выделение и идентификацию транспортных средств оперативных служб в транспортном потоке для обеспечения безопасности дорожного движения при выполнении ими неотложных служебных заданий, а также на унификацию их цветового оформления.

Требования настоящего стандарта являются обязательными.

Транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее - Госавтоинспекции) или иных органах, определяемых Правительством Российской Федерации, до введения в действие настоящего стандарта должны быть приведены в соответствии с настоящим стандартом до 01.01.2006.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.032-72 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 10807-78 Знаки дорожные. Общие технические условия

ГОСТ 10984-74 (Правила ЕЭК ООН № 6, 7, 23, 38, 50) Фонари внешние сигнальные и осветительные механических транспортных средств, прицепов и полуприцепов. Световые и цветовые характеристики. Нормы и методы испытаний

ГОСТ 19715-74 Эмблема Красного Креста. Форма, размеры и порядок применения

ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ Р 41.65-99 (Правила ЕЭК ООН № 65) Единообразные предписания, касающиеся официального утверждения специальных предупреждающих огней для автотранспортных средств

3 Определения

В настоящем стандарте использованы следующие термины с соответствующими определениями:

3.1 величина освечивания: Произведение силы света (кд) на время свечения (с) источника света.

3.2 декоративные полосы: Горизонтальные полосы контрастирующего цвета по отношению к основному цвету транспортного средства, нанесенные на боковые и иные его поверхности, являющиеся отличительным признаком, который обеспечивает мгновенное зрительное восприятие транспортного средства и выделение его из общего транспортного потока.

3.3 доминирующая длина волны: Длина волны, которая расположена в центре тяжести кривой спектрального распределения энергии.

3.4 информационные надписи: Надписи, содержащие текстовую информацию о ведомственной принадлежности и/или функциональном назначении транспортного средства.

3.5 контрастирующие цвета цветографической схемы: Цвета декоративных полос, отличающиеся от основного цвета транспортного средства по трем параметрам восприятия: цветовому тону, насыщенности и светлоте.

3.6 насыщенность: Свойство зрительного восприятия человека, позволяющее оценивать пропорцию чистого хроматического (спектрального или пурпурного) цвета, заключающуюся в полном цветовом ощущении.

3.7 опознавательные знаки: Графическое изображение информации, информирующее о ведомственной принадлежности и/или функциональном назначении транспортного средства; к опознавательным знакам относятся гербы, эмблемы, логотипы и т.п.

3.8 основной цвет цветографической схемы: Цвет покрытия, занимающего наибольшую площадь наружной поверхности транспортного средства.

3.9 продолжительность свечения: Период времени, в течение которого сила света вспышки специального светового сигнала превышает 10 % максимальной силы света.

3.10 светлота: Свойство зрительного ощущения, вследствие которого тело кажется пропускающим или рассеивающим более или менее значительную часть падающего на него света; психофизиологически это свойство близко фотометрической величине - коэффициенту яркости.

3.11 специальный звуковой сигнал: Устройство, предназначенное для подачи в условиях дорожного движения специальных звуковых сигналов определенного спектрального состава; устройство не является штатным составным элементом конструкции транспортного средства в качестве звукового сигнала, отличаясь от него спектральным составом издаваемых звуков, и устанавливается в/на транспортное средство дополнительно по специальному разрешению.

3.12 специальный световой сигнал (проблесковый маячок): Устройство, предназначенное для подачи в условиях дорожного движения проблесковых световых сигналов установленных цветов, частоты мигания и продолжительности свечения; устройство не является штатным составным элементом конструкции транспортного средства в качестве внешнего светового прибора и устанавливается на него дополнительно по специальному разрешению.

3.13 угол видимости: Угол в горизонтальной плоскости, проходящей через центр источника излучения, в пределах которого световой сигнал, подаваемый проблесковым маячком, не экранируется деталями транспортного средства, на котором он установлен.

3.14 цветовой тон: Свойство зрительного ощущения человека, определяемое словами: «синий», «зеленый», «желтый» и т.п.; психофизиологически это свойство близко колориметрической величине - доминирующей длине волны.

3.15 цветографическая схема: Графическое изображение компоновки, конфигурации и композиционной взаимосвязи основного цвета, декоративных полос, опознавательных знаков и информационных надписей, нанесенных на наружные поверхности транспортных средств.

4 Требования к цветографическим схемам

4.1 Состав цветографических схем

4.1.1 Цветографические схемы наружных поверхностей транспортных средств оперативных служб состоят из следующих элементов:

а) основного цвета наружных поверхностей транспортного средства;

б) декоративных полос;

в) информационных надписей;

г) опознавательных знаков.

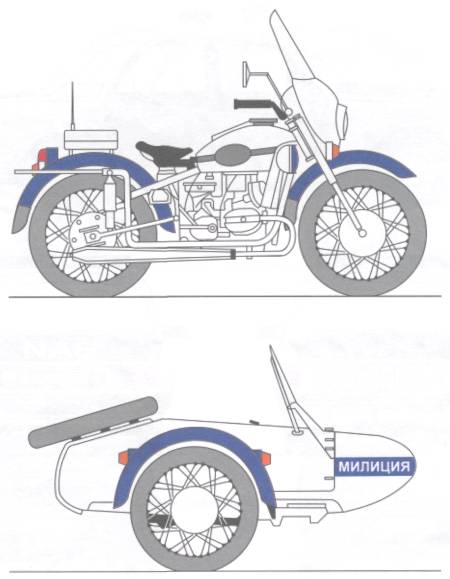

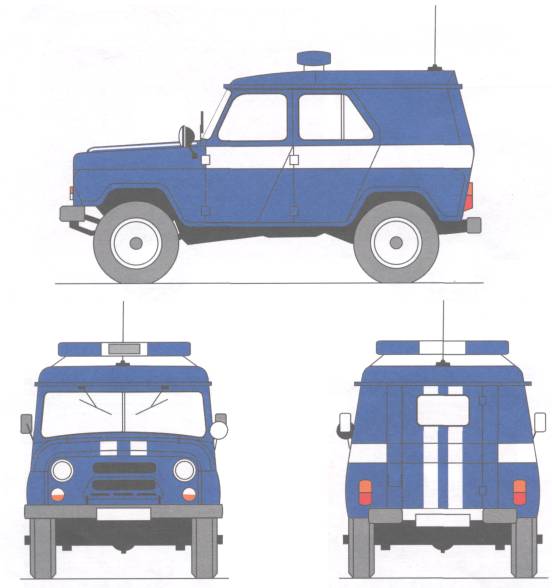

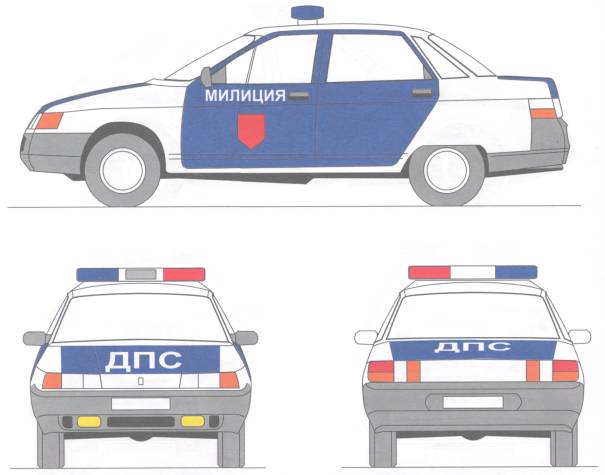

4.1.2 Цветографические схемы транспортных средств оперативных служб должны соответствовать рисункам приложения А.

Примечания

1 Транспортные средства (включая их марки и модели) в приложении А изображены условно.

2 На транспортных средствах милиции, Госавтоинспекции и военной автоинспекции допускаются любые цветографические схемы, примеры которых приведены на рисунках А.10 - А.20. При этом правую дверь салона кузова-фургона транспортного средства, изображенного на рисунке А.16, в контрастирующий цвет, соответствующий цвету декоративных полос, не окрашивают. Для транспортных средств, изображенных на рисунке А.18, вместо панельной краски допускается применение декоративных полос.

4.1.3 На правую и левую стороны транспортных средств наносят одинаковые по виду, цвету, размеру и размещению цветографические схемы.

4.1.4 Рама и детали ходовой части, передний и задний буфера безопасности (за исключением транспортных средств противопожарной службы), подножки кабин, диски колес, элементы дополнительного оборудования кузова (кронштейны и корпуса зеркал заднего вида, противотуманных фар, фонарей и прожекторов) могут иметь покрытие, выполненное предприятием-изготовителем транспортного средства, шасси или этих изделий.

Примечания

1 Допускается не наносить цветографические схемы на детали, имеющие гальваническое покрытие, а также изготовленные из алюминиевых и медных сплавов или неметаллических материалов (резина, стекло, пластмасса, брезент и т.д.), за исключением поверхностей, выполненных из дерева или стеклопластика.

2 Допускается не наносить декоративные полосы на решетки радиаторов и элементы оборудования, установленного на буферах безопасности транспортного средства.

4.2 Цвета основные и декоративных полос

4.2.1 Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб и декоративные полосы должны соответствовать указанным в таблице 1.

4.2.2 Цветовые сочетания основные и декоративных полос могут быть любыми из приведенных в таблице 1 для оперативной службы конкретного вида, но должны быть одинаковы для всех наружных элементов одного транспортного средства.

4.2.3 Для нанесения декоративных полос используют лакокрасочные материалы, клеющие пленки, в том числе со светоотражающим покрытием, в соответствии с нормой цветности, указанной в таблице 1, а при отсутствии нормы цвета - согласно контрольным образцам.

4.2.4 Ширина декоративных полос, нанесенных на боковые поверхности грузовых автомобилей и автобусов, должна быть от 150 до 230 мм. Ширину декоративных полос, наносимых на боковые поверхности легковых и грузопассажирских автомобилей, определяют с учетом конфигурации указанных поверхностей.

4.2.5 Ширина каждой из двух параллельных декоративных полос, нанесенных на переднюю и заднюю части транспортного средства симметрично относительно его продольной оси, должна быть от 120 до 180 мм с расстоянием между полосами (90±5) мм.

Таблица 1 - Цвета покрытия наружных поверхностей транспортных средств оперативных служб

Вид оперативной службы

Основные цвета

Цвета декоративных полос

Наименование цвета

Номер по «Картотеке цвета лакокрасочных материалов»

Наименование цвета

Номер по «Картотеке цвета лакокрасочных материалов»

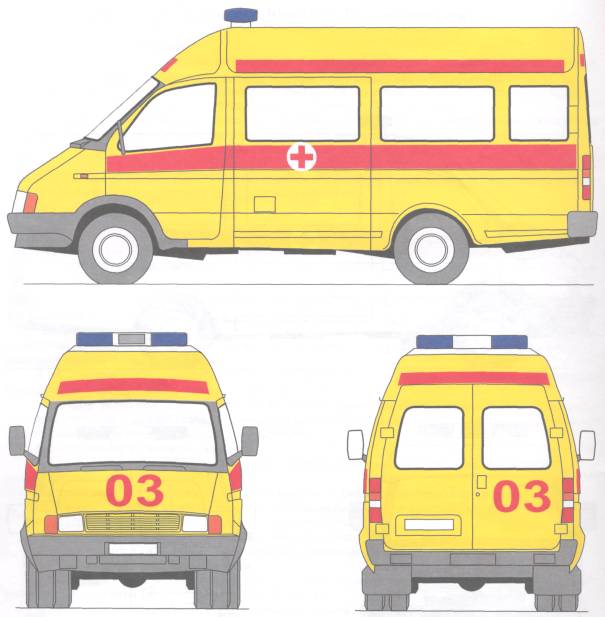

Скорая медицинская помощь:









а) автомобили линейной службы

Лимонный

Белый2)

Нет1)

Нет1)

Красный

Красный 42

9, 11

42, 43, 44

б) автомобили специализированной помощи (реанимобили)

Лимонный

Нет1)

Красный

Красный 42

9, 11

42, 43, 44

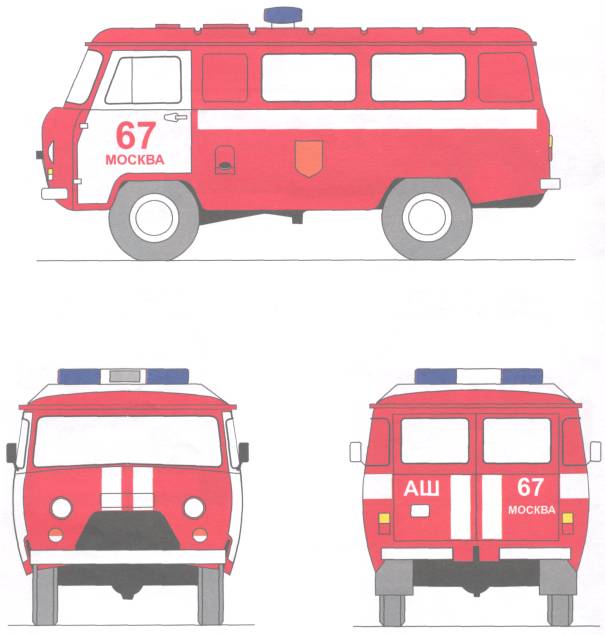

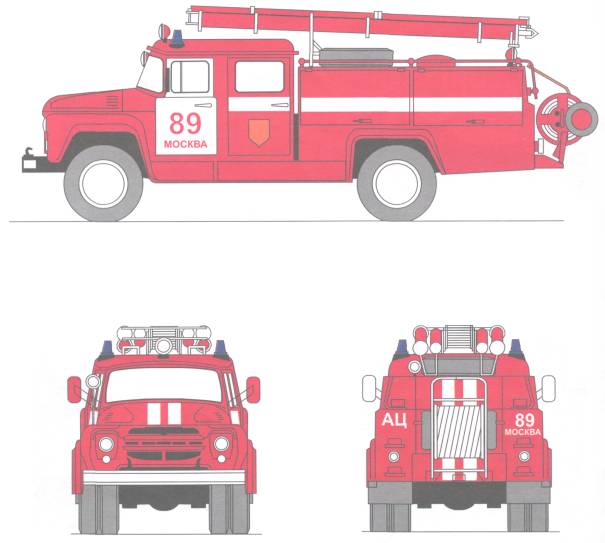

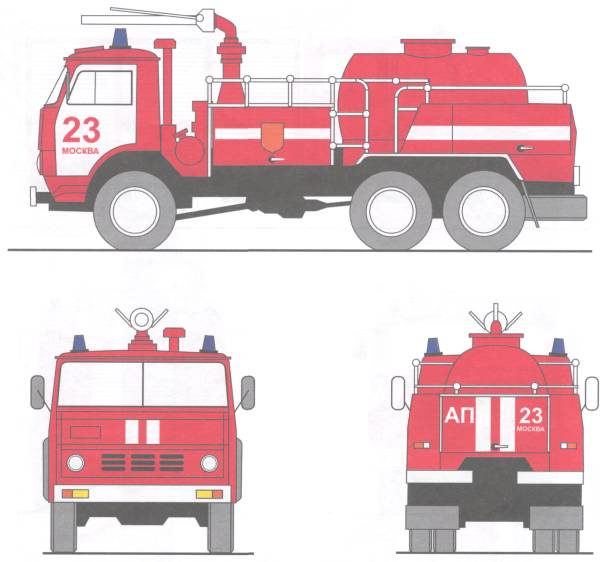

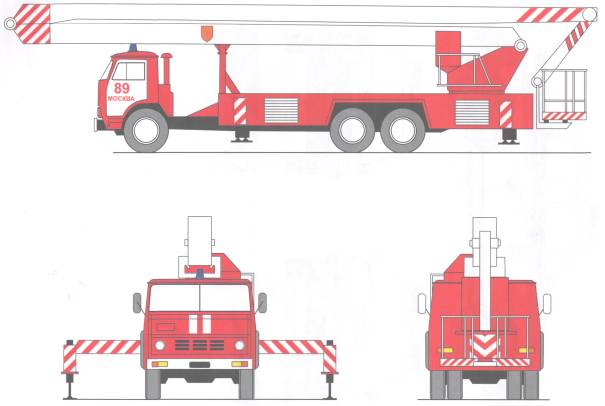

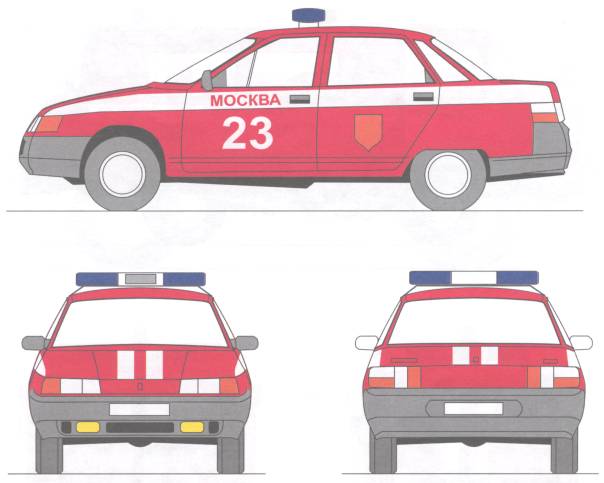

Противопожарная служба

Красный

Красный 42

9, 11

42, 43, 44

Белый

Нет1)

Милиция, Госавтоинспекция3)

Белый

Нет1)

Синий

Голубой 451

485, 486, 436, 437

451, 452

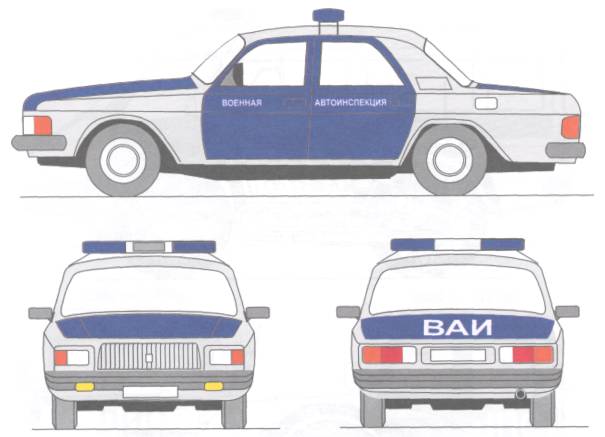

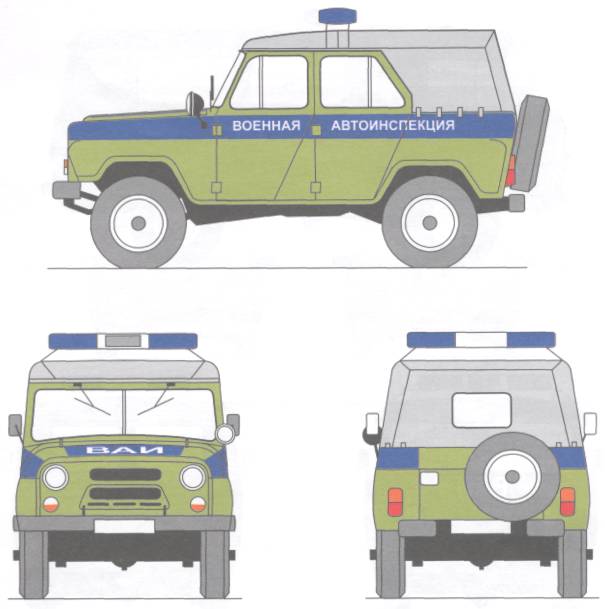

Военная автомобильная инспекция:









а) легковые автомобили, маломестные автобусы

Светло-серый

505, 513

Светло-голубой

404, 407

«Белая ночь»

858, 859





Белый

Нет1)

Голубой 451

451, 452

б) полноприводные легковые и

Защитный

715, 744, 732, 733

Светло-голубой

404, 407

грузопассажирские автомобили

Белый

Нет1)

Голубой 451

451, 452

в) грузовые автомобили и мотоциклы

Защитный

715, 744, 732, 733

Светло-голубой

Голубой 451

404, 407

451, 452

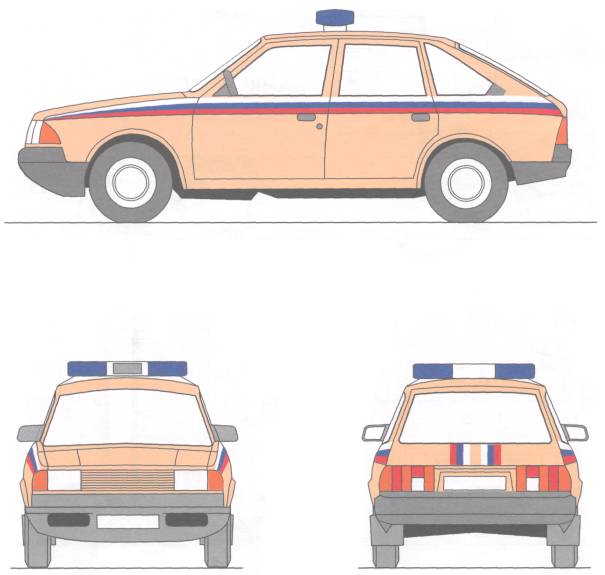

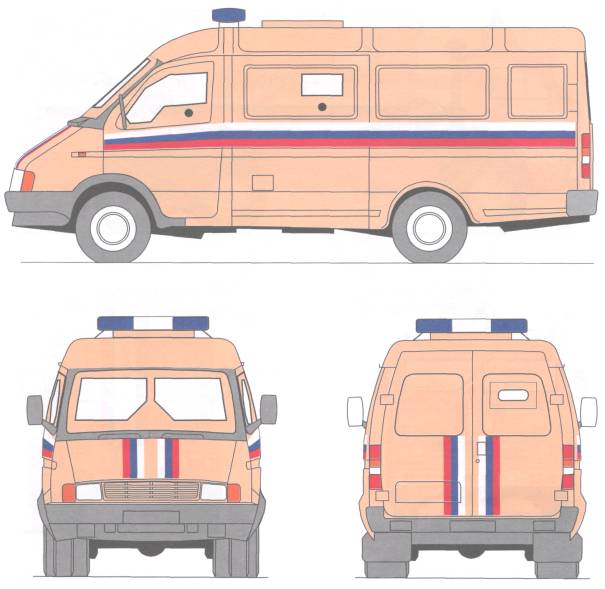

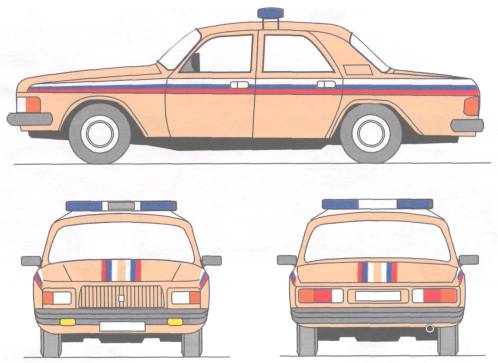

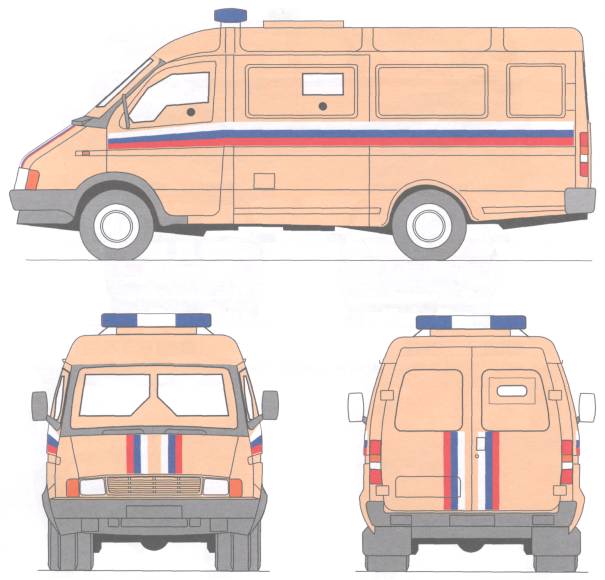

Служба специальных перевозок Банка России5)

Песочный

609, 610

Трехцветный: «белый - синий - красный»4)

«Нет1)

485, 486, 436, 437

9, 11, 42, 43, 44»

Светло-бежевый

661, 662

Серо-бежевый

681, 682

Кремовый

200, 201

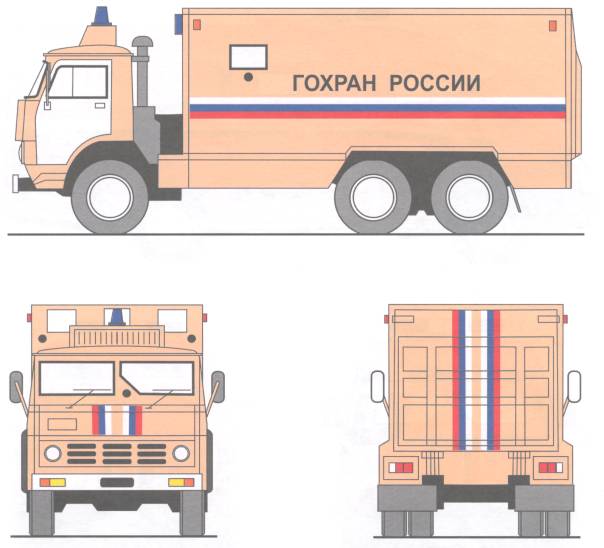

Служба специальных перевозок Гохрана России

Песочный

609, 610

Трехцветный: «белый - синий - красный»4)

«Нет1)

485, 486, 436, 437

9, 11, 42, 43, 44»

Светло-бежевый

661, 662

Серо-бежевый

681, 682

Кремовый

200, 201

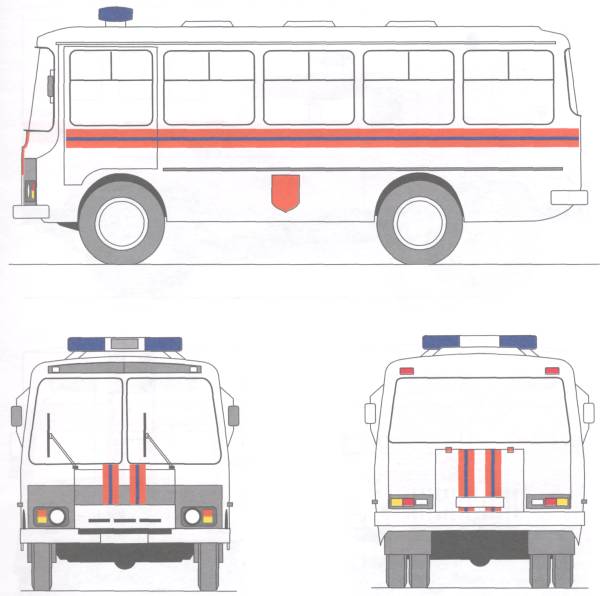

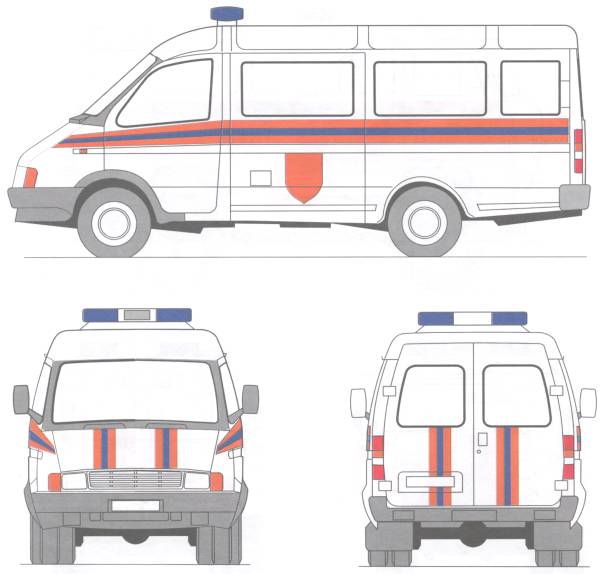

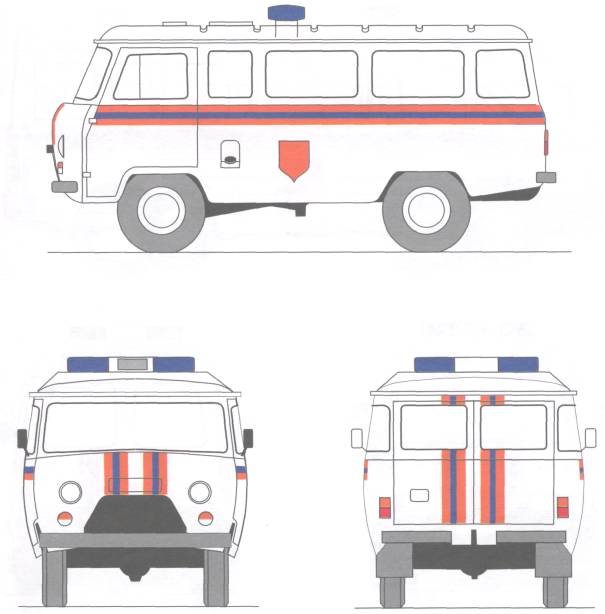

Аварийно-спасательные службы5):









а) предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Белый

Нет1)

Оранжевый6)

101, 102, 121, 128

б) прочие аварийно-спасательные службы

Золотисто-желтый

Желтый

287, 288

230, 231

Красный

Красный 42

9, 11

42, 43, 44

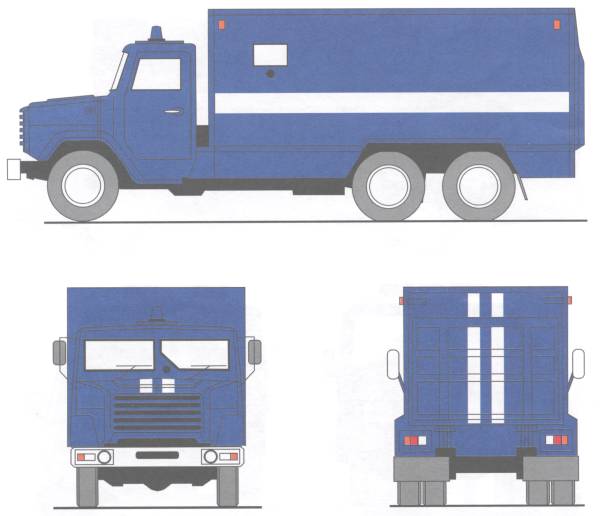

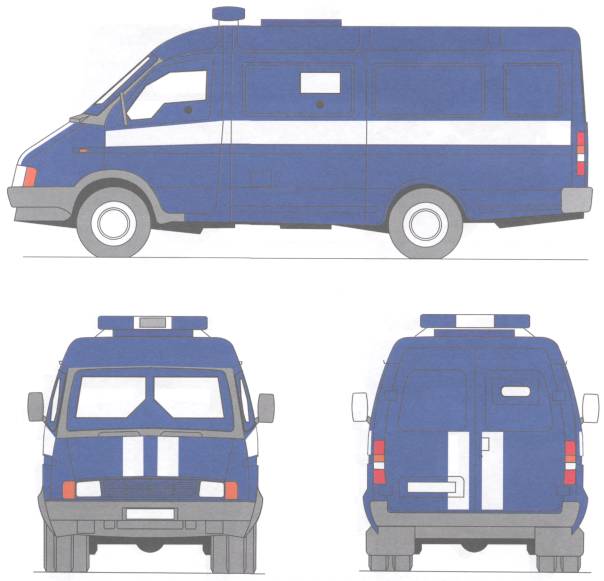

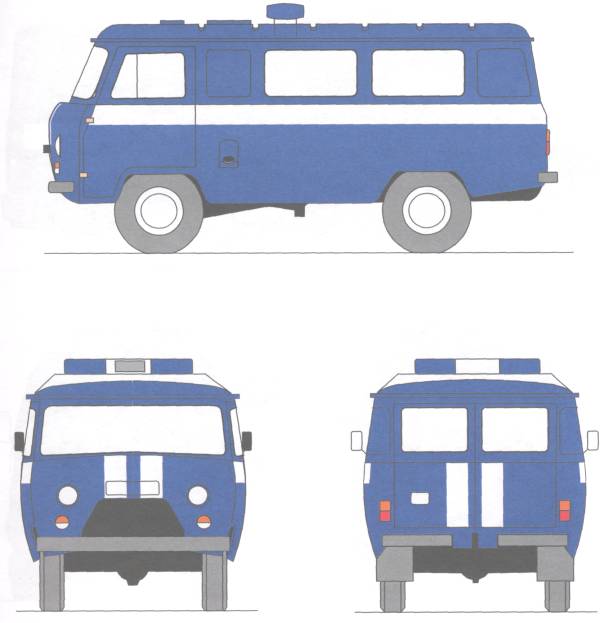

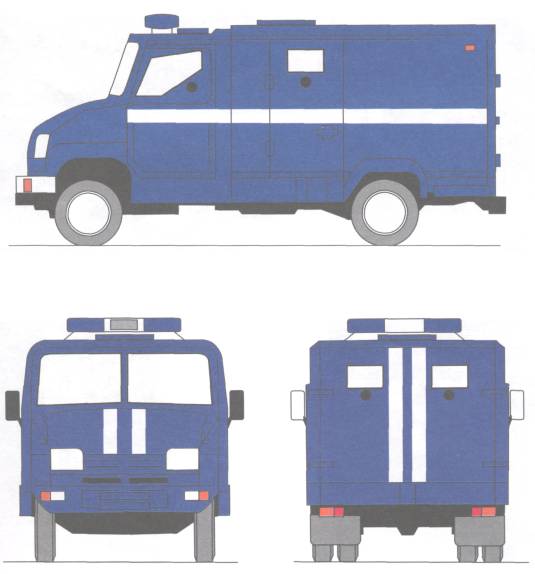

Служба специальной связи Минсвязи России

Синий

485, 486, 436, 437

Белый

Нет1)

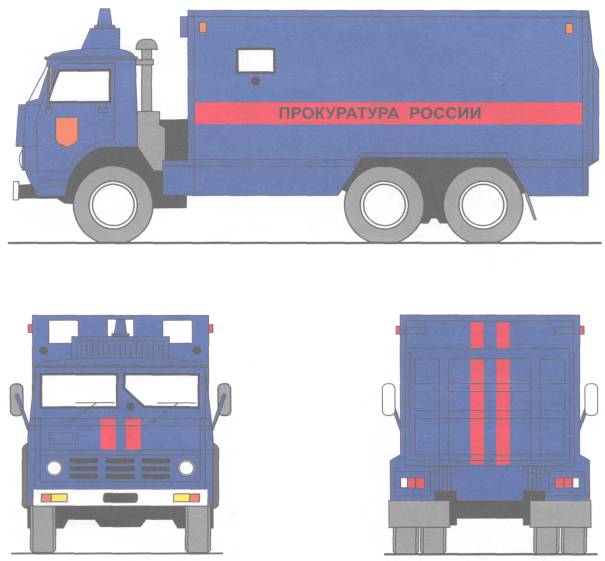

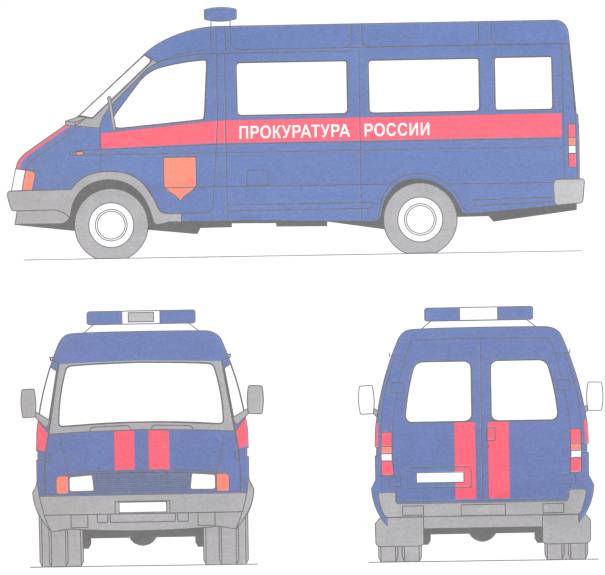

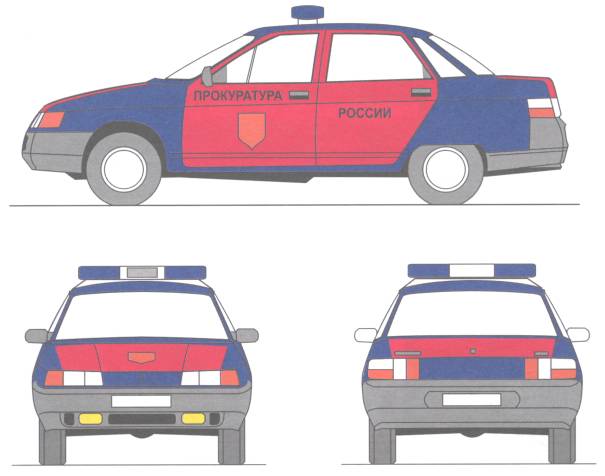

Прокуратура

Синий

485, 486, 436, 437

Красный 42

42, 43, 44

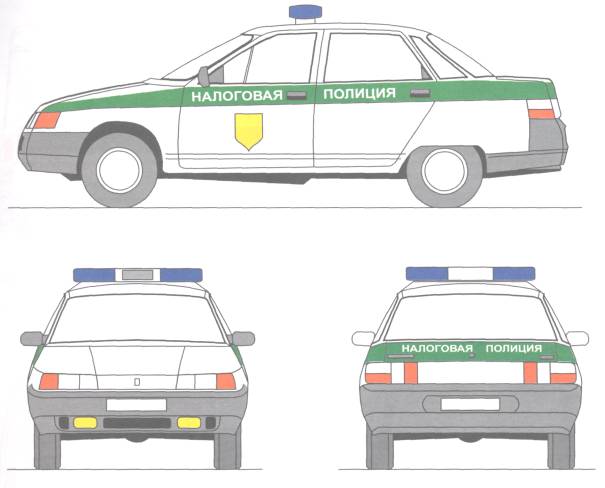

Налоговая полиция3)

Белый

Нет»

Ярко-зеленый

324, 325, 329, 385

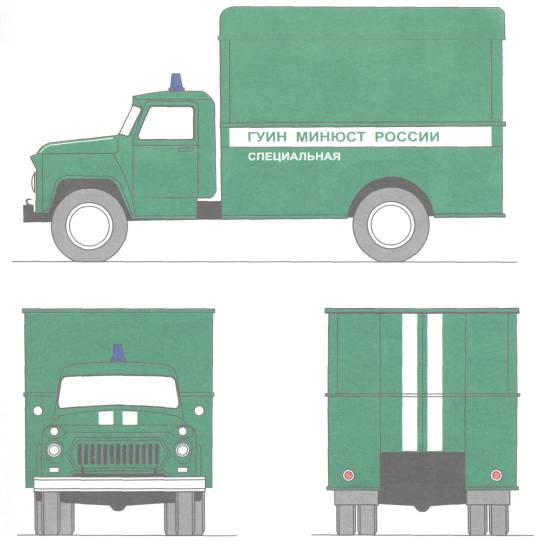

Главное управление исполнения наказаний Минюста России

Темно-зеленый

373

Белый

Нет1)

1) Имеется контрольный образец, устанавливающий норму цветности.

2) Допускается по согласованию с заказчиком.

3) Для автомобилей УАЗ милиции и Госавтоинспекции допускается использование в качестве основного цвета «песочный» номеров 609, 610; для других марок и моделей легковых автомобилей милиции, Госавтоинспекции и ФСНП России допускается использование в качестве основного цвета «светло-серебристого» типа «металлик» в соответствии с контрольным образцом.

4) Цвета декоративной полосы размещают полосами одна под другой, равными по ширине.

5) По разрешению Главного управления Госавтоинспекции легковые автомобили могут иметь окраску, выполненную предприятием-изготовителем транспортного средства с нанесенными декоративными полосами на боковые поверхности, и не иметь опознавательной надписи.

6) На автомобилях служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороне вдоль оси симметрии декоративной полосы наносят дополнительную полосу синего цвета номеров 485, 486, 436, 437 шириной не более 1/4 ширины контрастирующей полосы.

4.3 Информационные надписи и опознавательные знаки

4.3.1 Информационные надписи и опознавательные знаки (за исключением гербов и эмблем), наносимые на поверхности транспортного средства, имеющие основной цвет, должны иметь цвет декоративной полосы: на декоративной полосе белого цвета - основного цвета; на декоративной полосе прочих цветов - белого цвета.

Примечания

1 Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трехцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативными правовыми актами ведомств, в структуру которых входят соответствующие оперативные службы, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.

2 На трехцветную декоративную полосу информационные надписи и опознавательные знаки не наносят. Требования по цвету информационных надписей и эмблем на таких транспортных средствах не регламентируют, их устанавливают ведомства, в структуру которых входят соответствующие оперативные службы.

4.3.2 Способ нанесения информационных надписей и опознавательных знаков не нормируют. При их нанесении методом окрашивания должны выполняться требования раздела 5.

4.3.3 Изображения и цвета гербов и эмблем должны соответствовать требованиям нормативных правовых актов о порядке их применения, описании и изображении.

4.3.4 Содержание информационных надписей и опознавательных знаков - согласно таблице 2.

Таблица 2 - Информационные надписи и опознавательные знаки

Вид оперативной службы

Информационная надпись и опознавательный знак

Высота букв, мм, не менее



Скорая медицинская помощь

«03», номер больницы, гаража, эмблема «Красный Крест»1)

60

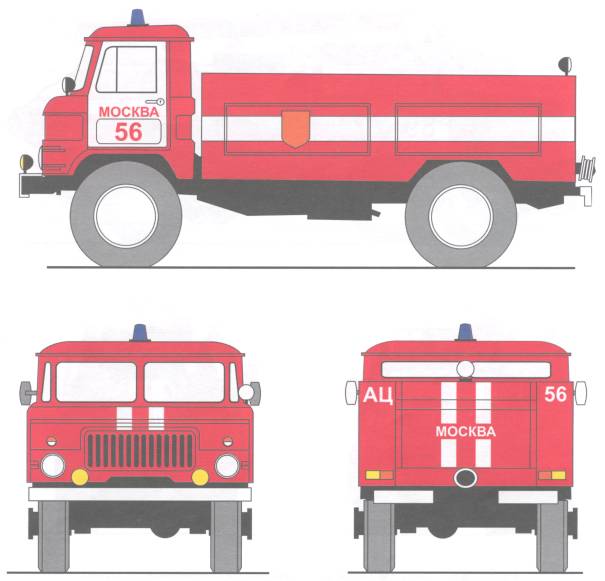

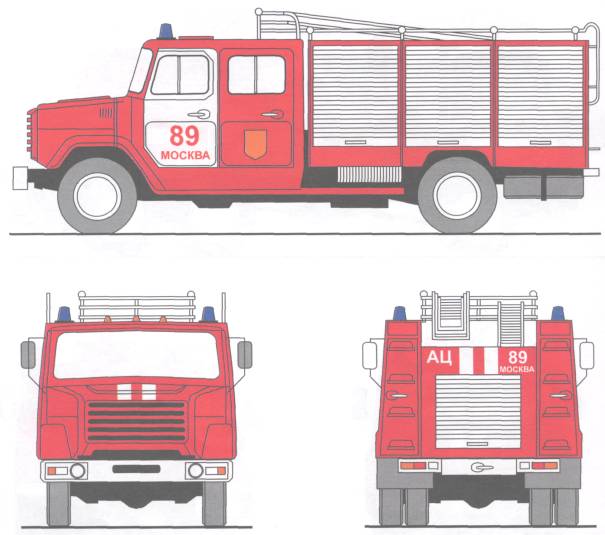

Противопожарная служба

Номер пожарной части

200



Наименование города, эмблема МЧС России, буквенно-цифровое обозначение автомобиля2)

60

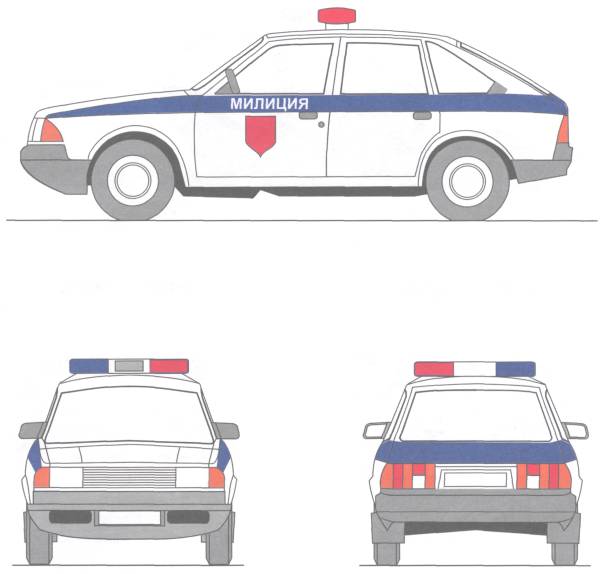

Милиция

«МИЛИЦИЯ», буквенно-цифровое обозначение автомобиля, наименование города3)

60

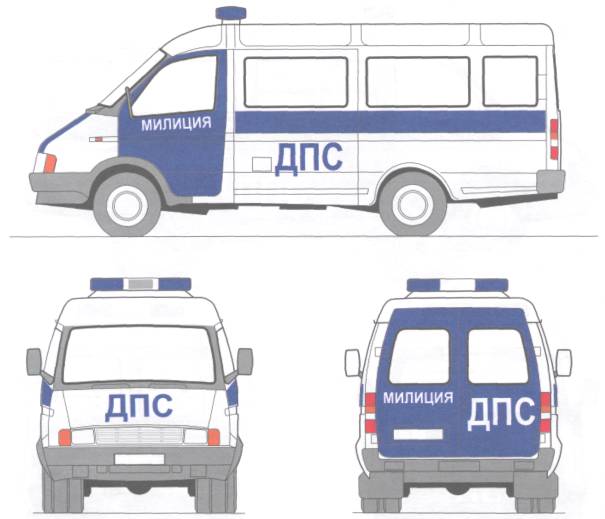

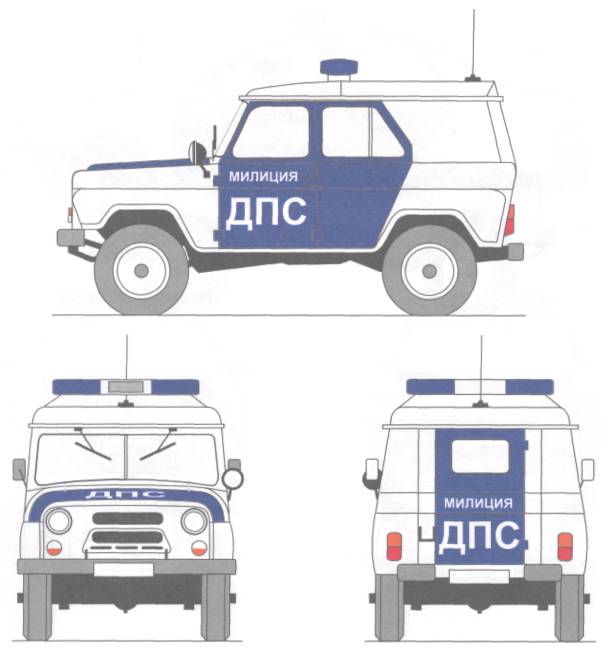

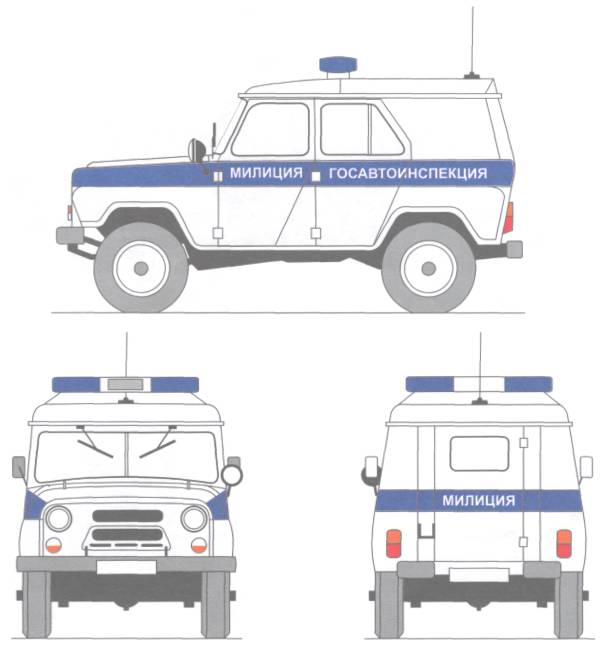

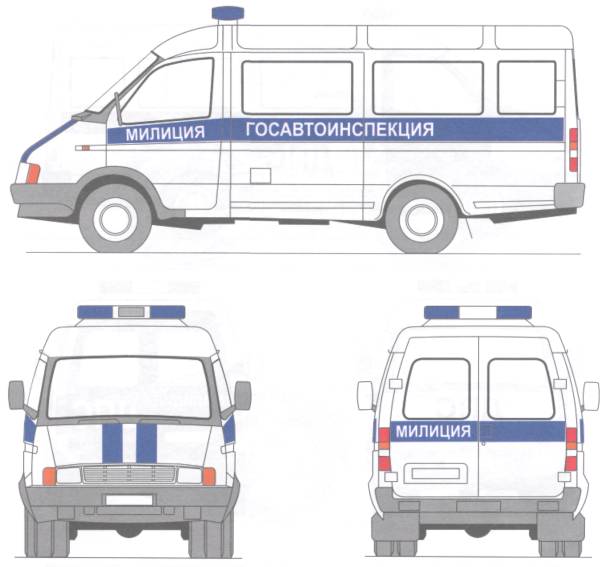

Госавтоинспекция

«МИЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ», наименование города3)

или

«МИЛИЦИЯ», наименование города, «ДПС»3)

60, 200

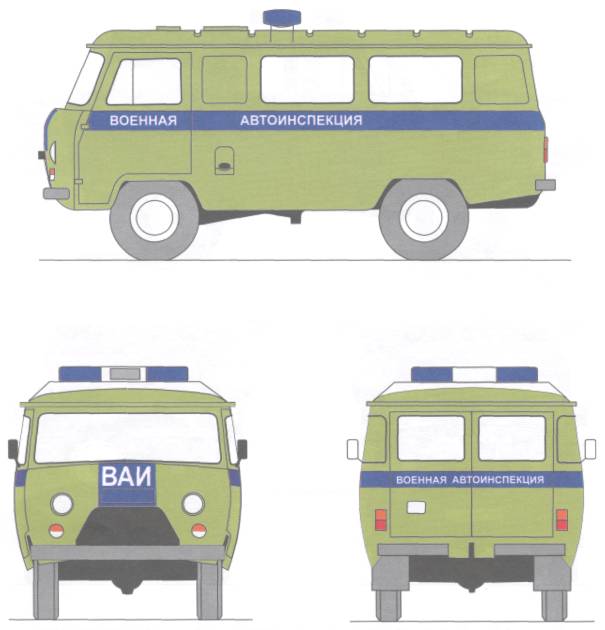

Военная автомобильная инспекция

«ВОЕННАЯ АВТОИНСПЕКЦИЯ», «ВАИ»4), геральдический знак - эмблема Вооруженных Сил Российской Федерации5)

60, 200



Служба специальных перевозок Банка России

«Банк России»6)

60



Служба специальных перевозок Гохрана России7)

Не регламентируют

60



Аварийно-спасательные службы:



60

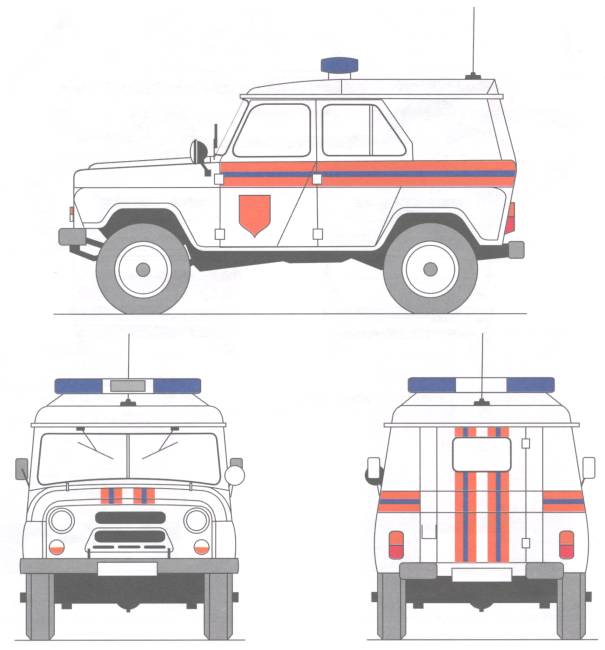

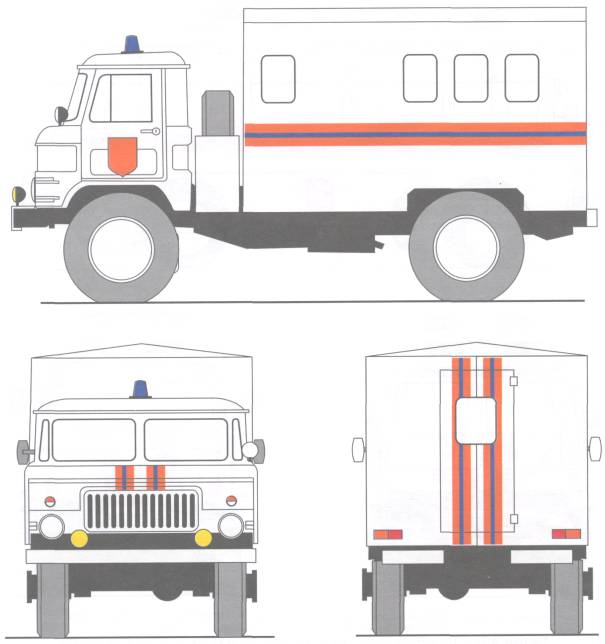

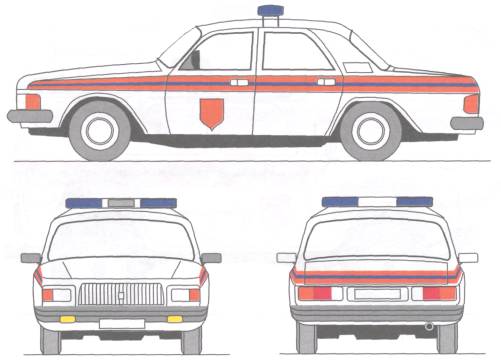

а) предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны7)

Информационнные надписи не регламентируются; эмблема МЧС России8)

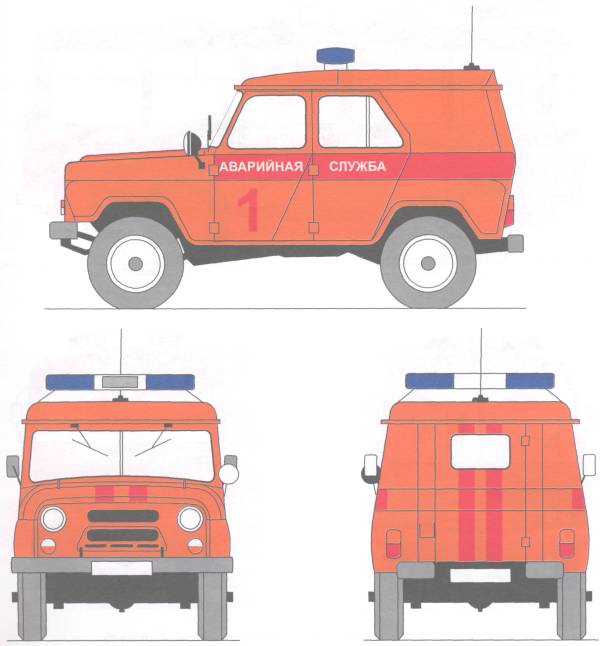

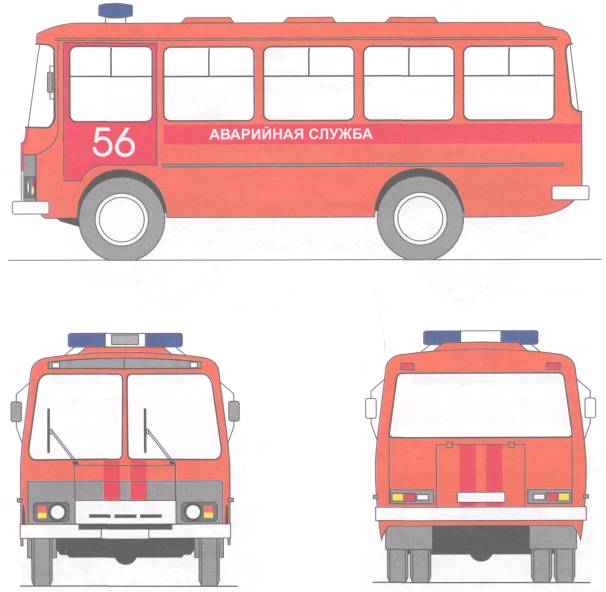

б) прочие аварийно-спасательные службы

«АВАРИЙНАЯ СЛУЖБА», наименование службы, номер части, гаража

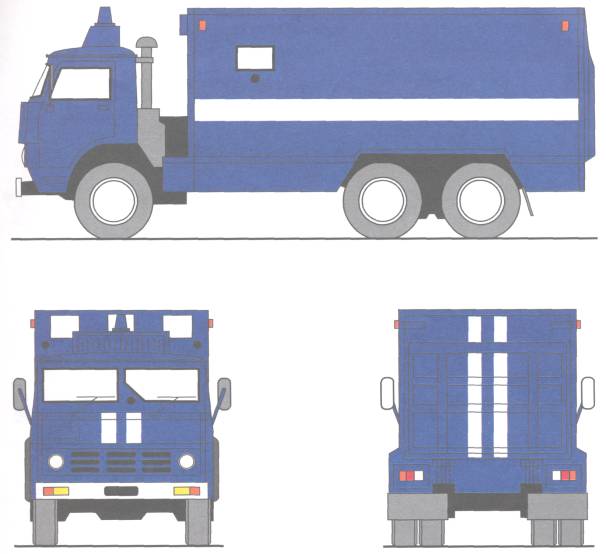

Служба специальной связи Минсвязи России7)

Не регламентируют

60



Прокуратура7)

Эмблема Прокуратуры России, «ПРОКУРАТУРА РОССИИ»

60

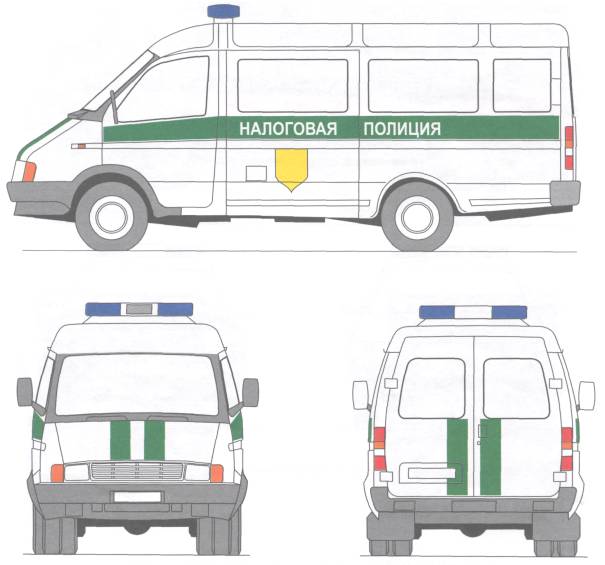

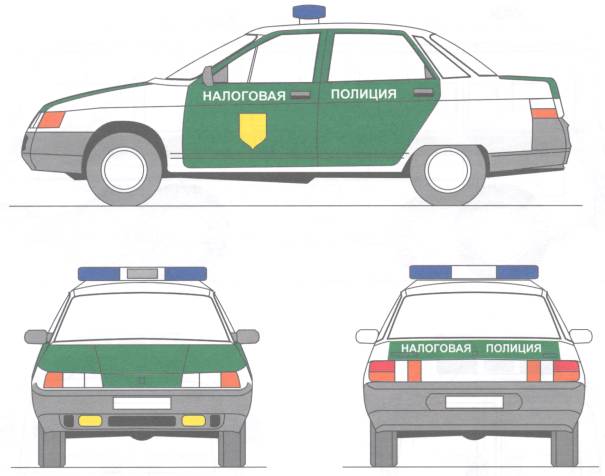

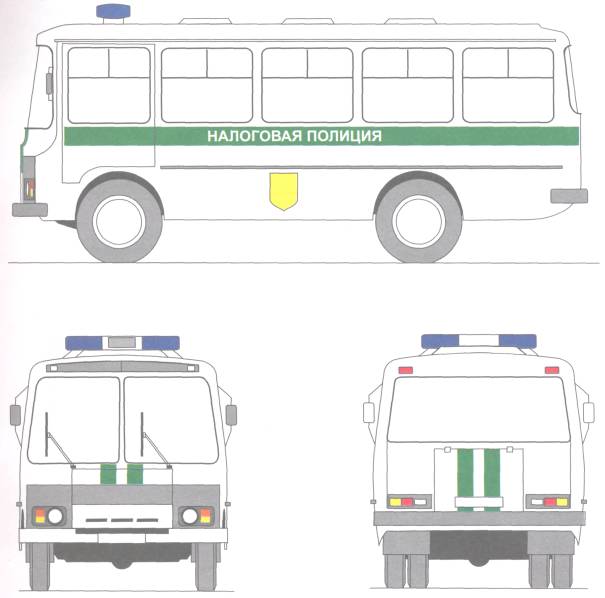

Налоговая полиция7)

«НАЛОГОВАЯ ПОЛИЦИЯ», геральдический знак - эмблема ФСНП России

60

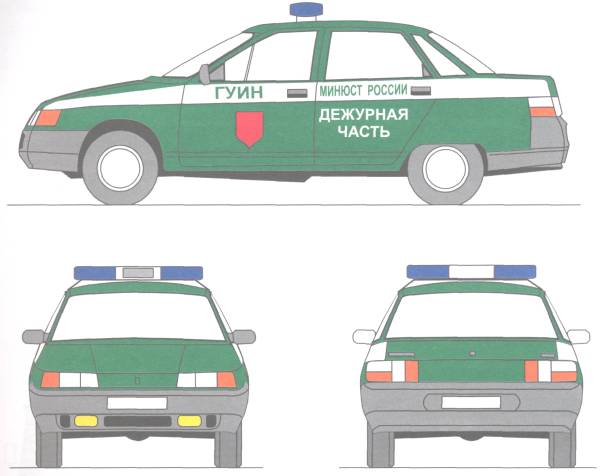

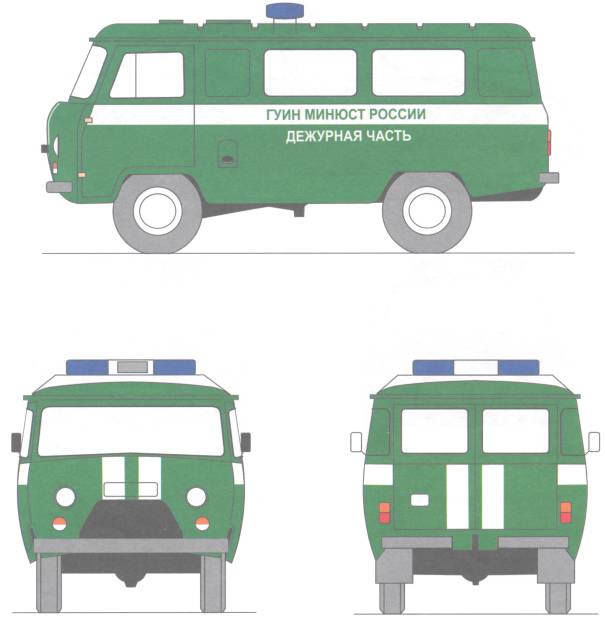

Главное управление исполнения наказаний Минюста России7)

Эмблема Минюста России, «ГУИН МИНЮСТ РОССИИ»

60



1) Номенклатура дополнительных информационных надписей и опознавательных знаков определяется органами здравоохранения; эмблему «Красный Крест» по ГОСТ 19715 наносят на боковых поверхностях автомобилей в качестве опознавательного знака. Ее также наносят на крышку симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Эмблема на крыше автомобиля по яркости должна быть не менее яркости декоративных полос, а по размерам - вписываться в квадрат со стороной не менее 400 мм.

2) На автомобили и автобусы Государственной противопожарной службы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий наносят эмблему МЧС России, размер, место положение и начертание которой определяет МЧС России.

3) На боковые поверхности автомобилей и автобусов допускается также наносить дополнительные знаки, надписи, изображение Государственного герба Российской Федерации или гербов республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и Санкт-Петербурга или геральдического знака (эмблемы) Министерства внутренних дел Российской Федерации. Размеры гербов или геральдического знака не нормируют.

4) Надпись «ВОЕННАЯ АВТОИНСПЕКЦИЯ» наносят на боковые двери легковых и грузопассажирских автомобилей, маломестных автобусов, а также задние части грузопассажирских автомобилей, маломестных автобусов; надпись «ВАИ» - на капоте и крышке багажника легковых автомобилей, ветровом щитке обтекателя и задние части бокового прицепа к мотоциклам, а также на капоте полноприводных легковых и грузопассажирских автомобилей, маломестных автобусов и боковые двери кабины грузовых автомобилей.

5) Геральдический знак - эмблему Вооруженных Сил Российской Федерации наносят на легковые автомобили и маломестные автобусы военной автомобильной инспекции на передние боковые двери под информационной надписью. Размеры геральдического знака определяет Министерство обороны Российской Федерации.

6) На боковые поверхности транспортных средств допускается дополнительно наносить изображение эмблемы Банка России. Размеры и расположение эмблемы утверждает Банк России.

7) Номенклатуру дополнительных информационных надписей и опознавательных знаков, их размеры (за исключением высоты букв) и размещение на транспортном средстве утверждает руководитель Министерства или ведомства, в структуру которого входит соответствующая служба.

8) Эмблему МЧС России наносят на боковые поверхности автомобилей в качестве опознавательных знаков. Эмблему также наносят на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Эмблема на крыше автомобиля по яркости должна быть не менее яркости декоративных полос, а по размерам - вписываться в квадрат со стороной не менее 400 мм.

4.3.5 Информационные надписи должны быть на русском языке, и могут быть дублированы на государственном языке республики в составе Российской Федерации.

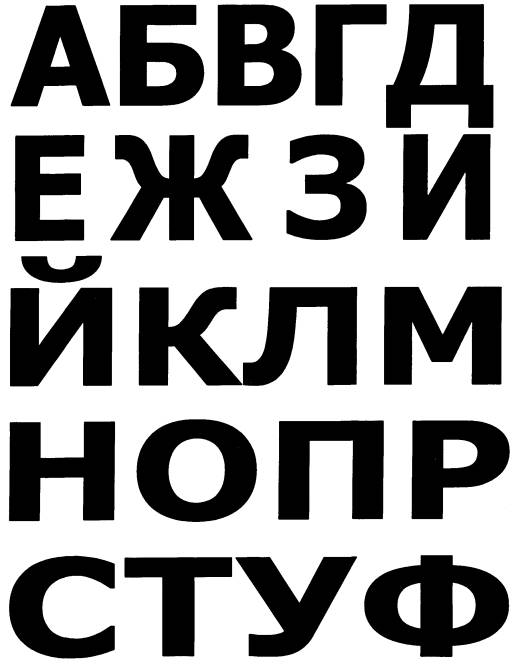

4.3.6 Написание букв на русском языке и цифр - в соответствии с приложением Б (кроме надписей «ДПС», «ВАИ», «03»), а на других языках - согласно ГОСТ 10807.

При нанесении надписей «ДПС», «ВАИ», «03» ширина штриха букв и цифр должна быть в полтора раза увеличена по сравнению с приведенными в приложении Б при одновременном сохранении пропорций их ширины и высоты.

5 Требования к покрытиям

5.1 Эмали

5.1.1 Транспортные средства оперативных служб, кроме автобусов и грузовых автомобилей, должны окрашиваться в основной цвет автомобильными синтетическими эмалями высокотемпературной сушки (от 120 °С до 145 °С). При ремонте они могут окрашиваться синтетическими эмалями пониженной температурной (от 60 °С до 80 °С) и воздушной (20 °С) сушки.

Автобусы и грузовые автомобили могут окрашиваться эмалями пониженной и воздушной сушки.

5.1.2 Не допускается получение требуемых цветов путем смешения эмалей разных марок.

5.2 Лакокрасочные покрытия

5.2.1 Лакокрасочные покрытия наружных поверхностей транспортных средств по внешнему виду должны быть не ниже класса II по ГОСТ 9.032.

5.2.2 При нанесении цветографических схем методом окрашивания линии стыка (контура) эмалей разных цветов должны быть четкими и ровными. Потеки эмали не допускаются.

5.2.3 Технические требования к окрашиваемым поверхностям, маркам лакокрасочных и пленочных материалов, а также способы их нанесения (окрашивание, клейка, аппликация, декалькомания, шелкография и т.д.) должны быть указаны в «Картах цветографического решения», включаемых в состав нормативной документации на транспортные средства оперативных служб.

6 Требования к специальным световым и звуковым сигналам

6.1 Оснащение сигналами

6.1.1 Транспортные средства оперативных и специальных служб оснащаются специальными световыми и звуковыми сигналами в порядке, определенном нормативными правовыми актами.

6.1.2 Устройства для подачи специальных световых и звуковых сигналов должны быть сертифицированы согласно правилам и процедурам, утвержденным Госстандартом России.

6.1.3 Проблесковый маячок должен устанавливаться на крышу транспортного средства или над ней. При этом угол видимости специального светового сигнала в горизонтальной плоскости, проходящей через центр источника излучения света, должен быть равен 360°.

Проблесковые маячки в других местах транспортного средства устанавливать не допускается. Способы установки проблескового маячка должны обеспечивать надежность его крепления на всех режимах движения и торможения транспортного средства.

Примечания

1 Допускается установка на одно транспортное средство более одного проблескового маячка.

2 Для транспортных средств на шасси грузовых автомобилей, а также транспортных средств Госавтоинспекции и Военной автоинспекции, сопровождающих колонны транспортных средств, допускается уменьшение угла видимости проблескового маячка до 180°, при условии видимости его со стороны передней части транспортного средства.

6.1.4 Допускается применение проблесковых маячков, конструктивно объединенных в одном корпусе с излучателем звука специального звукового сигнала при условии обеспечения соответствия каждого устройства в отдельности требованиям настоящего стандарта. Такие объединенные устройства должны устанавливаться на крыше транспортного средства и приводиться в действие с помощью одного блока управления.

6.1.5 Допускается установка излучателей звука специальных звуковых сигналов в подкапотном пространстве передней части транспортного средства.

6.1.6 При установке блоков управления устройствами для подачи специальных световых и звуковых сигналов в салоне (кабине) транспортного средства должны выполняться требования по обеспечению внутренней пассивной безопасности.

6.2 Требования к световым сигналам

6.2.1 Проблесковые маячки транспортных средств оперативных служб всех видов должны быть синего цвета.

На транспортных средствах Госавтоинспекции и Военной автоинспекции дополнительно с проблесковыми маячками синего цвета могут применяться маячки красного цвета.

6.2.2 Проблесковые маячки должны соответствовать:

ГОСТ Р 41.65 - по фотометрическим спецификациям;

ГОСТ Р 41.65 и ГОСТ 10984 - по цветовым характеристикам.

6.3 Требования к звуковым сигналам

6.3.1 Специальный звуковой сигнал должен иметь изменяющуюся основную частоту. Изменения основной частоты должны быть от 150 до 2000 Гц.

6.3.2 Продолжительность цикла изменения основной частоты специального звукового сигнала - от 0,5 до 6,0 с.

6.3.3 Уровень звукового давления сигнального устройства при подаче специального звукового сигнала не должен быть ниже:

116 дБ(А) - при установке излучателя звука на крыше транспортного средства;

122 дБ(А) - при установке излучателя звука в подкапотное пространство;

Примечание - Уровень звукового давления специального звукового сигнала измеряют на расстоянии 2 м от излучателя звука по оси, перпендикулярной к плоскости его выходного отверстия.

6.3.4 Направление максимального уровня звукового давления специального звукового сигнала должно совпадать с продольной осью транспортного средства в направлении его движения вперед.

6.3.5 Допускается подача одним звуковым сигнальным устройством нескольких специальных звуковых сигналов, отличающихся основными частотами, формой и продолжительностью изменения основных частот. Возможно применение специального звукового сигнала типа «кратковременная сирена» или «Air Horn».

ПРИЛОЖЕНИЕ А

(обязательное)

Цветографические схемы транспортных средств оперативных служб

Рисунок А.1 - Цветографические схемы автомобилей скорой медицинской помощи

Рисунок А.2 - Цветографические схемы автомобилей скорой медицинской помощи

Рисунок А.3 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.4 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.5 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.6 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.7 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.8 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.9 - Цветографические схемы автомобилей противопожарной службы

Рисунок А.10 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.11 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.12 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.13 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.14 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.15 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.16 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.17 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

Рисунок А.18 - Цветографические схемы автомобилей Военной автомобильной инспекции

Рисунок А.19 - Цветографические схемы автомобилей Военной автомобильной инспекции

Рисунок А.20 - Цветографические схемы автомобилей Военной автомобильной инспекции

Рисунок А.21 - Цветографические схемы автомобилей службы специальных перевозок Банка России

Рисунок А.22 - Цветографические схемы автомобилей службы специальных перевозок Банка России

Рисунок А.23 - Цветографические схемы автомобилей службы специальных перевозок Банка России

Рисунок А.24 - Цветографические схемы автомобилей службы специальных перевозок Гохрана России

Рисунок А.25 - Цветографические схемы автомобилей службы специальных перевозок Гохрана России

Рисунок А.26 - Цветографические схемы автомобилей службы специальных перевозок Гохрана России

Рисунок А.27 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.28 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.29 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.30 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.31 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.32 - Цветографические схемы автомобилей служб предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Рисунок А.33 - Цветографические схемы автомобилей аварийных служб

Рисунок А.34 - Цветографические схемы автомобилей аварийных служб

Рисунок А.35 - Цветографические схемы автомобилей аварийных служб

Рисунок А.36 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.37 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.38 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.39 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.40 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.41 - Цветографические схемы автомобилей службы специальной связи

Рисунок А.42 - Цветографические схемы автомобилей служб прокуратуры

Рисунок А.43 - Цветографические схемы автомобилей служб прокуратуры

Рисунок А.44 - Цветографические схемы автомобилей служб прокуратуры

Рисунок А.45 - Цветографические схемы автомобилей служб налоговой полиции

Рисунок А.46 - Цветографические схемы автомобилей служб налоговой полиции

Рисунок А.47 - Цветографические схемы автомобилей служб налоговой полиции

Рисунок А.48 - Цветографические схемы автомобилей служб налоговой полиции

Рисунок А.49 - Цветографические схемы автомобилей служб Главного управления исполнения наказаний Минюста России

Рисунок А.50 - Цветографические схемы автомобилей служб Главного управления исполнения наказаний Минюста России

Рисунок А.51 - Цветографические схемы автомобилей служб Главного управления исполнения наказаний Минюста России

ПРИЛОЖЕНИЕ Б

(обязательное)

Шрифт надписей и цифр

Рисунок Б.1, лист 1

Рисунок Б.1, лист 2

Ключевые слова: транспортные средства, оперативные и специальные службы, цветографические схемы, опознавательные знаки и надписи, основной и контрастирующий цвета, специальные световые и звуковые сигналы




Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
