Государственная система
санитарно-эпидемиологического нормирования

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций вредных веществ
в воздухе рабочей зоны

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО
ГАЗОХРОМАТОГРАФИЧЕСКОМУ ИЗМЕРЕНИЮ
КОНЦЕНТРАЦИЙ КАЛИЕВОЙ СОЛИ ПЕРМЕТРИНОВОЙ
КИСЛОТЫ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ

МУК 4.1.132-96

Выпуск № 29

Минздрав России
Москва 1998

Измерение концентраций вредных веществ в воздухе рабочей зоны: Методические указания. - М: Информационно-издательский центр Минздрава России, 1998.

1. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск № 29) разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск 98 методик контроля вредных веществ в воздухе рабочей зоны разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ» и ГОСТ Р 1.5-92 п. 7.3. Методические указания одобрены на совместном заседании группы Главного эксперта Федеральной комиссии по санитарно-гигиеническому нормированию «Лабораторно-инструментальное дело и метрологическое обеспечение» и методбюро п/секции «Промышленно-санитарная химия» Проблемной комиссии «Научные основы гигиены труда и профпатологии».

Ответственные исполнители: ГА. Дьякова, С. И. Муравьева.

Исполнители: Г. А. Дьякова, Е. М. Малинина, С. М. Попова, Е. Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя

Госкомсанэпиднадзора России –

заместителем Главного государственного

санитарного врача Российской Федерации

Г. Г. Онищенко

8 июня 1996 г.

МУК 4.1.132-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО
ГАЗОХРОМАТОГРАФИЧЕСКОМУ ИЗМЕРЕНИЮ
КОНЦЕНТРАЦИЙ КАЛИЕВОЙ СОЛИ ПЕРМЕТРИНОВОЙ
КИСЛОТЫ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ

М. м. 247,00

Калиевая соль перметриновой кислоты - вазелиноподобная масса желтого цвета. Сильно гигроскопична. Плохо растворима в органических растворителях. Хорошо растворима в воде. В воздухе рабочей зоны может находиться в виде аэрозоля (туман).

Упругость паров при 20 °С - 5-10 мм рт. ст.

Обладает общетоксическим действием.

ОБУВ в воздухе - 0,5 мг/м3.

Характеристика метода

Определение основано на использование газожидкостной хроматографии с применением детектора по захвату электронов (ДЭЗ).

Отбор проб проводят с концентрированием в поглотительный раствор 0,5 % КОН.

Нижний предел измерения в хроматографируемом объеме - 0,5 нг.

Нижний предел измерения в воздухе - 0,25 мг/м3 (при отборе 10 л воздуха).

Диапазон измеряемых концентраций калиевой соли перметриновой кислоты в воздухе от 0,25 до 2,5 мг/м3.

Определению не мешают полупродукты получения перметриновой кислоты.

Суммарная погрешность измерения не превышает ±17,8 %.

Время выполнения определения, включая отбор пробы, - 60 мин.

Приборы, аппаратура, посуда

Хроматограф с детектором по захвату электронов



Колонка стеклянная, длиной 100 см, внутренним диаметром 3 мм



Аспирационное устройство



Поглотительные приборы с пористой пластинкой



Мерные колбы, вместимостью 1000 мл

ГОСТ 1770-74

Пипетки, вместимостью 10, 5, 2 и 1 мл

ГОСТ 20292-74

Делительные воронки, вместимостью 100 мл

ГОСТ 25336-82

Микрошприц МШ-10М



Колбы грушевидные, вместимостью 50 мл

ГОСТ 9737-70

Колба КГУ-2-1-100-14/23ТС

ГОСТ 25336-82

Колба ОГ-2-100-14/23ТС

ГОСТ 25336-82

Холодильник ХШ-1-200-14/23ХС

ГОСТ 25336-82

Воронка ВК-50 ХС

ГОСТ 25336-82

Трубка ТХ 45-14/23

ГОСТ 25336-82

Капилляр 14/23



Шланг резиновый



Стакан полиэтиленовый



Линейка измерительная, цена деления 1 мм

ГОСТ 4272-75

Баня водяная



Регулятор температуры УКТ-4 У-2

ТУ 25 111378-77

Термометр контактный типа ТПК

ГОСТ 9871-61

Секундомер механический СОС-пр. 26-2-000



Барометр БК-75, цена деления 0,1 кПа

ТУ 35-04-223-75

Насос водоструйный

ГОСТ 25336-82

Реактивы, растворы и материалы

Гексан, х. ч., свежеперегнанный

ТУ 6-09-3375-78

Твердый носитель, хроматон N-AW зернением 0,16-0,20 мм с 5 % жидкой фазы SE-30, производства ЧССР



Азот, ос. ч., из баллона с редуктором

ГОСТ 9293-73

Калия гидроокись, ч. д. а.

ГОСТ 9285-78

Метилен хлористый, х. ч.

ТУ 6-09-2662-77

Хлороформ, х. ч.

ГОСТ 20015-74

Гидразин-гидрат, ч. д. а.

ГОСТ 5832-65

Метанол, в. ч.

ТУ 6-09-1709-77

Диэтиловый эфир, х. ч.

ГОСТ 6262-79

Кальций хлористый, х. ч.

ГОСТ 4460-77

Стеариновая кислота или любая твердая органическая кислота



Соляная кислота, х. ч.

ГОСТ 3118-77

Водный раствор калиевой соли перметриновой кислоты 70 % (содержание соли установлено потенциометрическим титрованием)

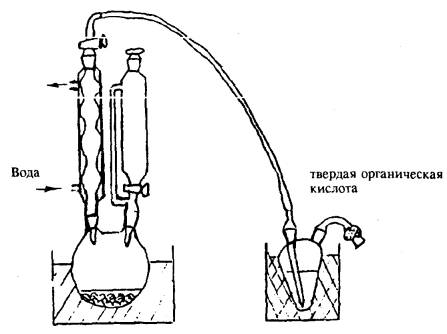

Для получения диазометана в круглодонную колбу (рис. 1), вместимостью 100 мл, снабженную капельной воронкой с байпасом и обратным холодильником, помещают 12 г (0,2 моля) гидрата окиси калия, 6 мл или 6,1 г (0,12 моля) гидразингидрата и 6 мл или 5,3 г (0,17 моля) метанола. Охлаждают колбу до +5 °С смесью воды со льдом и начинают медленно прибавлять из капельной воронки 10 мл или 14,9 г (0,12 моля) хлороформа, постепенно увеличивая скорость. При этом реакционная масса приобретает желтую окраску. Выделяющийся в ходе реакции диазометан, через обратный холодильник, соединенный с капилляром резиновым шлангом, поступает в двугорлую колбу, вместимостью 100 мл, и растворяется в 50 мл осушенного диэтилового эфира. Предварительно колбу, заполненную диэтиловым эфиром, укрепляют в полиэтиленовом стакане с водой и помещают в морозильную камеру холодильника на 6-8 часов при температуре -12-18 °С. По окончании прибавления хлороформа реакционную колбу нагревают до +40 °С на водяной бане для полного удаления диазометана из реакционной массы. Когда реакционная масса и поверхность холодильника обесцветятся, реакцию считают завершенной. Выход диазометана - 25 % от теоретического. При работе с диазометаном нужно учитывать, что он взрывчат и ядовит. Целесообразно получать диазометан в растворах, которые устойчивы при их хранении в герметично закрытых колбах в морозильной камере холодильника. Реакцию получения диазометана следует проводить в вытяжном шкафу, строго соблюдая правила производственной санитарии и личной гигиены.

Рис. 1.

Стандартные растворы калиевой соли перметриновой кислоты в воде с концентрацией 0,25 мгл (раствор № 1), 0,0025 мг/мл (раствор № 2).

Стандартный раствор № 1 готовят растворением 0,36 г раствора калиевой соли перметриновой кислоты (70 %) в мерной колбе, вместимостью 1000 мл, водой.

Стандартный раствор № 2 готовят разбавлением 10 мл раствора № 1 в мерной колбе, вместимостью 1000 мл, водой дистиллированной. Стандартные растворы стабильны при хранении в течение месяца в холодильнике в условиях, исключающих испарение растворителя.

Отбор пробы воздуха

Воздух с объемным расходом 0,5 л/мин аспирируют через два последовательно соединенных поглотительных прибора, содержащих по 5 мл 0,5 %-ного раствора КОН. Для определения 1/2 ОБУВ следует отобрать 10 литров воздуха. Отобранные в щелочной раствор пробы можно хранить в холодильнике в течение 3-х дней, избегая потерь растворителя.

Подготовка к измерению

Для газохроматографического анализа используют готовый товарный носитель хроматон N-AW с 5 % SE-30. Хроматографическую колонку заполняют насадкой с подсоединением слабого вакуума. Достаточная плотность набивки обеспечивается равномерной загрузкой и непрерывным постукиванием по колонке. Колонку кондиционируют при скорости азота 30 л/мин в режиме программирования температуры 50-270 °С со скоростью нагрева 2 °С/мин, а затем в изотермическом режиме при 270 °С в течение 6-8 часов без подсоединения колонки к детектору. Общую подготовку прибора к работе проводят согласно инструкции. Градуировочные растворы с концентрацией калиевой соли перметриновой кислоты от 0,00025 мг/мл до 0,0025 мг/мл готовят соответствующим разбавлением стандартного раствора № 2 водой.

Таблица

№ стандарта

Стандартный раствор № 2 (0,0025 мг/мл), мл

0,5 %ый раствор КОН, мл

Концентрация, мг/мл

0

0,0

10,0

0,00000

1

1,0

9,0

0,00025

2

2,0

8,0

0,00050

3

4,0

6,0

0,00100

4

8,0

2,0

0,00200

5

10,0

0,0

0,00250

Затем в градуировочные растворы добавляют соляной кислоты до рН = 2-3, трехкратно экстрагируют метиленхлоридом порциями по 10 мл. Экстракты сливают в круглодонную колбу вместимостью 50 мл, растворитель упаривают на водяной бане при 60 °С и остаток подсушивают с помощью водоструйного насоса.

К сухому остатку приливают 1 мл эфирного раствора свежеприготовленного диазометана до появления устойчивой желтой окраски. Колбу закрывают притертой пробкой и оставляют на 10 мин при комнатной температуре. Избыток диазометана и растворитель упаривают досуха при комнатной температуре с помощью водоструйного насоса.

Сухой остаток растворяют в 10 мл гексана и 2 мкл этого раствора вводят через самоуплотняющуюся мембрану испарителя в хроматограф. На основании данных хроматограмм строится градуировочная кривая, выражающая зависимость высоты (мм) или площади (мм2) пика от количества компонента (мкг, нг). В случае использования площади ее значение находится умножением высоты пика на его ширину, измеренную на половине высоты. Для построения градуировочной кривой используют 5 градуировочных растворов. Раствор каждой концентрации хроматографируется не менее 5-ти раз.

Условия хроматографирования градуировочных смесей и анализируемых проб:

Длина колонки, см                                                             100

Внутренний диаметр колонки, мм                                   3

Насадка колонки                                                                хроматон N-AW зернением                                                                                               0,16-0,20 мм

Жидкая фаза                                                                       SE-30 в количестве 5 % (мас)

Температура, °С:

колонки                                                                               140

испарителя                                                                          250

детектора                                                                             250

Скорость потока газа-носителя, мл/мин:

в колонке                                                                             50

через детектор                                                                    150

Скорость диаграммной ленты, мм/ч                                600

Шкала электрометра, а                                                      16×10-10

Объем вводимой пробы, мкл                                            2

Абсолютное время удерживания                                      1 мин 40 с

Проведение измерения

Содержимое поглотительных приборов сливают в делительную воронку, подкисляют соляной кислотой до рН = 2-3, а затем пробы обрабатывают аналогично градуировочным растворам. Для анализа берут 2 мкл пробы, записывают хроматограмму, вычисляют площадь пика и по градуировочному графику находят содержание калиевой соли перметриновой кислоты. Подготовленные к анализу пробы хранению не подлежат (возможно хранение только сухого остатка в испарителе холодильника в течение суток).

Расчет концентрации

Концентрацию вещества «С» (в мг3) вычисляют по формуле:

, где

а - количество компонента, найденное по градуировочному графику, мкг;

б - объем пробы, отобранной для анализа, мл;

в - общий объем анализируемого раствора, мл;

V - объем воздуха, взятого для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны ВНИИ химических средств защиты растений, г. Москва.

Приложение 1

Приведение объема воздуха к условиям по ГОСТу 12.1.016-79
(температура 20 °С, давление 760 мм рт. ст.)

Приведение объема воздуха к стандартным условиям проводят по следующей формуле:

, где

V - объем воздуха, отобранный для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить V на соответствующий коэффициент.

Приложение 2

Коэффициент K для приведения объема воздуха к условиям по ГОСТу 12.1.016-79

Давление Р, кПа/мм рт. ст.

°С

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/764

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2038

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1400

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0946

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0635

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0357

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9880

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9655

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9891

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9198

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471

Приложение 3

Вещества, определяемые по ранее утвержденным и опубликованным Методическим указаниям

Наименование вещества

Ссылка на опубликованные Методические указания

1. Аммония метаваданат

МУ на фотометрическое определение ванадия и его соединений в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 7

2. Вольфрама диселенид

МУ на фотометрическое определение вольфрама в воздухе рабочей зоны. Вып. 19, М., 1984, с. 13

3. Диэтилентриамина метилфенол (УП-583)

МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317

4. Диэтилентриамин моноцианэтилированный (аминный отвердитель 0633Н)

МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317

5. Этилендиамина метилфенол (агидол-АФ-2)

МУ на фотометрическое определение концентраций полиэтиленполиаминов, этилендиамина, диэтилентриамина в воздухе рабочей зоны. Вып. 22, М., 1988, с. 317

6. Железа оксид

МУ по полярографическому измерению концентраций железа в воздухе рабочей зоны. Вып. 23/1, М., 1988, с. 60

7. Кобальта диселенид

МУ на фотометрическое определение кобальта и его соединений в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 14

8. Липрин

МУ на фотометрическое определение БВК в воздухе рабочей зоны. Вып. 18, М., 1983, с. 139

9. Молибдена диселенид

МУ по полярографическому измерению концентрации молибдена в воздухе рабочей зоны. Вып. 19, М., 1984, с. 97

10. Ниобия диселенид

МУ на фотометрическое определение концентраций ниобия и его соединений в воздухе рабочей зоны. Вып. 28 (в печати).

11. Пыльца бабочек зерновой моли

МУ на фотометрическое определение БВК в воздухе рабочей зоны. Вып. 18, М., 1983, с. 139.

12. Полиамидное волокно «Армос»

МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5)

13. Пыль доменного шлака

МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5)

14. Метасол

МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5)

15. Сополимер акрилонитрила и 2-метил-5-винилпиридина (волокно ВИОН-АН-1)

МУ на гравиметрическое определение пыли в воздухе рабочей зоны, и в системах вентиляционных установок. М., 1981, с. 235 (переизданный сборник МУ вып. 1-5)

16. Соли неорганических кислот меди

МУ на фотометрическое определение меди в воздухе рабочей зоны. Вып. 1-5 (переизданный), М., 1981, с. 18

17. Смолы сланцевые дифенольные ДФК-8, ДФК-9, ДФК-АМ (контроль по ацетону)

МУ, вып. 1-5 (переизданный), М., 1981, с. 88

18. Фталат меди-свинца

Фталат свинца

Свинец-олово-теллур (контроль по свинцу)

МУ по полярографическому измерению концентраций свинца в воздухе рабочей зоны. Вып. 9, М., 1986, с. 139

МУ по измерению свинца в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии. Вып. 21, М., 1986, с. 168

19. 1,-(2,4,6-трихлорфенил)-3-аминопиразолон-5

МУ на фотометрическое определение концентраций компоненты 3П-24 Вып. 25, М., 1989, с. 182

20. Хлорсодержащие кремнийорганические соединения (алкильные) (контроль по HCl)

МУ на фотометрическое определение хлористого водорода в воздухе рабочей зоны. Вып. 1-5 (переизданный) М., 1981, с. 83

21. Хлорсодержащие кремнийорганические соединения (аррильные)

Методические указания на фотометрическое определение триэтоксисисилана и тетраэтоксисилана в воздухе рабочей зоны. Вып. 1-5 (переизданный) М., 1981, с. 170

22. Цинка ацетат

МУ на фотометрическое определение цинка и его соединений в воздухе рабочей зоны. Вып. 1-5, (переизданный) М., 1981, с. 51.

СОДЕРЖАНИЕ

Характеристика метода. 2

Приборы, аппаратура, посуда. 2

Реактивы, растворы и материалы.. 2

Отбор пробы воздуха. 3

Подготовка к измерению.. 4

Проведение измерения. 4

Расчет концентрации. 5

Приложение 1 Приведение объема воздуха к условиям по ГОСТу 12.1.016-79 (температура 20 °С, давление 760 мм рт. ст.) 5

Приложение 2 Коэффициент K для приведения объема воздуха к условиям по ГОСТу 12.1.016-79. 5

Приложение 3 Вещества, определяемые по ранее утвержденным и опубликованным Методическим указаниям.. 5






Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
