УТВЕРЖДАЮ Главный инженер ОАО ЛМЗ «Свободный сокол» _______________П.Н.
Рублев «____»_________2003
г. |
Части соединительные сварные из высокопрочного чугуна для
напорных трубопроводов
Технические условия
ТУ 1468-041-50254094-2001
Изменение №1
Держатель подлинника - ОАО
ЛМЗ «Свободный сокол»
Дата введения с
|
СОГЛАСОВАНЫ |
РАЗРАБОТАНЫИ.о. начальника технического отдела ОАО ЛМЗ "Свободный сокол" ___________________А.В.
Минченков «___»___________2003
г. |
По всему тексту
технических условий заменить слова: «ВР» на «Тайтон»; исключить слова:
«уплотнительные прокладки» и «болты и гайки из высокопрочного чугуна».
Раздел 2. Примеры
условных обозначений. Третий абзац изложить в новой редакции:
«Сварная
фасонная часть с литым раструбом (типа Тайтон) и литым фланцем под номинальное
давление 10 бар (1,0 МПа) со стволом условного прохода 200 мм и отростком
условного прохода 100 мм;
-
ТРФ Т 200×100-РN10.
ТУ1468-041-50254094-2001»
Пятый
абзац изложить в новой редакции:
«Резиновое
универсальное уплотнительное кольцо Dy 300 мм:
-
резиновое кольцо У 300. ТУ 1461-037-50254094-2000»
Дополнить
абзацем (после последнего):
«Резиновое
уплотнительное кольцо (под соединение Тайтон) для труб Dy 200 мм: резиновое кольцо Т
200. ТУ 1461-037-50254094-2000»
Рисунок 3 и таблицу 5 изложить в новой редакции:

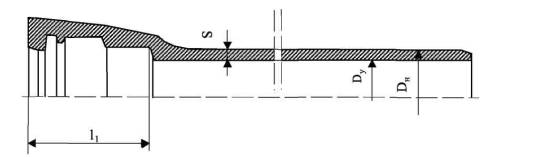

9.3 Соединение Тайтон и раструб с охватываемым концом
для СФЧ
Рисунок 3
Таблица 5
|
Условный проход ствола, Dy |
DH, |
Толщина стенки, S |
L1 |
Масса раструба, кг |
Масса 1м трубы без раструба, кг |
|
|
центробежная отливка |
отливка в кокиль |
|||||
|
100 |
|
6,0-1,3 |
7,2-2,4 |
88 |
4,3 |
15,5 |
|
150 |
|
6,0-1,3 |
7,8-2,5 |
94 |
7,1 |
23,5 |
|
200 |
|
6,3-1,5 |
8,4-2,5 |
100 |
10,3 |
31,4 |
|
250 |
|
6,8-1,6 |
9,0-2,6 |
105 |
14,2 |
41,2 |
|
300 |
|
7,2-1,6 |
9,6-2,6 |
110 |
18,9 |
52,1 |
Раздел 9. Рисунок 6 и таблицу 8 изложить в новой редакции:

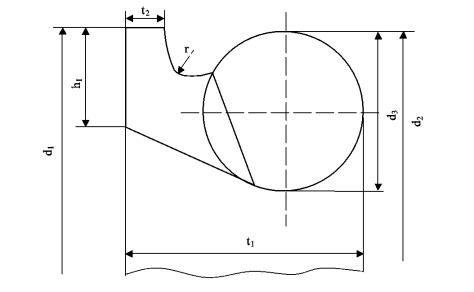

9.6 Уплотнительное резиновое кольцо (под соединение «Тайтон»)
Рисунок 6
Таблица 8
|
Dy |
d1 |
d2 |
d3 |
h1 |
t1 |
t2 |
r |
Масса, кг |
|
100 |
146 |
144 |
16 |
10 |
26 |
5 |
3?5 |
0,212 |
|
150 |
200 |
198 |
0,356 |
|||||
|
200 |
256 |
254 |
18 |
11 |
30 |
6 |
4 |
0,50 |
|
250 |
310 |
308 |
32 |
0,72 |
||||
|
300 |
366 |
364 |
20 |
12 |
34 |
7 |
4?5 |
0,94 |
