УТВЕРЖДАЮ

Главный инженер

ОАО ЛМЗ «Свободный сокол»

_______________П.Н. Рублев

«____»_________2004 г.

Части соединительные сварные из высокопрочного чугуна для напорных трубопроводов

Технические условия

ТУ 1468-041-50254094-2001

Изменение №2

Держатель подлинника - ОАО ЛМЗ «Свободный сокол»

Дата введения с

СОГЛАСОВАНЫ

Заместитель директора

ГУП «НИИ Мосстрой»

___________________В.Ф. Афанасьева

«____»_____________2004 г

РАЗРАБОТАНЫ

Начальника технического отдела

ОАО ЛМЗ "Свободный сокол"

___________________А.В. Минченков

«___»___________2004 г.

Раздел 1. Второй абзац изложить в новой редакции: «Соединительные сварные части со стыковым раструбным соединением (типа «Универсал», «ТАЙТОН» и «ВРС») под резиновое уплотнительное кольцо, со сварным нахлесточным соединением и фланцевым соединением предназначены для работы в трубопроводах водонапорных систем питьевого и хозяйственного снабжения с допустимым рабочим давлением до 1,6 МПа».

Раздел 2. Второй абзац изложить в новой редакции: «Соединительные сварные части изготавливаются из заготовок труб, выполненных центробежным способом литья и заготовок, отлитых в кокиль, с различными типами соединения в трубопроводе:

- с соединением «Универсал», таблица 3, рисунок 1;

- с соединением «ВРС», таблица 4, рисунок 2;

- с соединением «ТАЙТОН», таблица 5, рисунок 3;

- со сварным нахлесточным соединением, таблица 5а, рисунок За;

с фланцевым соединением, таблица 6, рисунок 4».

Восьмой абзац изложить в новой редакции: «Изготовитель поставляет:

- соединительные сварные части раструбные (под соединение «Универсал», «ТАЙТОН» и «ВРС») с внутренним и наружным покрытием или без покрытий;

- соединительные сварные части под сварное нахлесточное соединение с внутренним и наружным покрытием или без покрытий;

- соединительные сварные части фланцевые под болтовое соединение;

- резиновые уплотнительные кольца под соединения «Универсал», «ТАЙТОН» и «ВРС»;

- стопора из высокопрочного чугуна для соединения «ВРС».

Десятый абзац изложить в новой редакции: «В индексе соединения ВРС добавляются буква «В», в соединении «ТАЙТОН» добавляется - «Т», в сварном нахлесточным соединением добавляется - «Н».

Примеры условных обозначений. Пятый абзац изложить в новой редакции: «Резиновое уплотнительное кольцо под соединение «Универсал» Dy 300 мм:

- резиновое кольцо У 300. ТУ 1461-037-50254094-2000»

Дополнить абзацем (после последнего): «Сварная фасонная часть со сварным нахлесточным соединением тройник раструбный со стволом условного прохода 200 мм и отростком условного прохода 100 мм:

- ТР Н 200×100. ТУ1468-041-50254094-2001»

Дополнить рисунком За и таблицей 5а:

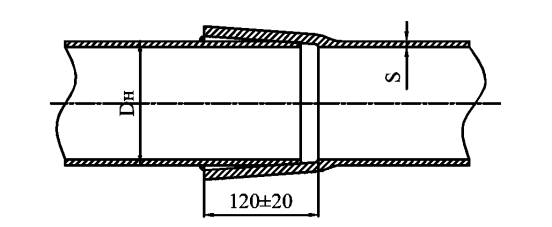

9.3а СВАРНОЕ НАХЛЕСТОЧНОЕ СОЕДИНЕНИЕ

Рисунок За

Таблица 5а

Размеры в миллиметрах

Условный проход, Dy

S

Масса

центробежная отливка

отливка в кокиль

раструба, кг

100

118

6,0-1,3

7,2-2,4

3,8

150

170

6,0-1,3

7,8-2,5

5,4

200

222

6,3-1,5

8,4-2,5

7,1

250

274

6,8-1,6

9,0-2,6

8,7

300

326

7,2-1,6

9,6-2,6

10,4
