Части соединительные литые из высокопрочного чугуна для
напорных трубопроводов
Технические условия
ТУ 1460-035-50254094-2000
Изменение №1
Держатель подлинника - ОАО
ЛМЗ «Свободный сокол»
Дата введения с
|
|
РАЗРАБОТАНЫНачальника технического отдела ОАО ЛМЗ "Свободный сокол" ___________________А.В.
Минченков «___»___________2003
г. |
По
всему тексту технических условий заменить слова:
-
«ВР» на «Тайтон»;
- исключить слова: «уплотнительные прокладки» и
«болты и гайки из высокопрочного чугуна».
Раздел 2. Десятый абзац
изложить в новой редакции: «В индексе соединения ВРС добавляются буквы «ВРС», в
соединении Тайтон добавляется - «Т».
Примеры
условных обозначений. Пятый абзац изложить в новой редакции:
«Резиновое
универсальное уплотнительное кольцо Dy 300 мм:
- резиновое кольцо У 300. ТУ
1461-037-50254094-2000»
Дополнить
абзацами (после последнего):
«Соединительная
часть с раструбом (типа Тайтон) - тройник раструбный со стволом условного
прохода 300 мм и отростком условного прохода 150 мм:
- ТР Т 300×150. ТУ
1460-035-50254094-2000
Резиновое
уплотнительное кольцо (под соединение Тайтон) для труб Dy 200 мм:
резиновое кольцо Т 200. ТУ
1461-037-50254094-2000»
Рисунок 3 и
таблицу 4 изложить в новой редакции:
9.3 РАСТРУБНОЕ СОЕДИНЕНИЕ
ТИПА ТАЙТОН

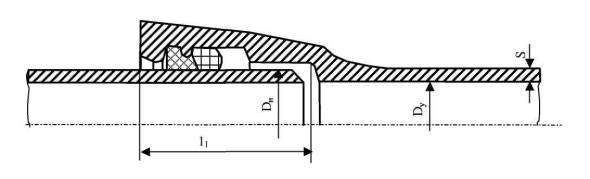

Рисунок 3
Таблица 4
|
Размеры в миллиметрах |
|||||
|
Условный проход, |
DH |
S |
l1 |
Масса раструба, кг |
|
|
Тройники и кресты |
Другие ФСЧ |
||||
|
100 |
|
8,4-2,4 |
7,2-2,4 |
88 |
4,3 |
|
150 |
|
9,1-2,5 |
7,8-2,5 |
94 |
7,1 |
|
200 |
|
9,8-2,5 |
8,4-2,5 |
100 |
10,3 |
|
250 |
|
10,5-2,6 |
9,0-2,6 |
105 |
14,2 |
|
300 |
|
11,2-2,6 |
9,6-2,6 |
110 |
18,9 |
