УТВЕРЖДАЮ

Главный инженер

ОАО ЛМЗ «Свободный сокол»

_______________П.Н. Рублев

«____»_________2004 г.

Части соединительные литые из высокопрочного чугуна для напорных трубопроводов

Технические условия

ТУ 1460-035-50254094-2000

Изменение №2

Держатель подлинника - ОАО ЛМЗ «Свободный сокол»

Дата введения с

СОГЛАСОВАНЫ

Заместитель директора

ГУП «НИИ Мосстрой»

___________________В.Ф. Афанасьева

«____»_____________2004 г

РАЗРАБОТАНЫ

Начальника технического отдела

ОАО ЛМЗ "Свободный сокол"

___________________А.В. Минченков

«___»___________2004 г.

Раздел 1. Второй абзац изложить в новой редакции:

«Соединительные части со стыковым раструбным соединением (типа «Универсал», «Тайтон» и «ВРС») под резиновое уплотнительное кольцо, со сварным нахлесточным соединением и фланцевым соединением предназначены для работы в трубопроводах водонапорных систем питьевого и хозяйственного снабжения с допустимым рабочим давлением до 1,6 МПа».

Раздел 2. Второй абзац изложить в новой редакции:

«Настоящие технические условия применимы к соединительным частям с различными типами соединения в трубопроводе:

- с раструбным соединением «Универсал»;

- с раструбным соединением типа «ВРС»;

- с раструбным соединением типа «Тайтон»;

- со сварным нахлесточным соединением;

- с фланцевым соединением».

Десятый абзац изложить в новой редакции:

«В индексе соединения ВРС добавляются буква «В», в соединении «Тайтон» добавляется - «Т», в сварном нахлесточным соединением добавляется - «Н».

Примеры условных обозначений. Пятый абзац изложить в новой редакции:

«Резиновое кольцо (под соединение «Универсал») Dy 300 мм:

резиновое кольцо У 300. ТУ 1461-037-50254094-2000»

Дополнить абзацами (после последнего):

«Соединительная часть под сварное нахлесточное соединение - тройник раструбный со стволом условного прохода 200 мм и отростком условного прохода 100 мм:

- ТР Н 200×100. ТУ 1460-035-50254094-2000

Дополнить рисунком За и таблицей 4а:

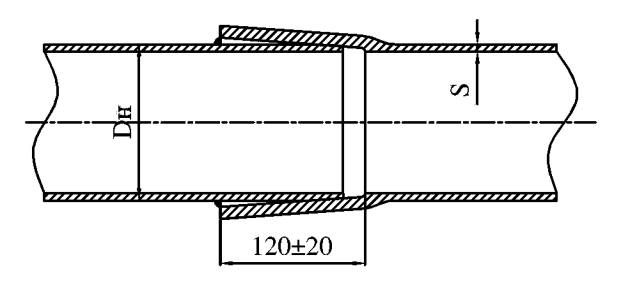

9.3а СВАРНОЕ НАХЛЕСТОЧНОЕ СОЕДИНЕНИЕ

Рисунок За

Таблица 4а

Условный проход, Dy

S

Масса раструба, кг

Тройники и кресты

Другие ФСЧ

100

118

8,4-2,4

7,2-2,4

3,8

150

170

9,1-2,5

7,8-2,5

5,4

200

222

9,8-2,5

8,4-2,5

7,1

250

274

10,5-2,6

9,0-2,6

8,7

300

326

11,2-2,6

9,6-2,6

10,4
