ЦНИИСК им. Кучеренко Госстроя СССР ПОСОБИЕ Москва 1989 ОРДЕНА ТРУДОВОГО КРАСНОГО
ЗНАМЕНИ ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ
ИНСТИТУТ КОМПЛЕКСНЫХ ПРОБЛЕМ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И СООРУЖЕНИЙ им. В. А.
КУЧЕРЕНКО (ЦНИИСК им. КУЧЕРЕНКО) ГОССТРОЯ СССР ПОСОБИЕ Утверждено приказом ЦНИИСК им. Кучеренко Госстроя СССР от 15 августа 1985 г. № 243/л Москва Центральный
институт типового проектирования 1989 Рекомендовано к изданию
секцией металлических конструкций научно-технического совета ЦНИИСК им.
Кучеренко Госстроя СССР. Пособие по проектированию
стальных конструкций (к СНиП II-23-81* “Стальные
конструкции” ЦНИИСК им. Кучеренко Госстроя СССР. - М.: ЦИТП Госстроя СССР,
1989. -148 с. Содержит разъяснения к СНиП II-23-81* “Стальные конструкции”.
Приведены материалы по проектированию новых конструктивных форм, подбору
сечений элементов, расчету технико-экономических показателей конструкций, а
также по новым методам расчета стальных конструкций. Приведены примеры расчета и конструирования. Для инженерно-технических
работников проектных организаций, а также для инженеров, научных работников,
специализирующихся в области строительных металлических конструкций, и
студентов строительных факультетов. Табл. 106, ил. 69. При пользовании Пособием
следует учитывать утвержденные изменения строительных норм и правил и
государственных стандартов, публикуемые в журнале “Бюллетень строительной
техники”, “Сборнике изменений к строительным нормам и правилам” Госстроя СССР и
информационном указателе “Государственные стандарты СССР” Госстандарте СССР. Содержание ПРЕДИСЛОВИЕ
Пособие разработано к СНиП II-23-81* “Стальные конструкции”. Основополагающими
документами при разработке Пособия наряду со СНиП II-23-81* явились СТ
СЭВ 3972-83 “Надежность строительных конструкций и оснований. Конструкции
стальные. Основные положения по расчету” и СТ СЭВ 384-87 “Надежность
строительных конструкций и оснований. Основные положения по расчету”. Разд. 1-11 Пособия повторяют
структуру СНиП II-23-81*. В них даются разъяснения
к разделам и пунктам СНиП II-23-81*; такой же
характер имеют разд. 12, 13 и частично разд. 21 и 22, остальные содержат
материалы по проектированию новых конструктивных форм, подбору сечений
элементов, определению технико-экономических показателей, новому подходу к
расчету конструкций. В Пособии номера пунктов СНиП II-23-81* приведены в скобках. Пособие разработано ЦНИИСКом
им. Кучеренко Госстроя СССР (кандидаты техн. наук Г.Е. Бельский - разд. 1, 4, пп. 3.1-33, 5.1-5.14, 5.16-5.20, 5.23,
5.24, 5.26, 5.31-5.37, 5.40, 5.41, 5.45, 6.1-6.4, В.Н. Потапов - разд. 2, 10, пп. 3.4-3.7, 5.46, 12.2; М.И. Егоров - пп. 2.1-2.7, 3.4-3.7,
12.2; Е.Р. Мацелинский - пп.
2.8-2.13, 3.12, 3.13, 11.2, 11.3; А.А.
Фадеев - пп. 3.4-3.7, 5.46; В.М.
Барышев - пп. 3.8-3.11, 11.1, 12.1; д-р техн. наук Б.М. Броуде - разд. 8, пп. 5.15, 5.21, 5.22, 5.25, 530, 5.38, 5.39,
5.42-5.44; 21.1-21.6; канд. техн. наук М.И.
Гукова - пп. 6.5-6.15; д-р техн. наук В.М.
Горпинченко, канд. техн. наук Е.М.
Кондрахов - разд. 22, пп. 9.1-9.5; инж. Б.И.
Беляев - разд. 13; кандидаты техн. наук Б.Н.
Решетников - разд. 14, 18; Б.С Цетлин - разд. 18, пп. 15.9-15.17,
16.5-16.19, И.Л. Пименов - разд. 19;
д-р техн. наук, проф. В.И. Трофимов -
разд. 20, 24; инж. Ю.А. Чернов,
кандидаты техн. наук А.М. Ларионов -
разд. 20; Ю.Н. Симаков - пп.
21.7-21.12; д-р техн. наук Н.С. Москалев
- разд. 23; кандидаты техн. наук П.Г.
Еремеев - разд. 24; А.Я. Дривинг - прил.
1; Б.Н. Кузнецов - прил. 2) при
участии ЦНИИпроектстальконструкции им. Н.П. Мельникова Госстроя СССР (д-р техн.
наук проф. Н.Н. Стрелецкий - пп.
11.2-11.9, 21.13-21.15, 21.19-21.21, инж. М.М.
Кравцов - пп. 3.14-3.16; д-р техн. наук проф. В.В. Ларионов - пп. 9.6-9.8; инж. ВМ. Бабушкин - разд. 13, пп. 11.2, 11.4, 11.7, 11.9; канд. техн.
наук И.В. Левитанский - разд. 26, 27,
пп. 16.1-16.5, 16.18-16.24; инженеры В.В.
Севрюгин - пп. 15.1-15.5, 15.14, 15.16-15.19, 15.21-15.26; Б.Н. Емельянов - пп. 15.6-15.8;
кандидаты техн. наук В.В. Березин, Л.А.
Сорокин - разд. 17; Ю.Я. Леус -
пп. 21.18, 21.19; Э.Л. Айрумян -разд.
25, прил. 3; В.Ф. Беляев - разд. 25; М.И. Беккерман - разд. 26; д-р техн.
наук И.С. Ковнер - разд. 29) и МИСИ
им. В.В. Куйбышева Гособразования СССР (канд. техн. наук Ю.В. Соболев - разд. 28, п. 15.20). В разработке Пособия
участвовали: филиал МИСиС Гособразования СССР, г. Электросталь (канд. техн.
наук В.И. Моисеев - разд. 7, пп.
5.27-5.29; 21.20-21.24), Одесский инженерно-строительный институт
Гособразования СССР (д-р. техн. наук Н.Л.
Чернов - пп. 5.31-5.33, 21.14-21.17), ВНИКТИстальконструкция
Минмонтажспецстроя СССР (инж. З.П. Абрам
- пп. 15.16-15.18); Белгородский технологический институт строительных
материалов Гособразования СССР (инж. Ф.Ф.
Куклин - пп. 16.1-16.5, 16.14, 16.16, 16.18-16.24),
ВНИПИпромстальконструкция Минмонтажспецстроя СССР (канд. техн. наук В.В. Каленов - разд. 27, прил. 3;
инженеры В.Д. Мартынчук - разд. 27; Е.С. Марков, Л.М. Сахаров - прил. 3). Пособие рецензировалось в
ЦНИИСКе им. Кучеренко Госстроя СССР, ЦНИИпроектстальконструкции им. Н.П.
Мельникова Госстроя СССР, МИСИ им. В.В. Куйбышева Гособразования СССР,
ЦНИИпромзданий Госстроя СССР, ВНИКТИстальконструкции Минмонтажспецстроя СССР,
УкрНИИпроектстальконструкции Госстроя СССР, Энергосетьпроекте Минэнерго СССР. Пособие подготовлено под
общей редакцией докторов техн. наук профессоров В.А. Балдина, В.И. Трофимова, кандидатов техн. наук Г.Е. Бельского, Е.М. Кондрахова, Б.С.
Цетлина, инж. Б.М. Беляева. 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА
ОБЩИЕ ПОЛОЖЕНИЯ
1.1.
Расчет стальных конструкций следует выполнять по методу предельных состояний
[1, 2]. Предельные состояния конструкций - такие состояния, при которых конструкции
перестают удовлетворять заданным эксплуатационным требованиям или требованиям
производства работ. При этом нормальная эксплуатация зданий и сооружений
становится невозможной. 1.2. Нормальная эксплуатация - это эксплуатация, которая
осуществляется без ограничений в соответствии с технологическими и бытовыми
условиями, предусмотренными в нормах и заданиях на проектирование и
учитывающими безопасную работу людей, оборудования и сохранность ограждающих
конструкций. 1.3.
В соответствии с требованиями [2] при расчетах стальных конструкций на действие
соответствующих нагрузок необходимо учитывать их предельные состояния,
приведенные в табл. 1.
1.4.
Нормативные значения нагрузок, коэффициенты надежности по нагрузке gf и коэффициенты сочетаний
нагрузок для определения их расчетных значений следует принимать согласно [3].
При проверке конструкций по предельным состояниям первой группы необходимо
принимать, как правило, gf > 1,0 (за исключением усталостного разрушения и
тех случаев расчета, когда уменьшение постоянной нагрузки ухудшает условия
работы конструкций). При проверке усталостного разрушения (выносливости) и
предельных состояний второй группы gf £ 1,0. Согласно [2] расчетные
нагрузки, применяемые в расчетах по первой группе предельных состояний, могут
быть названы предельными, а в расчетах по второй группе и на выносливость -
эксплуатационными. Поскольку при gf >
1,0 расчетные предельные нагрузки повторяются редко (например, по литературным
данным, от одного крана - один раз в 20 лет; ветровая - один раз в 10-15 лет;
снеговая - в среднем один раз в 10-12 лет; на перекрытия - один раз в 15-20
лет), стальные конструкции при проверке по предельным состояниям первой группы
(за исключением усталостного разрушения) следует рассчитывать на однократное
действие этих нагрузок. 1.5.
Цель расчета - не допустить с определенной обеспеченностью наступления
предельных состояний первой группы или перехода за предельные состояния второй
группы в течение всего срока эксплуатации зданий и сооружений, а также в
процессе их возведения при минимальном расходе материалов и наименьшей
трудоемкости изготовления, транспортирования и монтажа конструкций. 1.6.
При расчете несущей способности сечения или элемента конструкции наибольшее
возможное за время эксплуатации (или возведения) усилие F в элементе от расчетных
предельных нагрузок и воздействий не должно превышать соответствующей
наименьшей предельной несущей способности S сечения или элемента с учетом начальных несовершенств F £ S. (1) Усилие F (продольная и поперечная силы; изгибающий, крутящий моменты)
следует определять по формуле F = gnSaiFnigfi, (2) где gn - коэффициент надежности по назначению [4]; ai - коэффициент перехода от нормативной нагрузки к
усилию; Fni -
нормативная нагрузка; gfi - коэффициент надежности по нагрузке. Предельную несущую
способность S, соответствующую виду
усилия (сжатию, растяжению, сдвигу, изгибу, кручению и т.д.), необходимо
определять по формуле
где b -
коэффициент, учитывающий вид усилия, предельное состояние и работу стали за
пределом упругости (j; jе; jb; с и
т.д.); Ф -
геометрическая характеристика сечения (A, W); Rn - нормативное сопротивление
материала; gс - коэффициент условий работы; gт - коэффициент надежности по
материалу. Начальными несовершенствами
стальных конструкций являются совокупность геометрических отклонений формы и
размеров, факторов, влияющих на свойства стали, и отступлений от принятой
расчетной схемы, возникающих при изготовлении, транспортировании и монтаже
конструкций. Основное неравенство метода
предельных состояний (1) может быть представлено в форме сравнения учитываемых
в расчетах напряжений с их предельными значениями, устанавливаемыми СНиП II-23-81*. 1.7.
При расчете конструкций по предельным состояниям полной непригодности к
эксплуатации перемещения (деформации), соответствующие расчетным значениям
предельных нагрузок и воздействий, не должны превышать предельных значений
перемещений (деформаций), устанавливаемых в нормативных документах по условиям
необходимости прекращения эксплуатации в связи с качественным нарушением
геометрической формы. Условия расчета по предельным
состояниям полной непригодности к эксплуатации допускается [1] представлять в
форме проверки усилий или напряжений (как при расчетах несущей способности),
определяемых с учетом неупругих деформаций; эта форма принята в СНиП II-23-81*. 1.8.
При расчете конструкций по предельным состояниям второй группы перемещения,
параметры колебаний и изменения положения от расчетных эксплуатационных
нагрузок не должны превышать предельно допустимых значений этих перемещений или
указанных параметров, установленных в СНиП II-23-81* и в других нормативных документах, т.е.
где f - перемещения или параметры
колебаний и изменения положения, возникающие в конструкциях от действия
расчетных эксплуатационных нагрузок; fu - предельно допустимые
значения этих перемещений или параметров, регламентируемые нормами на основе
требований нормальной эксплуатации. При установлении нормативных
значений fu учитываются нормальные
условия для пребывания людей, работа технологического оборудования, сохранность
ограждающих конструкций. _________ 1 Поскольку в большинстве случаев gf = 1,0, эти нагрузки в п. 13.1 СНиП II-23-81* названы “нормативными”. 1.9 (1.7). Выбор расчетных схем, исходных предпосылок и допущений необходимо
определять на основе применяемого метода расчета. При использовании, например,
вычислительной техники необходимо наиболее полно учитывать действительные
условия работы конструкций и рассчитывать их как единые пространственные
системы с учетом неупругих деформаций стали, деформированной схемы и, в случае
необходимости, геометрической нелинейности. Существует значительное
число программ расчета стальных конструкций на ЭВМ. Одной из них, позволяющей
решать широкий класс задач, является диалоговая система расчета (ДИАРАМА),
разработанная ЦНИИпроектстальконструкцией им. Н.П. Мельникова [5]. ЦНИИСКом им. Кучеренко
разработана программа расчета на ЭВМ структурных конструкций, учитывающая
особенности их работы. Программа обеспечивает расчет структурных плит вплоть до
разрушающих нагрузок и стержневых оболочек, включая потерю устойчивости с
учетом характера деформирования элементов при упругой и упругопластической
работе материала. Допускается применять
приближенные методы расчета и более простые расчетные схемы, основанные на
разделении единых пространственных систем на плоские конструкции и отдельные
элементы. При этом следует учитывать особенности взаимодействия элементов
стальных конструкций между собой и с основанием. Вместе с тем, в общем случае
предпочтение следует отдавать методам расчета стальных конструкций как единых
пространственных систем. 1.10 (1.8). Для статически неопределимых стержневых конструкций расчетные усилия
допускается определять по недеформированной схеме в предположении упругих
деформаций стали. Расчет на устойчивость отдельных стержней при действии этих
усилий следует выполнять по деформированной схеме с учетом неупругих деформаций. 1.11.
Расчеты элементов стержневых и балочных конструкций, а также пластинок,
образующих сечение, необходимо выполнять с учетом неупругих деформаций стали и,
как правило, в предположении малости перемещений с использованием приближенного
выражения для кривизны (т.е. на основе геометрически линейной теории). При этом
рекомендуется применять теорию малых упругопластических деформаций при простом
нагружении; в ряде случаев допускается использовать модель жесткопластического
тела. 1.12.
По своей физической природе строительные стали являются упругопластическим
материалом с различными зависимостями между деформациями и напряжениями при
нагрузке и разгрузке. Однако при
проверке конструкций по предельным состояниям первой группы на однократное
действие расчетных предельных нагрузок применяемые стали рекомендуется
рассматривать как нелинейно упругий материал, характеризующийся одной и той же
нелинейной или кусочно линейной зависимостью между деформациями и напряжениями
при нагрузке и разгрузке (рис. 1, кривая ОВАВ). Рис. 1. Зависимость
между напряжениями и деформациями при нагружении ОА и разгрузке для упругопластического материала АС, для нелинейно упругого материала АВ Если в процессе деформирования конструкции в некоторых ее частях появится частичная разгрузка, то жесткость системы в целом должна увеличиться. В связи с этим принятое допущение приводит, как правило, к некоторому запасу несущей способности, что позволяет в практических расчетах в большинстве случаев надежно пользоваться моделью нелинейно упругого материала. 1.13.
При возможном убывании нагрузок, а также при повторно-переменной нагрузке
анализ поведения стальных конструкций за пределом упругости должен основываться
на использовании модели упругопластического материала с различными
зависимостями между деформациями и напряжениями при нагрузке и разгрузке (рис.
1, кривая ОВАС). 1.14.
Расчет стальных, конструкций и их элементов на усилия от действия внешних
нагрузок, как правило, необходимо
выполнять с использованием геометрических гипотез: плоских сечений,
секторальных площадей и прямых нормалей. 1.15.
При необходимости расчета стальных конструкций и их элементов с учетом влияния
собственных остаточных напряжений sr (от сварки, прокатки, холодной правки и т.д.)
допускается применять гипотезу об алгебраическом суммировании условных
деформаций er = sr/Е с деформациями от внешней нагрузки (Е - модуль упругости). 1.16.
Надежность и экономичность стальных конструкций должны быть обеспечены
одновременным выполнением требований к выбору материалов, расчетам и конструированию
(а также изготовлению и монтажу). В случаях, когда наступление
предельных состояний конструкций сопряжено только с экономическими
последствиями, их расчет допускается выполнять вероятностно-экономическим
методом, обеспечивающим оптимальное соотношение между надежностью и
материалоемкостью сооружений [6]. 1.17 (1.9). При проектировании стальных конструкций следует принимать минимальные
сечения элементов, удовлетворяющие требованиям СНиП II-23-81*. Подбор сечений необходимо выполнять с учетом
технико-экономического обоснования принимаемого проектного решения,
действующего сортамента, применения эффективных марок сталей, профилей,
унифицированных типовых или стандартных конструкций, а также других требований СНиП II-23-81*. ПРЕДЕЛЬНЫЕ СОСТОЯНИЯ СТАЛЬНЫХ КОНСТРУКЦИЙ
1.18.
Изложенные в СНиП II-23-81* методы проверки
стальных конструкций по предельным состояниям, классификация которых приведена
в табл. 1, разработаны с учетом свойств сталей, назначения и условий
эксплуатации конструкций, вида их работы, характера внешних нагрузок и
воздействий, а также технологии изготовления и монтажа. 1.19.
Пластическое разрушение элементов и конструкций сопровождается значительным
развитием пластических деформаций и в ряде случаев предполагает работу стали в
области самоупрочнения. При соответствующем
обосновании допускается не учитывать область самоупрочнения стали и расчеты
конструкций выполнять на основе идеализированной упругопластической (Прандтля)
или жесткопластической диаграмм. В соответствии со СНиП II-23-81* проверку пластического
разрушения необходимо выполнять при расчете на прочность следующих элементов из
пластических сталей с отношением su/sy > 1,3 (где sи -
временное сопротивление, обозначаемое sb, по государственным стандартам и техническим
условиям на сталь; sу -
предел текучести, обозначаемый sт, по государственным
стандартам и техническим условиям на сталь), несущих статическую нагрузку: а) растянутых, нормальная
эксплуатация которых возможна и после достижения металлом предела текучести
(некоторые типы листовых конструкций, в основном, с равномерным распределением
растягивающих напряжений: листовые настилы, отдельные виды трубопроводов и
резервуаров с учетом опыта их эксплуатации); б) сечений, ослабленных
отверстиями для болтов, в болтовых конструкциях, а также в местах стыков,
выполненных на болтах (кроме конструкций на высокопрочных болтах); в) растянутых одиночных
уголков, прикрепляемых одой полкой болтами; г) стенок перфорированных
балок. Пластическое разрушение
учитывается согласно СНиП II-23-81* также при
установлении расчетных сопротивлений сварных и болтовых соединений. К пластическому разрушению
следует относить предельные состояния конструкций при повторяющихся нагрузках
по условиям переменной текучести и прогрессивного разрушения. 1.20.
Хрупкое разрушение сопровождается малой деформацией, как правило, при
концентрации напряжений, низких температурах или ударных воздействиях, в
большинстве случаев при одновременном действии указанных факторов. В соответствии со СНиП II-23-81* способность стальных
конструкций противостоять хрупкому разрушению следует обеспечивать главным
образом выполнением требований к выбору сталей, применению соответствующих
конструктивных решений, технологии обработки деталей и образования отверстий. Согласно СНиП II-23-81* рекомендуется также проверка расчетом на прочность
с учетом хрупкого разрушения, в первую очередь, центрально- и
внецентренно-растянутых элементов и зон растяжений изгибаемых элементов в
предположении упругих деформаций стали при действии расчетных предельных
нагрузок. 1.21.
Усталостное разрушение сопровождается образованием и развитием трещин в
результате многократно повторяющихся силовых воздействий от подвижных,
вибрационных и других переменных нагрузок, приложенных непосредственно к
конструкциям. Проверка этого предельного
состояния согласно СНиП II-23-81* выполняется
расчетом элементов конструкций на выносливость в пределах упругих деформаций
стали при действии расчетных эксплуатационных нагрузок с учетом характеристик
сталей, вида напряженного состояния, конструктивной схемы узла или соединения,
технологии обработки детали, вида нагрузки и числа циклов нагружений. 1.22.
Потеря устойчивости формы или положения характеризуется тем, что конструкция
или элемент утрачивают способность сохранять свое равновесное состояние,
соответствующее действующим при этом внешним нагрузкам и воздействиям. Проверку устойчивости формы
или положения следует выполнять для системы в целом и для ее отдельных
элементов. В соответствии со СНиП II-23-81* проверка потери
устойчивости формы заключается в установлении максимального значения нагрузки,
которая может быть воспринята элементом, имеющим, как правило, начальные
несовершенства, при расчете его по деформированной схеме с учетом неупругих
деформаций стали. При соответствующем
обосновании допускается рассчитывать на устойчивость идеальные системы или
элементы в пределах упругих деформаций. Этот метод, в частности, использован в СНиП II-23-81* при определении расчетных
длин сжатых стержней, установлении приведенной гибкости сжатых сквозных
стержней, проверке балок на общую устойчивость и т.д. 1.23.
Переход конструкции в изменяемую систему характеризуется превращением ее в
кинематический механизм, у которого возможность изменения формы в направлении
действия нагрузки не ограничена никакими связями. 1.24.
Предельное состояние в результате текучести материала, неупругих сдвигов в
соединениях, качественного изменения конфигурации означает переход конструкций
в такое состояние, когда при сохранении общей несущей способности необходимо
прекратить эксплуатацию конструкций в связи с существенным нарушением
геометрической формы и выполнить ремонтные работы по замене или восстановлению
конструкций. Указанное предельное состояние, как и потеря несущей способности,
относится к первой группе и проверяется на действие тех же расчетных предельных
нагрузок. В отличие от несущей
способности, когда критериями предельных состояний являются силовые факторы
(или нагрузки) и выполняется проверка усилий или напряжений, для полной
непригодности к эксплуатации предельные состояния конструкций при сохранении их
несущей способности по существу должны оцениваться на основе деформационных
критериев - ограничений перемещений или деформаций конструкций, работающих за
пределом упругости. Вместе с тем проверка
рассматриваемого предельного состояния в ряде случаев может выполняться в
традиционной форме сравнения напряжений (усилий). 1.25.
Предельные состояния по ограничению перемещений, сдвигов в соединениях,
колебаний и изменения положения конструкций и элементов (вторая группа)
характеризуются тем, что нарушаются условия нормальной эксплуатации, связанные
с пребыванием людей, работой технологического оборудования и сохранностью
ограждающих конструкций. Значения указанных
деформационных величин, определяемые расчетом, как правило, в пределах упругих
деформаций стали не должны превышать предельно допустимых значений,
установленных СНиП II-23-81*. В отличие от предельных
состояний первой группы, возможность наступления которых, в принципе, не
допускается системой частных коэффициентов метода предельных состояний,
установленные СНиП II-23-81* для второй
группы предельно допустимые значения перемещений или параметров колебаний и
изменения положения конструкций могут быть достигнуты (но не превзойдены) в
процессе работы конструкций при действии расчетных эксплуатационных нагрузок. 2. МАТЕРИАЛЫ ДЛЯ КОНСТРУКЦИЙ И СОЕДИНЕНИЙ
В СНиП II-23-81* приведены новые положения, направленные на снижение
расхода черных металлов в стальных конструкциях. К ним относятся: упразднение системы
разделения различных марок сталей для металлических конструкций на классы
прочности; отказ от унификации
расчетных сопротивлений по минимальным значениям нормативных сопротивлений
марок стали, отнесенных к различным классам; назначение нормативных
сопротивлений по пределу текучести и временному сопротивлению по величинам,
установленным государственными общесоюзными стандартами и техническими
условиями на поставку проката; установление коэффициентов
надежности по материалу gm, с учетом обеспеченности
нормативных сопротивлений и принятых методов контроля качества стального
проката при поставке; введение в перечень
материалов для стальных конструкций эффективных сталей, поставляемых по ГОСТ
23570-79 и ТУ 14-1-3023-80, с указанием предпочтительности их применения по
сравнению со сталями, поставляемыми по ГОСТ 380-71*, ГОСТ
19281-73* и ГОСТ
19282-73*; дифференцирование назначения сталей и их расчетных характеристик по видам проката (лист, фасон, труба). В СНиП II-23-81* включены также положения, направленные на
унификацию требований, предъявляемых к материалам при проектировании: сокращение числа групп
конструкций до четырех; районирование территории
СССР в соответствии с ГОСТ
16350-80. Новые требования к применению сталей в конструкциях зданий и сооружений позволяют снизить их расход более чем на 7 %. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОКАТУ
2.1.
Прокат, применяемый в конструкциях, должен отвечать требованиям соответствующих
государственных общесоюзных стандартов или технических условий на его поставку. 2.2 (2.1*). При выборе марок прокатной стали следует учитывать степень
ответственности конструкций зданий и сооружений, а также условия их
изготовления и эксплуатации в соответствии с табл. 50* СНиП II-23-81*. Примерный перечень отдельных
групп конструкций и их элементов приведен в [7, табл. 1]. При проектировании
металлоконструкций промышленных зданий и сооружений необходимо стремиться к
максимальному сокращению марок применяемых сталей и типоразмеров проката,
используя при этом “Сокращенный сортамент металлопроката для применения в
строительных стальных конструкциях”, утвержденный Госстроем СССР. 2.3 (2.1*). По хладостойкости металл проката должен отвечать требованиям,
указанным в табл. 2. 2.4.
Марки стали дня элементов стальных конструкций и сооружений, воспринимающих
растягивающие нагрузки в направлении толщины проката, следует принимать по
табл. 50* СНиП II-23-81*, при этом прокат толщиной
свыше 60 мм без проведения дополнительных испытаний применять не рекомендуется. Для изготовления элементов,
в которых в направлении по толщине проката возникают высокие растягивающие
напряжения от внешней нагрузки, приближающиеся к 0,5 Ru, и высокие растягивающие
реактивные напряжения, рекомендуется применять марки стали, используемые для
конструкций группы 1. Фланцы и подобные им
элементы тяжело нагруженных ферм, балок и т.п. при толщине элементов свыше 40
мм рекомендуется выполнять из
листового проката с пониженным содержанием серы, выплавляемого по техническим
условиям (например, по ТУ 14-1-3765-84 S не более 0,015 или по ТУ 14-105-465-82 S не более 0,020). Таблица 2
Обозначения, принятые в табл. 2: KCU - ударная вязкость, определенная на образце с концентратором вида U (при соответствующей температуре) по ГОСТ 9454-78*. КСА - ударная вязкость после механического старения по ГОСТ 7268-82*. __________ * Допускаются
также стали, удовлетворяющие требованиям KCU-40
и КСА. ** Только для района 114. Для изготовления элементов
ответственных конструкций, в которых заведомо ожидается большой уровень
реактивных напряжений, например, вследствие приварки защемленных элементов при
наличии зазоров между ними, также рекомендуется использовать
конструктивно-технологические решения, исключающие возникновение высоких
растягивающих реактивных напряжений в направлении толщины проката. Материал элементов конструкций,
воспринимающих растягивающие напряжения по толщине листа, в зонах, прилегающих
к местам наложения сварных швов, рекомендуется на заводах металлоконструкций
дополнительно (до сварки) подвергать ультразвуковому дефектоскопическому
контролю на наличие внутренних несплошностей типа расслоев, грубых шлаковых
включений и т.п. Площадь максимально допустимого дефекта не должна превышать 1
см2, а допустимая частота дефектов - 10 м-2. Расстояние
между дефектами не должно быть меньше величины наибольшего из них. 2.5. (2.9). Физические характеристики стального проката следует принимать с учетом
их изменения в диапазоне климатических температур, как указано в табл. 3. Таблица 3
__________ * Получено обобщением данных, приведенных в статье И. Г. Кожевникова и Л. А. Новицкого “Теплофизические свойства материалов при низких температурах” (М.: Машиностроение, 1982. - С. 7-27). ** Получено с учетом данных книги Я. Б. Фридмана. “Механические свойства металлов”. Т. 1 (М.: Машиностроение, 1974. - С. 238, 239). 2.6.
При выборе марок стали следует руководствоваться результатами
технико-экономических расчетов с учетом получения максимальной экономии металла
при минимальном использовании дефицитных легирующих элементов за счет
расширенного применения термической обработки и с учетом обеспечения надежности
конструкций в условиях климатических воздействий. 2.7.
Для конструкций из листового проката толщиной менее 4 мм можно применять марки
углеродистой стали по ГОСТ 380-71* с
физическими характеристиками (плотностью, коэффициентом линейного расширения, модулем
упругости, модулем сдвига, коэффициентом поперечной деформации) в соответствии
с табл. 50* СНиП II-23-81*. Расчетные
сопротивления следует устанавливать делением нормативных значений предела
текучести и временного сопротивления, указанных в ГОСТ 380-71* для
проката толщиной до 20 мм, на коэффициент надежности по материалу, равный 1,05
в соответствии с табл. 2 СНиП II-23-81*. БОЛТЫ И ГАЙКИ ДЛЯ СОЕДИНЕНИЙ
2.8 (2.4*). Выбор болтов следует производить по табл. 57* СНиП II-23-81* с учетом условий их применения - климатического района,
характера действующих нагрузок, условий работы в соединениях (растяжение или
срез). Для конструкций, возводимых
в климатических районах I1, I2, II2 и II3, но эксплуатируемых в
отапливаемых помещениях, болты следует назначать по табл. 4. 2.9.
Для болтовых соединений следует, как правило, использовать крепежные изделия из
“Сокращенного сортамента крепежных изделий для строительных металлических
конструкций”, утвержденного Госстроем СССР. Применение, в случае необходимости,
крепежных изделий, не включенных в указанный сортамент, должно быть согласовано
проектной организацией с изготовителем проектируемого объекта и утверждено
Госстроем СССР. Таблица 4
2.10.
Крепежные изделия применяют обычно без покрытия. Применение, в случае
необходимости, крепежных изделий с покрытием по ГОСТ 1759-70** должно быть
согласовано проектной организацией с изготовителем проектируемого объекта. 2.11.
Запрещается использовать болты без клейма и маркировки. Клеймение и маркировка
должны соответствовать ГОСТ 1759-70**. 2.12.
Запрещается использовать крепежные изделия с отклонениями от соответствующих
стандартов, в том числе крепежные детали 2-го сорта и болты, изготовленные из
автоматных сталей. 2.13.
Запись условных обозначений крепежных изделий на всех стадиях разработки и
производства стальных конструкций следует выполнять только по форме,
приведенной в ГОСТ 1759-70**. Запрещается при записи условных обозначений
крепежных изделий делать пропуск каких-либо характеристик, предусмотренных
соответствующими стандартами, в том числе дополнительных требований, за
исключением длины болтов в чертежах КМ. ФУНДАМЕНТНЫЕ БОЛТЫ
2.14.
По условиям эксплуатации болты подразделяются на расчетные и конструктивные. К расчетным болтам относятся болты, воспринимающие нагрузки, возникающие при эксплуатации
строительных конструкций. К конструктивным болтам относятся болты, предусматриваемые для крепления
строительных конструкций, устойчивость которых против опрокидывания или сдвига
обеспечивается собственным весом конструкций. Конструктивные болты
предназначаются для рихтовки строительных конструкций во время их монтажа,
обеспечения стабильной работы во время эксплуатации конструкций, а также для
предотвращения случайных смещений конструкций. 2.15.
Выбор марки стали шпилек расчетных болтов, предназначенных для крепления
строительных конструкций, следует производить по табл. 5 с учетом климатических
районов. Шпильки болтов допускается
изготовлять из сталей других марок, механические свойства которых не ниже
свойств сталей марок, указанных в табл. 5. Таблица 5
Для климатических районов строительства
II4, II5 и других (t ³ -40 °С) допускается изготовлять шпильки расчетных
болтов с резьбой диаметром 56 мм и более из низколегированной стали марок
09Г2С-2 и 10Г2С1-2 по ГОСТ
19281-73*. 2.16.
Шпильки конструктивных болтов для всех климатических районов следует
изготовлять из стали марки ВСт3кп2 по ГОСТ 380-71*. Марки стали шпилек
конструктивных болтов, если последние подлежат проверке на сейсмические
воздействия, следует назначать как для шпилек расчетных болтов. 2.17.
Гайки и муфты фундаментных болтов следует изготовлять из сталей тех же марок,
что и шпильки. 3. РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ И СОЕДИНЕНИЙ
ОБЩИЕ ПОЛОЖЕНИЯ
3.1.
Основной интегральной характеристикой сопротивления стали деформированию при
действии нагрузки является экспериментально получаемая зависимость между
напряжением s = N/A и относительным удлинением e = Dl/l - диаграмма работы
(деформирования) стали при одноосном растяжении (где N - растягивающая сила; А - площадь сечения образца; l - расчетная длина образца). Значение напряжения,
соответствующего наибольшей нагрузке, предшествующей разрушению образца, называется
временным сопротивлением su. При значениях напряжений,
равных физическому (для сталей с явно выраженной площадкой текучести) или
условному пределу текучести (рис. 2), работа стали сопровождается
соответственно текучестью или развитием значительных упругопластических
деформаций без ее разрушения. Рис. 2. Диаграммы работы стали 1 - при наличии явно выраженной площадки текучести; 2 - при отсутствии площадки текучести Таким образом, основными
параметрами для оценки работы стали при действии нагрузки являются значения
временного сопротивления su и предела текучести sу, устанавливаемые в
государственных общесоюзных стандартах и технических условиях на поставку
металлопроката. 3.2 (3.1). Значения временного сопротивления su и предела текучести sу для металлопроката,
выпускаемого металлургической промышленностью, имеют некоторый разброс. С
учетом случайной изменчивости этих характеристик в СНиП II-23-81* установлены значения нормативных сопротивлений соответственно
по временному сопротивлению Run = su (sb) и по
пределу текучести Ryn = sу (sТ), обеспеченность которых при поставке
металлопроката по государственным общесоюзным стандартам и техническим условиям
составляет, как правило, не менее 0,95, что соответствует требованиям [2]. 3.3 (3.2). Возможные отклонения сопротивлений сталей в неблагоприятную сторону от
их нормативных значений согласно [2] учтены с помощью коэффициентов надежности
по материалу gm,
которые установлены в СНиП II-23-81* в зависимости
от обеспеченности нормативных сопротивлений, гарантируемой методами контроля
качества металлопроката на металлургических предприятиях. Чем выше обеспеченность
нормативных сопротивлений поставляемого проката, тем более низкими приняты
коэффициенты надежности по материалу (см. табл. 2 СНиП II-23-81*). РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ СТАЛЬНОГО ПРОКАТА
3.4 (3.1). Значения основных расчетных сопротивлений определены делением значений
Run и Rуn на коэффициент надежности по материалу -gm > 1,0: Ru = Run/gm; Ry = Ryn/gm, (5) где Ru — расчетное сопротивление по
временному сопротивлению; Ry —
расчетное сопротивление по пределу текучести. Значения коэффициента
надежности по материалу gm в формулах (5) приняты одинаковыми при определении Run и Rуn. 3.5.
Расчетные сопротивления проката для различных видов напряженных состояний
приведены в табл. 1* СНиП II-23-81* в соответствии
с государственными общесоюзными стандартами с использованием коэффициентов
перехода от основных расчетных сопротивлений. Хотя механические свойства
проката вдоль и поперек направления прокатки несколько отличаются, расчетные
сопротивления в СНиП II-23-81* приняты
одинаковыми независимо от направления прокатки. 3.6.
Расчетные сопротивления проката Rth при растяжении в направлении толщины следует определять по формуле Rth = 0,5 Run/gm. (6) Развернутая формула для определения
величины Rth будет иметь вид
Значение коэффициента
снижения прочности проката на растяжение в направлении толщины листа gth практически не зависит от марки стали и толщины
листа в пределах до 60 мм и равно 0,72. При этом обеспеченность нормативного
сопротивления на растяжение в направлении толщины gth Run на основании статистических данных принята 0,95. Неоднородность прочностных
свойств проката по толщине существенно выше, чем в плоскости листа. С учетом
этого коэффициент надежности по материалу при растяжении в направлении толщины
листа принят gmth = 1,1 gm. Формула (7) предусматривает
расчет на прочность по временному сопротивлению, т.е. предельным состоянием
является разрушение. Для предотвращения разрушения в формулу (7) введен
коэффициент надежности gu = 1,3. После подстановки числовых
значений коэффициентов gth, gmth, gu в формулу (7) расчетное
сопротивление Rth приводится к виду (6). При расчете проката по Rth коэффициент надежности gu,
определяемый в соответствии с разд. 4* СНиП II-23-81*, учитывать не следует. 3.7. В изгибаемых элементах
конструкций (типа пластин, плит, фланцев) малой высоты сопротивление проката
переходу в упругопластическое состояние из-за наличия больших градиентов
напряжений существенно превышает расчетные сопротивления Ry, приведенные в СНиП II-23-81*. В связи с этим в СНиП II-23-81* предусмотрена возможность
учета повышенных значений сопротивления металла при определении высоты сечения
(толщины) элементов конструкций типа опорных плит введением для них
коэффициентов условий работы gс >
1 (см. п. 5.46). РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ СВАРНЫХ СОЕДИНЕНИЙ
3.8 (3.4). Формулы для определения расчетных сопротивлений сварных соединений,
приведенные в СНиП II-23-81*, предполагают
следующие условия: подготовка материалов, сборка конструкций, сварка и контроль качества осуществляется в соответствии с требованиями [8] и других нормативных документов; сварочные материалы для
стыковых соединений соответствуют прочности свариваемой стали и условиям
эксплуатации конструкций и применяются в соответствии с табл. 55* СНиП II-23-81*; сварочные материалы для
расчетных угловых швов применяются в соответствии с табл. 56 СНиП II-23-81* с учетом условий эксплуатации конструкций,
указанных в табл. 55* СНиП II-23-81*. 3.9.
Расчетные сопротивления стыковых соединений, выполняемых всеми видами дуговой
сварки, принимаются равными расчетным сопротивлениям стального проката при
условии соблюдения требований п. 13.4 СНиП II-23-81* о полном проваре соединяемых элементов,
обеспечиваемом сварками: двусторонней, односторонней с подваркой корня шва, на
подкладках, а также при физическом контроле качества швов. В случаях, когда в стыковых
соединениях невозможно обеспечить полный провар элементов, рекомендуется
принимать Rwy = 0,7. 3.10.
Несущая способность сварных соединений с угловыми швами зависит от ориентации
шва относительно направления усилия, действующего на соединение. Однако
расчетные сопротивления соединений с угловыми швами в СНиП II-23-81* упрощенно приняты для наименее благоприятной
ориентации - флангового шва и независимыми от угла между продольной осью шва и
направлением -силы, действующей на него. 3.11.
Предельным состоянием для сварных соединений с угловыми швами является
разрушение. В связи с этим их расчетные сопротивления в СНиП II-23-81* установлены по временному сопротивлению металла:
для металла шва в зависимости от его нормативного сопротивления Rwf = f(Rwun); для металла границы сплавления - в зависимости от
нормативного сопротивления основного металла Rwz
= f(Run). Числовые значения расчетных
сопротивлений сварных соединений с угловыми швами приведены в табл. 56 СНиП II-23-81* и в табл. 3 [9]. РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ ОДНОБОЛТОВЫХ СОЕДИНЕНИЙ
3.12 (3.5). Расчетные сопротивления болтов в табл. 5* и 58* СНиП II-23-81* назначены в зависимости от классов прочности по
ГОСТ 1759-70**. Класс прочности зависит от
марки стали и способа изготовления болтов и обозначен двумя числами. Первое
число, умноженное на 10, означает величину минимального временного
сопротивления в кгс/мм2, второе - умноженное на 10, - отношение
предела текучести к временному сопротивлению в процентах; произведение чисел -
величину предела текучести в кгс/мм2. 3.13.
Расчетные сопротивления растяжению болтов классов прочности 4.8 и 5.8 по
сравнению с болтами других классов для обеспечения надежности работы приняты в СНиП II-23-81* пониженными ввиду того,
что они изготовляются методом холодной высадки без последующей термообработки,
вследствие чего стержень болта характеризуется пониженными пластическими
свойствами из-за сильного наклепа материала1. _________ 1 Потапов В. Н, Мищик Б. С. Оценка работоспособности болтов, работающих на растяжение в стальных конструкциях. //Промышленное стр-во. - 1982. - № 5. -С. 23-25. ХАРАКТЕРИСТИКИ СТАЛЬНЫХ КАНАТОВ
3.14.
Для стальных канатов (витых заводского изготовления и из параллельных проволок)
с временным сопротивлением проволок - Runj до 1800 МПа (180 кгс/мм2) при
антикоррозионной защите согласно СНиП 2.03.11-85 (для
сооружений на открытом воздухе) или другими методами, соответствующими сроку
службы и условиям работы сооружения, при диаметрах проволок не менее 2,4 мм в
витых канатах и 3 мм - при параллельных проволоках расчетное усилие растяжения
каната в расчетах на прочность должно удовлетворять неравенству [10]:
где A -
суммарная номинальная площадь сечения всех проволок каната; Run - нормативное сопротивление
каната по временному сопротивлению, определяемое в соответствии с п. 3 [10]; gи = 1,3 - коэффициент
надежности для элементов конструкций, рассчитываемых по временному
сопротивлению разрыву, учитывающий особую опасность предельного состояния
(вязкое разрушение) по сравнению с предельным состоянием - чрезмерным развитием
пластических деформаций; gm = 1,2 - коэффициент
надежности стальных канатов по материалу, учитывающий наряду со статистическим
разбросом временного сопротивления также допуски на размер проволок, наличие
большего числа проволок в поперечном сечении каната, большую длину канатных
элементов, специфические условия Приемки отбраковки проволоки и канатов; gn - коэффициент надежности по
назначению, учитывающий степень надежности и капитальности сооружения и
принимаемый по табл. 6; для стальных канатов gn отражает срок службы сооружения в большей степени,
чем для других элементов, а также то, что специальный коэффициент длительной
прочности из формулы прочности стальных канатов исключен; gс - коэффициент условий работы канатного элемента,
принимаемый по табл. 7 и учитывающий неравномерное распределение усилий между
несколькими канатами, входящими в состав одного элемента, разные степени
опасности случайных механических повреждений канатов, перераспределение усилий
перед достижением предельного состояния в пространственных и предварительно
напряженных конструкциях, а также опасность усталостных разрушений от ветровых
воздействий для канатов, не рассчитываемых на выносливость; gk - коэффициент условий
работы, учитывающий влияние на прочность каната местных концентраторов
напряжений и принимаемый по табл. 8. Таблица 6
Таблица 7
Примечания: 1. Указанные в таблице коэффициенты gk (в том числе и для других типов анкеров при меньших r и больших интенсивностях q) допускается корректировать по статистически обоснованным результатам испытаний образцов узлов и канатных элементов. 2. Запрещается применять в постоянных сооружениях конструктивные решения, требующие введения gk < 0,85, кроме отдельных узлов антенных сооружений связи, конструкция которых определяется технологическими требованиями. 3.15. Нормативное
сопротивление Run следует определять одним из
способов: а) если в государственных
общесоюзных стандартах или технических условиях для данного типа каната
приведены значения разрывного усилия каната в целом Run или Nun определяется статистически обоснованным способом с обработкой
экспериментальных данных:
б) если в государственных
общесоюзных стандартах или технических условиях значение разрывного усилия
каната в целом не приведено, но указано суммарное разрывное усилие всех
проволок в канате Nt:
где k -
коэффициент агрегатной прочности каната, определяемый в зависимости от
конструкции каната по табл. 9; Таблица 9
в) если в технических
условиях указано только временное сопротивление Runj проволоки: Run = kRunj, (11) г) если в технических
условиях указано только временное сопротивление проволоки, а канат составлен из
проволок с разными временными сопротивлениями Runj и в каждой группе
номинальная площадь одной проволоки Aj и число одинаковых проволок сj:
3.16.
Модули упругости витых стальных канатов и пучков параллельных проволок Е рекомендуется принимать по табл. 10.
Для витых стальных канатов значения Е
даны после предварительной вытяжки.
4. УЧЕТ УСЛОВИЙ РАБОТЫ И НАЗНАЧЕНИЯ КОНСТРУКЦИЙ
КОЭФФИЦИЕНТЫ НАДЕЖНОСТИ И УСЛОВИЙ РАБОТЫ
4.1 (разд. 4*). Достижение временного сопротивления означает полное разрушение
материала со всеми недопустимыми последствиями. Поэтому ненаступление этого
состояния должно иметь относительно большую обеспеченность, что достигается в СНиП II-23-81* введением коэффициента
надежности gu = 1,3. Этот коэффициент
имеется в расчетных формулах для проверки элементов конструкций, рассчитываемых
на прочность с использованием расчетных сопротивлений Ru, а также учтен при
назначении расчетных сопротивлений для сварных и болтовых соединений. Принятое значение
коэффициента gu обеспечивает возможность надежно использовать в
расчетах диаграммы работы сталей в зонах больших деформаций. Например, для
наиболее массовых малоуглеродистых пластичных сталей диаграмма работы при этом
используется до значений относительных удлинении е = 4-5 %, что хорошо согласуется с экспериментальными данными. 4.2 (разд. 4*). В целях снижения стоимости и материалоемкости строительства введены в
действие Правила [4]. При этом степень ответственности учитывается
коэффициентом надежности по назначению gn. На коэффициент надежности по
назначению gn следует умножать расчетные
значения нагрузок, усилий или иных воздействий [см. формулу (2)] и делить предельные значения
перемещений и параметров колебаний и изменения положения конструкций [см.
формулу (4)]. Примечание. Правилами допускается делить на коэффициент gn предельные значения несущей способности S, определяемой по формуле (3). 4.3 (разд. 4*). Согласно требованиям [2] особенности действительной работы стали,
элементов конструкций и их соединений, имеющие систематический характер, но не
отражаемые непосредственно в расчетах, учитываются коэффициентами условий
работы. Установленные в табл. 6* СНиП II-23-81* коэффициенты условий
работы gс для элементов конструкций введены с целью учета: а) упрощения расчетных схем
при расчетах на общую устойчивость сплошных балок, которые рассчитываются как
идеально упругие системы (поз. 4 табл. 6* СНиП II-23-81*), а также сжатых элементов из одиночных уголков,
прикрепляемых одной полкой и рассчитываемых как центрально-сжатые, хотя схема
их работы соответствует внецентренному сжатию (поз. 9 и 10 табл. 6* СНиП II-23-81*); б) фактических значений
начальных искривлений сжатых составных элементов таврового сечения из уголков,
в которых в связи с несимметричным расположением швов при приварке прокладок
между уголками начальные искривления превышают учитываемые в расчетах (поз. 3
табл. 6* СНиП II-23-81*); в) воздействия на
конструкции больших постоянных и длительно действующих временных нагрузок,
приводящих в процессе эксплуатации к высокому уровню напряжений, незначительное
превышение которого может вызвать опасность наступления предельных состояний
первой группы (поз. 1,2 и 5 табл. 6* СНиП II-23-81*); г) локального повышения
прочностных свойств стали возле отверстий при расчете на прочность сечений,
ослабленных отверстиями для болтов (поз. 6-8 табл. 6* СНиП II-23-81*). Подробные разъяснения этих требований приведены в
разд. 5

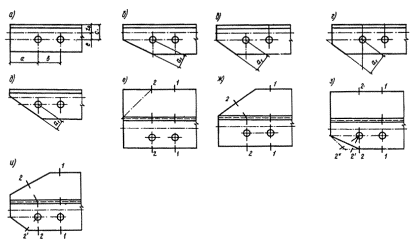

настоящего Пособия. 4.4 (11.7*). При расчетах болтовых соединений коэффициенты условий работы gb по табл. 35* СНиП II-23-81* введены для: а) учета неравномерности
работы болтов в многоболтовых соединениях на болтах классов точности В и С (gb = 0,9); б) исключения возможности
разрушения соединяемых элементов при уменьшенных расстояниях между болтами и от
края элемента до ближайшего отверстия (gb = 0,80; gb = 0,75). Коэффициенты условий работы gс, установленные для элементов конструкций согласно
поз. 1 и 2 табл. 6* СНиП II-23-81*, следует
учитывать и при расчетах болтовых соединений (включая одноболтовые). 4.5.
Коэффициенты условий работы gс (gb) < 1, приведенные в табл. 6* и СНиП II-23-81*, в расчетах одновременно
учитывать, как правило, не следует. ОСОБЕННОСТИ РАСЧЕТА СТАЛЬНЫХ КОНСТРУКЦИЙ С УЧЕТОМ НЕУПРУГИХ ДЕФОРМАЦИЙ
4.6.
Учет неупругих деформаций за счет использования двух видов расчетных
сопротивлений стали Ry, Ru и условия ограничения
пластических деформаций в сечениях имеет свои особенности по сравнению с ранее
применявшимися методами расчета стальных конструкций. 4.7. Введение в расчеты
коэффициента надежности gu = 1,3 в значительной мере ограничивает область
использования диаграмм работы сталей. Для малоуглеродистых
пластичных сталей [sу = 220 - 240 МПа (2450
кгс/см2)] с отношением su/sу = 1,5-1,7 при расчете
растянутых элементов оказывается возможным в ряде случаев учитывать
значительное развитие неупругих деформаций и даже переход в стадию
самоупрочнения до значений e = 4-5 % (см. п. 1.19). Для сталей высокой прочности
[sу > 600
МПа (6100 кгс/см2)] с отношением su/sу =
1,15-1,20 введение коэффициента gu = 1,3 приводит к тому, что в связи с близостью
значений su и sу расчет, как правило, будет выполняться в пределах
упругости. При этом учет неупругих деформаций при расчетах растянутых элементов
не допускается. 4.8. Временное сопротивление при
растяжении характеризует полное разрушение стали. При осевом сжатии сталь
разрушить труднее, поэтому в исключительных случаях работы стали на сжатие в
расчетах допускаются высокие напряжения, близкие к временному сопротивлению
(например, при смятии торцевой поверхности при наличии пригонки). В остальных случаях осевого
сжатия расчет на прочность элементов из сталей с отношением su/sу =
1,5-1,7 следует выполнять так же, как при растяжении. В то же время для сжатых
элементов из сталей с отношением su/sу =
1,15-1,20 в отличие от растяжения расчет можно выполнять с учетом неупругих
деформаций, что обеспечит более полное использование прочностных свойств
сталей. 4.9.
Исчерпание несущей способности большинства сжатых (с учетом начальных
несовершенств) и сжато-изгибаемых элементов происходит из-за потери
устойчивости формы, которая определяется главным образом параметрами длины и
жесткости сечения. Поскольку жесткость изменяется с развитием пластических
деформаций, проверку потери устойчивости формы необходимо выполнять на основе
расчетного сопротивления Ry
для всех марок строительных сталей, что реализовано в СНиП II-23-81* (в отличие от требований отмененной главы СНиП II-В.3-72). 4.10.
Особенности учета неупругих деформаций при простом растяжении и сжатии,
изложенные в пп. 1.19 и 4.7, могут быть распространены на случай изгибаемых
элементов соответственно для растянутой и сжатой областей сечения. При этом для
сталей с отношением su/sу =
1,5-1,7 в расчетах на прочность при изгибе в ряде случаев можно учитывать
значительное развитие неупругих деформаций и переход в зону самоупрочнения. Для изгибаемых элементов из
высокопрочных сталей (su/sу = 1,15-1,20) неупругие
деформации могут учитываться только в сжатой области сечения; в растянутой -
расчет, как правило, следует выполнять в пределах упругости. Согласно пп. 5.12
и 5.18 СНиП II-23-81* расчет таких элементов
следует выполнять без учета развития пластических деформаций. 4.11.
Применение условия ограничения пластических деформаций в сечениях при расчете
изгибаемых элементов имеет цель обеспечить более полное использование
прочностных свойств стали для элемента в целом по сравнению с требованиями
отмененной главы СНиП II-В.3-72. При этом необходимо
иметь в виду, что с увеличением пластических деформаций силовые факторы в
сечении возрастают. Однако при этом снижается эффективность компоновки сечений
по условиям общей и местной устойчивости, а также жесткости элементов в целом,
что необходимо учитывать при подборе сечений минимальной площади. В связи с
этим в ряде случаев более эффективным может оказаться расчет с учетом меньших
значений пластических деформаций, определяемых назначением конструкций,
условиями их эксплуатации, а также применяемыми сталями и профилями поперечных
сечений. 4.12.
При выполнении расчетов стальных конструкций с учетом изложенных особенностей
расчет на прочность по условию пластического разрушения следует выполнять с
использованием расчетного сопротивления Ru и характеристик сечения “нетто”. При расчете конструкций на
прочность по условию ограничения пластических деформаций необходимо
использовать расчетное сопротивление Ry и, как правило, геометрические характеристики сечения “брутто” (более
подробные разъяснения этого метода расчета приведены в разд. 5). 4.13.
Изложенный подход к расчету стальных конструкций в целом характеризуется тем,
что при расчете на основе Ru большинства конструкций из сталей с отношением su/sу >
1,3 значительное развитие пластических деформаций (для пластичных
малоуглеродистых сталей даже переход в стадию самоупрочнения) предполагается
лишь на небольшой длине (например, в пределах отверстий), что не будет
сопровождаться ростом общих перемещений системы. При расчетах конструкций из
сталей с отношением su/sу <
1,3 развитие пластических деформаций в растянутых элементах или зонах
растяжения изгибаемых элементов обычно не допускается; ограниченные
пластические деформации предполагаются в сжатых элементах или в зонах сжатия
изгибаемых элементов при условии обеспечения местной и общей устойчивости. 4.14.
При существующих кривых распределения фактических значений предела текучести sу обеспеченность установленных СНиП II-23-81* расчетных сопротивлений Ry, как правило, выше 0,98, в связи с чем фактические
перемещения и деформации в конструкциях при расчетных предельных (gf > 1,0) нагрузках в целом
будут меньше определяемых по расчету, а часть конструкции при этом будет работать
в пределах упругих деформаций. 5. РАСЧЕТ ЭЛЕМЕНТОВ НА ОСЕВЫЕ СИЛЫ И ИЗГИБ
ЦЕНТРАЛЬНО-РАСТЯНУТЫЕ И ЦЕНТРАЛЬНО-СЖАТЫЕ ЭЛЕМЕНТЫ
5.1 (5.1). Согласно требованиям [1] в расчетах стальных конструкций разрешается
использовать два вида расчетных сопротивлений - по пределу текучести Ry и по временному
сопротивлению Рu. При
этом в расчетах необходимо учитывать значения отношений Ru/Ry, которые изменяются в
пределах от 1,17 до 1,70. Кроме того, следует также различать элементы, не
ослабленные и ослабленные отверстиями для болтов. Эти особенности работы стали
отражены в [1] и были учтены при формулировке требований СНиП II-23-81* по расчету на прочность, разъяснение которых
приводится в пп. 5.2-5.4 настоящего Пособия. 5.2 (5.1). При проверке прочности центрально растянутых элементов с ослаблением
сечений отверстиями для болтов не более 15 % в общем случае должны быть
выполнены следующие условия
где gи -
коэффициент, принимаемый согласно СНиП
II-23-81*; b - коэффициент, принимаемый
свыше 1,0 [11]; An -
площадь сечения “нетто”; Ru и Ry -
расчетные сопротивления, принимаемые согласно СНиП II-23-81*; А -
площадь сечения „брутто". Условие равнопрочности по
формулам (13) и (14) для центрально-растянутых элементов получит вид
где a = An/A. Из формулы (15) следует:
если Ru/Ry > gu/(ab), решающей является
проверка по формуле (14); в противном случае - по формуле (13). При a = 0,85 и b =
1,1 [11] следует, что при Ru/Ry >
1,39 достаточно выполнить проверку по формуле (14), если Ru/Ry < 1,39, то необходима проверка по
двум формулам (13) и (14). 5.3 (5.1). При ослаблении сечений отверстиями для болтов свыше 15 % формула (13) остается без изменения, а формула
(14) получит вид
где 1,18 aА -
условная площадь, вводимая в расчет при ослаблении сечения свыше 15 % (см. СНиП II-23-81*). Из условия равнопрочности
при проверках по формулам (13) и
(16) имеем
5.4 (5.1). Для упрощения практических расчетов в СНиП II-23-81* расчетные формулы (13), (14) и
(16) приведены к одной формуле с
введением соответствующего коэффициента условий работы gс:
Коэффициент условий работы gс определен из сопоставления формул (13), (14) и (16)
с формулой (18). Для большинства наиболее
широко применяемых углеродистых сталей с отношением Ru/Ry
> 1,39 находим: при a ³ 0,85 gс = 1/a; ” 0,75 £ a < 0,85 gс = 1,18. Для сталей с отношением Ru/Ry < 1,39
При наиболее вероятном
ослаблении сечения отверстиями для болтов от 8 до 25 % (a = 0,92-0,75) и Ru/Ry > 1,39 gс = 1,09-1,18. При Ru/Ry < 1,39 gс = 0,99-1,18; при этом меньшее значение gс соответствует Ru/Ry = 1,17, что выполняется
для двух марок сталей 12Г2СМФ и 12ГН2МФАЮ, приведенных в СНиП II-23-81*. С учетом изложенного в СНиП II-23-81* приняты gс = 1,1 для
сталей с пределом текучести sу £ 440 МПа (4500 кгс/см2);
gс = 1,0 - для сталей с пределом текучести sу > 440 МПа (4500 кгс/см2). С целью упрощения расчетов
на прочность сечений, ослабленных отверстиями для болтов, указанные значения
коэффициентов gс приняты и для других видов
напряженно-деформированных состояний элементов конструкций (сжатие, изгиб,
сжатие или растяжение с изгибом; см. поз. 6-8 табл. 6* СНиП II-23-81*). 5.5.
При расчете на прочность центрально-сжатых элементов необходимо учитывать
особенности работы стали на сжатие (см. п. 4.8).
В частности, расчет на прочность центрально-сжатых элементов с соединениями на
болтах класса точности А допускается выполнять как для неослабленных элементов
[1]. 5.6 (5.2). Работа растянутых элементов стальных конструкций после достижения
металлом предела текучести при Ru/Ry > gи =
1,3 допускается в ограниченных случаях, когда при значительных деформациях
конструкций не нарушается их нормальная эксплуатация. К таким конструкциям
относятся, как правило, отдельные листовые конструкции, в основном, с
равномерным распределением напряжении (например, листовые настилы, некоторые
виды трубопроводов и резервуаров и т.п.). Учитывать работу стали после
достижения предела текучести в каждом конкретном случае необходимо на основе
опыта проектирования и эксплуатации соответствующего типа конструкций. 5.7. Требования по проверке
устойчивости центрально-сжатых стержней установлены в СНиП II-23-81* на основе расчета внецентренно-сжатых стержней с
учетом влияния формы сечения, начального искривления оси, случайного
эксцентриситета сжимающей силы, а также соединительных элементов (для сквозных
стержней). Начальные искривления или
случайные эксцентриситеты приняты в соответствии с допускаемыми отклонениями,
установленными в нормах на изготовление стальных конструкций [8]. При решении поставленной
задачи был рассмотрен внецентренно-сжатый стержень, схема которого приведена на
рис. 3, а. При этом решение
выполнялось в предположении малости перемещений по деформированной схеме с
учетом пластических деформаций, а значение расчетной несущей способности
принято равным предельному значению сжимающей силы Nu, которая может быть воспринята элементом (рис. 3, б). Форма изогнутой оси принималась по
полуволне синусоиды. Рис.
3. К расчету сжатых стержней а - расчетная схема; б - кривая состояния равновесия 5.8 (5.3). В СНиП II-23-81* методика
практических расчетов центрально-сжатых элементов приведена с использованием
коэффициентов устойчивости при центральном сжатии j (коэффициентов продольного изгиба), которые
вычислены с учетом рекомендаций п. 5.7
настоящего Пособия в зависимости от условной гибкости При вычислении значений
коэффициентов j типы поперечных сечений
сжатых элементов принимались в соответствии с табл. 73 СНиП II-23-81*, а начальные несовершенства еb - по формуле
где i -
радиус инерции сечения; l - расчетная длина элемента. При нормировании
коэффициентов j определялась также критическая сила упругих
идеальных стержней по методу Эйлера. Окончательные значения коэффициентов j принимались наименьшими из
двух: вычисленных с учетом начальных несовершенств или по методу Эйлера с
введением коэффициента надежности gе = 1,3 Полученные таким образом
значения коэффициентов j для различных форм
поперечных сечений были осреднены и аппроксимированы с помощью формул (8)-(10) СНиП II-23-81*, на основании которых для
различных значений расчетных сопротивлений Ry
была составлена табл. 72 СНиП II-23-81*. Анализ значений
коэффициентов j позволяет использовать в
расчетах и более простые приближенные зависимости (с точностью до 1,5 %)
следующего вида:
Значения j, полученные по формулам
(20), приведены в табл. 11. Таблица 11
Примечание. Указанные значения коэффициентов j для элементов из стали с пределом текучести до 390 МПа (4000 кгс/см2) определены по формулам (20), свыше 390 МПа (4000 кгс/см2) - по разд. 5 СНиП II-23-81* при sу = 430 МПа (4400 кгс/см2). 5.9 (5.5). В основу проверки
изгибно-крутильной формы потери устойчивости тонкостенных стержней принята
теория В. З. Власова. В
общем случае условие потери устойчивости шарнирно опертого центрально-сжатого
упругого тонкостенного стержня имеет вид
где
здесь aх и ау - координаты центра изгиба относительно осей
соответственно х-х и у-у. Для стержня с одной осью
симметрии у-у (см. рис. 1 СНиП II-23-81*) аy
= 0, при этом из формулы (21) получим
Разделив на Ny Nw r2 все члены уравнения (22),
получим
Введем обозначения с =
N/Ny; d = Ny/Nw [12]. С учетом этих обозначений из формулы (23)
получим (1 - с)(1 - сd) - с2b2 = 0, (24) где Из уравнения (24) находим
После простых преобразований
зависимости (25) получим
В практических расчетах по
формуле (26) учитывается частичное стеснение депланации опорных сечений
введением коэффициента 2 в первый член числителя формулы для Nw [см. формулу (21)], чем приближенно оцениваются
фактические условия в узлах стержневых конструкций. В окончательном виде с
использованием безразмерных величия эта формула приведена в СНиП II-23-81* под номером (12). Формула (11) СНиП II-23-81* основана на предположении,
что соотношение критических сил при работе элемента за пределом упругости
принято таким же, как при работе его в пределах упругости. 5.10 (5.5). Пример расчета центрально-сжатого тонкостенного стержня П-образного
сечения (см. рис. 1, а СНиП II-23-81*) с параметрами b = b/h = 0,5 и h/t = 15. Площадь А и моменты инерции сечения Ix и Iу равны:
Величины, входящие в формулу
(12) СНиП II-23-81*, равны:
Значения коэффициентов с для
различных гибкостей lу приведены в табл. 12, в
которой обозначения приняты в соответствии с формулой (12) СНиП II-23-81*. Таблица 12
5.11 (5.6). Влияние податливости соединительных элементов на снижение жесткости
сквозного сжатого стержня в расчетах приближенно учитывается введением
приведенной гибкости lef, превышающей гибкость стержня lу = Iy/iy, вычисленную по
геометрической длине и радиусу инерции При достаточно большом числе
панелей (свыше 8) из решения задачи устойчивости шарнирно опертого идеально
упругого сквозного стержня (рис. 4) коэффициент приведенной длины получен в
следующем виде [13]:
где g1 = d/lb -
угол сдвига, зависящий от типа соединительных элементов. Рис. 4. Шарнирно опертый сквозной стержень Формулы для определения g1 и m при различных схемах
соединительных элементов, полученные по правилам определения перемещений в
рамных и стержневых системах [13], приведены в табл. 13. Для схем решеток типа 3-5 в соответствии с рис. 2 СНиП II-23-81* имеем
Для схемы решетки типа 2 получим
При подстановке значений a в формулы табл. 13 получим
формулы, приведенные в табл. 7 СНиП
II-23-81*. Следует
отметить, что формулы табл. 13 в ряде случаев являются более строгими, чем
приближенные формулы СНиП II-23-81*, применение
которых, однако, существенно не влияет на конечные результаты. 5.12 (5.6). Формулы табл. 13 могут быть использованы при определении lеf для четырехгранного сквозного стержня с
подстановкой в них соответствующих геометрических характеристик всего стержня и
его отдельных ветвей. Однако результаты экспериментальных исследований
четырехгранных стержней с гибкостями g = 20-40 из стали с пределом
текучести sу = 250-278 МПа (2550-2830 кгс/см2)
показывают, что такой расчет в связи с наличием начальных несовершенств
приводит к завышенным значениям вычисленных предельных нагрузок. В связи с этим
в СНиП II-23-81* предлагаются условные
формулы (15), (18) и (21), в которые одновременно входят геометрические характеристики
элементов стержня для обеих плоскостей потери устойчивости. Сравнение
теоретических и экспериментальных данных показывает в этом случае достаточно
удовлетворительное соответствие результатов. 5.13 (5.6). Формулы табл. 7 СНиП II-23-81* (тип сечения 3) для определения lef для трехгранных сквозных стержней основаны на
рассмотрении их потери устойчивости в плоскостях х-х и у-у в предположении
неизменности расстояний между ветвями стержня при изгибе. 5.14 (5.6). Формулы табл. 13 настоящего Пособия получены
без учета влияния начальных несовершенств и продольных сил в ветвях на значение
угла сдвига g1. В связи с этим в СНиП II-23-81* введены ограничения на
значения гибкостей отдельных ветвей. Для стержней с планками
гибкость lb отдельной ветви, при которой влияние указанных
факторов несущественно, составляет 40. При большем значении lb формулы для g1 и m необходимо
уточнять заменой выражений (1 + 2n) и
(1 + п) соответственно на (1/b + 2n) и (1/b + n), где
5.15 (5.6). При расчете сквозных
решетчатых стержней начальные несовершенства обычно учитываются коэффициентом j в формуле (7) СНиП II-23-81* на стадии подбора сечения всего стержня и проверки
устойчивости его отдельных ветвей. В то же время имеются работы 1; 2,
в которых показано, что на несущую способность сквозного стержня с решетками
существенное влияние оказывают увеличение гибкости панели, а также начальные
искривления стержня и отдельных панелей. В связи с этим в п. 5.6 СНиП II-23-81* введены ограничения на
значения гибкостей отдельных ветвей между узлами. ______________ 1 Корчак М. Д. О влиянии начальных искривлений пояса на устойчивость решетчатого стержня // Совершенствование и развитие норм проектирования стальных строительных конструкций: Сб. науч. тр. ЦНИИСКа им. Кучеренко. - М., 1981.-С. 119-127. 2 Горев В. В., Путилин В. М. О несущей способности и деформативности сжатых сквозных стержней // Строит. механика и расчет сооружений. - 1976. - № 3. - С. 34-37. В ряде случаев при lb £ 120 эти ограничения
согласно СНиП II-23-81* могут быть сняты. При этом
требуется выполнить расчет сквозного стержня по деформированной схеме, которую
можно учесть приближенным практическим способом расчета, существо которого
сводится к следующему: если гибкость отдельной
ветви на участке между узлами при Коэффициент расчетной длины mb =
0,7 при lb приближенно учитывает
взаимодействие ветви колонны с элементами решетки, а также вероятность
одновременного совпадения расчетных значений начальных несовершенств для всего
стержня и отдельной панели ветви. 5.16 (5.7). Соединение составных стержней вплотную или через прокладки
обеспечивает совместную работу составляющих его элементов и равномерное
распределение между ними продольной силы. Для сжатых стержней длина
участка между соединениями равна 40i, что соответствует гибкости
lb =
40 в сквозных стержнях с планками. При этом влияние продольной силы на
деформирование элементов, составляющих стержень, несущественно (см. п. 5.14 настоящего Пособия). 5.17 (5.8*). Условная поперечная сила Qfic определяется как проекция продольной сжимающей силы N на ось, перпендикулярную
изогнутой оси шарнирно опертого внецентренно-сжатого с эксцентриситетом еb стержня сквозного сечения, имеющего начальное
искривление vb, в его предельном состоянии
(рис. 5) и вычисляется по формуле Qfic = Nu sin a » Nu a. (31) Рис. 5. К определению условной поперечной силы а - изогнутая ось стержня; б - идеализированное сечение Для синусоидальной формы
начального искривления и изогнутой оси стержня получим Для вычисления Nu и vu были определены предельные
параметры внецентренно-сжатого стержня идеализированного сечения, состоящего из
двух одинаковых полок, связанных между собой жесткой связью (см. рис. 5, б). Влияние решетки на предельное
значение Nu учитывалось
введением приведенной гибкости lef по формуле (17) СНиП II-23-81*. Полученные значения Qfic для различных Ry и l аппроксимированы в СНиП II-23-81* приближенной зависимостью
которая учитывает возможность недонапряжения
сквозного стержня в плоскости соединительных элементов; здесь k =
7,15 × 10-6 Значения множителя k при N/j в правой части формулы (33) для различных значений
расчетных сопротивлений Ry
и Е = 2,06 - 105 МПа
приведены в табл. 14.
5.18 (5.10). Для определения дополнительных усилий в раскосах перекрестной решетки
с целью учета влияния обжатия поясов в сквозных стержнях рассматривается один
раз статически неопределимая система, схема которой приведена на рис. 6, а. Разрез одного из раскосов дает
основную систему, схемы нагружения которой показаны на рис. 6, б,
в. Рис.
6. К расчету перекрестной решетки а - расчетная схема; б - основная система; в - дополнительное усилие в раскосе Из решения рассматриваемой задачи получено дополнительное усилие, возникающее в раскосах
Принимая Ad/As » 1 и Ad cos3 b/Ab » 0, можно получить формулу (26) СНиП II-23-81*. Принимая обозначения sаd = Nad/Ad и sn = Nb/Ab = N/A, получим
где d = lb/b. Значения отношения sad/sn для различных d приведены в табл. 15. Таблица 15
Получаемое таким образом
дополнительное усилие в раскосах от обжатия поясов стержня сжимающей силой
необходимо прибавить к усилию в раскосах от условной (или фактической)
поперечной силы Q. 5.19 (5.11). Расчет стержней,
предназначенных для уменьшения расчетной длины сжатых элементов, необходимо
выполнять на усилие, равное Qfic и определяемое с использованием данных табл. 14 и формулы (33) в зависимости от продольной силы N и коэффициента продольного изгиба j для основного подкрепляемого
элемента. Расчет распорок,
предназначенных для уменьшения расчетной длины колонн в направлении вдоль
здания (из плоскости рам), при наличии нагрузок от мостовых кранов допускается
выполнять на усилие, определяемое по формуле (33), в которой значение N принимается равным сумме продольных сил в двух соседних колоннах. ИЗГИБАЕМЫЕ ЭЛЕМЕНТЫ
5.20 (5.14*). В балках, рассчитываемых в пределах упругих деформаций, необходимо
проверять прочность стенки при сложном напряженном состоянии путем определения
обобщенного напряжения (интенсивности напряжений) на основе энергетической
теории прочности по формуле (33) СНиП
II-23-81*.
Обобщенное напряжение, вычисляемое по этой формуле, сравнивается с расчетным
сопротивлением, увеличенным на 15 %, что предполагает развитие локальных
неупругих деформаций в стенке. Указанный расчет необходимо
выполнять в первую очередь для проверки стенок двутавровых балок в месте
соединения стенки с верхним поясом. При этом в стенках разрезных балок
напряжения sx и sу обычно имеют одинаковые знаки, в то время как в
сечениях у опор неразрезных балок эти напряжения могут иметь разные знаки, что
необходимо учитывать при пользовании формулой (33) СНиП II-23-81*. 5.21 (5.15). Для определения критических напряжений jbRy при потере устойчивости
балок двутаврового сечения с двумя осями симметрии, изгибаемых в плоскости
стенки, были использованы результаты работ С. П. Тимошенко [13], которые для
практических расчетов представлены в СНиП II-23-81* в виде формул (34) и (174). Необходимо подчеркнуть,
что в работе [13] исследовались идеальные упругие балки. Для расчета реальных
стальных балок в формуле (34) СНиП
II-23-81* влияние
начальных несовершенств (в частности, начального искривления оси балки в
плоскости наименьшей жесткости) учтено при выводе формул для коэффициента Y, а также введением
коэффициента условий работы gс (см. поз. 4 табл. 6* СНиП II-23-81*). Коэффициенты в табл. 77 СНиП II-23-81* приведены для случая
шарнирного опирания в плоскости наименьшей жесткости и свободной депланации
концов расчетного участка балки. Значения Y вычислены в предположении,
что Iу/Iх £ 1. Если отношение Iу/Iх не очень мало, то значения Y следует умножать на Для балок двутаврового
сечения с одной осью симметрии коэффициенты j1 и j2, определяемые по формулам (177) и (178) СНиП II-23-81*, были получены в работе
[14] на основе использования уравнений В. З. Власова при указанных граничных
условиях. 5.22 (5.15). Для случая, когда
критические напряжения при потере устойчивости балок превышают предел
пропорциональности, методика расчета разработана на основе исследования
соотношения между критическим напряжением неограниченно упругого
центрально-сжатого стержня scr и действительным напряжением s следующего вида:
В формуле (36) предел
пропорциональности принят равным 0,85sy, а отношение s/sу =
1 при scr/sy = 2,42, что эквивалентно
отношению sy/scr = Еr/Е = 0,412 (где Еr - приведенный модуль). Для балок двутаврового
сечения с двумя осями симметрии критические напряжения примерно пропорциональны
значению jb =
0,68 +0,21j1 при j1 > 0,85. (37) Балки двутаврового сечения с
одной осью симметрии исследованы в [14]. При этом была принята та же методика,
что и для сечений с двумя осями симметрии, но значения отношения Еr/Е
принимались различными для верхнего и нижнего поясов балки. На основе этих
исследований для практических расчетов рекомендуется табл. 81 СНиП II-23-81*. 5.23 (5.16*). Требование надежной связи сжатого пояса балки со сплошным жестким
настилом, когда не нужна проверка устойчивости балок, должно быть предусмотрено
в проектах строительных конструкций и производства работ. При устройстве закреплений
сжатого пояса в отдельных точках (узлы продольных или поперечных связей, точки
крепления жесткого настила) такие закрепления следует рассчитывать на
фактическую или условную поперечную силу в горизонтальной плоскости. При этом
каждая точка закреплений предназначена для уменьшения расчетной длины сжатого
пояса балки (см. п. 5.19 настоящего
Пособия). При непрерывном прикреплении
сжатого пояса балки к жесткому настилу это прикрепление следует рассчитывать на
максимальное значение эквивалентной поперечной нагрузки, действующей на пояс в
горизонтальной плоскости [13]:
где N - продольная сжимающая сила; vb -
начальное искривление пояса; vu -
искривление пояса при действии сжимающей силы N; l -
пролет балки. С учетом формул (32) и (38) получим
При плоском и
профилированном металлических настилах или волнистой стали надежной связью
является соединение их со сжатым поясом балки сваркой на болтах или дюбелях. Сплошной просечно-вытяжной
настил следует приваривать к сжатому поясу балки в соответствии с требованием
ГОСТ 8706-78* о защемлении настила. При этом листы настила необходимо
располагать просечкой поперек пролета (перпендикулярно оси балки). Для сборных железобетонных
плит из различных бетонов под надежной связью следует понимать крепление
закладных деталей плит к сжатому поясу балки сваркой или на болтах. При монолитных
железобетонных плитах надежной связью может служить приварка арматуры или
специальных закладных деталей к сжатому поясу балки либо замоноличивание этого
пояса в слое бетона толщиной не менее 20 мм. При устройстве прикреплений
необходимо учитывать конструктивные требования для применяемого вида соединений
(минимальные размеры швов, расстояния между болтами и от края элемента и т.д.). 5.24 (5.16*). Наибольшие значения условной гибкости верхнего пояса балки
Для получения значений lef/b значения 5.25 (5.17, 5.18). При изгибе балки в двух главных плоскостях потеря устойчивости
выражается достижением предельной нагрузки (максимума на кривой состояний
равновесия). В этом случае изгиб в обеих плоскостях и кручение возникают с
самого начала нагружения и, постепенно возрастая, приводят к развитию
пластических деформаций и исчерпанию несущей способности. Для двутавровых балок,
рассчитываемых по формуле (38) СНиП
II-23-81*, проверку
устойчивости при двухосном изгибе можно выполнять согласно рекомендациям ЕКМК
[15], полученным как частный случай из уравнения взаимодействия для стержня,
сжатого с двухосным эксцентриситетом, по формуле
При приложении нагрузки,
действующей в плоскости, параллельной плоскости х-х, только к одному (верхнему) поясу балки во втором члене формулы
(40) следует принимать изгибающий момент My,f и момент сопротивления Wy,f соответственно для этого (верхнего) пояса балки. В
этом случае расчет следует выполнять по формуле
5.26 (5.18). Расчет статически
определимых изгибаемых элементов, несущих статическую нагрузку, может
выполняться по ограниченным пластическим деформациям в соответствии с
предложением, выдвинутым Н. С. Стрелецким. В СНиП II-23-81* это предложение реализовано в виде коэффициентов сi > 1, вводимых к упругим моментам сопротивления
сечений. При определении коэффициентов сi, (табл. 66 СНиП II-23-81*) в качестве количественного критерия было принято
достаточно большое ограничение пластических деформаций с При одновременном действии в
сечении момента М и поперечной силы Q учитывается кривая
взаимодействия их предельных значений [16], в связи с чем вводимое в расчет
отношение c1/c для двутавровых сечений при
0,5Rs < t £ 0,9Rs, [формула (43) СНиП II-23-81*] не должно превышать
значений, приведенных в табл. 17 и вычисленных по формулам (43) и (44) СНиП II-23-81*.
При этом значение
коэффициента с1 не должно
быть меньше единицы; в противном случае расчет необходимо выполнять в пределах
упругой работы стали по формулам (28) и (29) СНиП II-23-81*. При наличии в балке протяженной
зоны чистого изгиба, когда развитие пластических деформаций предполагается не в
одном сечении, а на определенном участке ее длины, с целью ограничения общих
перемещений значение предельного момента уменьшается и принимается равным
полусумме предельных моментов при работе сечения в пределах и за пределом
упругости. Методика расчета балок с
учетом ограниченных пластических деформаций открывает новые возможности для их
дальнейшей оптимизации. Для этого в п. 5.18 СНиП II-23-81* указано, что допускается принимать меньшие значения
коэффициентов сi, соответствующие меньшим
значениям пластических деформаций. Это позволяет рассчитывать балки при
различных значениях ограниченных деформаций, что практически важно для
получения оптимальных сечений с учетом назначения элемента, условий
эксплуатации, конструктивного решения, формы сечения и соотношений его размеров
и т.д. При этом проверку прочности сечения, местной устойчивости пластинок
этого сечения, общей устойчивости балки и ее жесткости следует выполнять в
зависимости от значения принимаемой деформации, правильный выбор которой
обеспечит минимум площади сечения. Таким образом, основной задачей расчета с
учетом ограниченных деформаций является проектирование балок минимальной массы 1. __________ 1 Бельский Г. Е. Оптимизация изгибаемых элементов на основе деформационного критерия // Строит. механика и расчет сооружений. - 1986. - № 2.- С. 8-11. 5.27 (7.5). Методика расчета стенок балок на устойчивость с учетом пластических
деформаций основана на результатах решения задачи об устойчивости пластинки при
совместном действии нормальных и касательных напряжений. Проверка устойчивости
стенки заключается в сравнении изгибающего момента М для расчетного отсека, вычисленного в соответствии с указаниями
п. 7.2* СНиП II-23-81*, с критическим Мcr при известных касательных напряжениях [17]. В
качестве критического принимается момент, соответствующий потере устойчивости
стенки при определенном напряженно-деформированном состоянии и условии, что
устойчивость поясных листов обеспечена. При этом предполагалось, что с
увеличением пластических деформаций степень защемления стенки в поясах
уменьшается. При значительном развитии пластических деформаций, соответствующих
критической гибкости стенки Расчет на устойчивость
стенок балок двутаврового поперечного сечения с двумя осями симметрии,
укрепленных только поперечными ребрами жесткости, следует выполнять по формуле
(78) СНиП II-23-81*, которая устанавливает
значение критического момента Мcr для всей балки. При этом в
формуле (78) СНиП II-23-81* первое
слагаемое выражает часть критического момента, воспринимаемого поясами балки Mf,cr = RyAfhefgc, а второе - часть
критического момента, воспринимаемого стенкой Mw,cr = Ryh2eftagc. При
отсутствии касательных напряжений (t = 0) максимальное значение Mw,cr = 0,24Ryh2eftagc при В табл. 18 приведены значения коэффициента a, вычисленные для различных
значений Для балок двухстенчатого
сечения с двумя осями симметрии значение критического момента, получаемого по
формуле (78) СНиП II-23-81*, необходимо
умножать на коэффициент 2,0 и принять в этой формуле Аw

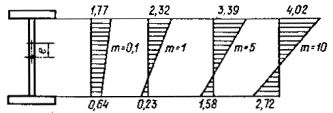

= 2heft. 5.28 (7.5). Стенки балок асимметричного сечения (с более развитым сжатым поясом),
укрепленные только поперечными ребрами жесткости, работают в условиях
совместного действия внецентренного растяжения и сдвига. Исследование работы
таких стенок за пределом упругости [17] показали, что при проверке их
устойчивости расчетную высоту можно принимать равной удвоенной высоте сжатой
зоны, так как влияние остальной растянутой зоны стенки на ее устойчивость
незначительно. Если в сжатой зоне стенки не возникает пластических деформаций
[выполняются условия (28), (29), (31) СНиП II-23-81*], то ее устойчивость можно проверять по формуле
(74) СНиП II-23-81*, принимая hef = 2h1 (где h1 -
высота сжатой зоны). Необходимо отметить, что появление пластических деформаций
в растянутой зоне (s = M/Wmin > Ry) нарушает линейный закон
распределения напряжений в сечении. С учетом этого фактора высоту сжатой зоны h1 и напряжения на кромке стенки следует определять из
уравнений, соответствующих напряженно-деформированному состоянию в расчетном
отсеке. Если напряжения в поясах балки асимметричного сечения равны Ry, то устойчивость ее стенки
при ограничениях, указанных в п. 7.5 СНиП II-23-81*, можно проверить по формуле
где A1 и A2 - соответственно площади
сжатого и растянутого поясов;
a -
коэффициент, определяемый по формуле (78) СНиП II-23-81* или принимаемый по табл. 18 настоящего Пособия. Для балок двухстенчатого
сечения значение критического момента, получаемое в правой части формулы (42),
необходимо умножать на коэффициент 2,0 и принять в этой формуле Аw = 2heft. 5.29 (7.24). Расчет на устойчивость поясных листов (полок) балок с учетом развития
пластических деформаций рекомендуется выполнять в предположении их шарнирного
опирания по линии соединения поясов со стенкой при условии, что длина полуволны
пластинки равна 3bef (где bef - расчетная ширина свеса).
Наибольшие значения отношения bef/t, приведенные в табл. 30 СНиП II-23-81*, получены из условия
равноустойчивости стенки и сжатого пояса балки при чистом изгибе, так как в
этом случае деформации сжатого пояса достигают максимальных значений. При действии касательных
напряжений в расчетном отсеке балки отношения bef/t
могут быть увеличены и приняты по табл.
19 настоящего Пособия, в которой учитывается уменьшение деформаций в поясе
за счет касательных напряжений в стенке. Минимальные значения
условной гибкости для свесов при чистом изгибе
5.30 (5.20). Для балок, изгибаемых в плоскости наибольшей жесткости и
рассчитываемых с учетом развития пластических деформаций, необходимо обеспечить
их общую устойчивость из плоскости изгиба. При этом более высокий уровень
развития пластических деформаций в балках (что связано с увеличением
коэффициентов сi), требует более частой
развязки сжатого пояса в горизонтальной плоскости вплоть до непрерывного его
закрепления жестким настилом. При максимальных значениях коэффициентов сi равных значениям с по табл. 66 СНиП II-23-81*, следует
уменьшать значения отношений lef/b по табл. 16 умножением на коэффициент d = 0,3 или применять
непрерывное закрепление пояса; при сi = 1,0, что соответствует
работе балки в пределах упругости, значения отношений lef/b следует принимать по табл. 16. Для промежуточных случаев в
СНиП II-23-81* допускается линейная
интерполяция. Указанные в п. 5.20 СНиП II-23-81* требования относятся к
случаю чистого изгиба и соответствуют принятому значению ограничения
пластических деформаций в сечении. При действии, например,
сосредоточенной силы в середине балки значения отношений lef/b могут быть увеличены на 25
% по сравнению с их значениями при чистом изгибе. 5.31 (5.22). При условиях, указанных в п. 5.22 СНиП II-23-81*, расчет неразрезных и защемленных балок может
выполняться с одновременным учетом работы сечений за пределом упругости и
соответствующего перераспределения опорных и пролетных изгибающих моментов.
Практическая методика расчета сводится к определению коэффициента
перераспределения моментов а, вводимого к наибольшему изгибающему моменту в
пролете или на опоре 1. _________ 1 Чернов Н. П. Расчет стальных неразрезных балок по ограниченным пластическим деформациям // Строит. механика и расчет сооружений. - 1980. - № 2. - С. 68-71. Формула (46) СНиП II-23-81* для определения
коэффициента а получена из условия ограничения максимальных остаточных
деформаций в сечении значением В соответствии с
требованиями п. 5.22 СНиП II-23-81* допускается
принимать значения коэффициента a, соответствующие меньшему
ограничению пластических деформаций
Проверку прочности в
характерных сечениях неразрезных балок необходимо выполнять согласно
требованиям п. 5.22 СНиП II-23-81* с учетом
одновременного действия в сечении изгибающего момента M и поперечной силы Q. 5.32 (5.23). При изгибе неразрезных балок в двух главных плоскостях коэффициенты
перераспределения изгибающих моментов a необходимо определять в
каждой плоскости отдельно с учетом условий и требований, относящихся к балкам,
изгибаемым в одной плоскости. 5.33 (5.22). Рассмотрим примеры расчета неразрезных балок за пределом упругости. Пример 1. Определить значение коэффициента a для четырехпролетной балки,
нагруженной сосредоточенными силами в третях каждого пролета (рис. 7, а). Рис. 7. Перераспределение изгибающих моментов в неразрезной балке а - схема нагружения и эпюры моментов; б - эпюры моментов для свободно опертых балок Наибольший изгибающий
момент, определяемый из расчета неразрезной балки в предположении упругой
работы материала, действует на опоре 1
и его значение равно Мmах = 0,2856Рl. Найдем наибольшее значение
изгибающего момента Mef. Изгибающий момент в крайнем
пролете, вычисляемый как в свободно опертой балке (рис. 7, б), при а = 0,3333l равен M1 = 0,3333Pl. По формуле (47) СНиП II-23-81* находим
Для второй силы в этом
пролете при а = 0,6667l получим
Для промежуточного пролета
имеем M2 = 0,3333Pl;
по формуле (48) СНиП II-23-81* находим Мef = 0,5M2 = 0,3333Pl/2 =
0,1667Pl. Наибольшее значение Mef = 0,25Рl. По формуле (46) СНиП II-23-81* находим a - значение
коэффициента перераспределения моментов
Расчетное значение
изгибающего момента М равно М = aМmах =
0,9376 × 0,2856Pl = 0,2678Pl. Уменьшение изгибающего
момента за счет перераспределения моментов составляет 6,24 %. Эпюра расчетных
моментов показана на рис. 7, а
сплошной линией. Пример
2. Определить значение коэффициента a для
однопролетной статически неопределимой балки (рис. 8). Рис.
8. Эпюры моментов в однопролетной статически неопределимой балке Пластические деформации
ограничены значением Наибольший изгибающий момент
в заданной балке при упругой работе материала действует в заделке и его
значение равно Мтах =
0,125ql2. Наибольший изгибающий момент в пролете на
расстоянии а = 0,375l от левой опоры равен М = 0,07031ql2. Изгибающий момент M1 на расстоянии а
= 0,375l от левой опоры, вычисленный
как в однопролетной свободно опертой балке, равен M1 = 0,1172ql2. По формуле (47) СНиП II-23-81* находим
Значение коэффициента a определяем по формуле (44)
Расчетное значение
изгибающего момента М равно М = 0,894 × 0,125ql2 = 0,112ql2. Уменьшение расчетного
момента за счет перераспределения моментов составляет 10,6 %. Эпюра расчетных
моментов М показана на рис. 8 сплошной линией. Пример 3. Определить значение коэффициента a для однопролетной балки с
обоими защемленными концами (рис. 9). Рис. 9. Эпюры
моментов в однопролетной балке с обоими защемленными концами Наибольший изгибающий момент
в заданной балке при упругой работе материала достигается одновременно на
опорах и в пролете; его значение равно Мтах
= 0,125Pl. Изгибающий момент в
середине пролета, вычисленный как в однопролетной свободно опертой балке, равен
М3 = 0,25Pl. Согласно п. 5.22 б СНиП II-23-81* имеем a = 1. В рассматриваемой балке
перераспределения изгибающих моментов при работе материала за пределом
упругости не происходит. ЭЛЕМЕНТЫ, ПОДВЕРЖЕННЫЕ ДЕЙСТВИЮ ОСЕВОЙ СИЛЫ С ИЗГИБОМ
5.34 (5.24*, 5.25). Согласно требованиям СНиП
II-23-81* расчет на
устойчивость элементов при действии осевой силы с изгибом обычно выполняется с
учетом развития пластических деформаций. При этом приближенную формулу (49) СНиП II-23-81* для проверки прочности
сечения можно считать предельным условием расчета на устойчивость при l = 0, поэтому при указанных в п. 5.24* СНиП II-23-81* условиях достаточно
ограничиться только проверкой устойчивости по формуле (51) СНиП II-23-81* В этом случае условия формулы (49) СНиП II-23-81* в принципе, должны быть удовлетворены автоматически
(рис. 10). Что касается формулы (50) СНиП II-23-81*, то проверка прочности
сечения в пределах упругих деформаций может привести к меньшим значениям
предельных нагрузок, чем проверка устойчивости по формуле (51) СНиП II-23-81* особенно для коротких стержней. Поэтому проверку
прочности сечения по формуле (50) СНиП
II-23-81*
необходимо выполнять помимо проверки устойчивости с учетом указанных в СНиП II-23-81* условий применения этой
формулы (см. рис. 10). Коэффициенты сi в формуле (49) СНиП II-23-81* установлены с учетом разъяснений, изложенных в п. 5.26 настоящего Пособия; коэффициент п характеризует “полноту” поверхностей
кривых взаимодействия для различных типов сечений (рис. 11). Рис. 10. К расчету внецентренно сжатых элементов 1 - на прочность по формуле (49) СНиП II-23-81*, 2 - на прочность по формуле (50) СНиП II-23-81*, 3-4 - области возможных значений N и М при проверке устойчивости Рис. 11. Зависимость “полноты” кривых
взаимодействия от значений коэффициента n При установлении значений
коэффициентов с(сх) в табл. 66 СНиП II-23-81* предполагалось, что изгиб элементов происходит в
плоскости у-у, а нагрузки во всех
случаях действуют сверху вниз. При установлении значений коэффициентов су принималось, что изгиб
элементов происходит в плоскости х-х.
Коэффициенты п (при My = 0) необходимо принимать с учетом того, что
эксцентриситеты приложения нагрузки во всех случаях расположены сверху схем
сечения, т.е. так же, как это показано в табл. 73 СНиП II-23-81*. Это важно при расчете несимметричных сечений
относительно оси х-х. При небольших значениях
осевой силы N/(AnRy) £ 0,1 рассматриваемые
элементы приближаются к изгибаемым, в связи с чем при их расчете необходимо
учитывать соответствующие условия и требования. 5.35 (5.27*). Расчеты на устойчивость внецентренно-сжатых и сжато-изгибаемых
элементов в плоскости действия момента, совпадающей с плоскостью симметрии
сечения, выполняются согласно общим рекомендациям, изложенным в п. 5.7 настоящего Пособия. При этом начальные несовершенства
в связи с малой вероятностью совпадения их максимальных значений с расчетным
значением эксцентриситета е = M/N в расчетах не учитываются. Расчеты выполняются с
использованием коэффициентов jе устойчивости при внецентренном сжатии, которые
получены в соответствии с расчетной схемой, приведенной на рис. 3, в зависимости от относительного эксцентриситета mеf и условной гибкости
При этом на рис. 3 вместо начального
эксцентриситета еb следует принимать расчетный
эксцентриситет е. Если еb > е,
то вместо коэффициентов jе необходимо принимать
коэффициенты j. Вычисленные по результатам
исследований внецентренно-сжатых стержней коэффициенты, необходимые для
расчета, сведены в табл. 73-75 СНиП
II-23-81*. Табл. 74 СНиП II-23-81* составлена для стержней сплошного прямоугольного
сечения, а табл. 75 СНиП II-23-81* - для сквозных
стержней идеализированного сечения из двух полос, соединенных жесткой связью в
плоскости, параллельной плоскости изгиба (см. рис. 5, б). В
табл. 73 СНиП II-23-81* приведены коэффициенты
влияния формы сечения h, с помощью которых
учитывается развитие пластических деформаций и таким образом стержни различных
типов сечений по значению предельных сил Nu приводятся к стержню прямоугольного сечения (для
которого h =
1) при одной и той же гибкости l. 5.36 (5.29). Расчетные значения изгибающего момента и продольной силы в элементе
для вычисления эксцентриситета е
определяются из расчета упругой системы по недеформированной схеме и
принимаются при одном и том же сочетании нагрузок с учетом изменения
изгибающего момента по длине элемента и условий закрепления концов элемента.
Увеличение прогибов v
внецентренно-сжатых элементов при изгибе учтено в расчете отдельного стержня по
деформированной схеме при определении предельной силы Nu (см. рис. 3) и, следовательно, коэффициентов jе. 5.37 (5.28). При расчете внецентренно-сжатых стержней, имеющих резко несимметричные
типы сечений (10 и 11 по табл. 73 СНиП
II-23-81*),
возникает опасность появления значительных деформаций со стороны растянутого
волокна. Этого нельзя допустить для стержней из сталей с пределом текучести
свыше 580 МПа (5900 кгс/см2), поскольку отношение su/sу для таких сталей сравнительно
невелико (1,17 и менее). В связи с этим для таких стержней, наряду с проверкой
их устойчивости предусмотрена проверка прочности растянутого волокна по формуле
(54) СНиП II-23-81*, в которой изгибающий
момент приближенно определяется с учетом деформированной схемы. 5.38 (5.30). При изгибе внецентренно-сжатых элементов в плоскости наибольшей
жесткости х-х (Ix > Iу), совпадающей с плоскостью симметрии, становится
возможной потеря устойчивости из плоскости действия момента при
изгибно-крутильных деформациях раньше достижения предельной силы N, принимаемой в качестве
критерия при плоской форме потери устойчивости (см. рис. 3). В этом случае проверку
устойчивости следует выполнять в плоскости наименьшей жесткости у-у как центрально-cжатого
элемента с введением коэффициента с,
учитывающего влияние изгибающего момента Мх
на пространственную потерю устойчивости стержня. В табл. 10 СНиП II-23-81* для различных типов сечений установлены
коэффициенты a и b для определения
коэффициентов с на основе результатов
теоретических и экспериментальных исследований [12]. При больших изгибающих
моментах Мx(тx ³ 10) требования СНиП II-23-81* обеспечивают переход к
случаю потери устойчивости изгибаемых элементов. При этом формула (56) СНиП II-23-81* с учетом формулы (58) СНиП II-23-81* может быть записана в
следующем виде:
5.39 (5.31). При гибкости ly >
lc = 3,14 Для внецентренно-сжатого
шарнирно опертого стержня двутаврового сечения с двумя осями симметрии,
изгибаемого в плоскости стенки, условие потери устойчивости имеет вид [12]:
где еx - эксцентриситет приложения сжимающей силы
относительно оси х-х;
Остальные обозначения
соответствуют принятым в формуле (21)
настоящего Пособия. Необходимо отметить, что для рассматриваемого сечения аx = ay = 0. Из решения квадратного
уравнения (47) с использованием безразмерных параметров получена формула (60) СНиП II-23-81* для определения
коэффициента с = N/Ny. Таким же образом получена
формула (173) СНиП II-23-81* для вычисления
коэффициентов с для двутавровых и
тавровых сечений с одной осью симметрии. Для приближенной оценки
фактических условий закрепления концов стержней в формулах (60) и (173) СНиП II-23-81* учитывалось частичное
стеснение депланации опорных сечений введением коэффициента 2 в первый член
формул для определения коэффициента m (см. также п. 5.9 настоящего Пособия). 5.40 (5.31). Пример определения коэффициентов с
для внецентренно-сжатого тонкостенного стержня двоякосимметричного двутаврового
сечения, имеющего соотношения размеров: h = 60t, b = 0,5h, t1 = 2t
(рис. 12). Рис. 12. Двутавровое
сечение Вычисляем геометрические характеристики сечения: A = 60t × t + 30t × 2t × 2 = 180t2;
It = 0,433 [2 × 30t(2t)3 + 60t × t3] = 234t4. Значения r и m,
входящие в формулу (60) СНиП II-23-81* равны:
m =
2 + 0,564 × 10-4ly2. Значения коэффициентов с для различных гибкостей и
эксцентриситетов приведены в табл. 20. 5.41 (5.33). При расчете сквозных внецентренно-сжатых стержней необходимо выполнять
проверку устойчивости всего стержня согласно п. 5.27* СНиП II-23-81* с учетом рекомендаций п. 5.15 настоящего Пособия, а также отдельных ветвей как в
плоскости изгиба в пределах панели, так и из плоскости изгиба всей ветви с
учетом ее раскрепления в направлении, перпендикулярном плоскости соединительных
элементов. Таблица 20
Проверка устойчивости отдельных ветвей должна обеспечивать сквозной стержень от преждевременного исчерпания несущей способности, при этом допускается учитывать взаимодействие элементов решетки и диафрагм жесткости с ветвями колонны. При определении расчетной
длины ветвей в обеих плоскостях допускается учитывать переменность продольной
силы по длине ветви за счет изменения изгибающего момента (см. разд. 6
настоящего Пособия). 5.42 (5.34). Задача устойчивости стержня, сжатого с изгибом в двух главных
плоскостях, сводится к определению предельной точки на кривой состояний
равновесия с учетом работы стали за пределом упругости. В связи со сложностью
решения задачи результаты, пригодные для практического использования, получены
лишь для определенных типов сечений с одинаковыми эксцентриситетами на концах.
Важное значение для оценки надежности теоретических результатов имеют
экспериментальные исследования [12]. 5.43 (5.34). В связи с тем, что для случая сжатия с изгибом в одной из главных
плоскостей в СНиП II-23-81* приведены
достаточно точные способы расчета с помощью табл. 74, 73 и 10 коэффициентов
соответственно je и с, оказалось целесообразным расчет таких же стержней, но сжатых с
двухосным эксцентриситетом, выполнять с использованием указанных таблиц. Для двутавровых сечений с
одной осью симметрии этот подход реализован использованием формулы (62) СНиП II-23-81* в которой при hту < тx
предусмотрено ограничение jеху £ cjy, что приводит в частных
случаях при тx = 0 и ту = 0 к указанным точным решениям. 5.44 (5.34). Для стержней замкнутого или сплошного сечения с двумя осями симметрии
(трубы, брусья прямоугольного сечения) влияние кручения на предельную нагрузку
несущественно. В связи с этим проверку устойчивости таких стержней, сжатых с
изгибом в двух главных плоскостях, при
где 5.45 (5.35). При определении расчетной длины отдельных ветвей, рассчитываемых как
внецентренно-сжатые элементы по формулам (51) и (56) СНиП II-23-81* допускается учитывать переменность продольной силы
по длине ветви за счет изменения изгибающего момента Мх (см. разд. 6 настоящего
Пособия). 5.46. При
расчете изгибаемых элементов из углеродистой стали с сечениями малой высоты
(см. п. 3.7 настоящего Пособия) требуемая
толщина плиты с учетом влияния градиента напряжений определяется по формуле
где М -
изгибающий момент на единицу ширины плиты; gс - коэффициент условий
работы опорных плит, принимаемый по поз. II табл. 6* СНиП II-23-81* 6. РАСЧЕТНЫЕ ДЛИНЫ И ПРЕДЕЛЬНЫЕ ГИБКОСТИ
ОБЩИЕ ПОЛОЖЕНИЯ
6.1.
Расчетную (эффективную) длину рекомендуется принимать для расчета, главным
образом, стержневых конструкций при проверке несущей способности их отдельных
стержней. Использование
понятия расчетной длины предполагает разделение стержневых систем на отдельные
элементы, при этом необходимо учитывать взаимодействие рассматриваемого
элемента с основанием и другими элементами (в первую очередь, примыкающими к
нему в узлах). Расчетные
длины сжатых, внецентренно-сжатых и сжато-изгибаемых элементов стержневых и
рамных систем необходимо устанавливать в случаях, когда выполнить расчет
конструкций как единых систем по деформированной схеме с учетом пластических
деформаций не представляется возможным. 6.2 (6.8). Под расчетной длиной стержня обычно понимают условную длину
однопролетного стержня, критическая сила которого при шарнирном закреплении его
концов такая же, как для заданного стержня [18]. По физическому смыслу
расчетная длина стержня с произвольными закреплениями концов является
наибольшим расстоянием между двумя точками перегиба изогнутой оси, определяемым
из расчета этого стержня на устойчивость по методу Эйлера. Согласно этому определению
для установления расчетной длины необходимо применять метод расчета на
устойчивость систем с прямыми стержнями при приложении нагрузок в узлах в
предположении упругих деформаций [19]. При этом следует учитывать продольные
усилия в стержнях и, как правило, исключать из рассмотрения поперечные нагрузки
и эксцентриситеты, вызывающие изгиб стержней. При проектировании расчетную
длину стержня lef обычно определяют по
формуле lef = mI, (50) где m - коэффициент расчетной
длины, зависящий от условий закрепления концов стержня и вида нагрузки; l - геометрическая длина
рассматриваемого стержня. Для плоских стержневых систем расчетную длину сжатых стержней следует
определять как в плоскости, так и из плоскости системы (перпендикулярной ей). 6.3.
При подборе сечений стержней обычно выполняется поэлементный расчет, требующий
определения расчетной длины для каждого стержня. При этом необходимо принимать
такие расчетные схемы, которые отражают действительные условия нагружения
стержней и закрепления их концов с учетом неравномерности распределения
нагрузок между стержнями и различия их жесткостей, наличие конструктивных
элементов, обеспечивающих ту или иную форму потери устойчивости здания или
сооружения. В частности, при
практическом определении расчетной длины стоек многоэтажных рам в нормах, как
правило, используется приближенная расчетная схема в виде простейшей ячейки
независимо от числа этажей и соотношения продольных сил в стойках. Следует отметить, что
применение такой расчетной схемы не предполагает пропорционального возрастания
нагрузок на систему в целом. 6.4.
В СНиП II-23-81* значения расчетной длины
стержней для различных систем приведены, как правило, для наиболее
неблагоприятных случаев нагружения и работы системы, т.е. зачастую с некоторым
запасом. Поэтому в дальнейшем, наряду с разъяснением требований норм, будут
приведены также и более строгие расчетные схемы для определения и уточнения
значений расчетной длины на основе учета действительной работы системы и схемы
загружения. Расчетная длина стержней
одной и той же системы различна при разных сочетаниях нагрузок, хотя в п. 6.11*
СНиП II-23-81* по этому поводу имеется
упрощающее разрешение. В связи с этим при проектировании возможно уточнение
значений расчетной длины в соответствии с тем сочетанием нагрузок, при котором
выполняется подбор сечений некоторых стержней. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ДЛИН ЭЛЕМЕНТОВ
6.5 (6.9*). Коэффициенты m для определения расчетной
длины элементов постоянного сечения в зависимости от условий закрепления концов
и характера нагружения следует принимать по табл. 21 и 22.
Таблица 22
6.6.
Коэффициенты m для установления
расчетной длины элементов постоянного сечения с упругими закреплениями концов
следует определять по формулам табл. 23.
Обозначения, принятые в табл. 23:
Cm - коэффициент жесткости упругого защемления, равный значению реактивного момента, возникающего в опорном сечении при повороте его на угол, равный 1,0; Сn - коэффициент жесткости упругой опоры, равный значению реактивной силы, возникающей в опорном сечении при смещении его на 1,0. В табл. 24 приведены примеры
определения коэффициентов Сm и Сn. 6.7 (6.3*). Коэффициенты m и mz;
для установления расчетной длины lef = ml(lef,z - mzlz) пересекающихся элементов
постоянного сечения в зависимости от конструктивной схемы узла пересечения
следует определять по формулам табл. 25. Приведенные в табл. 25 расчетные схемы
соответствуют следующим случаям загружения и конструкции пересечения элементов
в узле: 1) оба элемента не
прерываются, поддерживающий элемент сжат; 2) оба элемента не
прерываются, поддерживающий элемент растянут; Таблица 24
3) рассматриваемый элемент
не прерывается, поддерживающий элемент сжат, прерывается и перекрывается
фасонкой; 4) рассматриваемый элемент
не прерывается, поддерживающий элемент растянут, прерывается и перекрывается
фасонкой; 5) рассматриваемый элемент
прерывается и перекрывается фасонкой, поддерживающий элемент растянут и не

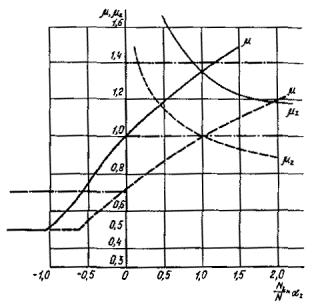

прерывается. На рис. 13 приведено сопоставление
значений коэффициентов m и mz
пересекающихся стержней, определенных по формулам табл. 25 и по табл. 12 СНиП II-23-81*. Как следует из рис. 13,
коэффициенты, согласно СНиП II-23-81*, не зависят от
соотношения усилий в стержнях и совпадают с точными значениями только при
неработающем поддерживающем стержне.
|
