ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ КАНАТЫ СТАЛЬНЫЕ КАНАТ СТАЛЬНОЙ ДВОЙНОЙ
СВИВКИ ГОСТ 3068-88 Москва ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ 1996 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Утвержден
и введен в действие Постановлением Государственного комитета СССР по стандартам
от 09.09.88 № 3131 Срок действия с 01.01.90 Ограничение
срока действия снято по решению Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 2-92) 1. Настоящий стандарт

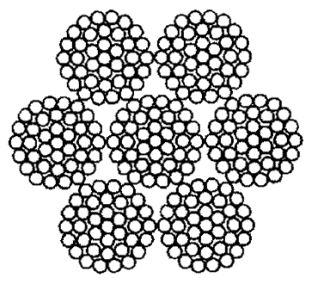

распространяется на стальные двойной свивки канаты с точечным касанием проволок
в прядях типа ТК с металлическим сердечником. Стандарт не распространяется
на канаты, применяемые на грузоподъемных кранах. 2. Канаты подразделяются: по назначению: грузовые - Г; по механическим свойствам марка ВК, марка В, марка 1; по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной
Примечания: 1. Канаты, разрывное
усилие которых приведено слева от жирной линии, изготовляют из проволоки без
покрытия и оцинкованной, справа от жирной линии - из проволоки без покрытия. По
согласованию изготовителя с потребителем канаты изготовляют из оцинкованной
проволоки. 2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм. 3. Допускается изготовление канатов с
утолщенным сердечником, при этом диаметр каната не должен выходить за пределы,
установленные ГОСТ 3241-91. (Измененная редакция, Изм. № 1). плотности
цинка: С, Ж; из оцинкованной проволоки; для жестких агрессивных
условий работы - Ж, для средних агрессивных
условий работы - С; по направлению свивки каната: правой, левой - Л; по сочетанию направленной свивки элементов каната: крестовой; по способу свивки: раскручивающиеся, нераскручивающиеся - Н; по точности изготовления: нормальной, повышенной - Т; по степени уравновешенности: рихтованные - Р, нерихтованные. Примеры условных обозначений Канат диаметром 13,0 мм,
грузового назначения, марки 1, из проволоки без покрытия, правой крестовой
свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной
группы 1770 Н/мм2 (180 кгс/мм2): Канат -13-Г-1-Н-1770
ГОСТ 3068-88 Канат диаметром 7,2 мм,
грузового назначения, марки В, оцинкованный по группе С, левой крестовой
свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной
группы 1960 Н/мм2 (200 кгс/мм2): Канат
7,2-Г-В-С-Л-Н-Т-1960 ГОСТ 3068-88 (Измененная редакция, Изм. №
1). 3. Диаметр каната и основные
параметры его должны соответствовать указанным в таблице. 4. Технические требования,
правила приемки, методы испытаний, маркировка, упаковка, транспортирование и
хранение - по ГОСТ 3241-91. |
|
|
