ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР БОЛТЫ С
УВЕЛИЧЕННОЙ ПОЛУКРУГЛОЙ ГОСТ 7801-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета
СССР по стандартам от 15 января 1981 г. № 3 срок введения установлен с 01.01.82 Проверен в 1986 г. Постановлением Госстандарта СССР от
23.06.86 № 1643 срок действия продлен до 01.01.97 Несоблюдение
стандарта преследуется по закону 1. Настоящий стандарт
распространяется на болты с увеличенной полукруглой головкой и усом класса

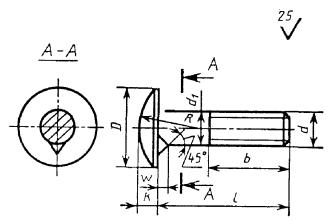

точности С с номинальным диаметром резьбы от 6 до 20 мм. (Измененная редакция, Изм. № 1). 2. Конструкция и размеры болтов
должны соответствовать указанным на чертеже и в табл. 1 и 2. Таблица 1 мм
Пример условного
обозначения болта с
диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм,
класса прочности 3.6, с цинковым покрытием толщиной 6 мкм, нанесенным способом
катодного восстановления, хроматированным: Болт M12´60.36.016 ГОСТ 7801-81 Таблица 2 мм
1, 2. (Измененная редакция,
Изм. № 1). 3. Резьба - по ГОСТ
24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ
27148-86. Концы болтов - по ГОСТ 12414-66. (Измененная редакция, Изм. № 1,
2). 3а. Радиус под головкой - по ГОСТ
24670-81. 3б. Допуски и методы контроля
размеров и отклонений формы и расположения поверхностей - по ГОСТ
1759.1-82. По согласованию между
изготовителем и потребителем допускается изготовлять болты с полем допуска
резьбы 6е. 3в. Дефекты поверхности и методы
контроля - по ГОСТ
1759.2-82. 3а - 3в. (Введены
дополнительно, Изм. № 1). 4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру
резьбы или равен номинальному диаметру резьбы. 5. Технические требования - по ГОСТ
1759.0-87. Механические свойства болтов должны соответствовать классам
прочности 3.6, 4.6, 4.8, 5.6 и 5.8. (Измененная редакция, Изм. № 1). 6. Теоретическая масса болтов
указана в справочном приложении. ПРИЛОЖЕНИЕ Справочное
|
|
|
