Таблица 2- Предельные отклонения по толщине лент

В миллиметрах

4.2.3 Ленты, изготовляемые прокаткой требуемой ширины, шириной до 300 мм должны быть с интервалом 5 мм, а ленты шириной свыше 300 до 500 мм - с интервалом 50 мм.

4.2.4 Ленты толщиной от 0,25 до 4,0 мм, шириной менее 1000 мм могут изготовляться продольной разрезкой лент шириной свыше 1000 мм.

4.2.5 Ленты, получаемые продольной разрезкой, изготовляют шириной: 300, 321, 340, 350, 360, 366, 390, 400, 430, 496, 500, 560, 570, 600, 630 мм.

4.2.6 Предельные отклонения по толщине лент, изготовляемых продольной разрезкой, должны соответствовать предельным отклонениям по толщине лент шириной 1500 мм.

4.2.7 Ленты, изготовляемые прокаткой требуемой ширины, толщиной до 3,0 мм включительно при ширине до 1000 мм включительно изготовляют с обрезкой кромок и утолщенных концов.

Толщина концов лент после обрезки утолщенных концов не должна превышать номинальной.

Допускается изготовление лент шириной от 800 до 900 мм прокаткой требуемой ширины из алюминиевых сплавов без обрезки кромок и утолщенных концов.

4.2.8 Предельные отклонения по ширине обрезанных лент толщиной до 3,0 мм и шириной до 1000 мм в зависимости от толщины должны соответствовать указанным в таблице 3.

Таблица 3- Предельные отклонения по ширине лент

В миллиметрах

4.2.9 Ленты, изготовляемые прокаткой требуемой ширины, всех толщин при ширине свыше 1000 мм изготовляют без обрезки кромок и утолщенных концов.

4.2.10 Предельные отклонения по ширине лент без обрезки кромок и утолщенных концов, изготовляемых прокаткой требуемой ширины, должны быть:

- не более +50 мм - для алюминия всех марок и алюминиевых сплавов марок ММ, АМц, АМцС, АМг2;

- не более +80 мм - для алюминиевых сплавов марок АМг3, АМг5, АМг6, АВ, Д1, Д12, Д16, В95, В95-1, 1915.

4.2.11 Ленты в рулонах изготовляют длиной, полученной из прокатанной заготовки.

В рулоне при толщине ленты 1,0 мм и менее допускается не более двух обрывов, а при толщине ленты более 1,0 мм обрывы не допускаются.

Для лент без обрезки кромок и утолщенных концов количество утолщенных концов в рулоне не должно превышать двух при отсутствии обрывов. При каждом обрыве допускается дополнительно по два утолщенных конца.

Допускается изготовление рулона сваркой нескольких рулонов. В рулоне допускается не более двух сварных швов. В месте сварного шва допускается утолщение не более 3% номинальной толщины ленты.

4.2.12 Внутренний диаметр рулонов должен быть для обрезанных лент и лент без обрезки кромок (500±10) мм или (750±10) мм.

Ленты толщиной 0,5 мм и менее допускается наматывать на шпули. При этом внутренний диаметр рулона должен быть: (70±5), (100±5), (250±2), (280±2), (290±10), (300±2) и (500±2) мм.

4.2.13 Телескопичность рулонов не должна превышать:

- плюс 10 мм - для обрезанных по кромкам лент;

- плюс 40 мм - для необрезанных по кромкам лент.

4.2.14 Теоретическую массу M_теор 1 м² ленты, кг, шириной от 40 до 500 мм вычисляют по формуле

                                               (1)

теоретическую массу 1 м длины ленты, кг, шириной 600 мм и более вычисляют по формуле

                                 (2)

где Н_макс, Н_мин - наибольшие и наименьшие размеры по толщине, мм;

В_макс, В_мин - наибольшие и наименьшие размеры по ширине, мм;

g - плотность алюминиевого сплава, г/см³.

Теоретическая масса ленты вычислена при плотности 2,85 г/см³, что соответствует плотности алюминиевых сплавов марок В95 и В95-1 и приведена в приложении А.

Для вычисления теоретической массы лент из алюминия и алюминиевых сплавов других марок следует пользоваться переводными коэффициентами, указанными в приложении Б.

4.2.15 Марку и состояние материала, плакировку, размеры и точность изготовления лент потребитель указывает в заказе. При отсутствии требований в заказе точность изготовления определяет изготовитель.

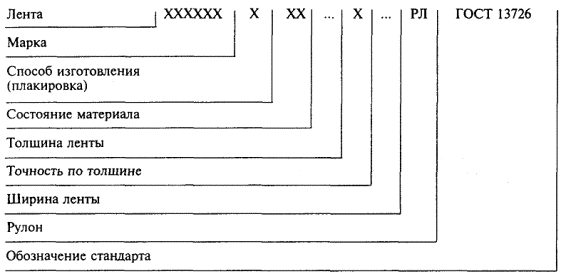

Условные обозначения лент при заказе проставляют по схеме:

Примеры условных обозначений:

Лента из алюминиевого сплава марки Д16 с нормальной плакировкой в отожженном состоянии, толщиной 2,0 мм, шириной 1200 мм, нормальной точности изготовления, в рулоне (РЛ):

Лента Д16.А.М 2´1200´РЛ ГОСТ 13726-97

То же, повышенной точности изготовления:

Лента Д16.А.М 2П´1200´РЛ ГОСТ 13726-97

Лента из алюминия марки АД0, без плакировки, в отожженном состоянии, толщиной 0,8 мм, шириной 300 мм, нормальной точности изготовления, в рулоне (РЛ):

Лента АДО.М 0,8´300´РЛ ГОСТ 13726-97

То же, в нагартованном состоянии:

Лента АД0.Н 0,8´300´РЛ ГОСТ 13726-97

4.3 Характеристики

4.3.1 Базовое исполнение

4.3.1.1 Ленты изготовляют из алюминия и алюминиевых сплавов всех марок, указанных в 4.1, нормальной точности изготовления, без плакировки, с технологической или нормальной плакировкой.

Толщина и ширина лент, а также предельные отклонения по ним должны соответствовать значениям, приведенным в таблицах 1, 2, 3.

4.3.1.2 По состоянию материала ленты изготовляют в соответствии с требованиями, указанными в таблице 1.

4.3.1.3 Для плакировки лент, в зависимости от марки плакируемого сплава, применяют алюминиевые сплавы, химический состав которых приведен в таблице 4.

Таблица 4- Химический состав плакирующего сплава

4.3.1.4 Толщина плакируемого слоя на каждой стороне ленты, в зависимости от ее толщины, должна соответствовать значениям, приведенным в таблице 5.

Таблица 5- Толщина плакирующего слоя

4.3.1.5 Ленты с обрезанными кромками должны быть обрезаны ровно. На кромках обрезанных лент не допускаются заусенцы и расслоения.

На кромках необрезанных лент допускаются: рваная кромка, закат металла, царапины и другие дефекты, обусловленные способом производства.

4.3.1.6 Серповидность лент, изготовляемых прокаткой требуемой ширины, толщиной до 3,0 и шириной до 1000 мм не должна превышать 3,0 мм на 1 м длины лент.

4.3.1.7 Механические свойства лент при растяжении должны соответствовать требованиям, приведенным в таблице 6.

Таблица 6- Механические свойства лент при растяжении

4.3.1.8 Поверхность лент должна быть глянцевой или матовой, без трещин, рванин, расслоений, надрывов, сквозных отверстий, пузырей пережога, плен, пятен коррозионного происхождения, диффузионных пятен (на лентах толщиной более 0,6 мм с нормальной плакировкой), шлаковых включений, обнаженных от плакировки участков (на лентах с нормальной плакировкой).

На поверхности лент не допускаются пятна и полосы от пригоревшей смазки во всех состояниях материала лент, кроме отожженного, четвертьнагартованного, полунагартованного и тричетвертинагартованного.

Величина зерна лент из алюминиевого сплава марки АМц, определяемая шероховатостью поверхности образцов, подвергнутых растяжению, не должна превышать величину, указанную в эталоне, согласованном между изготовителем и потребителем. Величина зерна обеспечивается технологией изготовления.

4.3.1.9 На поверхности лент допускаются:

- металлические мелкие закаты, надиры, пузыри, царапины, насечки, потертость, отпечатки от валков (в виде вмятин, выпуклостей, заалюминивания и «елочки»), забоины и другие дефекты, обусловленные способом производства, не перечисленные в 4.3.1.8, если глубина их залегания не выводит ленту за пределы половины минусового предельного отклонения по толщине;

- цвета побежалости, пятна и полосы от эмульсии, а также налет темного и серого цветов от смазочно-охлаждающей жидкости и отпечатки от валков в виде светлых и темных полос (без надрывов), идущих вдоль прокатки;

- отдельные следы от зачистки поверхности лент шлифовальной шкуркой на бумажной основе зернистостью не крупнее 6 по ГОСТ 6456 или шлифовальной шкуркой на тканевой основе зернистостью не крупнее 6 по ГОСТ 5009 на глубину не более половины толщины плакирующего слоя, для неплакированных лент - на глубину не более половины предельного отклонения по толщине ленты, а для лент с симметричными отклонениями по толщине - не более минусового отклонения по толщине ленты.

Площадь зачищенных поверхностей не должна превышать 100 см²/м³.

4.3.2 Исполнение по требованию потребителя

4.3.2.1 Ленты изготовляют из алюминия и алюминиевых сплавов всех марок, указанных в 4.1, повышенной точности изготовления по толщине, без плакировки, с технологической или нормальной плакировкой.

Размеры лент и предельные отклонения по ним должны соответствовать значениям, приведенным в таблицах 1, 2, 3.

4.3.2.2 Ленты, изготовляемые прокаткой требуемой ширины, всех толщин при ширине свыше 1000 мм изготовляют с обрезкой кромок и утолщенных концов.

При этом предельные отклонения по ширине указанных лент в зависимости от толщины должны быть:

- плюс 10 мм - при толщине лент до 4,0 мм включительно;

- плюс 15 мм - при толщине лент свыше 4,0 до 10,5 мм.

4.3.2.3 Ленты в отожженном состоянии из алюминия всех марок изготовляют с временным сопротивлением не более 110 МПа (11,0 кгс/мм²).

4.3.3 Исполнение по согласованию изготовителя с потребителем

4.3.3.1 Ленты изготовляют с промежуточными размерами по толщине и ширине с предельными отклонениями как для ближайшего меньшего размера, приведенными в таблицах 2 и 3.

4.3.3.2 Ленты изготовляют с симметричными отклонениями по толщине, приведенными в таблице 2.

4.3.3.3 Допускается требования к качеству поверхности устанавливать по согласованным эталонам.

4.3.3.4 Ленты, получаемые продольной разрезкой, допускается изготовлять шириной менее 300 мм с предельными отклонениями в соответствии с 4.2.8.

4.3.3.5. На кромках обрезанных лент допускаются заусенцы. Толщина заусенцев по кромке не должна превышать 10 % номинальной толщины ленты.

4.3.3.6. Величина неплоскостности лент, изготовляемых прокаткой требуемой ширины, толщиной от 0,2 до 0,8 мм согласовывается между изготовителем и потребителем.

Пункты 4.3.3.5. - 4.3.3.6. (Введены дополнительно. Изм. № 1).

5 МАРКИРОВКА

5.1 На наружном витке каждого рулона на расстоянии не более 2000 мм от конца должна быть нанесена краской или выбита металлическим клеймом маркировка с указанием марки алюминия или алюминиевого сплава, плакировки, состояния материала, номера рулона, номера партии и клейма технического контроля предприятия-изготовителя.

5.2 Транспортная маркировка грузовых мест - по ГОСТ 14192.

5.3 Допускается проводить маркировку лент в соответствии с требованиями заказчика, оговоренными в технических условиях, договоре или контракте.

6 УПАКОВКА

6.1 Временная противокоррозионная защита и упаковка - по ГОСТ 9.510.

7 ПРАВИЛА ПРИЕМКИ

7.1 Ленты предъявляют к приемке партиями. Партия должна состоять из лент алюминия или алюминиевого сплава одной марки, одного состояния материала, одного размера (по толщине и ширине) и быть оформлена одним документом о качестве, содержащим:

- товарный знак или товарный знак и наименование предприятия-изготовителя;

- наименование предприятия-потребителя;

- условное обозначение лент;

- номер партии;

- массу нетто партии;

- результаты испытаний (для механических свойств указывают только максимальные и минимальные значения);

- дату отгрузки;

- обозначение настоящего стандарта.

7.2 Химический состав - легирующие компоненты и основные примеси - определяют на двух рулонах от партии.

Прочие примеси не определяют. Допускается изготовителю определять химический состав на каждой плавке.

7.3 Проверке размеров (по толщине и ширине) подвергают каждый рулон.

7.3.1 Допускается объем выборки для контроля размеров лент устанавливать статистическими методами по ГОСТ 18321. Планы контроля - по ГОСТ 18242. Уровень контроля П - общий. Приемочный уровень дефектности при контроле статистическими методами AGL=4%.

7.4 Для проверки качества обрезанных кромок отбирают один рулон от партии.

7.5 Контролю механических свойств при растяжении лент с обрезкой кромок и утолщенных концов подвергают один рулон от партии.

Контроль механических свойств рулонов без обрезки кромок и утолщенных концов не проводят.

Контроль механических свойств лент из сплава марки 1915 в закаленном и состаренном состояниях изготовитель проводит после 2 - 4 сут естественного старения, а потребитель - после 30 - 35 сут естественного старения.

7.6 Проверке качества поверхности подвергают каждую ленту толщиной до 3 и шириной до 1000 мм.

Проверку качества поверхности лент толщиной свыше 3 мм всех ширин, а также лент толщиной до 3 и шириной свыше 1000 мм проводят на одном рулоне от партии.

Допускается предприятию-изготовителю проводить проверку качества поверхности не реже одного раза в месяц.

7.7 Проверке серповидности подвергают каждую ленту, изготовленную прокаткой требуемой ширины, толщиной до 3 и шириной до 1000 мм.

7.8 Проверку на выявление крупнокристаллической структуры (величины зерна) на лентах из сплава марки АМц проводят на одном рулоне от партии с обрезкой кромок и утолщенных концов, подвергающемся механическим испытаниям. Проверку рулонов без обрезки кромок и утолщенных концов на выявление крупнокристаллической структуры не проводят.

7.9 При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяют на всю партию.

При неудовлетворительных результатах повторных испытаний допускается поштучный контроль, результат которого является окончательным.

8 МЕТОДЫ КОНТРОЛЯ

8.1 Для анализа химического состава от каждого отобранного по 7.2 рулона вырезают по одному образцу.

Отбор и подготовку проб для анализа химического состава проводят по ГОСТ 24231.

8.2 Анализ химического состава лент из алюминия проводят химическим методом по ГОСТ 25086, ГОСТ 12697.1 - ГОСТ 12697.14 или спектральным методом по ГОСТ 3221, лент из алюминиевых сплавов - химическим методом по ГОСТ 25086, ГОСТ 11739.1 - ГОСТ 11739.24 или спектральным методом по ГОСТ 7727.

При возникновении разногласий в оценке химического состава анализ проводят химическим методом.

8.3 Контроль размеров

8.3.1 Измерение толщины ленты проводят на каждом отобранном по 7.3 рулоне на расстоянии не менее 10 мм от кромки микрометром по ГОСТ 6507 или ГОСТ 4381.

8.3.2 Ширину лент измеряют рулеткой по ГОСТ 7502.

8.4 Контроль качества обрезанных кромок проводят визуально без применения увеличительных приборов.

8.5 Серповидность лент измеряют в соответствии с ГОСТ 26877 поверочной линейкой по ГОСТ 8026 и измерительной линейкой по ГОСТ 427.

8.6 Осмотр поверхности лент проводят без применения увеличительных приборов. Глубину залегания дефектов измеряют профилометром по ГОСТ 19300 или индикаторным (специальным) глубиномером по нормативному документу.

8.7 Отбор образцов для механических испытаний проводят по ГОСТ 24047.

Для испытания на растяжение отбирают не менее двух образцов от каждого испытываемого рулона.

Образцы для испытания на растяжение вырезают из лент шириной свыше 200 мм поперек направления прокатки после обрезки утолщенного конца.

Испытание на растяжение лент толщиной свыше 0,8 до 2,5 мм проводят по ГОСТ 11701 на пропорциональных плоских образцах типа I или II, а лент толщиной от 3,0 до 10,5 мм - по ГОСТ 1497 на пропорциональных плоских образцах типа I или II.

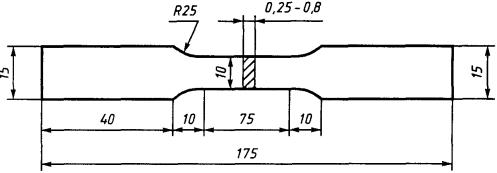

Форма и размеры образцов, вырезанных из лент толщиной 0,25 - 0,8 мм, должны соответствовать указанным на рисунке 1.

Рисунок 1

Узкие ленты шириной до 200 мм, из которых невозможно вырезать образец поперек направления прокатки, испытывают вдоль направления прокатки, при этом показатели механических свойств должны соответствовать требованиям, указанным в таблице 6.

Определение механических свойств в поперечном направлении лент шириной до 200 мм проводят методом, согласованным между изготовителем и потребителем.

8.8 Величину зерна на лентах из сплава марки АМц проверяют на одном образце, подвергнутом испытанию на растяжение. Допустимость появившейся при растяжении образца на его поверхности шероховатости определяют эталоном, согласованным между изготовителем и потребителем.

9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1 Транспортирование лент - по ГОСТ 9.510.

9.2 При хранении ленты должны быть защищены от механических повреждений, действия влаги и активных химических веществ.

При соблюдении указанных условий хранения потребительские свойства лент при хранении не изменяются.

ПРИЛОЖЕНИЕ А

(обязательное)

ТЕОРЕТИЧЕСКАЯ МАССА ЛЕНТЫ В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ И ТОЧНОСТИ ИЗГОТОВЛЕНИЯ

Таблица A.I- Теоретическая масса ленты нормальной точности изготовления

В миллиметрах

(Поправка, ИУС 9-2006)

Таблица А.2 - Теоретическая масса ленты повышенной точности изготовления

В миллиметрах

ПРИЛОЖЕНИЕ Б

(справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ТЕОРЕТИЧЕСКОЙ МАССЫ ЛЕНТЫ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Таблица Б.1
