ОСТ 26-01-64-83

Размеры в мм

Диаметр резьбы болта зажима d	Высота захвата H	L	l	Нагрузочная способность зажима Q в Н (кгс) при температуре, °С			Податливость зажима l×10⁵ в м/Н (см/кгс) при температуре, °С			Масса, кг, не более	Применяемость
Диаметр резьбы болта зажима d	Высота захвата H	L	l	от минус 70 до плюс 100	200	300	от минус 70 до плюс 100	200	300	Масса, кг, не более	Применяемость
12	44-57	62	120	9500 (950)	8550 (855)	7400 (740)	7,71×10^-3 (7,71)	8,14×10^-3 (8,14)	8,61×10^-3 (8,61)	0,43
12	54-62	62	130	9500 (950)	8550 (855)	7400 (740)	7,71×10^-3 (7,71)	8,14×10^-3 (8,14)	8,61×10^-3 (8,61)	0,44
16	48-62	73	140	18000 (1800)	16200 (1620)	14000 (1400)	7,05×10^-3 (7,05)	7,44×10^-3 (7,44)	7,88×10^-3 (7,88)	0,76
	58-80		160							0,79
	68-90		170							0,80
20	68-80	85	180	28000 (2800)	25200 (2520)	21800 (2180)	6,08×10^-3 (6,08)	6,41×10^-3 (6,41)	6,79×10^-3 (6,79)	1,22
20	78-100	85	200	28000 (2800)	25200 (2520)	21800 (2180)	6,08×10^-3 (6,08)	6,41×10^-3 (6,41)	6,79×10^-3 (6,79)	1,25
24	68-94	100	200	40000 (4000)	36000 (3600)	31200 (3120)	2,28×10^-3 (2,28)	2,41×10^-3 (2,41)	2,55×10^-3 (2,55)	2,15
	86-116		220							2,21
	100-125		220							2,26
27	82-108	106	220	53000 (5300)	47600 (4760)	41200 (4120)	1,47×10^-3 (1,47)	1,55×10^-3 (1,55)	1,64×10^-3 (1,64)	2,96
	100-125		240							3,03
	120-135		260							3,10

Примечания:

1. Высота захвата Н указана при установке зажима до затяжки болта.

2. Нагрузочная способность зажима Q - максимально допустимое усилие на рабочие поверхности зажима, состоящее из рабочего усилия и усилия предварительной затяжки болта.

(Измененная редакция, Изм. № 1).

Пример условного обозначения зажима с болтом диаметром d=12 мм, длиной l=130 мм, типа 1, покрытие окисное с промасливанием (05):

Зажим М12´130-1-0,5 ОСТ 26-01-64-83

То же, покрытие кадмиевое с хроматированием (02):

Зажим М12´130-1-0,2 ОСТ 26-01-64-83

То же, покрытие цинковое с хроматированием (01):

Зажим М12´130-1-01 ОСТ 26-01-64-83.

(Измененная редакция, Изм. № 1).

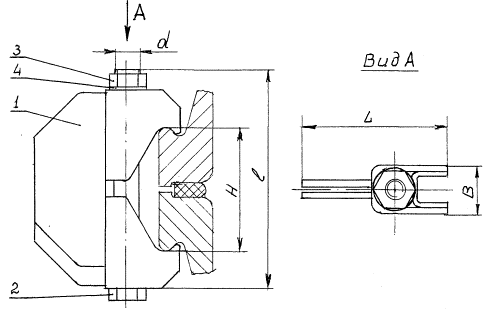

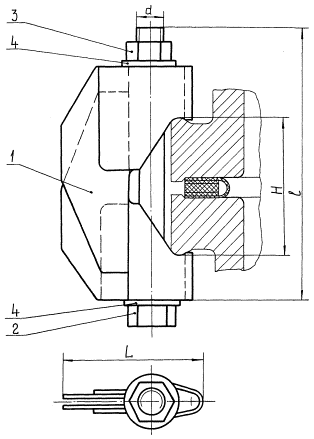

3а. Конструкция и размеры зажимов типа 2, их нагрузочная способность и податливость должны соответствовать указанным на черт. 3 и в табл. 2а.

1 - траверса; 2 - болт по ОСТ 26-2037-77, 3 - гайка по ОСТ 26-2038-77; 4 - шайба по ГОСТ 10450-78

Примечание. Допускается применять болт по ГОСТ 7805-70 и ГОСТ 15590-70

Черт. 3

Таблица 2а

Размеры, мм

Диаметр резьбы болта зажима d	Высота захвата Н	В	L	l	Нагрузочная способность зажима Q в Н (кгс) при температуре. °С
Диаметр резьбы болта зажима d	Высота захвата Н	В	L	l	от минус 70 до плюс 100	200	300
24	68-94	38	100	200	40000 (4000)	36000 (3600)	31200 (3120)
24	86-116	38	108	220	40000 (4000)	36000 (3600)	31200 (3120)
27	82-108	44	115	220	53000 (5300)	47600 (4760)	41200 (4120)
27	100-125	44	115	240	53000 (5300)	47600 (4760)	41200 (4120)
30	138-156	52	130	280	65000 (6500)	58500 (5850)	50800 (5080)
30	156-162	52	130	300	65000 (6500)	58500 (5850)	50800 (5080)
36	150-180	62	175	300	102000 (10200)	92000 (9200)	79500 (7950)

Продолжение табл. 2а

Размеры, мм

Диаметр резьбы болта зажима	Высота захвата Н	Податливость зажима l×10 в м/Н (см/кгс) при температуре, °С			Масса, кг, не более	Применяемость
Диаметр резьбы болта зажима	Высота захвата Н	от минус 70 до плюс 100	200	300	Масса, кг, не более	Применяемость
24	68-94	2,5×10^-3 (2,5)	2,6×10^-3 (2,6)	2,6×10^-3 (2,6)	2,80
24	86-116	2,5×10^-3 (2,5)	2,6×10^-3 (2,6)	2,6×10^-3 (2,6)	3.50
27	82-108	2,2×10^-3 (2,2)	2,2×10^-3 (2,2)	2,2×10^-3 (2,2)	3,82
27	100-125	2,2×10^-3 (2,2)	2,2×10^-3 (2,2)	2,2×10^-3 (2,2)	3,90
30	138-156	2,1×10^-3 (2,1)	2,1×10^-3 (2,1)	2,1×10^-3 (2.1)	6,10
30	156-162	2,1×10^-3 (2,1)	2,1×10^-3 (2,1)	2,1×10^-3 (2.1)	6,20
36	150-180	1,9×10^-3 (1,9)	1,9×10^-3 (1,9)	1,9×10^-3 (1,9)	9,60

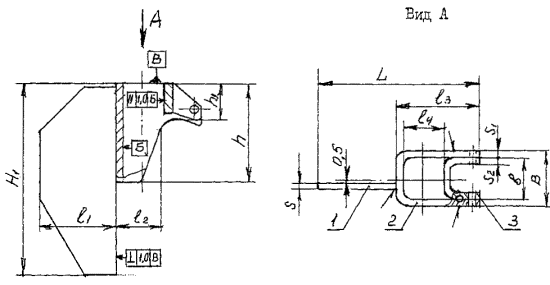

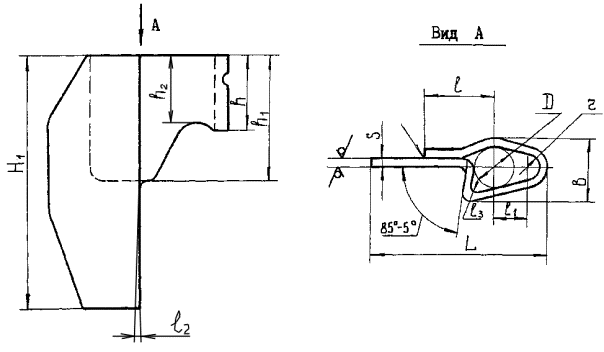

3б. Конструкция и размеры траверс зажимов типа 2 должны соответствовать указанным на черт. 4 и в табл. 2б.

1 - хвостовик; 2 - корпус; 3* - распорка

* Допускается другая конструкция распорки

Черт. 4

Таблица 2б

Размеры, мм

Диаметр резьбы болта зажима d	H	h	h₁	B	b	L	l₁	l₂	l₃	l₄	S	S₁	S₂	Масса, кг, не боле
24	133	66	36	38	26	100	45	30	55	25	10	6	4	0,90
24	142	66		38	26	108	52	30	55	25	10	6		0,98
27	142	75		44	28	115	52	35	62	29	12	8		1,22
30	175	80	37	52	31	130	67	42	67	32	14	10		2,06
36	190	105	42	62	37	175	95	52	78	38	14	12	6	3,28

Пример условного обозначения зажима с болтом диаметром d=24 мм длиной l=220 мм, типа 2, покрытие окисное с промасливанием (0,5):

Зажим М24´220-2-05 ОСТ 26-01-64-83

3а, 3б (Введены дополнительно, Изм. № 1).

4. Зажимы должны изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

5. Материалы деталей зажимов должны соответствовать указанным в табл. 3.

Таблица 3

Наименование детали зажима	Температура эксплуатации зажима*, °C	Марка стали и ее обозначение
Траверса	От минус 20 до плюс 200	Сталь ВСт3сп2 по ГОСТ 380-71 при толщине 3 и 4 мм
	От минус 20 до плюс 200	Сталь ВСт3сп4 по ГОСТ 380-71 при толщине более 4 мм
	От минус 30 до плюс 200	Сталь С8ГТ по ТУ 14-1-3899-85
	От минус 40 до плюс 200	Сталь 09Г2С. категории 17 по ГОСТ 5520-79
	От минус 70 до минус 41	Сталь 09Г2С. категории 9 по ГОСТ 5520-79
Болт (шпилька)	От минус 40 до плюс 200	Сталь 35 по ГОСТ 1050-74
Гайка	От минус 70 до плюс 200	Сталь 10Г2 или 20ХНЗА по ГОСТ 4543-71
Гайка	От минус 40 до плюс 200	Сталь 20 или 25 по ГОСТ 1050-74
Шайба	От минус 70 до плюс 200	Сталь 35Х по ГОСТ 4543-71
	От минус 40 до плюс 200	Сталь 20 по ГОСТ 1050-74
	От минус 20 до плюс 200	Сталь ВСт3сп4 по ГОСТ 380-71

* Температура нагрева зажима согласно ОСТ 26-01-949-80 составляет 0,55 от температуры в аппарате, т. е. при температуре среды в аппарате 300°С температура нагрева зажима равна 165°С.

(Измененная редакция, Изм. № 1).

Допускается применение других марок сталей, имеющих механические свойства не ниже свойств сталей, указанных в табл. 3.

Требования к материалам должны соответствовать ОСТ 26-291-79.

6. Допускается под головку болта или гайку устанавливать шайбы по ГОСТ 13438-68 и ГОСТ 13439-68.

7. Неуказанные предельные отклонения размеров: отверстий Н16, валов h16, остальных - по ГОСТ 25347-82 (СТ СЭВ 144-75).

8. Траверсу после гибки следует подвергать отжигу в соответствии с технической документацией.

9. На поверхности траверсы не допускаются трещины.

10. Вид сварки, типы и размеры сварных швов должны указываться в технической документации.

11. Зажимы (траверсы и крепежные детали) должны иметь защитное покрытие:

для аппаратов в обычном исполнении – окисное с промасливанием;

для аппаратов в экспортном исполнении - цинковое с хроматированием или кадмиевое с хроматированием по ОСТ 26-2043-77.

(Измененная редакция, Изм. № 1).

12. Маркировать диаметр резьбы болта, например: М12.

13. В комплект поставки входит зажим в сборе.

14. На зажимы, поставляемые другим предприятиям, перед упаковкой должна быть нанесена консервационная смазка в соответствии с требованиями ОСТ 26-01-890-80.

Организация-разработчик - НИИэмальхиммаш

Директор института - А. С. Островчук

Зав. научно-исследовательским отделом стандартизации - В. Ф. Ильченко

Руководитель темы, зав. группой Л. М. Кулик

Ответственный исполнитель, ведущий конструктор Л. А. Чернявская

Исполнители:

Инженер Т. А. Новикова

Инженер Л. М. Хорунжая

Ст. научный сотрудник О. П. Смищенко

Ст. техник А. К. Куркина

СОГЛАСОВАНО:

/Начальник Технического управления А. М. Васильев

/Начальник Союзхиммаша В. А. Чернов

Министерство химической промышленности СССР

Зам. начальника Управления главного механика и

главного энергетика Н. А. Жолудев

Письмо № 15-6-2/1170 от 31.08.83г.

Полтавский завод химического

машиностроения

Главный инженер Ю. И. Кулявец

Письмо № 7/6500 от 25.10.83г.

Базовая организация по стандартизации - УкрНИИхиммаш

Директор института П. П. Прядкин

Зав. базовым научно-исследовательским

отдела стандартизации В.И. Штанденко

Перечень документов, на которые дана ссылка в настоящем стандарте

1. ГОСТ 25347 (СТ СЭВ 144-75) «Поля допусков и рекомендуемые посадки».

2. ГОСТ 380 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования».

3. ГОСТ 1050 «Сталь углеродистая качественная конструкционная».

4. ГОСТ 4543 «Сталь легированная конструкционная. Марки и технические требования».

5. ГОСТ 10450 «Шайбы уменьшенные. Технические условия».

6. ГОСТ 13438 «Шайбы сферические для станочных приспособлений. Конструкция и размеры».

7. ГОСТ 13439 «Шайбы конические для стальных приспособлений. Конструкция и размеры».

8. ОСТ 26-291 «Сосуды и аппараты стальные сварные. Технические требования».

9. ОСТ 26-01-890 «Консервация изделий химического машиностроения. Общие технические требования».

10. ОСТ 26-2037 «Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры».

11. ОСТ 26-2038 «Гайки шестигранные для фланцевых соединений. Конструкция и размеры».

12. ОСТ 26-2039 «Шпильки с ввинчиваемым концом для фланцевых соединений (нормальной точности). Конструкция и размеры».

13. ОСТ 26-2040 «Шпильки для фланцевых соединений. Конструкция и размеры».

14. ОСТ 26-2042 «Шайбы для фланцевых соединений. Конструкция и размеры».

15. ОСТ 26-2043 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования».

16. ТУ 14-1-3172 «Сталь толстолистовая марок 08 и 08Т для изготовления эмалированной химической аппаратуры».

(Измененная редакция, Изм. № 3).
