ОСТ 26-02-2045-79

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ
С ПРИВАРНЫМИ ВСТЫК ФЛАНЦАМИ И
НАПЛАВЛЕННОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ С ПАЗОМ
НА Ру 4,0 МПа.

Конструкция и размеры.

ОСТ 26-02-2045-79

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ
С ПРИВАРНЫМИ ВСТЫК ФЛАНЦАМИ И
НАПЛАВЛЕННОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ С ПАЗОМ
НА Ру 4,0 МПа.

Конструкция и размеры.

ОСТ 26-02-2045-79

Впервые

Приказом МИНХИММАШа

от_________________197 г. №___________ срок действия

с 01.01. 1981 г.

до 01.01. 1993 г.

(Измененная редакция, Изм. № 1, 2).

1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с приварными встык фланцами и наплавленной уплотнительной поверхностью с пазом на условный проход Ду от 150 до 500 мм, условное давление Ру 4 МПа (40 кгс/см²) и температуру от минус 60 до 560 °С.

(Измененная редакция, Изм. № 1).

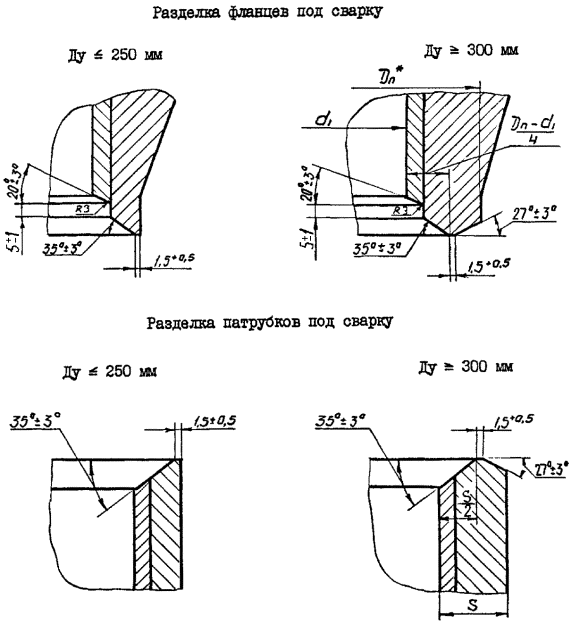

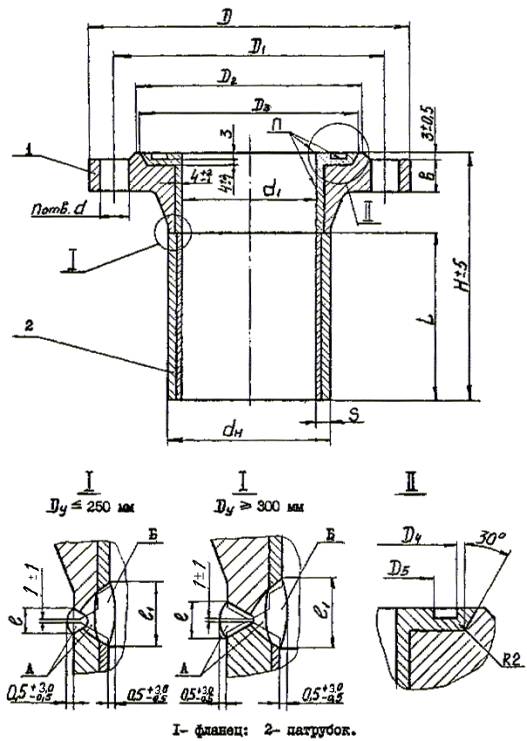

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в таблице.

3. Материал и технические требования и маркировка штуцеров ПО ОСТ 26-02-2053.

(Измененная редакция, Изм. № 2).

(Измененная редакция, Изм. № 1).

А - присадочный материал перлитного класса;

Б - присадочный материал аустенитного класса;

- по ГОСТ 12821.

(Измененная редакция, Изм. № 1, 2).

Размеры в мм

Dу	D	D₁	D₂	D₃	D₄	D₅	d₁	d_н	S	d	n	b	L	H	l,	l₁,	Масса, кг
															не более	не менее	наплавленного металла		общая
															не более	не менее	углеродистого	аустенитного	общая
150	300	250	212	212	204	182	145	169	12	26	8	27	120	190	22	26	0,2	2,5	19,8
150	300	250	212	212	204	182	145	169		26	8	27	180	250			0,2	2,5	22,5
200	375	320	285	270	260	238	200	224		30	12	35	120	210			0,3	3,5	32,7
200	375	320	285	270	260	238	200	224		30		35	180	270				3,5	36,7
250	445	385	345	323	313	291	252	276		33		39	120	220				4,5	48,0
250	445	385	345	323	313	291	252	276				39	180	280				4,5	52,6
300	510	450	410	376	364	342	301	333	16		16	42	150	270	20	28	0,6	6,5	72,2
300	510	450	410	376	364	342	301	333				42	210	330			0,6	6,5	79,7
350	570	510	465	434	422	394	351	383				48	150	270			0,8	7,5	91,8
350	570	510	465	434	422	394	351	383				48	210	330			0,8	7,5	100,5
400	655	585	535	486	474	446	398	430		39		54	180	320			0,9	9,0	137,0
400	655	585	535	486	474	446	398	430		39		54	240	380			0,9	9,0	147,0
450	680	610	560	536	524	496	448	484	18	40	20	56	180	320	20	28	1,4	9,5	145,0
450	680	610	560	536	524	496	448	484	18	40		56	270	410	20	28	1,4	9,5	164,0
500	755	670	615	588	576	548	495	535	20	45		58	180	320	22	30	1,8	15,0	178,5
500	755	670	615	588	576	548	495	535	20	45		58	270	410	22	30	1,8	15,0	202,0

(Измененная редакция, Изм. № 1).

Примечание. Ду 450 мм применять только для люка.

Пример условного обозначения штуцера Ду 200 мм на Ру 4,0 МПа, Н = 210 мм, патрубок из стали 09Г2С + 08Х13, фланец из стали 09Г2С:

Штуцер 200-4,0-210-4а-4 ОСТ 26-02-2045

(Измененная редакция, Изм. № 1, 2).
