ГОСТ 14115-85*

Таблица 2

Размеры в мм

Обозначение штуцера	Усилие на один штуцер		Исполнение	Диаметр сосуда или аппарата D	Сварной шов К₁	L*	D_н	D_ф	е	l	l₁	l₂	Масса, кг	Поз. 1 Оболочка	Поз. 2 Фланец	Поз. 3 Ребро
	Усилие на один штуцер													Количество
	кН	тс												1	2	1	2
	кН	тс												Обозначение
01	200	20	1	800	8	513	325	475	90	120	70	-	74,2	01/1	01/2	01/3	-
02				1000										02/1
03				1200-1600										03/1
04				1800-2200										04/1
05	250	25		1600-2200		528	377	525	115	148	85		86,2	05/1	05/2	05/3
06	250	25		2400-3000		528	377	525	115	148	85		86,2	06/1	05/2	05/3
07	320	32	1	1800-2400	10	547	426	580	140	180	105		105,3	07/1	07/2	07/3	-
08	320	32		2600-3600										08/1
09	400	40		1800-2400										09/1
10	400	40		2600-3600										10/1
11	500	50		2000-2400		547	530	680	145	188	110		146,4	11/1	14/2 ГОСТ 14114	11/3
12				2600-3200										12/1
13				3400-4000										13/1
14	630	63	2	2200-2400	12	552	630	780	165	208	90	145	186,8	14/1	18/2 ГОСТ 14114	-	14/3
15				2600-3000										15/1
16				3200-3600										16/1
17				3800-4400										17/1
18	800	80		2400-2600		559	720	870	180	225	100	160	235,9	18/1	22/2 ГОСТ 14114		18/3
19				2800-3200										19/1
20				3400-4200										20/1
21				4400-5400										21/1
22	1000	100		2600-2800		573	820	970	195	248	112	177	287,2	22/1	27/2 ГОСТ 14114		22/3
23				3000-3400										23/1
24				3600-4000										24/1
25				4200-5000										25/1
26				5400-6400										26/1

Примечания:

1. Размер L*, приведенный в таблице, является максимальным для данной группы сосудов или аппаратов.

2. Размеры катетов и типы сварных швов приварки ребер (поз. 3) даны в п. 7.

Пример условного обозначения штуцера монтажного для аппарата диаметром 1800 мм с усилием на один штуцер 20 тc:

Штуцер монтажный 04 ГОСТ 14115-85

(Измененная редакция, Изм. № 1).

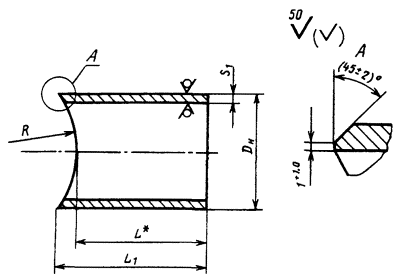

4. Конструкция и размеры оболочки (поз. 7) должны соответствовать указанным на черт. 2 и в табл. 3.

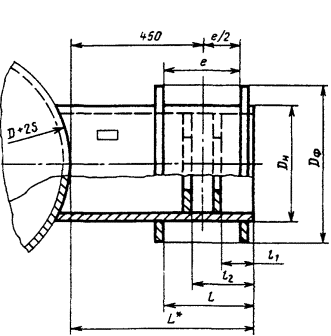

Исполнение 1

Исполнение 2

___________

* Размер для справок

Черт. 1

___________

* Размер для справок.

Черт. 2

Таблица 3

Размеры в мм

Обозначение оболочки	L₁	L*	R	D_н	s₁	Масса, кг
01/1	525	495	400	325	10	40,8
02/1		501	500
03/1		507	650
04/1		513	1000
05/1	540	522	900	377		49,0
06/1	540	528	1300	377		49,0
07/1	560	539	1000	426	11	63,0
08/1		547	1550
09/1		539	1000
10/1		547	1550
11/1	565	535	1100	530	10	72,4
12/1		542	1450
13/1		547	1800
14/1	575	534	1150	630		88,0
15/1		541	1400
16/1		547	1650
17/1		552	2000
18/1	585	535	1250	720	11	112,5
19/1		544	1500
20/1		552	1850
21/1		559	2400
22/1	600	539	1350	820	12	143,6
23/1		549	1600
24/1		557	1900
25/1		565	2300
26/1		573	2950

Пример условного обозначения оболочки для штуцера монтажного 04:

Оболочка 04/1 ГОСТ 14115-85

4.1 Оболочка изготавливается из трубы D_н ´ s₁ по ГОСТ 8732 и ГОСТ 10704.

Допускается изготовление оболочки из листа сварной с одним продольным швом или штампосварной с двумя продольными швами.

5. Конструкция и размеры фланца (поз. 2) должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры в мм

Обозначение фланца	D_ф	d₁	Масса, кг
01/2	475	328 H14	14,5
05/2	525	380 H14	15,9
07/2	580	430 H14	18,6

Примечание. Размер d₁ необходимо корректировать в зависимости от фактического наружного диаметра оболочки для обеспечения допустимого зазора в сварном соединении в соответствии с ГОСТ 5264.

Пример условного обозначения фланца для штуцера монтажного 04:

Фланец 01/2 ГОСТ 14115-85

5.1. Допускается изготовление фланцев диаметром свыше 500 мм сварными из двух деталей в виде полукольца каждая с разделкой кромок под сварку С 21 по ГОСТ 5264.

6. Конструкция и размеры ребер (поз. 3) должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Размеры в мм

Обозначение ребра	D_p	d₂	s₃	Масса, кг
01/3	302 H14	140	10	4,4
05/3	354 H14	195	10	5,4
07/3	400 H14	240	8	5,1
11/3	507 H14	345	10	8,4
14/3	607 H14	425	10	11,5
18/3	695 H14	515	12	16,1
22/3	793 Н14	590	12	20,5

Примечание. Размер D_p необходимо корректировать в зависимости от фактического внутреннего диаметра оболочки для обеспечения допустимого зазора в сварном соединении в соответствии с ГОСТ 5264.

Пример условного обозначения ребра для штуцера монтажного 04:

Ребро 01/3 ГОСТ 14115-85

6.1. Допускается изготовление ребер диаметром св. 500 мм сварными из 2 - 4 деталей в виде части кольца каждая с разделкой кромок под сварку С 21 по ГОСТ 5264.

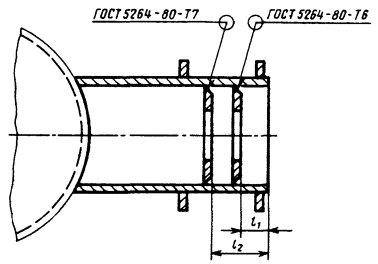

7. Приварка ребер штуцеров должна соответствовать указаниям, приведенным на черт. 5 и в табл. 2.

Черт. 5

8. На каждый штуцер должна быть нанесена маркировка, содержащая его условное обозначение.

9. Остальные технические требования - по ГОСТ 14116.

10. Фактическая масса штуцеров не должна превышать более чем на 6 % значений, приведенных в табл. 2-5.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

РАЗРАБОТЧИКИ

В.А. Воронов, Э.Я. Гордон, B.С. Европин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.01.85 № 140

3. ВЗАМЕН ГОСТ 14115-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5264-80	п. 3, п. 5, п. 5.1, п. 6, п. 6.1, п. 7
ГОСТ 8732-78	п. 4.1
ГОСТ 10704-91	п. 4.1
ГОСТ 14114-85	п. 3
ГОСТ 14116-85	п. 9

5. Ограничение срока действия снято Постановлением Госстандарта от 18.06.90 № 1617

6. ПЕРЕИЗДАНИЕ (январь 1999 г.) с Изменением № 1, утвержденным в июне 1990 г. (ИУС 9-90)
