МИНИСТЕРСТВО СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственный институт по изысканиям и проектированию сооружений связи

ГИПРОСВЯЗЬ-2

ВЕДОМСТВЕННЫЕ НОРМЫ
ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

ГОРОДСКИЕ И СЕЛЬСКИЕ ТЕЛЕФОННЫЕ СЕТИ

Том 1

ВНТП 112-92

Минсвязи РФ

Санкт-Петербург

1992

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. ВНТП по проектированию городских и сельских телефонных сетей обязательны для проектирования новых, расширения и реконструкции действующих городских и сельских телефонных сетей на территории РФ.

Для телефонных сетей других ведомств ВНТП определяет лишь требования в части взаимодействия их с общегосударственной сетью связи. Настоящие ВНТП не распространяются на проектирование временных, уникальных и специальных сооружений связи.

1.2. В проектах должно применяться оборудование и кабели, отвечающие новейшим достижениям науки и техники.

1.3. ВНТП состоят из двух томов - Том I, Том II. Том I включает в себя нормативы, требования, указания по проектированию сооружений связи ГТС, СТС, разработанные на основании существующих документов, в т. ч. ВНТП 112-86, ВСН 116-87, с приведением их в соответствие с действующими СНиП и другими нормативными документами, а также опыта проектирования и появления новой техники.

Том II включает в себя расчетные значения нормативов материалоемкости, численности обслуживающего персонала, удельных эксплуатационных расходов по технологическим сооружениям ГТС. Нормативы по СТС могут быть представлены по отдельным запросам.

Данные ВНТП разработаны взамен действующих ВНТП 112-86 и разделов ВСН 116-87, относящихся к линейно-кабельным сооружениям ГТС и СТС.

2. ОПРЕДЕЛЕНИЕ, КЛАССИФИКАЦИЯ И ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ ГТС И СТС

2.1. Городская и сельская телефонные сети (ГТС и СТС) представляют совокупность коммутационных сооружений (телефонных станций), каналов, линий, оконечных абонентских устройств и электропитающих установок.

ГТС предназначается для обеспечения телефонной связью абонентов города, а СТС - абонентов сельского района.

Совокупность средств связи ГТС и СТС для обеспечения телефонной связью одновременно абонентов административного центра и сельского районов представляет собой комбинированную телефонную сеть (КТС).

ГТС, СТС и КТС предназначены также для передачи данных, факсимильных сообщений, сообщений электронной почты и других видов сообщений в режиме коммутации каналов и по нормам, предъявляемым к телефонным сетям.

2.2. Станции городских телефонных сетей (ГТС) и сельских телефонных сетей (СТС) в зависимости от выполняемых функций классифицируются по типам.

2.2.1. Типы станций ГТС: опорные станции (ОПС), транзитные станции (ТС), опорно-транзитные станции (ОПТС), комбинированные станции (КАТС). ОПС обеспечивает исходящую, входящую местную и междугородную связь к абонентам ОПС и подстанций.

В ОПС включаются:

- абонентские линии (АЛ) и линии таксофонов местной связи (ТсфАТС);

- соединительные линии (СЛ) с другими ОПС;

- соединительные линии с узлами входящего и исходящего сообщения (УВС, УИС);

- соединительные линии с узлом сельско-пригородного сообщения (УСП);

- соединительные линии с узлом ведомственных телефонных станций (УВТС);

- соединительные линии с узлом спецслужб (УСС);

- соединительные линии междугородней связи (СЛМ) от междугородной телефонной станции (МТС) или от узла входящего междугородного сообщения (УВСМ);

- заказно-соединительные линии (ЗСЛ) к междугородной телефонной станции или к узлу заказно-соединительных линий (УЗСЛ);

- линии от оконечных устройств передачи данных (ОУ-ПД);

- линии от кабинных коммутаторов междугородных переговорных пунктов (КПП);

- линии таксофонов междугородной связи;

- соединительные линии с подстанциями (ПС).

ПС - часть оборудования ОПС (концентраторы или мультиплексоры), размещаемая в месте концентрации группы абонентов.

Концентратор - абонентское устройство, объединяющее нагрузку абонентских линий для передачи по общему меньшему пучку соединительных линий.

Мультиплексор - абонентское устройство, содержащее аналого-цифровое преобразование, но без концентрации нагрузки.

ТС - обеспечивает коммутацию транзитной нагрузки.

В ТС включаются соединительные линии встречных ОПС, ОПТС, УПАТС, ТС, АМТС.

ТС выполняет при этом как отдельные, так и совмещенные функции узлов:

- УВС, УИС, предназначенных для включения и коммутации СЛ между ОПС разных узловых районов, между ОПС одного узлового района при радиальном построении внутриузловой связи;

- УИСМ, предназначенного для включения СЛМ от коммутаторов и оборудования полуавтоматики МТС;

- УВСМ, предназначенного для включения и коммутации СЛМ от УИСМ и АМТС к ОПС;

- УСС, обеспечивающего связь абонентов с экстренными, справочно-информационными и заказными службами города;

- УИС «0», коммутирующего СЛ к узлу спецслужб и подключающего децентрализованные спецслужбы;

- УЗСЛ, предназначенного для концентрации в одном пункте ЗСЛ от ряда ОПС и промоборудования для связи с АМТС;

- УОС - предназначенного для организации обходных путей;

- УВТС - предназначенного для включения соединительных линий, по которым осуществляются входящие и исходящие от абонентов УПАТС соединения;

- УСП, предназначенного для организации транзитных соединений между станциями СТС и ГТС, а также между станциями СТС, между станциями СТС и УСС, а также между станциями СТС и АМТС.

УСП организуется на ГТС областного, краевого, республиканского центров или выделенного города при размещении на их территории Советов народных депутатов и хозяйственных организаций сельского района.

В УСП должны включаться:

- СЛ с оконечными и узловыми станциями СТС (ОС, УС), с пригородными станциями, не входящими в СТС, и с удаленными УПАТС;

- СЛ с ОПС, ТС, ОПТС ГТС, на территории которого организован УСП;

- СЛ с УСС;

- СЛМ и ЗСЛ.

Кроме того, на ГТС могут быть организованы некоммутирующие сетевые узлы - СУ.

Опорно-транзитные станции (ОПТС) выполняют функции опорной и транзитной одновременно.

Комбинированные АТС (КАТС) выполняют функции СПС или СПТС и АМТС одновременно.

2.2.2. Перевозимая станция (ПАТС) на ГТС должна применяться в качестве ПС, ОПС при:

- замене стационарной АТС на новое коммутационное оборудование на тех же площадях на период демонтажа старой и монтажа новой станции при реконструкции или техническом перевооружении;

- ускорении предоставления услуг телефонной сети потребителям, путем временного подключения их к ПАТС до окончания строительства стационарной АТС;

- непланируемой замене стационарной АТС, вышедшей из строя в результате аварии, стихийного бедствия и т. п. с предоставлением абонентам связи на период до восстановления стационарной АТС.

Одна и та же ПАТС может быть использована на ГТС неоднократно.

2.2.3. Типы станций СТС:

- ЦС - центральную станцию, расположенную в районном центре, выполняющую одновременно функции телефонной станции райцентра и сельско-пригородного узла СТС.

В ЦС включаются СЛ узловых станций (при 2-х-ступенчатом построении), СЛ оконечных станций (при одноступенчатом построении) и весь состав линий, приведенный в п. 2.2.1 (кроме СЛ с УВС, УИС, УСП).

- УС - узловые станции, расположенные в любых населенных пунктах сельского района. УС предусматривают абонентскую емкость и представляют собой оконечно-транзитные станции, в которые включаются СЛ от ЦС, ОС и других УС. Через УС осуществляется транзитная связь между включенными в нее ОС, а также между этими ОС и ЦС или другими УС (при использовании поперечных связей).

- ОС - оконечные станции, расположенные в любых населенных пунктах сельского района. Соединительные линии ОС включаются в ЦС или УС, а также в ОС при использовании поперечных связей.

Все сельские АТС (кроме УСП) должны включать:

- индивидуальные абонентские линии (АЛ);

- абонентские линии со спаренными телефонными аппаратами с взаимной и без взаимной связи (на ОС и УС обязательно должно предусматриваться спаренное включение с взаимной связью);

- линии удаленных абонентов;

- индивидуальные линии ВПТС, не имеющие права выхода на ОГСТФС;

- линии привилегированных абонентов (для ВПТС);

- концентраторов;

- абонентские линии, включенные в аппаратуру систем передачи;

- линии радиотелефонной связи;

- таксофоны местной связи;

- таксофоны междугородной связи;

- переговорных пунктов для ведения исходящих и входящих междугородных переговоров.

2.3. ГТС, СТС и КТС состоят из абонентской сети и межстанционной сети.

2.3.1. Абонентская сеть представляет совокупность оконечных абонентских устройств (ОАУ) и абонентских линий, соединяющих ОАУ с ОПС, ОС, УС, ЦС, ОПТС, а также соединяющих ОАУ с ПС и ПС с ОПС, ОПТС, ЦС.

2.3.2. Межстанционные сети (МСС) представляют совокупность станций и соединительных линий между СПС, СПТС, ТС, ОС, УС, ЦС.

2.3.3. МСС ГТС по принципу построения подразделяются на нерайонированные, районированные без узлообразований, районированные с узлами исходящего и входящего сообщения.

На сетях малой, средней, большой емкости выбор принципов построения должен экономически обосновываться.

2.3.3.1. АТС электронной системы преимущественно следует внедрять:

- на крупных ГТС, имеющих АМТС электронного типа;

- на ГТС, имеющих подготовленную сеть цифровых систем передачи;

- концентрируя оборудование по типам.

2.3.3.2. Для сетей средней и большой емкости, как правило, должны проектироваться электронные узловые районы емкостью 100 - 200 тыс. номеров, координатные - емкостью 100 тыс. номеров. Открытие новых узлов следует предусматривать при технико-экономическом обосновании с учетом вариантных проработок и умощнения действующих узлов.

2.3.3.3. ТС, ОПТС из оборудования электронных систем, как правило, совмещают функции узлов различного назначения.

2.3.3.4. Для организации межстанционной связи с АТСЭ следует применять соединительные линии, организованные на базе оборудования ЦСП ИКМ. Применение аналоговых СЛ должно быть технико-экономически обосновано.

2.3.3.5. Обходные связи должны использоваться со следующими целями:

- для экономии трактов ИКМ;

- для сохранения работоспособности сети при перегрузках и в аварийных ситуациях.

Обходы организуются разными способами:

- организация отдельных самостоятельных пучков обходных связей;

- организация отдельных обходных узлов;

- организация общих пучков, обеспечивающих одновременно прямую связь в направлении и обходную связь для отдельных направлений.

Максимальное число точек коммутации должно быть не более 4 (6 с учетом двух подстанций - концентраторов), в т. ч. с обходами.

2.3.4. МСС СТС строятся по принципу радиальному (1-ступенчатому) и радиально-узловому (1 - 2-ступенчатому) с возможностью использования поперечных и обходных путей. Предпочтительным следует считать одноступенчатое построение. т. к. тогда обеспечиваются лучшие условия по затуханию, упрощается станционное оборудование, ускоряется процесс соединения между абонентами. Однако, в ряде случаев применение узловых станций может дать экономию линейных сооружений.

При применении на ЦС цифровых коммутационных систем большой емкости принцип построения меняется и может привести к прямому включению в ЦС (опорную станцию) всех абонентов сельского района.

2.3.4.1. Межстанционные соединительные линии могут быть линиями двухстороннего и одностороннего действия и используются одновременно для местной и для междугородней связи.

2.3.4.2. Строительство специальных учрежденческих станций в сельской местности допускается только для крупных предприятий, с включением этих станций в СТС.

3. НОРМАТИВЫ ОПРЕДЕЛЕНИЯ МОЩНОСТИ

3.1. Мощность ОПС, ОПТС и ОС определяется 2-мя показателями:

- 1 - суммой абонентской емкости ( в т. ч. аб. емкости подстанций) и количества таксофонов, включаемых сверх абонентской емкости;

- 2 - суммарным количеством входящих и исходящих соединительных линий.

3.2. Мощность ТС определяется суммарным количеством входящих и исходящих соединительных линий.

3.3. Мощность ЦС, (УС) определяется абонентской емкостью ЦС, (УС) и суммарной абонентской емкостью станций, включенных в ЦС (УС).

3.4. Мощность УСП определяется суммарной емкостью СТС.

3.5. Мощность УВТС определяется суммарной емкостью УПАТС, имеющей право выхода на ГТС.

3.6. Мощность проектируемой МСС измеряется в километрах телефонных каналов и в 1000 №№ вводимой абонентской емкости и емкости УВТС, включение которой в ГТС обеспечивается проектируемыми сооружениями.

3.7. Емкость станции должна рассчитываться по нормам телефонной плотности с учетом количества заявок и состава абонентов.

3.8. Емкость транзитных станций должна предусматриваться с учетом 2-х-летнего развития сети.

3.9. Площади зданий, предназначенные для размещения станций, должны обеспечить развитие их на конечную емкость, определенную схемой развития ГТС, СТС на 15 - 20 лет.

3.10. Строительство новых, расширение, реконструкция или техническое перевооружение действующих станций должно производиться только на базе автоматических телефонных станций из оборудования координатных, квазиэлектронных и электронных систем, обеспечивающих полностью автоматическое установление соединений между абонентами.

3.11. Включение в ОПС, ОПТС линий ОУ-ПД допускается по согласованию с администрацией ГТС и СТС.

3.12. Количество абонентов УПАТС промышленных предприятий и учреждений, проектных и научных организаций, имеющих право выхода на телефонную сеть общего пользования определяется заказчиком.

3.13. В каждой ОПС, ОПТС, ЦС, УС, ОС необходимо предусматривать возможность включения междугородных таксофонов, как сверх, так и в счет емкости станций, в количестве, определенном потребностью и техническими возможностями АТС до 0,4 % от емкости АТС.

Поступающая от них нагрузка должна учитываться при расчете объема оборудования АТС.

3.14. На предприятиях бытового обслуживания могут устанавливаться двухсторонние таксофоны.

4. НОРМЫ И ТРЕБОВАНИЯ К ПАРАМЕТРАМ ГТС И СТС

4.1. Требования и нормы по расчету объема оборудования и соединительных линий

4.1.1. Расчет оборудования должен производиться по действующим для каждого типа оборудования «Инструкциям по расчету», с учетом максимально допустимых потерь, приведенных на рис. 4.1 - 4.2, а также величин интенсивности телефонных нагрузок, определенных на основании п.п. 4.1.4 - 4.1.5 данного раздела.

4.1.2. Суммарные потери вызовов от абонента до абонента не должны превышать: при местной связи на ГТС - 30 ‰ (при связи с пригородной зоной и с абонентами УПАТС - 40 ‰), а на СТС - 120 ‰, при внутризоновой связи - 130 ‰, при междугородной связи - 100 ‰ (для абонентов ГТС).

Суммарные потери вызовов от абонента до экстренных спецслужб не должны превышать 10 ‰, до неэкстренных - при одной ступени искания на УСС - 20 ‰, а при 2-х ступенях искания на УСС - 30 ‰.

4.1.3. Норма потерь должна сохраняться независимо от организации связи с обходами или без них.

4.1.4. Расчет интенсивности нагрузки, возникающей от абонентов ГТС с числом УВС пять и более, а также распределение интенсивности нагрузки по направлениям должны основываться на статистических данных учета телефонного сообщения на действующих АТС.

4.1.5. Расчет интенсивности нагрузки, возникающей от абонентов ГТС меньшей емкости при отсутствии статистических данных допускается производить на основании показателей, приведенных в таблице 4.1.

Максимально допустимые потери на ГТС

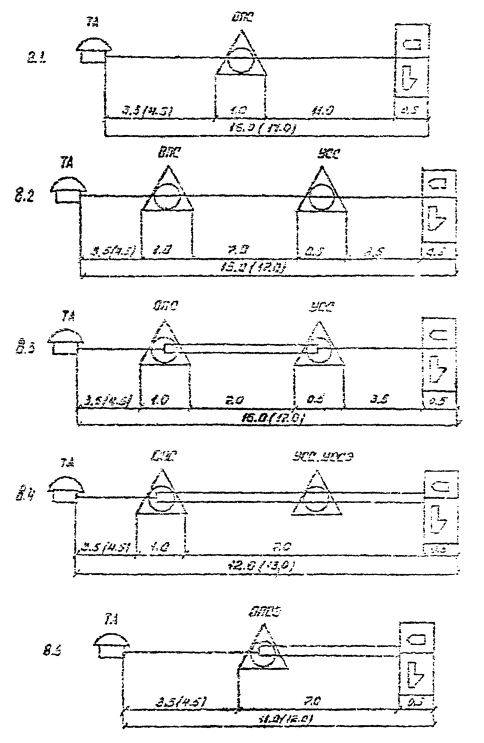

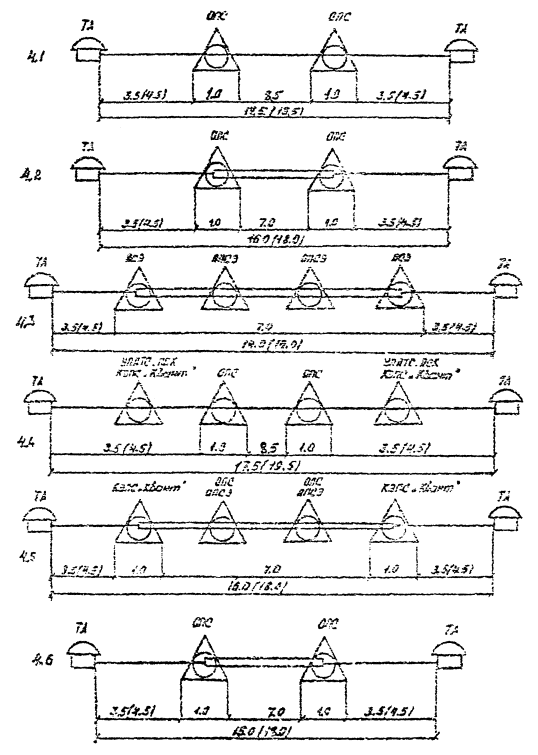

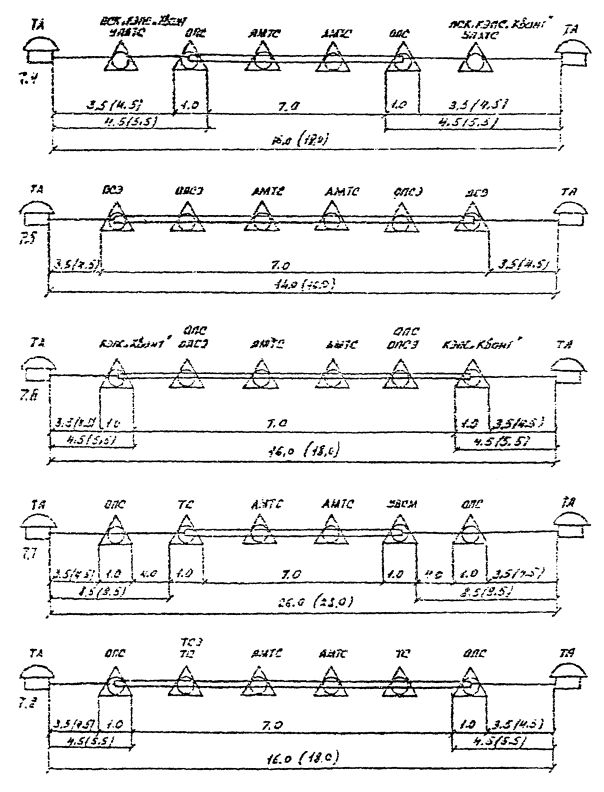

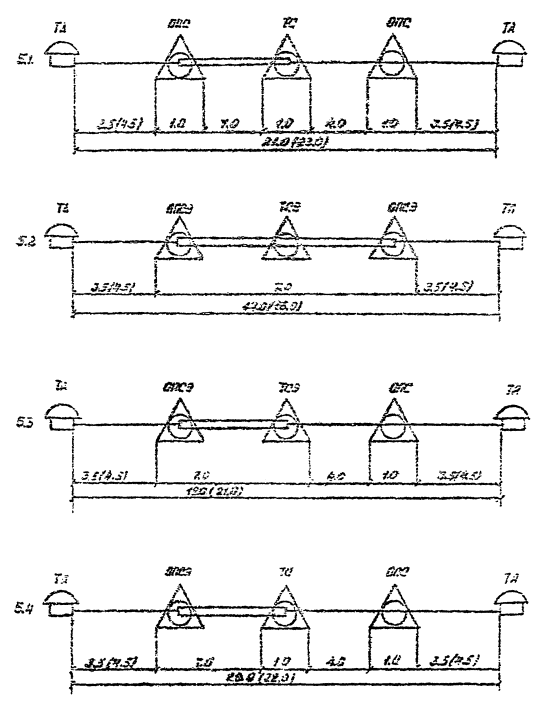

Рис. 4.1

Продолжение рис. 4.1

Продолжение рис. 4.1

Продолжение рис. 4.1

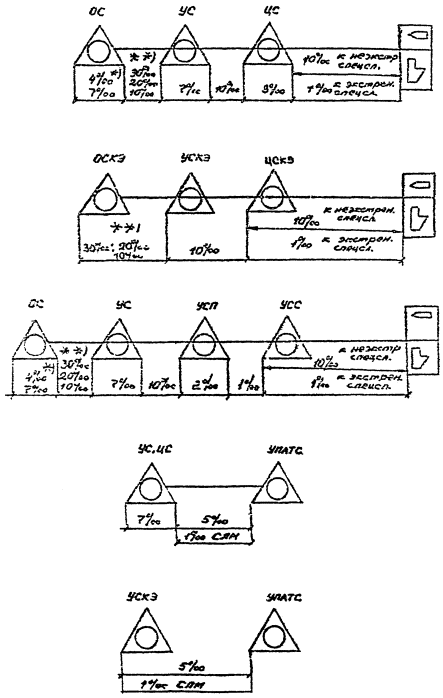

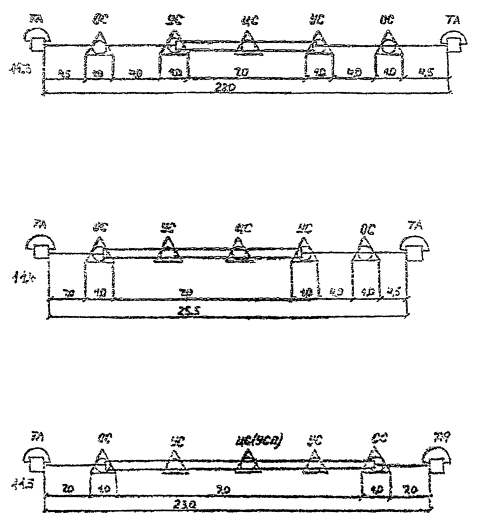

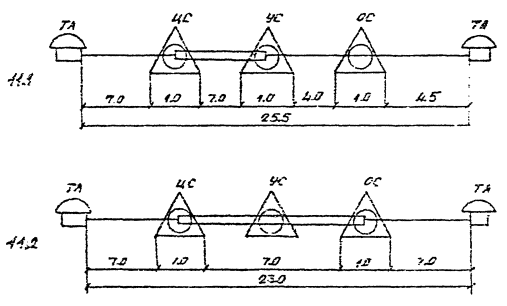

Максимально допустимые потери на СТС

Рис. 4.2

Продолжение рис. 4.2

Продолжение рис. 4.2

Примечания.

1) * - 4 ‰ нормы потерь при использовании АТСК 50/200, АТСК 50/200М.

2) ** - 30 ‰ для ОС емкостью до 200 №№;

20 ‰ для ОС емкостью 200 до 900 №№;

10 ‰ для ОС емкостью свыше 900 №№.

3) Потери внутри станции учитывают суммарные потери на регистры, частотные приемопередатчики, пути между ступенями искания и на самих ступенях искания.

4) ПСЭ, ТСЭ-Э - электронные;

ОСКЭ, ЦСКЭ-КЭ - квазиэлектронные.

5) При организации общего пучка соединительных линий для местной, междугородной связи и связи со спецслужбами и др. принимаются наименьшие величины потерь из указанных для отдельных видов связи.

Таблица 4.1

Количество жителей населенного пункта

Категории абонентов

Рразг. И

Рразг. СП

Квартирные

Народно-хозяйственные

Таксофоны

Ск

Тк

Снх

Тнх

Стф

Ттф

При числе абонентов квартирного сектора свыше 75 %

От 20 до 100 тыс. человек

1,2

140

2,4

90

8

110

0,5

0,4

От 100 до 500 тыс. человек

1,2

140

2,7

90

10

110

0,5

0,4

Свыше 500 тыс. человек

1,2

140

3,3

90

10

110

0,5

0,4

где: С - среднее количество вызовов, приходящихся в ЧНН на одного абонента квартирного (Ск) и народно-хозяйственного (Снх) сектора, по линии таксофона (Стф);

Т - средняя продолжительность разговора в секундах: абонентов квартирного (Тк) и народно-хозяйственного (Тнх) секторов, по линии таксофона (Ттф);

Р - доля состоявшихся разговоров от общего количества вызовов Рразг: индивидуальных абонентов (Рразг. И), абонентов квартирных спаренных (Рразг. СП).

Примечания.

1. В таблице не учтена нагрузка, создаваемая по ЗСЛ.

2. Величины показателей таблицы должны учитываться в расчетах как средние величины.

3. Пользоваться величинами С, Т, Рразг частично по данным учета, а частично по таблице не допускается.

4.1.6. Нагрузка на линиях Тсф АМТС должна также определяться по статистическим данным, а при отсутствии данных принимается равной в среднем 0,65 ЭРл на один таксофон.

4.1.7. Интенсивность внутристанционной нагрузки на станциях ГТС при отсутствии статистических данных определяется на основании табл. 4.2.

Таблица 4.2

Интенсивность возникающей абонентской нагрузки АТС в процентах от общей интенсивности возникающей абонентской нагрузки сети

Процент интенсивности внутристанционной нагрузки от интенсивности возникающей нагрузки АТС

Интенсивность возникающей абонентской нагрузки АТС в процентах от общей интенсивности возникающей абонентской нагрузки сети

Процент интенсивности внутристанционной нагрузки от интенсивности возникающей нагрузки АТС

0,5

16,0

11,0

28,3

1,0

18,0

12,0

30,0

1,5

18,7

13,0

31,5

2,0

19,0

14,0

32,9

2,5

19,2

15,0

33,3

3,0

19,4

20,0

38,5

3,5

19,7

25,0

42,4

4,0

20,0

30,0

46,0

4,5

20,2

35,0

50,4

5,0

20,4

40,0

54,5

5,5

20,7

45,0

58,2

6,0

21,0

50,0

61,8

6,5

21,7

55,0

66,6

7,0

22,6

60,0

69,4

7,5

23,5

65,0

72,8

8,0

24,2

70,0

76,4

8,5

25,1

75,0

80,4

9,0

25,8

80,0

81,3

9,5

26,4

85,0

88,1

10,1

27,4

90,0

92,2

10,5

27,6

100,0

100,0

Интенсивность нагрузки к УСС при отсутствии сервисных спецслужб составляет 3 % от интенсивности, возникающей на АТС абонентской нагрузки. При организации на ГТС сервисных спецслужб интенсивность нагрузок к ним следует принимать по согласованию с заказчиком и соответственно увеличить возникающие нагрузки от абонентов.

Интенсивность исходящих нагрузок от каждой АТС распределяется пропорционально интенсивностям исходящих нагрузок других АТС сети.

Величины нагрузок должны быть уточнены в зависимости от конкретных условий: удаленности и обособленности района, организационного подчинения и взаимоотношений административных и общественных организаций, находящихся на территории обслуживания, структурного состава абонентов и т. п.

4.1.8. При проектировании АТСЭ следует учитывать включение частотных телефонных аппаратов в объеме 5 - 10 % от емкости АТС.

4.1.9. Расчет интенсивности нагрузки абонентов СТС должен осуществляться по статистическим данным удельных телефонных нагрузок, на одного абонента в ЧНН:

- административно-управленческого сектора Увн1, Уисх1, Увх1.

- народно-хозяйственного сектора Увн2, Уисх2, Увх2.

- квартирного сектора Увн3, Уисх3, Увх3.

- таксофона АТС Увн4, Уисх4.

При отсутствии статистических данных следует пользоваться данными таблицы 4.3.

При этом рекомендуется увеличивать исходящие и входящие внешние удельные нагрузки относительно приведенных выше значений на 5 ÷ 10 % для абонентов ОС и УС, расположенных в непосредственной близости от областных центров и др. крупных городов и включаемых в УСП этих городов, а также, если суммарная емкость СТС (включая ЦС) превышает 4000 номеров; на 10 ÷ 12 % для абонентов, имеющих возможность выхода на АМТС, а также в случае, если выход на АМТС предполагается в ближайшие годы. Общее увеличение нагрузок не должно превышать 20 %. При отсутствии статистических данных по таксофонам используются данные, приведенные для административно-управленческого сектора.

4.1.10. Количество межстанционных соединительных линий на СТС необходимо рассчитывать исходя из нагрузки, создаваемой внешними соединениями. Однако точно известных факторов внешнего тяготения на СТС, определяющих распределение потоков телефонного сообщения на сегодня нет.

Таблица 4.3

Емкость АТС

Удельная нагрузка, Эрл, для абонентов сектора

административного

народнохозяйственного

квартирного

Ун.а.

Ув.а.

Увн.а.

Уи.нх.

Ув.нх.

Увх.нх.

Уи.к.

Ув.к.

Увн.к

50

0,044

0,027

0,038

0,013

0,008

0,011

0,0040

0,0025

0,005

100

0,042

0,030

0,043

0,012

0,009

0,013

0,0035

0,0025

0,006

150

0,041

0,032

0,046

0,012

0,009

0,014

0,0035

0,0030

0,007

200

0,040

0,033

0,049

0,012

0,010

0,016

0,0035

0,0030

0,008

300

0,039

0,036

0,053

0,012

0,010

0,018

0,0035

0,0035

0,009

400

0,038

0,038

0,056

0,012

0,011

0,020

0,0035

0,0035

0,010

500

0,037

0,040

0,059

0,012

0,011

0,022

0,0035

0,0040

0,011

600

0,036

0,041

0,062

0,012

0,012

0,023

0,0035

0,0040

0,012

700

0,036

0,043

0,064

0,012

0,012

0,024

0,0035

0,0045

0,012

800

0,035

0,044

0,066

0,012

0,012

0,025

0,0035

0,0045

0,013

900

0,035

0,045

0,067

0,012

0,013

0,026

0,0035

0,0045

0,013

1000

0,034

0,046

0,069

0,012

0,013

0,026

0,0035

0,0045

0,013

1500

0,034

0,047

0,070

0,012

0,013

0,027

0,0035

0,0050

0,013

2000

0,033

0,047

0,071

0,012

0,013

0,027

0,0035

0,0050

0,013

более 2000

0,033

0,047

0,072

0,012

0,014

0,028

0,0035

0,050

0,014

4.11. Количество соединительных линий для станций Исток, АТСК 100/2000 производится исходя из телефонной нагрузки по нормативам табл. 4.3. Ориентировочное количество односторонних соединительных линий для связи УС с ЦС приведено в таблице 4.4.

Таблица 4.4

Емкость номеров узлового района

Количество соединительных линий

200

11 ´ 2

500

17 ´ 2

1000

27 ´ 2

2000

42 ´ 2

3000

60 ´ 2

4000

68 ´ 2

5000

76 ´ 2

Поскольку количество входящих и исходящих соединительных линий примерно равно, то везде указан множитель 2.

Соединительные линии емкостью (в пучке) меньше 35 на СТС должны быть двухстороннего действия.

Количество двухсторонних соединительных линий для станции АТСК 50/200 и 50/200М в зависимости от емкости представлено в табл. 4.5.

Таблица 4.5

Емкость номеров ОС

Количество соединительных линий

АТСК-50/200

АТСК-50/200(М)

50

5

7

100

7

10

150

10

13

200

13

17

Для АТСК-50/200, АТСК-50/200М расчет объема оборудования не производится.

Для станций Исток, АТСК 100/2000 объем станционного оборудования определяется расчетами. Объем оборудования для АТСКЭ Квант до разработки инструкции по расчету оборудования берется согласно типовых проектов.

4.1.12. Нагрузка на ЗСЛ и СЛМ определяется на основании статистических данных. При отсутствии данных нагрузка на ЗСЛ принимается в соответствии с табл. 4.6.

Таблица 4.6

Характеристика населения городов

Средняя нагрузка на ЗСЛ от одного абонента, Эрл

1995 г.

2000 г.

До 20 тысяч человек

0,0060

0,0056

От 20 до 100 тыс. человек

0,0050

0,0043

От 100 до 500 тыс. человек

0,0043

0,0040

От 500 до 1 млн. человек

0,0035

0,0032

Свыше 1 млн. человек

0,0025

0,0024

Среднее время занятия ЗСЛ - 150 сек.

Расчетная величина нагрузки на пучках СЛМ не должна превышать 0,75 Эрл на 100 индивидуальных аппаратов и 0,44 Эрл на 100 спаренных. Среднее время занятия СЛМ - 126 сек.

4.1.13. Распределение этой нагрузки по пучкам ЗСЛ и СЛМ районированных ГТС осуществляется пропорционально действующим междугородным нагрузкам АТС с учетом несовпадения ЧНН различных пучков ЗСЛ и СЛМ. При отсутствии сведений о несовпадении ЧНН величину нагрузки на ЗСЛ и СЛМ следует увеличивать на 4 - 6 %.

4.1.14. Организация раздельных пучков соединительных линий по местной и междугородной связи в направлении к сельским ОС и УС допускается при нагрузке на пучок СЛМ не ниже 0,4 Эрл.

4.1.15. При проектировании АТС и ПС в пунктах, где связь с АМТС отсутствует, величину нагрузки необходимо принимать с учетом исходящей междугородной нагрузки.

4.1.16. Нумерация экстренных, справочных и заказных служб должна быть или 2-х или 3-х-значная, единая для всех ГТС и СТС.

Экстренным спецслужбам должны присваиваться следующие номера:

- пожарная помощь - 01;

- милиция - 02;

- скорая медицинская помощь - 03;

- аварийная служба газовой сети - 04.

Наименование, категория и нумерация остальных спецслужб представлены в таблице 4.7.

Таблица 4.7

Наименование, категории и нумерация спецслужб

Наименование и категории спецслужб

Нумерация

Примечание

1. Обязательный перечень служб

1.1. Справочная служба о номерах телефонов абонентов ГТС по полным данным

09



1.2. То же, по неполным данным

009

09 на ГТС с двухзначной нумерацией спецслужб

1.3. Заказная и справочная служба АМТС (МТС)

07



1.4. Служба приема телеграмм по телефону

066

06 на ГТС с двухзначной нумерацией спецслужб

1.5. Централизованная служба ремонта телефонов

008

08 на ГТС с двухзначной нумерацией спецслужб

1.6. Централизованная служба ремонта таксофонов

064

00 на ГТС с двухзначной нумерацией спецслужб

1.7. Справочная служба об услугах Минсвязи

069

09 на ГТС с двухзначной нумерацией спецслужб

1.8. Справочная служба по претензиям за услуги связи

053



1.9. Служба времени

060

05 на ГТС с двухзначной нумерацией спецслужб

1.10. Горсправка

062



1.11. Справочная аптекоуправления

003



1.12. Заказ такси

058



1.13. Справочная железной дороги

005



1.14. Справочная Аэрофлота

006



1.15. Справочная междугородного автобусного сообщения

004



1.16. Заказ ж/д билетов

055



1.17. Заказ авиабилетов

056



1.18. Заказ билетов междугородного автобусного сообщения

054



1.19. Заказная служба бытового обслуживания

086



1.20. Служба погоды

001



1.21. Информация похоронного бюро

059



1.22. Служба УВД

052



1.23. Резерв

051



2. Необязательный перечень служб

2.1. Справочная морского вокзала

007 или др.



2.2. Справочная речного вокзала

007 или др.



2.3. Заказ билетов на суда морского пароходства

057 или др.



2.4. Заказ билетов на суда речного пароходства

057 или др.



2.5. Адреса жителей (ЦАБ)

061



2.6. Репертуар зрелищных предприятий

082 или др.



2.7. Ремонт телевизоров

081 или др.



2.8. Юридическая справка

063



2.9. Бюро поручений

050



2.10. Справочная о кооперативах

088



2.11. Служба обслуживания туристов

000 или др.



2.12. Информация бюро путешествий

000 или др.



2.13. Информация о подписных изданиях

065 ил др.



2.14. Новости киноэкрана

087 или др.



2.15. Сказка

080



2.16. Веселые миниатюры

085



2.17. Служба информации ГАИ

002 или др.



2.18. Медицинская справочная и консультации

083



2.19. Прогноз погоды по городам страны и столицам зарубежных стран

067



2.20. Учебно-консультационные справки

068



2.21. Справки о выигрышах госзаймов, лотерей, спортлото и т. д.

084 или др.



2.22. Служба знакомств

089 или др.



2.23. Заказные службы АМТС (МТС)

071, 073

07 на ГТС с двухзначной нумерацией спецслужб

2.24. Информационно-справочная служба АМТС (МТС)

070



2.25. Справочные службы АМТС (МТС)

072, 074



2.26. Заказная и справочная служба междугородной связи

079



2.27. Резерв развития

075 - 078



4.1.17. Количество линий к спецслужбам для телефонных сетей емкостью до 10000 номеров следует принимать по таблице 4.8. При организации спецслужб, не указанных в табл. 4.8, количество линий к ним определяется по согласованию с заказчиком.

Таблица 4.8

Назначение

Нумерация

Количество линий к спецслужбам на телефонной сети емкостью номеров:

до 3000

от 3000 до 6000

от 6000 до 8000

от 8000 до 10000

Пожарная помощь

01

2

3

5

5

Милиция

02

2

3

3

3

Скорая медицинская помощь

03

3

3

5

5

Аварийная служба газовой сети

04

3

4

5

5

Заказно-справочная служба МТС

07

рассчитывается по номограммам Гипросвязи

Централизованная служба ремонта телефонов ГТС

08

2

3

5

5

Справочная служба о номерах телефонов абонентов ГТС

09

по две линии на каждый стол справок

4.1.18. Количество линий к спецслужбам для телефонных сетей емкостью свыше 10000 номеров определяется расчетом исходя из интенсивности нагрузок на линиях спецслужб. Для этого от заказчика необходимо получить следующие данные:

- среднее число вызовов и среднее время занятия в ЧНН от каждой из действующих АТС к УСС;

- среднее число вызовов и среднее время занятия в ЧНН службы от УСС по направлению к каждой из существующей служб;

- ожидаемое среднее число вызовов и среднее время занятия в ЧНН службы по направлению от УСС к каждой из открываемых служб.

4.1.19. Иногородним абонентам с помощью автоматической внутризоновой и междугородной телефонной связи необходимо обеспечить вызов спецслужб, обеспечивающих выдачу информации:

- о номерах телефонов и адресах жителей;

- о номерах телефонов, адресах и режимах работы различных организаций, предприятий и учреждений;

- об обслуживании туристов;

- о бытовом обслуживании;

- репертуар зрелищных предприятий;

- о поступлении новых товаров;

- о расписании движения различных видов транспорта и т. д.

4.1.20. Ведомственные службы, характеризующиеся ограниченным или местным использованием (справочные бюро больниц, поликлиник, отдельных предприятий, заказные службы отдельных контор и магазинов и т. п.) должны иметь полную нумерацию.

Полную нумерацию временно могут иметь службы сервиса, для которых в будущем будет предусмотрена сокращенная нумерация. Такое решение допускается для служб с ограниченными ресурсами, которые в определенные периоды времени функционируют в условиях резкого повышения спроса на услугу над ее предложением (например, служба заказа ж. д. билетов).

Службы, вызываемые по полной нумерации, в зависимости от величины поступающей на нее нагрузки, включаются на правах абонентской установки, либо на правах коммутаторной установки, с серийным исканием, либо в УВТС или в УВС вместо сотенной, тысячной или десятитысячной группы.

4.1.21. При организации связи с УПАТС необходимо учитывать следующее:

- УВТС, как правило, необходимо организовывать с выделением одного-двух тысячных направлений на ОПС. При отсутствии свободного резерва номерной емкости необходимо создавать УВТС десятитысячной емкости (на правах ОПС);

- тип оборудования УВТС, как правило, выбирается аналогично типу оборудования ОПС, совместно с которой это оборудование устанавливается;

- соединительные линии между УПАТС и городскими и сельскими АТС должны быть односторонними и могут быть общими для местной и междугородной связи. Название односторонних линий - исходящие и входящие - присваивается по отношению к УПАТС;

- УПАТС должны оборудоваться аппаратурой АОН, владельцами УПАТС, независимо от того установлена или планируется к установке АОН на опорной АТС;

- УПАТС свыше 6000 №№ должны включаться в ГАТС на правах ОПС.

4.1.22. Количество соединительных линий с УПАТС определяется расчетом, исходя из телефонной нагрузки, создаваемой действующими УПАТС. При отсутствии статистического учета количество СЛ, как правило, принимается по табл. 4.9.

4.1.23. При использовании табл. 4.9 необходимо учитывать следующее:

а) проектируемое количество СЛ не должно превышать значения допускаемого схемными возможностями отдельных типов УПАТС (УПАТС-100/400, УАТС-50/200М);

б) при общем числе абонентов, имеющих право связи с ГТС на УПАТС типа ДШ не более 300, как правило, предоставляются отдельные пучки СЛ на каждые 100 абонентов. Число входящих СЛ для каждого сотенного пучка определяется по первой строке табл. 4.9;

в) количество СЛ в общем пучке для местной и междугородной связи должно быть сокращено на 2 - 3 линии против указанного в таблице.


Таблица 4.9

Количество абонентов с правом выхода на сеть общего пользования

Количество соединительных линий для УПАТС

Промышленных предприятий и учреждений

Административно-хозяйственных, проектных и научных организаций, гостиниц

Исходящие

Входящие

Исходящие

Входящие

при отсутствии полноавтом. междугор. связи

при наличии полноавтом. междугор. связи

местной связи

междугородной связи

при отсутствии полноавтом. междугор. связи

при наличии полноавтом. междугор. связи

местной связи

междугородной связи

100

5

6

5

3

6

7

7

3

200

8

9

9

4

10

11

10

4

300

10

12

11

4

13

15

14

5

400

12

14

13

5

15

17

16

6

500

14

17

15

6

18

21

19

7

600

16

19

17

6

21

24

22

7

700

18

22

20

6

23

27

25

8

800

20

24

22

7

26

30

28

8

900

22

27

24

7

28

33

30

9

1000

24

30

26

8

28

34

30

9

1500

34

42

36

10

42

50

44

12

2000

40

50

44

12

50

60

54

15


4.1.24. Нагрузка, создаваемая соединительными линиями с УПАТС, принятым по табл. 4.9, определяется по пропускной способности пучков этих линий при потерях, приведенных на рис. 4.1, 4.2 и принимается, как расчетная.

4.1.25. Выход на сеть общего пользования абонентов УПАТС необходимо осуществлять набором однозначного индекса, с последующим прослушиванием сигнала готовности опорной АТС или без прослушивания (по согласованию с местными органами связи).

4.2. Электрические параметры абонентских и соединительных линий

4.2.1. При построении абонентских и межстанционных сетей расчет всех длин участков необходимо производить с учетом норм по затуханию и электрических параметров по сопротивлению и емкости.

4.2.2. Распределение норм затухания в дБ на частоте 800 Гц на ГТС приведено на рис. 4.3 - 4.9.

Распределение норм затухания в дБ на частоте 800 Гц на СТС приведено на рис. 4.10 - 4.13.

4.2.3. Электрические параметры по сопротивлению и емкости абонентских линий не нормированы и зависят от типа оборудования АТС. Электрические параметры по сопротивлению и емкости соединительных линий представлены на рис. 4.14 - 4.16.

Электрические параметры по сопротивлению и емкости СЛ между аналоговыми АТС и АТСЭ принимаются по нормам для аналоговых станций.

4.2.4. В соответствии с ГОСТ 21 655-87 на местных телефонных сетях в целях устойчивости работы допускается не более 4-х переходов «аналог - цифра - аналог» от абонента до абонента при наличии аналоговых АТС. Применение ЦАВУ, ДАВУ на абонентских линиях в общем количестве переходов не учитывается.

Все транзиты, как правило, должны быть 4-х-проводными. Временно допускается один транзит 2-х-проводный.

При организации связи между абонентами электронных АТС на местной сети допускается один переход «аналог - цифра - аналог».

На участке местной сети для междугородной связи допускается не более 2-х переходов при наличии аналоговых АТС и 1-го перехода при наличии электронных АТС, УПАТС.

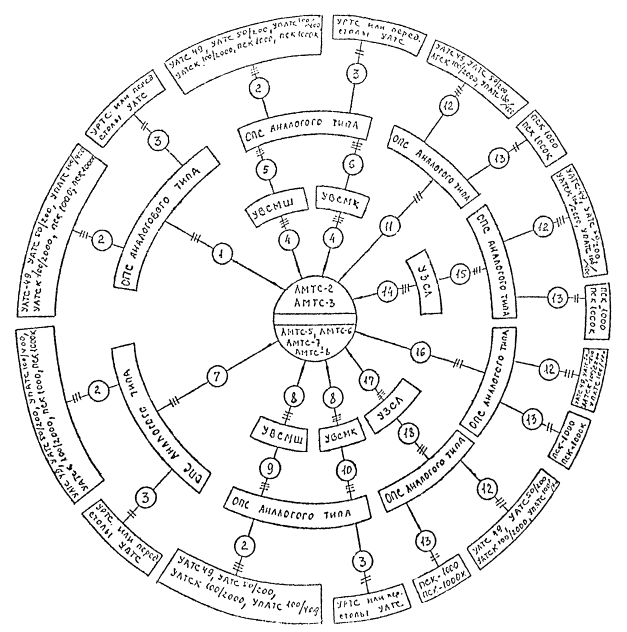

Распределение норм затухания на нерайонированной сети

Рис. 4.3

Распределение норм затухания на районированных ГТС

Рис. 4.4

Распределение норм затухания на районированной ГТС с узлами входящего сообщения

Рис. 4.5

Распределение норм затухания на районированной ГТС с узлами исходящего и входящего сообщения

Рис. 4.6

Распределение норм затухания от абонента до МТС на ГТС

Рис. 4.7

Распределение норм затухания от абонента до справочно-информационных и заказных служб на ГТС

Рис. 4.8

Рис. 4.9

Распределение норм затухания на СТС при одноступенчатом радиальном построении

Рис. 4.10

Распределение норм затухания на СТС при двухступенчатом радиально-узловом построении

Рис. 4.11

Распределение норм затухания на СТС при междугородной связи

Рис. 4.12

Распределение норм затухания на комбинированной сети при связи с абонентами СТС и ГТС

Рис. 4.13

Условные обозначения принятые на рисунках

 - станции и узлы телефонной коммутации, содержащие переходное устройство с 2-х-проводного на 4-х-проводный тракт ?????

 - физическая двухпроводная линия

 - канал систем передачи

3.5 (4.5) - затухание аб. л. для кабелей с диам. жил 0,32 мм

(затухание аб. л. для кабелей с диам. жил 0,5; 0,64; 0,7 мм)

 - 4-х-проводный транзит.


АТС ДШ И УВС КООРДИНАТНОГО ТИПА, АТСК И УВС ДЕКАДНО-ШАГОВОГО ТИПА

Нормы по сопротивлению и емкости абонентской сети и НЧ соединительных линий МСС

Рис. 4.14

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

R (a + b)

Rc

R (a + b)

Rc

1 + ?

3000

-

1,6 или 1,3

1,3 при РАТС - 47 с РСЛ-ЗШ Rс - 1500

11 + 2

3000

-

0.9

с РСЛ-ЗШ Rc - 1500

1

-

700

21

-

700



15

-

1500

-

12 + ?

2800

-

1,6 или 1,3

1,3 при РАТС или УВС типа АТС-47, с РСЛ-ЗШ Rc - 1500

2 + 15

3000

-

0,9



21

-

700

15

-

1500

-



???

3000

-

1,6 или 1,3

1,3 при УВС типа АТС - 47 с РСЛ-ЗШ Rc - 1500

3 + 13

2800

-

1,6 или 1,3

1,3 при РАТС - 47

13

-

1500

-

15

-

1500

22

-

700

-

1 + 10

3000

-

0,9



???

2800

-

1,6 или 1,3

1,3 при УВС типа АТС - 47 с РСЛ-ЗШ Rc - 1500

5 + 11

26001)

-

1,6 или 1,3

1,3 при РАТС или УВС типа АТС - 47

23

-

700

-

4 + 8









5 + 18

3000

-

1,6



4

3000

-

0,9



6

-

700

-

с РСЛ-ЗШ Rс - 1500

8

3000

-

0,9



18

-

1500

-



4 + 9









1 + 15

2800

-

1.6



4

3000

-

0,9



19

-

1500

-



9

2800

-

1,6



1 + 17

2800

-

0,9



5 + 9









5 + 15

2800

-

0,9



5

2800

-

1,6



10 + 21

300

-

1,6 или 1,3

1,3 при РАТС или УВС типа АТС - 47; с РСЛ-ЗШ Rc - 1600

9

2800

-

1,8



10

-

1500

-

5 + 8









21

-

700

-

5

2800

-

1,6



8

3000

-

0,9



1) При АТСКУ производства ГДР R (a + b) = 2200 Ом.

В одном соединительном тракте допускается применение 3-х участков при использовании на 2-х из них компл. РСЛК (РСЛ-2), а на 3-ем РСЛП, или на 2-х участках - РСЛП, а на третьем - РСЛК.

Использование на всех 3-х участках только компл. РСЛК (РСЛ-2) или только РСЛП не допускается.

Нормы по сопротивлению соединительных и заказно-соединительных линий (АМТС)

Рис. 4.15

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

R (a + b)

Rc

R (a + b)

Rc

1

2000

1000

1,0



8 + 1

3000



1,6 или 1,3

1,3 при РАТС-47

1 + 2

2000



1,0

с РСЛ-ЗШ Rc - 1500

8, 10



1500 на кажд. уч.

1



1000



???

3000



1,3 или 1,0

1,0 при УАТСК-100/2000 и УПАТС-100/400

2



700



8, 10



1500 на кажд. уч.



3

1) 1000, 1500, 1300





1500 при АТС-54, 1300 при связи от ??? через УРСАМ

2



700



с РСЛ-ЗШ Rc - 1500

11

2000

700 или 1000

1,0

Rc - 700 при АТС-ДШС, с РСЛ-ЗШ Rc - 1000

???

2000



1,0



???

2000



1,0

То же

4



1000





11



700 или 1000



5



700



с РСЛ-ЗШ Rc - 1500

12



700



???

2000



1,0



13

2000



1,3



4



1000





???

2000



1,0



5, 2



700 на каждом участке



с РСЛ-ЗШ Rc - 1500

14



1000



700 при АТС-ДШС, а с РСЛ-ЗШ Rc - 1000

15



700 или 1000



???

2000



1,0



???

2000



1,0

То же

4



1000





14



1000



6



1500





15



700 или 1000



3









12



700



???





1,0



16

3000

700 или 1500

1,6 или 1,3

1,3 при АТС-47, Rc - 700 при АТС-ДШС, а с РСЛ-ЗШ Rc - 1500

4



1000





6



1500





???

3000



1,3 или 1,0

1,0 при УАТСК-100/2000 и УПАТС-100/400

2



700



с РСЛ-ЗШ Rc - 1500

16



700 или 1500



7

3000

1500

1,6 или 1,3

1,3 при РАТС-47

12



700



Rc - 700 при АТС-ДШС, а с РСЛ-ЗШ Rc - 1500

1 + 2

3000



1,3 или 1,0

1,0 при УАТСК-100/2000 и УПАТС-100/400

7



1500





???

3000



1,6 или 1,3

1,3 при АТС-47

2



7001)



с РСЛ-ЗШ Rc - 1500

17



1500



Rc - 700 при АТС-ДШС, а с РСЛ-ЗШ Rc - 1500

8 + 9

3000



1,6 или 1,3

1,3 при РАТС к УВСМ типа АТС-47

18



700 или 1500



8



1500





???

3000



1,3 или 1,0

1,0 при УАТСК-100/2000 и УПАТС-100/400

9



700



с РСЛ-ЗШ Rc - 1500

???

3000



1,3 или 1,0

1,0 при УАТСК-100/2000 и УПАТС-100/400

17



1500





8



1300



с РСЛ-ЗШ Rc - 1500

18



700 или 1500



Rc - 700 при АТС-ДШС, а с РСЛ-ЗШ Rc - 1500

9, 2



700 на каждом участке





12



700



*) Rим - 1300, включая сопротивление линейной части встречного комплекта, на УРТС, которое составляет для МБ - 250 Ом, ЦБ×3 - 600 Ом, ЦБ 3×2 - 600 Ом, ЦРТС-100/600 - 300 Ом, передающего стола УАТС - 500 Ом.

1) При связи ПСК-1000К с АТСК Rc £ 750 Ом.

АТСК И УВС КООРДИНАТНОГО ТИПА

Нормы по сопротивлению и емкости абонентской сети и низкочастотных соединительных линий МСС

Рис. 4.16

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

№№ п/п

Сопротивление проводов, Ом, не более

Емкость в мкф, не более

Примечание

R (a + b)

Rc

R (a + b)

Rc

1

1300

-

0,5

АТСК «Пентаконта»

13 + 21

3000

-

0,9



1000

-

0,5



14 + 22

3000

-

0,9



2

3000

-

1,0

АТСК «Пентаконта»

22

-

1500

-



3400

-

1,0

R(a + b) при соблюдении по затуханию

25 + 23

28001)

-

1,6 или 1,3

1,3 при АТС-47

3

3000

1500

1,6

?? + 24

2800

-

1,6



4

3000

-

0,9



24

-

1500

-



5

2800

-

1,6 или 1,3

1,3 при АТС-47

17 + 25

3000

-

1,6 или 1,3

1,3 при АТС-47

6

3000

700

1,6 или 1,3

1,3 при АТС-47

РСЛ-3 и Rc - 1500

17, 25

-

1500 на каждом участке

-

7

3000

1500

1,6 или 1,3

1,3 при АТС-47

13 + 26

2800

-

1,6 или 1,3

1,3 при АТС-47

8

3000

-

0.9



26

-

1500

-

9 + 10

В зависимости от проводности линии и типов комплектов РСЛ нормы по сопротивлению, емкости см. позиции, обозначенные суммой участков

19

В зависимости от проводности линии и типов комплектов РСЛ нормы по сопротивлению и емкости см. позиции 5, 7, 8, 3, 4.

13 + 23

2800

-

0,9



15 + 21

2800

-

0,9



27

3000

-

0,5

При УСС АТС-54, АТС-54А

12 + 20

3000

-

1,6



12, 20

-

1500 на каждом участке

-



2000

-

0,5

- » - АТС-47

2600

-

0,5

- » - АТСК

13 + 11









13 + 28









13

3000

-

0,9



13

3000

-

0,8



11

3000

-

0,9



28

2800

-

1,6



15 + 23









15 + 11





1,6



15

2800

-

1,6



15

2800

-

0,9



28

2800

-

1,6



11

3000

-





1) При АТСКУ производства ГДР R(a + b) £ 2200 Ом.

Отсутствие стрелки означает, что электрические параметры одинаковы для исходящей и входящей связи.

В одном соединительном тракте допускается применение 3-х участков при использовании на 2-х из них компл. РСЛП, а на третьем - РСЛК, или на 2-х - РСЛК, а на 3-м - РСЛП.


5. НОРМЫ РАСХОДА ОТДЕЛЬНЫХ ВИДОВ ОБОРУДОВАНИЯ, КАБЕЛЯ, ЗАПАСНЫХ ПЛАТ, ОСНОВНЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

5.1. Станционные сооружения.

5.1.1. Испытательно-измерительные столы (ИИС) для АТСКУ, АТС-АМЭ принимаются в количестве, приведенном в табл. 5.1.

При наличии на ГТС централизованного бюро ремонта (ЦБР) или автоматизированной системы технического обслуживания абонентов (АСТОА) на АТСКУ, АТС-АМЭ независимо от емкости устанавливается один ИИС.

Кроме того, для ТС АТСКУ, АТС-АМЭ независимо от мощности и для десятитысячного УБТС следует предусматривать один упрощенный испытательно-измерительный стол.

Для АТСКП (Пентаконта) следует предусматривать 2 испытательно-измерительных стола отечественного производства на емк. 10000 №№.

Таблица 5.1

Емкость в номерах АТС

Количество испытательно-измерительных столов

универсальных

упрощенных

до 2000

1

-

до 5000

1

1

до 7000

1

2

до 10000

1

3 (2)*

до 20000

2

3

свыше 20000

2

4

Примечание: * - 3 или 2 по количеству стативов СД в тысячной группе минус 1.

Для АТС ИИС устанавливается один на здание для проверки прямых проводов.

5.1.2. На станциях СТС емкостью до 2000 номеров должен устанавливаться один испытательно-измерительный стол, а при емкости свыше 2000 номеров - два стола. На АТС типа АТСК-100/2000 отечественного производства для эксплуатационных проверок использовать прибор ИП-60. Для эксплуатационных проверок на АТСКУ Квант используется ИП-60, на ИАТСКЭ - испытательно-измерительный стол.

5.1.3. Количество столов справок на ГТС до 25000 номеров представлено в табл. 5.2.

5.1.4. На ГТС емкостью от 25000 №№ до 150000 №№ для организации справочной службы устанавливается комплекс оборудования АСПС.

Тип комплекса АСПС представлен в таблице 5.3.

Таблица 5.2

Емкость ГТС в номерах

Количество столов справок

2000 - 4000

1

4000 - 6000

2

6000 - 8000

3

8000 - 10000

4

10000 - 13000

5

13000 - 16000

6

16000 - 19000

7

19000 - 22000

8

23000 - 25000

9

Таблица 5.3

Емкость ГТС в номерах

Тип комплекса АСПС

25000 - 50000

АСПС-10

50000 - 100000

АСПС-26

100000 - 150000

АСПС-52

На ГТС емкостью свыше 150000 №№ для справочной службы устанавливается оборудование электронных АТС (СРВ, АРМ).

5.1.5. Количество столов справок справочной службы районного центра должно приниматься по нормам п. 5.1.3 и 5.1.4 по эквивалентной емкости, определяемой по формуле:

N = N1 + K N2

где: N1 - емкость ЦС, а при районированной сети - суммарная емкость всех АТС райцентра;

N2 - суммарная емкость ОС и УС;

К - коэффициент, показывающий насколько меньше вызываются спецслужбы райцентра абонентами ОС и УС по сравнению с абонентами ЦС. Этот коэффициент при отсутствии данных может быть принят равным 0,35.

5.1.6. На АТСК, АТСКУ, с числом таксофонов 80 и более должны устанавливаться столы контроля таксофонов (СКТА) из расчета один стол на 200 таксофонов и два стола при числе таксофонов от 200 до 400.

При организации на ГТС автоматизированной службы контроля таксофонов СКТА не устанавливается.

5.1.7. Для измерения телефонной нагрузки следует устанавливать:

а) на АТС типа АТСК, АТСКУ - один статив учета нагрузки (УН) на станцию емкостью до 5000 номеров и два статива на станцию емкостью до 10000 №№.

На АТС-АМЭ устанавливается оборудование УСИ и ЦЭУ, объем которого определяется в соответствии с указанным в ??????.

Для АТС КП - одна рама со счетчиками на станцию емк. до 10000 №№.

б) для АТС типа К-100/2000У отечественного производства - одна рама на 12 счетчиков на АТС до 500 номеров и дополнительно комплект на 12 счетчиков для АТС от 500 до 2000 номеров.

5.1.8. Для ТС АТСКУ следует предусматривать самостоятельную аппаратуру учета нагрузки по нормам п. 5.1.7, а также самостоятельные стативы СВУ и МГ, а именно по одному стативу СВУ и МГ на 5000 эквивалентных номеров.

Эквивалентную емкость узла из оборудования АТС типа АТСКУ, АТС-АМЭ следует определять по объему оборудования из расчета того, что 33 статива оборудования АТСКУ и 25 стативов АТС-АМЭ, включая промщиты, эквивалентны 1000 номерам абонентской емкости.

При установке в одном зале узлового оборудования координатного и декадно-шагового типа стативы СВУ устанавливаются самостоятельно для каждого типа оборудования.

При установке в одном зале узлового оборудования и оборудования ЛАЦ стативы МГ и СВУ должны быть общими.

5.1.9. Емкость кросса должна быть принята с учетом резерва: по линейной стороне 15 % для абонентского кросса и 30 % для кросса СЛ. По согласованию с заказчиком может быть предусмотрен резерв станционной стороны кросса для охранной сигнализации.

5.1.10. Количество кабеля для монтажа оборудования определяется по расчетам с резервом в размере 2 %, для ЭПУ - 6 %.

5.1.11. Нормативы материалоемкости на единицу мощности предприятий и сооружений связи приведены в томе 2.

5.1.12. Резервные платы и приборы для АТСКУ, АТС-АМЭ, АТС КП, АТСК 100/2000У, ЦСП необходимо учитывать в соответствии с методическими руководствами по проектированию каждого типа оборудования, для АТСЭ резервные платы и приборы определяются заводом-поставщиком оборудования.

5.1.13. Ориентировочный расход станционного кабеля приведен в таблице 5.4.

5.2. Линейные сооружения

5.2.1. Нормы по расчету емкости кабельных линий абонентских телефонных сетей

5.2.1.1. В общей емкости проектируемой кабельной сети должен учитываться запас, размер которого для различных участков сети не должен превышать величин, приведенных в табл. 5.5.


Ориентировочные нормы потребности в станционных кабелях

Таблица 5.4

Тип кабелей

Единица измерения

Типы сетей и сооружений

Нормы потребности

Координ. оборудование

Квазиэлектр. оборудование

Электрон. оборудование

Всего

в том числе

Всего

в том числе

Всего

в том числе

АТС

МСС

АТС

МСС

АТС

МСС

ТСВ

км на 1000 №№ монтир. емкости

Городские телефонные сети нерайонированные

7,1

7,1

-

3,0

3,0

-

-

-

-

районированные без узлов

8,5

7,1

1,4

4,4

3,0

1,4

-

-

-

районированные с УВС

10,0

8,0

2,0

-

-

-

4,4

2,4

2,0

районированные с УИС, УВС

11,5

8,3

3,2

-

-

-

5,7

2,5

3,2

Сельские телефонные сети с:



















координатными АТС



















типа 50/200

4,8

3,7

0,9

-

-

-

-

-

-

типа 100/2000

8,9

8,0

0,9

-

-

-

-

-

-

квазиэлектронными



















до 500 №№

-

-

-

2,5

1,6

0,9

-

-

-

свыше 500 №№

-

-

-

3,1

2,2

0,9

-

-

-


Таблица 5.5

Наименование сети

Участок прокладки

Проектируемый запас

от

до

Магистральная

Станции

Распределительного шкафа или кросса УПАТС

2

Станции

Оконечных устройств (распределительных коробок или кабельных ящиков)

10

Распределительного шкафа 1 класса

Распределительного шкафа 5 класса

2

Распределительная

Распределительного шкафа

Оконечных распределительных устройств (распределительных коробок, кабельных ящиков)

10

Межстанционная

Станции ГТС, СТС

Станции ГТС, СТС, АМТС (МТС)

2 - 3

Примечания.

1. Проектируемый запас кабелей - отношение их свободной емкости к емкости, предусмотренной к задействованию, исчисленное в процентах.

2. В районах обслуживания АТС, где достигается телефонная плотность 1 телефон на одну квартиру, следует предусматривать запас по распределительной сети не более 3 %.

5.2.1.2. При расчете емкости кабельной сети необходимо руководствоваться следующими требованиями и нормами:

- для организации некоммутируемых каналов (прямых проводов) предусматривать до 5 % пар от емкости проектируемой абонентской сети. Конкретную потребность в прямых проводах определять при проектировании по данным заказчика. На межстанционной сети количество пар для организации некоммутируемых каналов определяется потребностью, но не должно превышать 10 % суммарной емкости проектируемых и существующих кабелей по каждому направлению;

- число таксофонов следует предусматривать в объеме - 2 - 4 % емкости проектируемой АТС;

- кабельную емкость абонентской сети для жилых зданий необходимо предусматривать в городах, поселках городского типа и сельской местности - в соответствии с действующими Нормами телефонной плотности. Число спаренных квартирных телефонов следует предусматривать в объеме до 40 % от общего количества телефонных аппаратов индивидуального квартирного сектора (без учета телефонных аппаратов, включенных в подстанцию);

- в радиусе 500 м от АТС необходимо предусматривать включение абонентских устройств непосредственно от кабелей магистральных участков абонентской сети ГТС (прямое питание);

- на ОПС, ОПТС при телефонной плотности 1 телефон на 1 квартиру и многоэтажной застройке следует применять прямое питание независимо от расстояния от станции до зданий;

- в районах временного обслуживания от проектируемой АТС, где на следующих этапах развития планируется строительство новой АТС, следует предусматривать прокладку кабелей емкостью, не превышающей количества соединительных линий от проектируемой до будущей АТС.

5.2.1.3. Максимальная загрузка кабельных распределительных шкафов не должна превышать величин, приведенных в таблице 5.6.

Таблица 5.6

Максимальное число магистральных пар

Емкость кабельного распределительного шкафа

500

1200 ´ 2

250

600 ´ 2

130

300 ´ 2

50

150 ´ 2

5.2.2. Нормы на прокладку и расход кабелей связи

5.2.2.1. При определении потребного количества прокладываемых кабелей в проектах должны предусматриваться их запасы с учетом неровности местности, укладки кабелей в грунт, а также выкладки их по форме котлованов, колодцев и расхода на разделку концов кабелей при проведении электрических измерений, испытаний и сращивания их строительных длин. Нормы расхода кабелей на 1 км трассы приведены в табл. 5.7.

Таблица 5.7

Вид прокладки кабеля

Количество кабеля на 1 км трассы (км)

Электрические кабели



В грунте

1,02

В кабельной канализации

1,02

В коллекторе

1,01

Через водные преграды

определяется проектом*

В грунтах, подверженных пучению

1,04

Подвесные кабельные линии связи

1,025

Оптические кабели



В грунте

1,02

В кабельной канализации

1,057

В коллекторе

1,057

Примечания.

1. Длина электрических и оптических кабелей на смонтированных усилительных (регенерационных) участках должна соответствовать протяженности трассы с учетом К = 1,01.

2. *) Допускается превышение (до 14 %) длины кабеля по сравнению с шириной реки по зеркалу воды.

5.2.2.2. Минимальные расстояния от кабелей связи, трубопровода кабельной канализации до других подземных и наземных сооружений при сближении или пересечении с последним должны соответствовать нормам, приведенным в таблице 5.8.

5.2.2.3. Глубина прокладки подземных кабелей связи (бронированных и небронированных местных сетей ГТС и СТС) в грунтах I - IV группы должна быть:

- 0,8 м - вне населенных пунктов;

- 0,7 м - в населенных пунктах.

При необходимости прокладки кабелей на глубине менее указанной должна предусматриваться дополнительная защита кабелей от механических повреждений в виде укладки над кабелем кирпича (бетонных плит) поверх слоя просеянной земли или песчаного грунта толщиной 0,1 м.

5.2.2.4. Глубина прокладки подземных кабелей связей в грунтах V группы и выше, а также в грунтах IV группы, разрабатываемых взрывным способом или отбойными молотками, должна быть не менее:

- при выходе скалы на поверхность - 0,4 м для всех типов кабелей (глубина траншей 0,5 м);

- при наличии над скальной породой поверхностного почвенного слоя - 0,6 м для всех кабелей (глубина траншей 0,7 м).

При этом заглубление в твердую породу (скалу) должно быть не более 0,4 м (глубина траншей 0,5 м).

Таблица 5.8

Наименование сооружений

Минимальное расстояние (в свету) до кабелей связи, РТС и кабельной канализации, м

параллельное прохождение

пересечение

I. По условиям производства работ и обеспечения бесперебойного действия кабельных линий

-



Мосты магистральные автомобильных и железных дорог общегосударственного и республиканского значения:





а) через внутренние водные пути, судоходные реки, каналы и водохранилища

1000* ниже по течению



б) через сплавные реки

300* ниже по течению



в) через несплавные и несудоходные реки

50-100* ниже по течению



Мосты автомобильных и железных дорог областного, местного и прочего значения:





а) через судоходные реки и каналы

200* ниже по течению



б) через остальные реки

50-100* ниже по течению



Железные и автомобильные дороги (от края подошвы насыпи)

5,0

Не менее 1 от полотна автомобильной дороги или подошвы рельсов и 0,8 ниже дна кювета при его наличии**

Трамвайные пути

2 от ближайшего рельса

1 ниже подошвы рельса

Путепроводы

Определяется проектом

-

Кабельная канализация (от блоков и колодцев)

0,25

0,1

Городская канализация

0,5

0,25/0,15

Газопроводы высокого давления до 5395 кПа (до 55 кгс/см2), нефтепроводы и трубопроводы

10,0**

0,5/0,15

Газопроводы высокого давления от 588 до 1177 кПа (от 6 до 12 кгс/см2)

1/3

0,5/0,15

Газопроводы высокого давления от 294 до 583 кПа (от 3 до 6 кгс/см2)

1/2,0

0,5/0,15

Газопроводы среднего давления от 5 до 294 кПа (от 0,05 до 3 кгс/см2)

1/1,5

0,5/0,15

Газопроводы низкого давления 5 кПа (0,05 кгс/см2)

1,0

0,5/0,15

То же, на стенах зданий

1,0

-

Водопроводы разводящей сети диаметром до 300 мм

0,5

0,25/0,15

Сточная канализация

0,5

0,25/0,15

Водопроводы разводящей сети диаметром свыше 300 мм

1,0

0,25/0,15

Теплосети с учетом температурных компенсаторов

1,0

0,25/0,15

Дренажи и водостоки

0,5

-/0,15

Общие коллекторы для подземных сетей

1,0

-

От красной линии домов в городах и поселках городского типа

1,5

(допускается в отдельных случаях отклонение от указанной нормы с учетом местных условий)

-

Бортовой камень улицы, дороги

1,5

-

Стволы существующих деревьев на городской трассе

1,5

-

Кабели связи магистральной, внутризоновых сетей и соединительные линии местных сетей с использованием систем передачи

0,5/0,25

(при условии разработки траншей ручным способом

-/0,1

Неуплотненные однопарные кабели СТС

0,1/-

При параллельной прокладке на длине не более 5 км совместно в одной траншее

-/0,1

Силовые кабели

0,5***, *4

0,5/0,15

Кабели радиотрансляционных сетей I класса

1,0

-/0,25

Кабели радиотрансляционных сетей II класса

0,5

-/0,25

Стены или опоры тоннелей и путепроводов (на уровне или ниже основания)

0,5

-

Насыпи или бровки каналов

1,0 от подошвы насыпи или бровки канала

-

Оросительные каналы

1,5 от бровки каналов при непросадочных грунтах

-

II. По условиям защиты кабелей связи





Опоры ВЛ, напряжением 750 кВ или ближайшие электроды их заземлителей, при удельном сопротивлении грунта:





- до 100 Ом·м

15



- от 101 до 500 Ом·м

25



- от 501 до 1000 Ом·м

40



- от 1001 Ом·м и более

50



Опоры ВЛ, напряжением 110 - 500 кВ или ближайшие электроды их заземлителей при удельном сопротивлении грунта:





- до 100 Ом·м

10,0*5



- от 101 до 500 Ом·м

25,0*



- от 501 до 1000 Ом·м

35,0*5



- от 1001 Ом·м и более

50,0*5



Опоры контактных сетей наземного электротранспорта, светофоров железнодорожных и ВЛ напряжением от 1 до 35 кВ или ближайшие электроды их заземлителей при удельном сопротивлении грунта:





- до 100 Ом·м

*5



- от 101 до 500 Ом·м

10,0*5



- от 501 до 1000 Ом·м

11,0*5



- от 1001 Ом·м и более

*5



Заземлители деревянных опор или незаземленные железобетонные опоры ВЛ и контактных сетей наземного электротранспорта с напряжением сети до 1000 В:





- в населенный местности

3,0*6



- в ненаселенной местности

10,0*5, *6



Незаземленные деревянные опоры ВЛ напряжением до 1000 В:





- в населенный местности

2,0



- в ненаселенной местности

5,0*5



- в стесненных условиях

1,0*7



Заземлители молниеотводов воздушных линий связи

25,0



Опоры воздушных линий связи

Определяется по расчету проектом*8



Рельсы трамвайных путей и электрических железных дорог постоянного тока

Определяется проектом*8



* Возможность прокладки кабеля выше моста определяется проектом. Расстояние от моста уточняется при согласовании кабельного перехода с организацией, регулирующей судоходство и сплав, но оно не должно быть меньше указанного в табл. 6.3. Указанные нормы не распространяются на кабельные переходы, осуществляемые на территории городов и поселков городского типа.

** В случае дополнительной защиты кабелей от механических повреждений в кювете в виде покрытия кабеля (кирпичом, бетонными плитами и др.) это расстояние может быть уменьшено до 0,5 м.

*** Расстояние от газопроводов или силовых кабелей до кабелей связи при их сближении в русле реки на кабельных переходах определяется проектом.

*4 Допускается уменьшение расстояний прокладки кабелей связи в трубах от силовых кабелей напряжением до 10 кВ: НЧ кабелей 0,1 м; ВЧ кабелей 0,25м.

*5 В стесненных условиях на пересечениях с ВЛ эти расстояния могут быть уменьшены до 5 м прокладкой кабелей связи в стальных трубах (покрытие швеллером) по длине, равной расстоянию между крайними проводами плюс 10 м с каждой стороны от крайних проводов. По условиям защиты от ударов молний эти расстояния также могут быть уменьшены при условии прокладки грозозащитных тросов в соответствии с действующим руководством по защите подземных кабелей связи от ударов молнии.

*6 При прокладке кабелей связи и РТС в каналах кабельной канализации расстояния от опор ВЛ до блоков труб и смотровых устройств могут быть уменьшены соответственно до 1 и 2 м.

*7 Кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны относительно опоры не менее 3 м.

*8 Для однопарных кабелей сельской связи и кабелей радиотрансляционных сетей расстояния определяются условиями производства работ.

Примечания.

1. В числителе указаны расстояния при прокладке кабелей непосредственно в грунте, в знаменателе - в трубах, а при отсутствии дроби - для обоих случаев.

2. Кабели и кабельная канализация прокладываются:

- выше канализационных и водопроводных сетей;

- выше или ниже кабелей связи и силовых кабелей, продуктопроводов, газопроводов, нефтепроводов и теплосетей.

3. При сближениях и пересечениях трассой кабеля воздушных линий связи в населенных пунктах прокладка кабеля должна производиться на расстоянии не менее 1 м от их опор, подпор и оттяжек. При невозможности соблюдения указанного расстояния в стесненных условиях необходимо предусматривать защиту кабеля от механических повреждений в виде покрытия его кирпичом или бетонными плитами в охранной зоне линии.

В вечномерзлых грунтах и в грунтах с глубоким сезонным промерзанием глубина прокладки кабеля должна определяться проектом в соответствии с рекомендациями, изложенными в «Техническом указании по проектированию, строительству и эксплуатации кабельных линий связи в районах вечной мерзлоты», Минсвязи СССР.

5.2.2.5. Минимальные расстояния при кабельном переходе по горизонтали в свету от условной оси перехода через железные дороги должны приниматься:

- до стрелок и крестовин железнодорожного пути и мест присоединения отсасывающих кабелей к рельсам электрифицированных железных дорог - 10 м;

- до стрелок и крестовин железнодорожного пути при ????? грунтах - 20 м;

- до труб, тоннелей и других искусственных сооружений - 30 м;

- до стрелок и крестовин трамвайных путей - 3 м.

5.2.2.6. Число прокладываемых труб на переходах должно предусматриваться, исходя из норм загрузки каналов кабелями различного назначения, приведенных в разделе, с учетом необходимых резервных труб согласно таблицы 5.9.

Таблица 5.9

Число труб, прокладываемых через автомобильные и железные дороги

Число резервных труб

от 1 до 3

1

от 4 до 8

2

Примечания.

1. Для абонентских кабелей СТС резервные трубы предусматриваться не должны.

2. Для прокладки однопарных кабелей сельских телефонных сетей на пересечениях через автомобильные и железные дороги допускается прокладка асбестоцементных или полиэтиленовых труб с внутренним диаметром менее 100 мм.

5.2.2.7. Расстояния между кабелями проводного вещания, прокладываемыми в кабельной канализации, коллекторах, технических подпольях, помещениях ввода кабелей и непосредственно в грунте с кабелями связи должно быть не менее величин, приведенных в табл. 5.10 с учетом п. 5.2.2.3 (при прокладке кабелей в грунт).

Таблица 5.10

Назначение кабеля проводного вещания и номинальное напряжение в нем, В

Длина параллельного пробега, км

Допустимое расстояние, см

между кабелями ???? и НЧ кабелем связи

между кабелями ????? и ВЧ кабелями

между кабелями ???? и ВЧ кабелями связи

в кабеле связи нет цепей звукового вещания

в кабеле связи есть цепи звукового вещания

Магистральный фидер НЧ-900, ВЧ-120

0,05

4

11

32

14

0,5

12

34

65

30

1,0

13

36

78

34

2,0

14

41

88

38

Распределительный фидер НЧ-240, ВЧ-30

0,05

2

6

16

7

0,5

6

17

35

15

1,0

6

19

39

17

2,0

6

20

44

19

3,0

7

22

46

20

4,0

8

23

47

20

5.2.2.8. Ориентировочный расход линейного кабеля с учетом поправочных коэффициентов на проектную среднюю длину абонентских и соединительных линий приведен в таблицах 5.11 - 5.14.

5.2.3. Нормы по расчету и строительству кабельной канализации

5.2.3.1. При расчете числа каналов кабельной канализации для первого и последующего этапов развития сети необходимо учитывать следующее:

- на всех участках, где определена необходимость прокладки распределительных кабелей, следует предусматривать один распределительный канал (необходимость дополнительного канала для распределительных кабелей на отдельных участках должна обосновываться проектом) В исключительных случаях, при обосновании в проекте, допускается прокладка кабелей емкостью до 200 пар магистрального участка абонентской сети в кабельной канализации, предназначенной для прокладки распределительного кабеля;

- в кабельной канализации, где предусматривается прокладка хотя бы в одном из каналов одного или нескольких кабелей на магистральных участках абонентской сети общей емкостью 400 пар или более, а также, где емкость существующих кабелей в одном из каналов равна или превышает 400 пар, следует предусматривать один резервный канал на случай замены поврежденного кабеля;

- на участках между магистральными направлениями кабельной канализации и распределительными шкафами емкостью 1200 ´ 2 должны предусматриваться четыре канала, при емкости распределительного шкафа 600 ´ 2 - три канала, при емкости шкафа 300 ´ 2 - два канала кабельной канализации, а при емкости шкафа 150 х 2 - один канал кабельной канализации.


Ориентировочные нормы потребности в линейных кабелях

Таблица 5.11

Тип кабеля

Единица измерения

Типы сетей и сооружений

Нормы потребности

Координатное и квазиэлектронное оборудование

Электронное оборудование

Всего

в том числе

Всего

в том числе

АТС

МСС

АТС

МСС

ТГ, ТБ, ТПП

км фондового исчисления на 1000 №№ вводимой емкости

Линейные сооружения













- нерайонированной сети

36

36

-

-

-

-

- районированной без узлов

44,6

32,8

11,8

38,0

28,8

9,2

- районированной с УВС

43,5

31,3

12,2

36,9

28,8

8,1

- районированной с УИС, УВС

38,4

30,5

7,9

34,6

26,7

7,9

- Московская ГТС

40,5

26,7

13,8

40,5

26,7

13,8

- сельской телефонной сети

28,3

28,3

-

-

-

-

ПРППМ

км на 1000 №№ вводимой емкости АТС

- сельской телефонной сети













емк. АТС до 200 №№

-

210

-

-

-

-

емк. АТС свыше 200 №№

-

50

-

-

-

-

КСПЛ

км на 1000 №№ вводимой емк. оконечных и узловых АТС

- сельской телефонной сети

135

-

135

-

-

-

Таблица 5.12

Тип сетей

Поправочные коэффициенты при средней длине абонентской линии (км)

1,0

1,2

1,4

1,6

1,8

2,0

2,2

2,5

АТСК

















Нерайонирован.

0,62

0,71

0,81

0,90

1,0

1,1

1,19

1,34

Районир. без УВС

0,68

0,79

0,89

1,0

1,10

1,21

1,32

1,51

Районир. с УВС

0,77

0,89

1,0

1,11

1,23

1,35

1,47

1,64

Районир. с УВС и УИС

0,87

1,0

1,13

1,26

1,38

1,51

1,64

1,83

АТСЭ

















Сеть без узлов и с УВС

0,88

1,0

1,12

1,25

1,37

1,50

1,62

1,81

Сеть с УВС и УИС

1,0

1,14

1,28

1,42

1,57

1,70

1,85

2,06

Таблица 5.13

Типы сетей

Поправочные коэффициенты при средней длине соединительной линии (км)

3

4

5

8

10

12

15

20

25

Районир. без УВС

0,93

0,96

1,0

1,10

1,17

1,24

1,35

-

-

Районир. с УВС

0,76

0,80

0,83

0,93

1,0

1,07

1,17

1,34

1,51

Районир. с УВС и УИС

0,36

0,41

0,46

0,62

0,73

0,84

1,0

1,27

1,54

Таблица 5.14

Тип сети

Поправочные коэффициенты при средней длине абонентской линии (км)

1,0

1,3

1,7

2,0

2,2

2,5

3,0

Абонентская сеть СТС

0,51

0,60

0,84

1,0

1,07

1,21

1,45


5.2.3.2. Типы смотровых устройств (колодцев) кабельной канализации на сетях связи определяются емкостью вводимых в них труб или блоков с учетом перспективы развития сети и должны соответствовать требованиям, приведенным в табл. 5.15.

5.2.3.3. На сетях связи должны применяться типовые железобетонные колодцы: полносборные, сборные двухзвенной конструкции, специального типа, а также кирпичные. Проектами преимущественно должны предусматриваться полносборные и сборные железобетонные колодцы. Допускается применение кирпичных колодцев в сухих грунтах в случаях, когда для отдельных объектов строительства требуется их небольшое количество, а также при строительстве нетиповых и станционных колодцев, переустройстве существующих с большой загрузкой их кабелями.

Применение кирпичных колодцев или колодцев из других местных материалов должно быть обосновано.

5.2.3.4. При необходимости увеличения емкости существующей кабельной канализации допускается вместо реконструкции колодцев строительство новых с размещением их рядом с существующими.

На межстанционных и головных участках перспективных магистральных трасс на районированных сетях кабельные колодцы малого типа (ККС-3) в проектах не предусматривать.

5.2.3.5. Колодцы для размещения контейнеров НРП следует устанавливать в непосредственной близости от трассы кабельной канализации, но не далее 10 м от существующих колодцев.

В стесненных условиях допускается увеличение этого расстояния до 50 м.

Емкость соединительного блока кабельной канализации должна приниматься с учетом требований п. 5.2.3.4, но не менее 4 каналов.

Таблица 5.15

Тип смотрового устройства (колодца)

Максимальная емк. блока, вводимого в колодец

Число каналов в основании блока

Назначение

ККС-1

1

1

Устанавливается на распределительных сетях при длине пролета до 60 м. Допускается монтаж муфт кабелей ТПП до 50 пар. При транзитной прокладке кабеля (без муфт) емкость проходящих кабелей не должна превышать 200 пар

ККС-2

2

2

Допускается монтаж муфт кабелей ТПП до 200´2´0,5 или 300´2´0,32

ККС-3

6

2

Допускается монтаж муфт кабелей ТПП до 400´2´0,5

3

ТГ до 600´2´0,5, ТПП с диам. 0,32 до 800´2

ККС-4

12

2

Допускается монтаж кабелей местных сетей емкостью до 1200х2

3

4

ККС-5

24

4

Допускается монтаж кабелей местных сетей всех емкостей и установка НРП аппаратуры ИКМ для ГТС

6

Станционное смотровое устройство ККССр-1

36



Колодец кабельной канализации связи специального типа, разветвительный на 36 каналов

Станционное смотровое устройство ККССр-1

48



Колодец кабельной канализации связи специального типа, разветвительный на 48 каналов

Специальный колодец ККС-5М





Колодец кабельной канализации связи для размещения контейнеров НРП К-12 аппаратуры ИКМ-30-4, НРП-6 аппаратуры ИКМ-120-4/5

Примечание: Возможность размещения и монтажа муфт кабелей других типов в колодцах должна определяться при разработке проектной документации, исходя из допустимого радиуса их изгиба, размеров муфты, с учетом геометрических размеров смотрового устройства.

5.2.3.6. При шкафной системе построения городской телефонной сети, в зависимости от телефонной плотности, должны применяться телефонные распределительные шкафы емкостью 1200 ´ 2, 600 ´ 2, 300 ´ 2 и 150 ´ 2, как правило, устанавливаемые внутри жилых и общественных зданий (в подъездах, коридорах или специально выделенных помещениях). В исключительных случаях, когда внутри жилых и общественных зданий отсутствуют помещения для размещения распределительных шкафов, допускается их установка у наружных стен зданий или вблизи их.

5.2.3.7. Ввод труб и кабелей в распределительные шкафы, устанавливаемые внутри зданий, должен выполняться непосредственно в шкаф. Установка шкафных колодцев в зданиях не допускается.

5.2.3.8. Заглубление трубопроводов при пересечении рельсовых путей трамвая, железных и автомобильных дорог должно приниматься в соответствии с нормами, приведенными в таблице 5.16.

Таблица 5.16

Тип труб по материалу

Минимальное расстояние от поверхности грунта (дорожного покрова) до верха трубы, м

под рельсовыми путями трамвая

под рельсовыми путями железных дорог

под автомобильными дорогами

Асбестоцементные и полиэтиленовые

1,0

Методом продавливаний, горизонтальное бурение - 2,0

1,4

Бетонные

1,0

При проколе - 2,5 м

-

Примечания.

1. При прокладке труб на меньшей глубине должна предусматриваться дополнительная механическая защита из железобетонных плит, слоя бетона и др.

2. Прокладка полиэтиленовых труб под проезжей частью улиц без защитных кожухов запрещается.

5.2.3.9. Расстояния между колодцами кабельной канализации не должна превышать 150 м, а при прокладке кабелей ТПП с количеством пар 1400 и выше - 120 м. В проектах должны, как правило, предусматриваться пролеты максимально допустимой длины

6. ФОНД ВРЕМЕНИ, РЕЖИМ РАБОТЫ ОБОРУДОВАНИЯ И НОРМЫ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

6.1. Режим работы оборудования станций ГТС и СТС должен быть круглосуточным, не допускающим перерыва в течение всего срока службы.

6.2. Среднемесячная норма рабочего времени при 7-часовом рабочем дне принимается равной 173 часам.

6.3. Техническое обслуживание станций координатной и новых систем на ГТС должно осуществляться в две смены по контрольно-корректирующему методу, а ПС - с периодическим обслуживанием.

6.4. Основным способом организации технического обслуживания ГТС должен быть централизованный способ.

6.5. Техническое обслуживание станций СТС должно осуществляться:

- ЦС, ОС и УС емкостью 500 №№ и выше (с учетом емкости узла) в одну смену;

- ОС и УС емкостью до 500 №№ - периодически по мере необходимости персоналом ЦС и УС.

6.6. Численность обслуживающего персонала станционных сооружений ГТС и СТС должна приниматься по нормативам численности, приведенным в приложении 2 и 3 тома II.

6.7. Автоматическую контрольно-испытательную аппаратуру следует предусмотреть согласно инструкции по эксплуатации в соответствии с изложенным в Методических руководствах по проектированию каждого типа АТС.

7. ТРЕБОВАНИЯ И НОРМЫ ПО СТРОИТЕЛЬСТВУ ЛИНЕЙНЫХ СООРУЖЕНИЙ

7.1. Выбор и применение кабелей связи

7.1.1. Выбор типов и марок кабелей, а также их емкость, применяемых для строительства линейных сооружений ГТС и СТС, должен производиться в зависимости от назначения кабельной линии, условий прокладки в соответствии с ТУ и ГОСТами, на основании технико-экономических показателей.

Области применения кабелей определяются климатическими зонами территории СНГ в зависимости от суммы среднемесячных отрицательных температур воздуха, исчисляемых за год в соответствии с ГОСТ 18350-80 «Климат. Районирование и статистические параметры климатических факторов для технических цепей». При необходимости замена предусмотренной в проекте марки кабеля производится по согласованию с заказчиком.

Область применения и электрические параметры кабелей на ГТС и СТС приведены в таблицах 7.1 - 7.4.

7.2. Прокладка кабелей связи в кабельной канализации и коллекторах.

7.2.1. Прокладка кабелей при необходимости должна предусматриваться, как правило, в существующей кабельной канализации местных городских и сельских телефонных сетей, и только при отсутствии такой возможности, следует предусматривать постройку новой или докладку каналов к существующей кабельной канализации.


Таблица 7.1

Наименование кабелей и проводов по ГОСТ или ТУ

Марки кабелей и проводов

Число пар, четверок, ??? сечение жил

ГОСТ, ТУ

Область применения

1. Кабель местной связи с полиэтиленовой изоляцией и полиэтиленовой оболочкой

КСПП

1´4´0,9

ТУ-16К71-061-89

Для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной опасностью повреждения грызунами

2. То же, с гидрофобным заполнением

КСПЗП

1´4´0,64, 1´4´0,9

- » -

То же, в условиях повышенной влажности

3. Кабель местной связи с полиэтиленовой изоляцией, бронированный, с полиэтиленовой оболочкой

КСППБ

1´4´0,9

2´4х0,9

- » -

Для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной коррозионной опасностью по отношению к стальной броне

4. То же, с гидрофобным заполнением

КСПЗПБ

1´4´0,9, 2´4´0,9

- » -

То же, в условиях повышенной влажности

5. Кабель телефонный с полиэтиленовой изоляцией в полиэтиленовой оболочке с алюмополиэтиленовым экраном

ТППэп

10÷2400´2´0,32

10÷1200´2´0,4

5÷900´2´0,5

10÷500´2´0,64

ГОСТ 22498-88

Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи

6. То же, с гидрофобным заполнением

ТППэпЗ

10÷300´2´0,32

10÷300´2´0,4

5÷300´2´0,5

10÷100´2´0,64

- » -

То же, в условиях повышенной влажности

7. Кабель телефонный с полиэтиленовой изоляцией в полиэтиленовой оболочке с алюминиевым экраном, бронированный стальными лентами с наружным защитным покровом

ТППэпБ

10÷600´2´0,4

10÷600´2´0,5

10÷500´2´0,64

- » -

Для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозионной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям

8. То же, с гидрофобным заполнением

ТППэпЗБ

10÷300´2´0,32

10÷300´2´0,4

10÷300´2´0,5

10÷100´2´0,64

- » -

То же, в условиях повышенной влажности

9. Кабель телефонный с полиэтиленовой изоляцией в полиэтиленовой оболочке с алюминиевым экраном со встроенным тросом

ТППэпт

10÷100´2´0,5

10÷100´2´0,64

- » -

Для подвески на опорах

10. Кабель телефонный с полиэтиленовой изоляцией с алюминиевым экраном, в поливинилхлоридной оболочке

ТПВ

10÷100´2´0,4

10÷100´2´0,5

10÷100´2´0,64

- » -

Для прокладки по наружным и внутренним стенам зданий, внутри помещений и подвески на опорах

11. Кабель телефонный с воздушно-бумажной изоляцией в свинцовой оболочке

ТГ

10÷1200´2´0,5

10÷600´2´0,64

ТУ 16.К71-008-87

Для прокладки в канализации, в коллекторах, по стенам зданий, подвески на опорах, в среде нейтральной по отношению к свинцовой оболочке, в районах не характеризующихся повышенным электромагнитным влиянием

12. Кабель телефонный с воздушно-бумажной изоляцией в свинцовой оболочке, с защитным покровом типа Б

ТБ

10÷1200´2´0,5

10÷600´2´0,64

- » -

Для прокладки в грунтах, нейтральных по отношению к свинцовой оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием

13. То же, в свинцовой оболочке с защитным покровом типа БпШп

ТБпШп

10÷1200´2´0,5

10÷600´2´0,64

- » -

То же, но в грунтах, агрессивных по отношению к свинцовой оболочке и стальной броне

14. То же, в свинцовой оболочке с защитным покровом типа К

ТК

20÷600´2´0,5

20÷600´2х0,64

- » -

Для вертикальной прокладки и прокладки через горные, судоходные и сплавные реки, их затопляемые и заболоченные поймы, болота глубиной более 2 м, а также грунтах, подверженных смещению в районах, не характеризующихся повышенным электромагнитным влиянием

15. Кабель местной телефонной связи малопарный с медными жилами, с полиэтиленовой изоляцией, с гидрофобным заполнением, с защитным покровом типа БоШп

КТПЗБоШп

5÷10 пар

ТУ 16.К71-007-87

Для прокладки в грунтах различной категории, в канализации и для подвески на опорах воздушных линий связи

16. Кабель телефонной связи распределительный, однопарный с медными жилами, с полиэтиленовой изоляцией в полиэтиленовой оболочке

ПРППМ

1´2´0,9

1´2´1,2

ТУ 16.705.450-86

Кабели предназначены для прокладки в грунте, телефонной канализации, коллекторах, по стенам зданий. Допускается прокладка кабелей ПРППМ на опорах воздушных линий в районах не подверженных сильным гололедам и ветрам

17. Кабель симметричный, высокочастотный, в алюминиевой оболочке с защитным покровом типа Шп

МКСАШп

4´4´1,2

7´4´1,2

ГОСТ 15125-76

Для прокладки в телефонной канализации, трубах, блоках при отсутствии механических воздействий на кабель, в среде, агрессивной по отношению к оболочке, в районах, не характеризующихся повышенным электромагнитным влиянием

18. То же, в стальной гофрированной оболочке с защитным покровом типа Шп

МКССтШп

4´4´1,2

7´4´1,2

- » -

То же, и для прокладки по мостам и через несудоходные реки с незаболоченными и устойчивыми берегами и спокойным течением воды (обязательным заглублением в дно) целой строительной длиной

19. То же, в свинцовой оболочке с защитным покровом типа БШп

МКСБШп

4´4´1,2

7´4´1,2

- » -

Для прокладки в грунтах, агрессивных к стальной броне, если кабель не подвергается значительным растягивающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием

20. То же, в свинцовой оболочке с защитным покровом типа БпШп

МКСБпШп

4´4´1,2

7´4´1,2

- » -

То же, но в грунтах, агрессивных по отношению к свинцовой оболочке и стальной броне

21. То же, в алюминиевой оболочке с защитным покровом типа БпШп

МКСАБпШп

4´4´1,2

7´4´1,2

- » -

Для прокладки в грунтах всех категорий, кроме подверженных мерзлотных деформациям (выпучивание, морозобойные трещины), в районах, характеризующихся повышенным электромагнитным влиянием, и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением воды

22. То же, в алюминиевой оболочке с защитным покровом типа Бп

МКСАБп

4´4´1,2

7´4´1,2

- » -

То же, но в грунтах, не агрессивных по отношению к стальной броне

23. Кабель грозостойкий симметричный высокочастотный с кордельно-полистирольной изоляцией в алюминиевой оболочке с защитным покровом типа Шп

МКГСАШп

4´4´1,2

ТУ 16.К11-07-69

Для прокладки в районах характеризующихся повышенной грозодеятельностью, в грунтах I - III групп без каменистых включений и плывунов, кроме подверженных мерзлотным деформациям (выпучивание и морозобойные трещины) в телефонной канализации, трубах, блоках и по мостам

24. То же, в алюминиевой оболочке с защитным покровом, состоящим из слоя вязкого подклеивающего состава или битума и полиэтиленового шланга, стальной гофрированной брони и наружного покрова типа Шп

МКГСАСптШп

4´4´1,2

- » -

Для прокладки в районах характеризующихся повышенной грозодеятельностью и электромагнитным влиянием в грунтах всех групп, кроме подверженных мерзлотным деформациям (выпучивание и морозобойные трещины) и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением воды

25. Провод телефонный распределительный с медными жилами с полиэтиленовой изоляцией

ТРП

1´2´0,4

1´2´0,5

ГОСТ 20575-75

Предназначен для стационарной скрытой и открытой абонентской проводки телефонной распределительной сети и по наружным стенам зданий

26. То же, м поливинилхлоридной изоляцией

ТРВ

1´2´0,4

1´2´0,5

- » -

- » -

27. Кабель телефонной станционный с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластика

ТСВ

103´2´0,4

103´2´0,5

ТУ 16.К71-005-87

Предназначен для монтажа низкочастотного станционного оборудования

Примечания.

1. ТППэп, ТПВэпЗ, ТППэпЗБ, ТППэпБ, ТППэпт, ТПВ применяются в условиях, не характеризующихся повышенным электромагнитным влиянием.

2. Для кабелей в тропическом исполнении к обозначению основной марки добавляется через дефис индекс «Т», «ТС», КСПЗП-Т, КСПЗПБ-Т, ТППэп-ТС, ТППэпБ-ТС, ТППэпЗ-Т, ТГ-Т, ТБ-Т, МКСВПп-Т, МКСБПШп-Т, МКСАБПшП-Т, ПРППМ-Т, ТСВ-Т, провод ТРП-Т.

Таблица 7.2

Параметры

Частота тока, кГц

Нормы для кабелей типа

Т (ТУ 16К71-008-87)

ТП (ГОСТ 22498-88)

МКС (ГОСТ 15125-76)

Электрическое сопротивление токопроводящей жилы на 1 км  при t = 20 °C, Ом

постоянный ток







0,32 мм

-

216 ± 13

-

0,4 мм

-

139 ± 9

-

0,5 мм

90 ± 5

-

0,64 мм

55 ± 3

55 ± 3

-

0,7 мм

45 ± 3

45 ± 3

-

1,2 мм

-

-

15,85

Электрическое сопротивление изоляции токопроводящих жил, на 1 км при t = 20 °C, мОм, не менее:

- » -







для 100 % значений

800

6500

10000

для 80 % значений

-

8000

-

для кабелей с гидрофобным заполнением

-

5000

-

Рабочая емкость пересчитанная на 1 км длины, НФ:









для кабелей без гидрофобного заполнения

0,8 или 1,0

-

45 ± 5

-

для кабелей с гидрофобным заполнением

50 ± 5

с изоляцией трубчато-бумажной j- 0,5/j - 0,64

- » -

52/50

-

-

с изоляцией пористо-бумажной j - 0,5

- » -

55/-

-

-

для семичетверочных кабелей (кроме кабелей в стальной гофрированной оболочке)

0,8

-

-

24,0 ± 0,8

Испытательное напряжение в течение 1 мин, В:









между жилами рабочих пар

0,05

-

1000

-

пост. ток

-

15000

-

между жилами и алюминиевой оболочкой

0,05

-

5000

-

пост. ток

-

75000

-

Между жилами и экраном для кабелей на пост. напряжение до 315 В

0,05



2000



пост. ток



3000



Между жилами и экраном для кабелей на пост. напряжение до 220 В

0,05



500



пост. ток



750



Испытательное напряжение в течение 2 мин, В:









между жилами и между жилами и оболочкой
