Центральный научно-исследовательский и
проектно-экспериментальный институт промышленных зданий и сооружений РЕКОМЕНДАЦИИ
Москва 1992 Рекомендации по назначению аэродинамических коэффициентов при
определении ветровой погрузки на покрытия одноэтажных зданий промышленных
предприятий (к СНиП 2.01.
07-85).- М.: ЦНИИпромзданий, 1992. Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦННИпромзданий
(В.П. Брикса - Брестская лаборатория, А.Я.Розенблюм - отдел несущих конструкции
одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н.Попов) на основе
результатов специально поставленных аэродинамических испытаний, проведенных с
целью уточнения значений аэродинамических коэффициентов при определении
ветровой нагрузки. Для работников проектных и научно-исследовательских организаций в
области строительства. Аэродинамические коэффициенты внешнего давления С
(соответствующие коэффициентам Се по СНиП 2.01.07-85), приведенные в настоящих
рекомендациях, следует использовать при определении ветровой нагрузки на
покрытия одноэтажных зданий промышленных предприятии, геометрические параметры
которых находятся в следующих пределах: - угол между горизонтальной
плоскостью и покрытием a - от 3 до 10°; - отношение высоты здания к
его пролету Н/L - от 0,3 до 0,6; - отношение высоты фонаря к
пролету здания h/L- от 0,1 до 0,2; - отношение пролета фонаря к
пролету здания а/L- от 0,3 до 0,5. Рекомендуемые аэродинамические
коэффициенты С для покрытий одноэтажных зданий приведены на схемах 1-6.
Знак "плюс" у коэффициентов С соответствует направлению
давления ветра на соответствующую поверхность, знак "минус" - от
поверхности. Для многопролетных зданий с
фонарными надстройками коэффициенты С следует определять по схеме 6,
принимая их для пятого, шестого и т.д. пролетов как дли четвертого пролета
схемы. Промежуточные значения коэффициентов
С следует определять линейной интерполяцией. Для наветренной, подветренной
и боковых стен здании, a также покрытий
многопролетных зданий без фонарных надстроек коэффициенты С следует
определять в соответствии с указаниями СНиП 2.01.07-85. При расчете креплений
элементов в углах здания и по внешнему контуру покрытия следует учитывать
местное отрицательное давление ветра с коэффициентом С = -2,0,

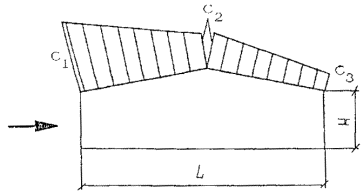

распределенное вдоль поверхности на ширине 2,0 м. Схема 1 Таблица 1

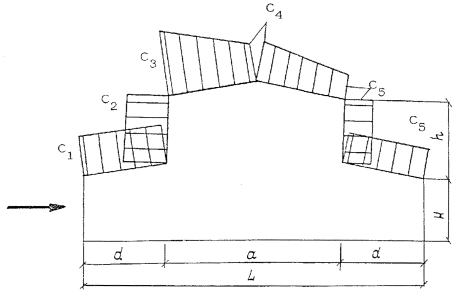

Схема 2 Таблица 2

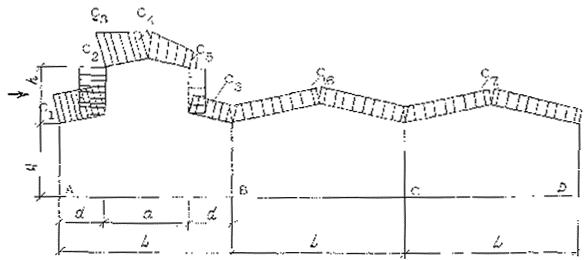

Схема 3 Для
покрытия здания коэффициенты давления С следует принимать на
участке АВ по схеме
2; на
участке ВС С6=-0,40; на
участке СD С7 =-0,30. Схема 4 Для покрытия здания
коэффициенты давления С следует принимать: на участке АВ по схеме 1; на участке ВС по табл. 3; на участке СD С7 - -0,25. Таблица 3
Схема 5 Для покрытия здания
коэффициенты давления С следует принимать: на участке АВ по схеме 1; на участке ВС по схеме 4; на участке CD C7=-0,20, С8=

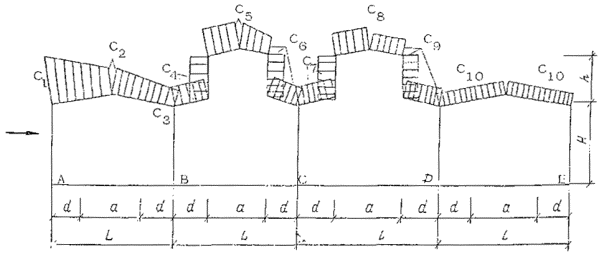

-0,30, С9=-0,25; на участке DE С10=-0,20. Схема 6 Для покрытия здания
коэффициенты давления С следует принимать: на участке АВ по схеме 2; на участке ВС С6=-0,35,
С7=-0,25, С8=-0,20; на участке CD С9=-0,20, С10=-0,30,
С11=-0,20; на участке DЕ С12=0,20. |
|
|
