ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНДЕНСАТНЫЕ

ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 6000-88

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНДЕНСАТНЫЕ

Параметры и размеры

Condensate centrifugal pumps.
Parameters and dimensions

ГОСТ
6000-88

Дата введения 01.01.90

Настоящий стандарт распространяется на центробежные конденсатные насосы (далее - насосы) горизонтального (Кс) или вертикального (КсВ) исполнения, предназначенные для перекачивания конденсата в пароводяных сетях электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц.

Конденсат должен иметь водородный показатель рН 6,8 - 9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5 мг/л.

1. Параметры насосов в номинальном режиме работы и размеры должны соответствовать указанным в таблице.

2. Насосы должны иметь постоянно падающую напорную характеристику в диапазоне подач от 20 до 110 % номинальной.

3. Структурная схема и примеры условного обозначения насосов приведены в приложении 1.

4. Для расширения области применения насосов допускается изменять подачу и напор в пределах полей Q - Н, приведенных в приложении 2, за счет обточки рабочих колес по наружному диаметру. Параметры насосов с обточенными (по необходимости) рабочими колесами указывают в технических условиях на конкретный типоразмер насоса. Количество обточек, выполняемых предприятием-изготовителем, должно быть не более 2, При необходимости обточки рабочих колес выполняют потребители по рекомендации предприятия-изготовителя. При этом допускается снижение КПД не более чем на 3 %.

Типоразмер	Подача		Напор, м + 5 - 3	Допускаемый кавитационный запас, м	Давление на входе в насос, не более		Частота вращения		КПД, %, не менее	Температура перекачиваемой жидкости, не более		Габаритные размеры, мм, не более			Масса, кг, не более
Типоразмер	м³/с	м³/ч	Напор, м + 5 - 3	Допускаемый кавитационный запас, м	МПа	кгс/см²	с^-1	об/мин	КПД, %, не менее	К	°С	Длина	Ширина	Высота	Масса, кг, не более
Кс 12-50	0,003	12	50	1,6	0,39	4,0	48,3	2900	-	398	125	-	-	-	-
Кс 12-110	0,003	12	110	1,6
Кс 20-50	0,006	20	50	1,8
Кс 20-110	0,006	20	110	1,8
Кс 32-150	0,009	32	150	1,6	0,98	10,0			66,0	433	160	980	595	590	200
Кс 5050-55	0,014	50	55				48,7	2920	65,0	398	125	915	600	600	300
Кс 50-110	0,014	50	110				48,7	2920	65,0	398	125	1005			330
Кс 80-155	0,022	80	155				49,0	2940	70,0	433	160	1100			370
КсВ 125-55	0,035	125	55	1,8	0,39	4,0	49,2	2950	76,0	398	125	680	650	985	460
КсВ 125-140	0,035	125	140	1,8	0,39	4,0	49,2	2950	73,0			680	650	1015	480
КсВ 200-130	0,056	200	130	2,3	0,98	10,0	49,0	2940	73,5			960	900	1410	1080
КсВ 320-160	0,089	320	160	1,6			24,7	1480	76,5	413	140	1400	1200	2100	2450
КсВ 500-85	0,139	500	85	1,6			16,4	985	77,0	398	125	1480	1500	2250	3130
КсВ 500-150			150	2,5			24,7	1480	78,0					2250	3050
КсВ 500-220			220	2,5					78,0					2300	3650
КсВ 1150-90	0,319	1150	90	3,0	0,245	2,5			80,0	343	70	1550	1570	2730	4100
КсВ 1250-45	0,347	1250	45	3,0					79,0	398	125	1550	1570	2690	3300
КсВ 1500-140	0,417	1500	140	4,0					80,5	398	125	1700	1800	4465	8000

Примечания:

1. Допускаемый кавитационный запас для насосов горизонтального исполнения указан относительно оси насоса; для насосов вертикального исполнения - относительно оси входного патрубка (при боковом расположении патрубка) или относительно опорной плоскости насоса (при осевом подводе).

2. Неуказанные значения КПД, габаритных размеров и массы будут внесены в таблицу после освоения насосов соответствующих типоразмеров.

ПРИЛОЖЕНИЕ 1

Обязательное

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА

ХХХ

ХХХ - ХХХ

- Х

Порядковый номер модернизации

Обозначение обточек рабочего колеса:

1-я обточка - а

2-я обточка - б

Напор, м

Подача, м³/ч

Исполнение насоса

Пример условного обозначения насоса центробежного конденсатного вертикального исполнения с подачей 0,056 м³/с (200 м³/ч), напором 130 м:

КсВ 200-130

То же, с первой обточкой рабочего колеса и первой модернизацией:

КсВ 200-130а-1

Пример условного обозначения насоса центробежного конденсатного горизонтального исполнения с подачей 0,006 м³/с (20 м³/ч), напором 50 м:

Кс 20-50

то же, со второй обточкой рабочего колеса и второй модернизацией:

Кс 20-506-2

ПРИЛОЖЕНИЕ 2

Справочное

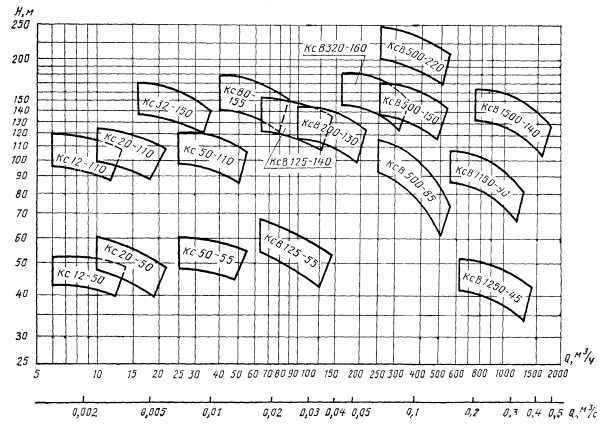

Поля Q - H

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

РАЗРАБОТЧИКИ

О. Ф. Лясин (руководитель темы); Г. М. Малашенко; Н. Т. Черкасских; В. П. Недоспасов; В. В. Белов; А. В. Ширяев; М. В. Макарова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.11.88. № 3822

3. Срок проверки- 1994 г.,

периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 6000-79

5. Переиздание. Апрель 1993 г
