Окончание табл. 1

Наименование		Штуцера цельнокованные под прокладку овального сечения
Тип 5
Р_у, МПа (кгс/см²)		6,3 (63)	10,0 (100)	16,0 (160)
D_y, мм	15
	20
	25
	32
	40
	50
	80
	100
	150
	200
	250
	300
	350
	400
	500
Температура, °С		От минус 70 до 600

(Измененная редакция, Изм. № 1).

3.2.1. Штуцера типа 1 с фланцами стальными плоскими приварными на условное давление от 0,6 до 2,5 МПа и температуру от минус 70 до 300 °С имеют пять исполнений:

исполнение 1 - с соединительным выступом на условное давление от 0,6 до 2,5 МПа (рисунок 1, таблицы 2 - 5);

исполнение 2 - с выступом на условное давление 1,0 до 2,5 МПа (рисунок 2, таблицы 6 - 8а);

исполнение 3 - с впадиной на условное давление от 1,0 до 2,5 МПа (рисунок 3, таблицы 6 - 8а);

исполнение 4 - с шипом на условное давление от 0,6 до 2,5 МПа (рисунок 4, таблицы 9 - 12);

исполнение 5 - с пазом на условное давление от 0,6 до 2,5 МПа (рисунок 5, таблицы 9 - 12).

Размеры уплотнительных поверхностей «шип-паз» под фторопластовые прокладки должны соответствовать указанным на рисунках 4, 5 и в таблице 47.

(Измененная редакция, Изм. № 1).

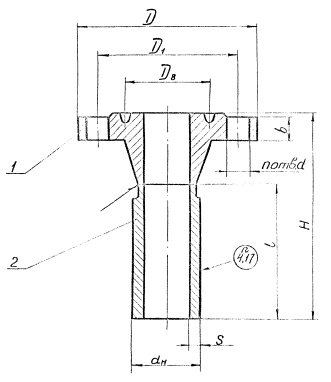

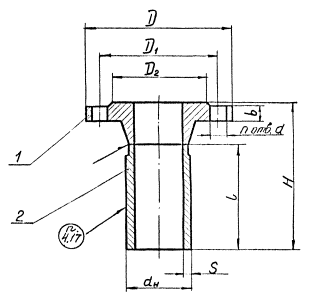

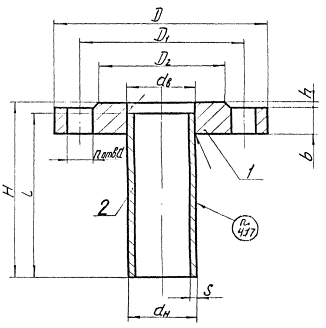

Тип 1

Исполнение 1

1 - фланец по ГОСТ 12820

2 - патрубок

Рисунок 1

Таблица 2

Р_y 0,6 МПа (6 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	b	h	d	n	l	H	d_н	S	Масса, кг
25	33	100	75	60	12	2	11	4	150	155	32	3,5	1,1
25	33	100	75	60	12		11		210	215	32		1,2
32	39	120	90	70	13		14		150	155	38		1,4
32	39	120	90	70					210	215	38		1,6
40	46	130	100	80		3			150	155	45		1,7
40	46	130	100	80					210	215	45		2,0
50	59	140	110	90					150	155	57	4,0	2,1
50	59	140	110	90					210	215	57	4,0	2,4
80	91	185	150	128	15		18		150	155	89	5,0	4,0
80	91	185	150	128					210	215	89	5,0	4,6
100	110	205	170	148					150	155	108	6,0	5,2
100	110	205	170	148					210	215	108		6,1
150	161	260	225	202	17			8	150	155	159		7,9
150	161	260	225	202	17				210	215	159		9,2
200	222	315	280	258	19				150	160	219	8,0	12,1
200	222	315	280	258	19				210	220	219	8,0	14,6
250	276	370	335	312	20	3	18	12	150	160	273	10	17,4
250	276	370	335	312		3	18		210	220	273		21,3
300	328	435	395	365		4	22		180	190	325		24,3
300	328	435	395	365					240	250	325		28,9
350	380	485	445	415	22				180	193	377	12	32,0
350	380	485	445	415	22				240	253	377		38,5
400	429	535	495	465	24			16	200	213	426		40,0
400	429	535	495	465	24				260	273	426		47,5
500	534	640	600	570	25				200	213	530		51,5
500	534	640	600	570	25				260	273	530		60,5

Таблица 3

Р_y 1,0 МПа (10 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	b	h	d	n	l	H	d_н	S	Масса, кг
200	222	335	295	268	21	3	22	8	180	190	219	8	15,5
200	222	335	295	268	21			8	240	250	219	8	18,0
250	276	390	350	320	23			12	180	191	273	10	22,4
250	276	390	350	320	23				240	251	273		26,3
300	328	440	400	370	24	4			200	211	325		28,4
300	328	440	400	370					260	271	325		33,0
350	380	500	450	430				16	200	213	377	12	37,5
350	380	500	450	430					260	273	377		44,0
400	429	565	515	482	26		26		200	213	426		46,0
400	429	565	515	482	26				260	273	426		53,5
500	534	670	620	585	28			20	230	243	530		63,0
500	534	670	620	585	28			20	290	303	530		72,0

Таблица 4

Р_y 1,6 МПа(16 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	b	h	d	n	l	H	d_н	S	Масса, кг
80	91	195	160	133	21	3	18	4	160	165	89	5	5,4
80	91	195	160	133	21			4	220	225	89	5	6,0
100	110	215	180	158	23			8	160	165	108	6	7,1
100	110	215	180	158	23				220	225	108		8,0
150	161	280	240	212	25		22		180	185	153		12,0
150	161	280	240	212	25				240	245	153		13,2
203	222	335	295	258	27			12	160	190	219	8	17,6
203	222	335	295	258	27			12	240	250	219	8	20,0
250	276	405	355	320	28	3	26	12	180	190	273	10	26,0 !
250	276	405	355	320		3			240	250	273		30,0
300	328	460	410	370		4			200	210	325		33,3
300	328	460	410	370					260	270	325		38,0
350	380	520	470	430	30			16	200	210	377	12	44,5
350	380	520	470	430	30				260	270	377		51,0
400	429	580	525	462	34		30		230	240	426		59,2
400	429	580	525	462	34		30		290	300	426		66,5
500	534	710	650	585	44		33	20	240	255	530		93,8
500	534	710	650	585	44		33	20	300	315	530		103,0

Таблица 5

Р_y 2,5 МПа(25 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	b	h	d	n	l	H	d_н	S	Масса, кг
15	19	95	65	47	14	2	14	4	150	155	18	3,5	0,9
15	19	95	65	47	14				210	215	18		1,0
20	26	105	75	58	16				150	155	25		1,3
20	26	105	75	58					210	215	25		1,4
25	33	115	85	68					150	155	32		1,6
25	33	115	85	68					210	215	32		1,7
32	39	135	100	78	18		18		160	165	38		2,3
32	39	135	100	78	18				220	225	38		2,4
40	46	145	110	88	19	3			160	165	45		2,8
40	46	145	110	88	19				220	225	45		3,0
50	59	160	125	102	21				160	165	57	4,0	3,5
50	59	160	125	102	21				220	225	57	4,0	3,9
80	91	195	160	133	23			8	160	165	89	5,0	5,8
80	91	195	160	133	23				220	225	89	5,0	6,4
100	110	230	190	158	25		22		180	185	108	6,0	8,6
100	110	230	190	158	25		22		240	245	108	6,0	9,6
150	161	300	250	212	27	3	26	8	180	185	159	6	14,3
150	161	300	250	212	27			8	240	245	159	6	15,6
200	222	360	310	278	29			12	180	190	219	8	20,9
200	222	360	310	278	29				240	250	219	8	23,4
250	276	425	370	335	31		30		180	190	273	10	30,6
250	276	425	370	335	31				240	250	273		34,5
300	328	485	430	390	32	4		16	200	210	325		39,5
300	328	485	430	390	32				260	270	325		44,2
350	380	550	490	450	38		33		230	243	377	12	59,2
350	380	550	490	450	38				290	303	377		65,7
400	429	610	550	505	40				250	263	426		75,3
400	429	610	550	505	40				310	323	426		82,6
500	534	730	660	615	48		39	20	260	273	530		107,2
500	534	730	660	615	48		39	20	320	333	530		116,4

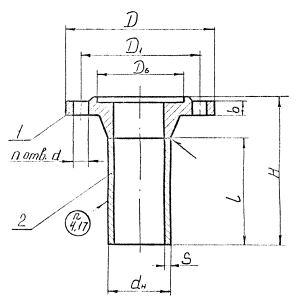

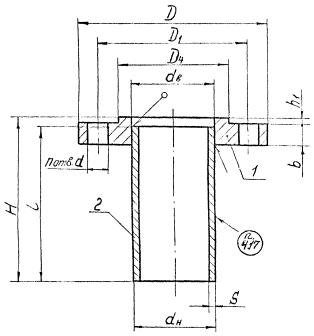

Тип 1

Исполнение 2

1 - фланец по ГОСТ 12820

2 - патрубок

Рисунок 2

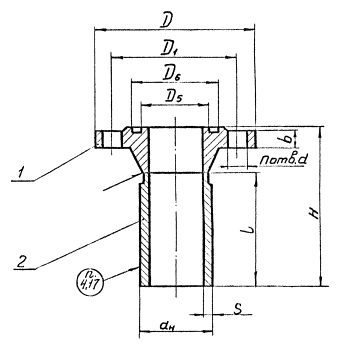

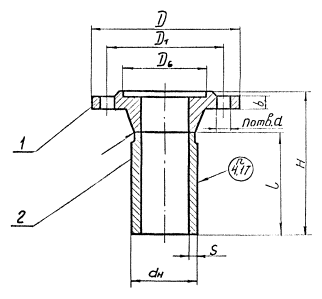

Тип 1

Исполнение 3

1 - фланец по ГОСТ 12820

2 - патрубок

Рисунок 3

Таблица 6

Р_у1,0 МПа(10 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₄	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																	Исполнение
																	2	3
200	222	335	295	268	259	260	3	21	3	4	22	8	180	190	219	8	16,0	15,5
200	222	335	295	268	259	260		21				8	240	250	219	8	18,5	18,0
250	276	390	350	320	312	313		23				12	180	190	273	10	22,5	22,0
250	276	390	350	320	312	313		23					240	250	273		26,5	26,0
300	328	440	400	370	363	364	4	24	4	5			200	210	325		28,5	28,0
300	328	440	400	370	363	364							260	270	325		33,0	32,5
350	380	500	460	430	421	422						16	200	210	377	12	37,5	37,0
350	380	500	460	430	421	422							260	270	377		44,0	43,0
400	429	565	515	482	473	474		26			26		200	210	426		46,0	45,0
400	429	565	515	482	473	474		26					260	270	426		53,5	52,5
500	534	670	620	585	575	576		28				20	230	240	530		63,5	62,5
500	534	670	620	585	575	576		28				20	290	300	530		72,5	71,5

Таблица 7

Р_у1,6 МПа(16 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₄	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																	Исполнение
																	2	3
80	91	195	160	133	120	121	3	21	3	4	18	4	160	165	89	5	5,5	5,5
80	91	195	160	133	120	121		21				4	220	225	89	5	6,0	6,0
100	110	215	180	158	149	150		23				8	160	165	108	6	7,5	7,0
100	110	215	180	158	149	150		23					220	225	108		8,0	8,0
150	161	280	240	212	203	204		25			22		180	185	159		12,0	12,0
150	161	280	240	212	203	204		25					240	245	159		13,5	13,0 !
200	222	335	295	268	253	260		27				12	180	190	219	8	18,0	17,5
200	222	335	295	268	253	260		27					240	250	219	8	20,5	20,0
250	276	405	355	320	312	313		28			26		180	190	273	10	26,5	26,0
250	276	405	355	320	312	313							240	250	273		30,0	30,0
300	328	450	410	378	363	354	4		4	5			200	210	325		33,0	33,0
300	328	450	410	378	363	354							260	270	325		38,0	37,5
350	380	520	470	438	421	422		30			26	16	200	210	377	12	44,5	44,0
350	380	520	470	438	421	422		30			26		260	270	377		51,0	50,0
400	429	580	525	490	473	474		34			30		230	240	426		59,0	58,5
400	429	580	525	490	473	474		34			30		290	300	426		66,5	65,5
500	534	710	650	610	575	576		44			33	20	240	255	530		93,0	92,5
500	534	710	650	610	575	576		44			33	20	300	315	530		102,5	102,0

Таблица 8

Р_у2,5 МПа(25 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₄	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																	Исполнение
																	2	3
15	19	95	65	47	39	40	3	14	2	4	14	4	150	155	18	3,5	0,9	0,9
15	19	95	65	47	39	40		14					210	215	18		1,0	1,0
20	26	105	75	58	50	51		16					150	155	25		1,3	1,3
20	26	105	75	58	50	51							210	215	25		1,4	1,4
25	33	115	85	68	57	58							150	155	32		1,6	1,6
25	33	115	85	68	57	58							210	215	32		1,7	1,7
32	39	135	100	78	65	66		18			18		160	165	38		2,3	2,2
32	39	135	100	78	65	66		18					220	225	38		2,5	2,5
40	46	145	110	88	75	76		19	3				160	165	45		2,8	2,8
40	46	145	110	88	75	76		19					220	225	45		3,0	2,9
50	59	160	125	102	87	88		21					160	165	57	4,0	3,4	3,5
50	59	160	125	102	87	88		21					220	225	57	4,0	3,7	3,8
80	91	195	160	133	120	121		23				8	160	165	89	5,0	5,7	5,7
80	91	195	160	133	120	121		23					220	225	89	5,0	6,3	6,3
100	110	230	190	158	149	150		25			22		180	185	108	6,0	8,6	8,5
100	110	230	190	158	149	150		25			22		240	245	108	6,0	9,5	9,4
150	161	300	250	212	203	204	3	27			26		180	185	159	6	14,5	14,0
150	161	300	250	212	203	204		27					240	245	159	6	16,0	15,5
200	222	30	310	278	259	260		29				12	180	190	219	8	21,0	21,0
200	222	30	310	278	259	260		29					240	250	219	8	23,5	23,0
250	276	425	370	335	312	313		31			30		180	190	273	10	30,5	30,5
250	276	425	370	335	312	313		31					240	250	273		34,5	34,5
300	328	485	430	390	363	364	4	32	4	5		16	200	210	325		39,0	39,0
300	328	485	430	390	363	364		32					260	270	325		44,0	43,5
350	380	550	490	450	421	422		38			33		230	243	377	12	59,5	59,0
350	380	550	490	450	421	422		38					290	303	377		66,0	65,5
400	429	610	550	473	474	474		40					250	263	426		75,0	74,а
400	429	610	550	473	474	474		40					310	323	426		82,0	82,0
500	534	730	660	575	576	576		48			39	20	260	273	530		106,0	106,0
500	534	730	660	575	576	576		48			39	20	320	333	530		116,0	115,0

Таблица 8а

Р_у0,6 МПа (6 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₄	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																	Исполнение
																	2	3
200	222	315	280	258	249	250	3	19	3	4	18	8	180	190	219	8	13,4	13,1
200	222	315	280	258	249	250		19				8	240	250	219	8	15,9	15,6
250	276	370	335	312	303	304		20				12	180	190	273	10	19,1	18,8
250	276	370	335	312	303	304							240	250	273		23,0	22,7
300	328	435	395	365	356	357	4		4	5	22		200	210	325		25,5	25,1
300	328	435	395	365	356	357							260	270	325		30,1	29,8
350	380	485	445	415	406	407		22					200	210	377	12	33,8	33,4
350	380	485	445	415	406	407		22					260	270	377		40,3	39,9
400	429	535	495	465	456	457		24				16	200	210	426		39,2	38,8
400	429	535	495	465	456	457		24					260	270	426		46,6	46,1
500	534	640	600	570	561	562		25					230	240	530		54,2	53,6
500	534	640	600	570	561	562		25					290	300	530		63,4	62,8

(Измененная редакция, Изм. № 1).

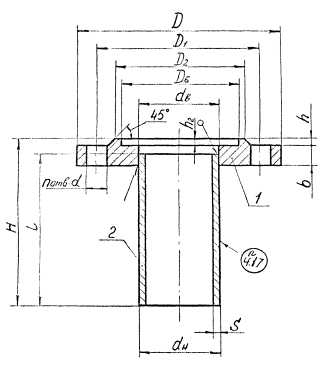

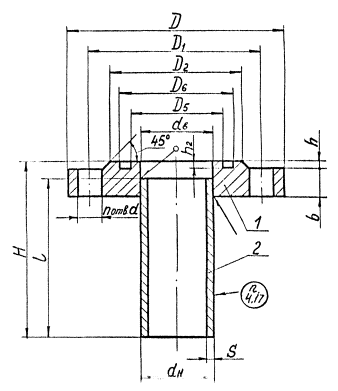

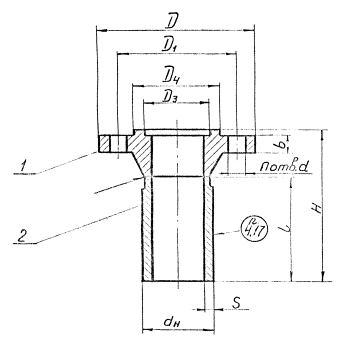

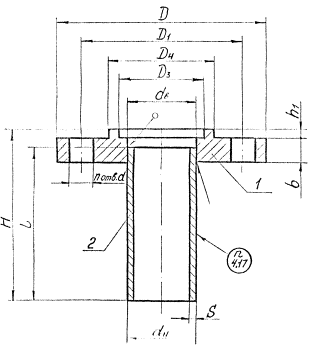

Тип 1

Исполнение 4

1 - фланец по ГОСТ 12820

2 - патрубок

Рисунок 4

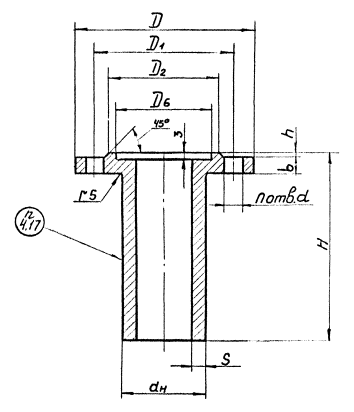

Тип 1

Исполнение 6

1 - фланец по ГОСТ 12820

2 - патрубок

Рисунок 5

Таблица 9

Р_у 0,6 МПа(6 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₃	D₄	D₅	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																			Исполнение
																			4	5
25	33	100	75	60	41	50	40	52	3	12	2	4	11	4	150	155	32	3,5	1,2	1,2
25	33	100	75	60	41	50	40	52		12			11		210	215	32		1,4	1,5
32	39	120	90	70	49	59	48	60		13			14		150	155	38		1,5	1,6
32	39	120	90	70	49	59	48	60							210	215	38		1,7	1,7
40	46	130	100	80	55	69	54	70			3				150	155	45		1,8	1,8
40	46	130	100	80	55	69	54	70							210	215	45		2,0	2,0
50	59	140	110	90	66	80	65	81							150	155	57	4,0	2,1	2,1
50	59	140	110	90	66	80	65	81							210	215	57	4,0	2,3	2,3
80	91	185	150	128	101	115	100	116		15			18		150	155	89	5,0	3,9	4,0
80	91	185	150	128	101	115	100	116							210	215	89	5,0	4,5	4,6
100	110	205	170	148	117	167	116	138							150	155	108	6,0	5,1	5,1
100	110	205	170	148	117	167	116	138							210	215	108		6,0	6,0
150	161	260	225	202	171	191	170	192		17				8	150	155	159		7,7	7,7
150	161	260	225	202	171	191	170	192		17					210	215	159		9,2	9,2
200	222	315	280	258	229	249	228	250		19			18		150	160	219	8	12,0	12,0
200	222	315	280	258	229	249	228	250		19					210	220	219	8	14,6	14,6
250	276	370	335	312	283	313	282	304		20				12	150	160	273	10	17,5	17,5
250	276	370	335	312	283	313	282	304							210	220	273		21,6	21,6
300	328	435	395	365	336	356	335	357	4		4	5	22		180	190	325		24,5	24,5
300	328	435	395	365	336	356	335	357							240	250	325		29,5	29,5
350	380	485	445	415	386	416	385	407		22					180	193	377	12	32,0	32,0
350	380	485	445	415	386	416	385	407		22					240	253	377		38,5	38,5
400	429	535	495	465	436	456	435	457		24				16	200	213	426		39,5	39,5
400	429	535	495	465	436	456	435	457		24					260	273	426		47,5	47,5
500	534	640	600	570	540	541	540	562		25					200	213	530		51.0	51.0
500	534	640	600	570	540	541	540	562		25					260	273	530		60,5	60,5

Таблица 10

Р_у 1,0 МПа(10 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₃	D₄	D₅	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																			Исполнение
																			4	5
50	59	160	125	102	73	87	72	88	3	15	3	4	18	4	150	155	57	4	2,8	2,8
50	59	160	125	102	73	87	72	88		15					210	215	57	4	3,2	3,2
80	91	195	160	133	106	120	105	121		17					150	155	89	5	4,7	4,8
80	91	195	160	133	106	120	105	121		17					210	215	89	5	5,3	5,3
100	110	215	180	158	129	149	128	150		19				8	150	155	108	6	6,5	6,5
100	110	215	180	158	129	149	128	150		19					210	215	108		7,1	7,1
150	161	280	240	212	183	203	182	204		21			22		180	185	159		10,5	11,0
150	161	280	240	212	183	203	182	204							240	245	159		12,0	12,0
200	222	335	295	268	239	259	238	260							180	190	219	8	15,3	15,3
200	222	335	295	268	239	259	238	260							240	250	219	8	18,0	18.0
250	276	390	350	320	292	312	291	313		23				12	180	190	273	10	22,5	22,5
250	276	390	350	320	292	312	291	313		23				12	240	250	273	10	28,5	28,5
300	328	440	400	370	343	363	342	364	4	24	4	5	22	12	200	210	325	10	28,0	28,5
300	328	440	400	370	343	363	342	364						12	260	270	325	10	33,0	33,0
350	380	500	460	430	395	421	394	422						16	200	210	377	12	37,3	37,3
350	380	500	460	430	395	421	394	422							260	270	377		43,8	43,8
400	429	565	515	482	447	473	446	474		26			27		200	210	426		46,0	45,5
400	429	565	515	482	447	473	446	474		26					260	270	426		48,5	48,5
500	534	670	620	585	549	575	548	576		28				20	230	240	530		63,8	63,8
500	534	670	620	585	549	575	548	576		28				20	230	300	530		72,8	72,8

Таблица 11

Р_у 1,6 МПа(16 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₃	D₄	D₅	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																			Исполнение
																			4	5
80	91	195	160	133	106	120	105	121	3	21	3	4	18	4	160	165	89	5	5,3	5,4
80	91	195	160	133	106	120	105	121		21				4	220	225	89	5	5,9	6,0
100	110	215	180	158	129	149	128	150		23				8	160	165	108	6	7,1	7,1
100	110	215	180	158	129	149	128	150		23					220	225	108		8,1	8,1
150	161	280	240	212	183	203	182	204		25			22		180	185	159		12,0	12,0
150	161	280	240	212	183	203	182	204		25					240	245	159		13,5	13,5
200	222	335	295	268	239	259	238	260		27				12	180	190	219	8	17,8	17,8
200	222	335	295	268	239	259	238	260		27					240	250	219	8	20,4	20,4
250	276	405	355	320	292	312	291	313		28			26		180	190	273	10	26,3	26,3
250	276	405	355	320	292	312	291	313							240	250	273		30,5	30,5
300	328	460	410	378	343	363	342	364	4		4	5			200	210	325		33,1	33,1
300	328	460	410	378	343	363	342	364							260	270	325		38,0	37,5
350	380	520	470	438	395	421	394	422		30			26	16	200	210	377	12	44,5	44,0
350	380	520	470	438	395	421	394	422		30			26		260	270	377		50,5	50,0
400	429	580	525	490	447	473	446	474		34			30		230	240	426		59,0	58,5
400	429	580	525	490	447	473	446	474		34			30		290	300	426		66,0	66,0
500	534	710	650	610	549	575	548	576		44			33	20	240	255	530		93,5	93,5
500	534	710	650	610	549	575	548	576		44			33	20	300	315	530		103,0	103,0

Таблица 12

Р_у 2,5 МПа(25 кгс/см²)

Размеры в миллиметрах

D_y	d_в	D	D₁	D₂	D₃	D₄	D₅	D₆	h₂	b	h	h₁	d	n	l	H	d_н	S	Масса, кг
																			Исполнение
																			4	5
15	19	95	65	47	29	39	28	40	3	14	2	4	14	4	150	155	18	3,5	0,9	0,9
15	19	95	65	47	29	39	28	40		14					210	215	18		1,0	1,0
20	26	105	75	58	36	50	35	51		16					150	155	25		1,4	1,3
20	26	105	75	58	36	50	35	51							210	215	25		1,5	1,4
25	33	115	85	68	43	57	42	58							150	155	32		1,6	1,5
25	33	115	85	68	43	57	42	58							210	215	32		1,8	1,8
32	39	135	100	78	51	65	50	66		18			18		160	165	38		2,3	2,3
32	39	135	100	78	51	65	50	66		18					220	225	38		2,5	2,5
40	46	145	110	88	61	75	60	76		19	3				160	165	45		2,8	2,8
40	46	145	110	88	61	75	60	76		19					220	225	45		3,0	3,0
50	59	160	125	102	73	87	72	88		21					160	165	57	4,0	3,4	3,5
50	59	160	125	102	73	87	72	88		21					220	225	57	4,0	3,7	3,7
80	91	195	160	133	106	120	105	121		23				8	160	165	89	5,0	5,6	5,7
80	91	195	160	133	106	120	105	121		23					220	225	89	5,0	6,3	6,4
100	110	230	190	158	129	149	128	150		25			22		180	185	108	6,0	8,5	8,5
100	110	230	190	158	129	149	128	150		25			22		240	245	108		9,5	9,5
150	161	300	250	212	183	203	182	204		27			26		180	185	159		14,0	14,0
150	161	300	250	212	183	203	182	204		27					240	245	159		15,5	15,5
200	222	360	310	278	239	259	238	260		29				12	180	190	219	8	20,8	20,8
200	222	360	310	278	239	259	238	260		29					240	250	219	8	23,5	23,5
250	278	425	370	335	292	312	291	313		31			30		180	190	273	10	30,5	31,0
250	278	425	370	335	292	312	291	313		31					240	250	273		34,5	35,0
300	328	485	430	390	343	363	342	364	4	32	4	5		16	200	210	325		39,0	39,5
300	328	485	430	390	343	363	342	364		32					260	270	325		44,0	44,5
350	380	550	490	450	395	421	294	422		38			33		230	243	377	12	59,0	59,5
350	380	550	490	450	395	421	294	422		38					290	303	377		65,5	66,0
400	429	610	550	505	447	473	446	474		40					250	263	426		74,5	75,0
400	429	610	550	505	447	473	446	474		40					310	323	426		82,5	82,5
500	534	730	660	615	549	575	548	576		48			39	20	260	273	530		107,5	108,5
500	534	730	660	615	549	575	548	576		48			39	20	320	333	530		116,5	117,5

Пример условного обозначения штуцера D_у 500 мм, Р_у 1,0 МПа, типа 1, исполнения 4, l = 230 мм, фланец из стали 20, патрубок из стали 20:

Штуцер 500 - 1,0 - 1 - 4 - 230 - 20 АТК 24.218.06-90.

То же, фланец из стали 10Г2, патрубок из стали 20:

Штуцер 500 - 1,0 - 1 - 4 - 230 - 10Г2 - 20 АТК 24.218.06-90.

То же, под фторопластовую прокладку:

Штуцер 500 - Ф - 1 - 4 - 230 - 10Г2 - 20 АТК 24.218.06-90.

3.2.2. Штуцера типа 2 с фланцами стальными приварными встык на условное давление от 0,6 до 16,0 МПа и температуру от минус 70 до 600 °С имеют шесть исполнений:

исполнение 1 - с соединительным выступом на условное давление от 1,6 до 4,0 МПа (рисунок 6, таблицы 13 - 15);

исполнение 2 - с выступом на условное давление от 0,6 до 6,3 МПа (рисунок 7, таблицы 16 - 20а);

исполнение 3 - с впадиной на условное давление от 0,6 до 6,3 МПа (рисунок 8, таблицы 16 - 20а);

исполнение 4 - с шипом на условное давление 1,6; 4,0 МПа (рисунок 9, таблицы 21; 22);

исполнение 5 - с пазом на условное давление 1,6; 4,0 МПа (рисунок 10, таблицы 21; 22);

исполнение 6 - под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (рисунок 11, таблицы 23 - 25).

Размеры уплотнительные поверхностей «шип-паз» под фторопластовые прокладки должны соответствовать указанным на рисунках 9; 10 и в таблице 47.

(Измененная редакция, Изм. № 1).

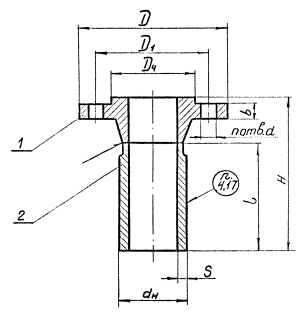

Тип 2

Исполнение 1

1 - фланец по ГОСТ 12820-80

2 - патрубок

Рисунок 6

Таблица 13

Р_у 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Масса, кг
80	195	160	133	17	18	4	120	173	89	5	5,4
80	195	160	133			4	180	233	89	5	6,1
100	215	180	158			8	120	173	108	6	6,7
100	215	180	158				180	233	108		7,6
150	280	240	212	19	22		120	180	159		11,0
150	280	240	212	19			180	240	159		12,5
200	335	295	268	21		12	120	181	219	8	16,8
200	335	295	268	21			180	241	219	8	19,3
250	405	355	320	23	26		120	188	273	10	25,2
250	405	355	320	23			180	248	273		29,0
300	460	410	370	24			150	220	325		34,5
300	460	410	370	24			210	280	325		39,0
350	520	470	430	28		16	150	224	377	12	48,2
350	520	470	430	28			210	284	377		54,7
400	580	525	482	32	30		160	239	426		62,6
400	580	525	482	32	30		220	299	426		70,0
500	710	650	585	38	33	20	180	274	530		98,5
500	710	650	585	38	33	20	240	334	530		107,8

Таблица 14

Р_у 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Масса, кг
100	230	190	158	21	22	8	120	132	108	6	8,3
100	230	190	158	21	22		180	242	108		9,3
150	300	250	212	25	26		120	192	159		15,2
150	300	250	212	25			180	252	159		16,6
200	360	310	278	27		12	120	199	219	8	22,5
200	360	310	278	27			180	259	219	8	25,0
250	425	370	335	29	30		120	199	273	10	32,2
250	425	370	335	29			180	259	273		36,1
300	485	430	390	32		16	150	234	325		45,0
300	485	430	390	32			210	294	325		49,6
350	550	490	450	36	33		150	239	377	12	63,0
350	550	490	450	36			210	299	377		69,5
400	610	550	505	40			160	264	426		84,5
400	610	550	505	40			220	324	426		92,0
500	730	660	615	44	39	20	180	284	530		116,5
500	730	660	615	44	39	20	240	344	530		125,7

Таблица 15

Р_у 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Масса, кг
15	95	65	47	14	14	4	120	155	18	3,5	0,9
15	95	65	47				180	215	18		1,0
20	105	75	58				120	156	25		1,2
20	105	75	58				180	216	25		1,3
25	115	85	66				120	158	32		1,5
25	115	85	66				180	218	32		1,7
32	135	100	78	16	18		120	165	38		2,2
32	135	100	78				160	225	38		2,4
40	145	110	63				120	168	45		2,7
40	145	110	63				180	228	45		2,9
50	160	125	102	17			120	168	57	4	3,5
50	160	125	102	17			180	228	57	4	3,8
80	195	160	133	21		8	120	178	89	5	6,1
80	195	160	133	21		8	180	238	89	5	6,7

Тип 2

Исполнение 2

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 7

Тип 2

Исполнение 3

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 8

Таблица 16

Р_у 1,0 МПа (10 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
200	335	295	259	260	19	22	8	120	183	219	8	16,0	15,5
200	335	295	259	260	19		8	180	243	219	8	18,5	18,0
250	390	350	312	313	21		12	120	185	273	10	22,2	21,4
250	390	350	312	313	21			180	245	273		26,0	25,3
300	440	400	363	364	22			150	215	325		31,0	29,4
300	440	400	363	364				210	275	325		36,0	34,0
350	500	460	421	422			16	150	215	377	12	41,0	38,8
350	500	460	421	422				210	275	377		47,4	45,3
400	565	515	473	474		26		160	225	426		50,0	47,3
400	565	515	473	474				220	285	426		57,4	55,0
500	670	620	575	576	24		20	180	250	530		67,6	64,6
500	670	620	575	576	24		20	340	310	530		76,8	73,8

Таблица 17

Р_у 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
80	195	160	120	121	17	18	4	120	175	89	5	5,4	5,3
80	195	160	120	121			4	180	235	89	5	6,1	6,0
100	215	180	149	150			8	120	175	108	6	6,6	6,5
100	215	180	149	150				180	235	108		7,5	7,4
150	280	240	203	204	19	22		120	182	159		11,0	10,5
150	280	240	203	204	19			180	242	159		12,5	12,0
200	335	295	259	260	21		12	120	183	219	8	17,0	16,5
200	335	295	259	260	21			180	243	219	8	19,2	18,8
250	405	355	312	313	23	26		120	190	273	10	23,0	22,0
250	405	355	312	313	23			180	250	273		27,0	26,0
300	460	410	363	364	24			150	221	325		32,3	32,5
300	460	410	363	364	24			210	281	325		39,0	37,5
350	520	470	421	422	28		16	150	225	377	12	48,2	45,6
350	520	470	421	422	28			210	285	377		54,7	52,1
400	580	525	473	474	32	30		160	240	426		62,2	60,7
400	580	525	473	474	32	30		220	300	426		69,6	68,0
500	710	650	575	576	38	33	20	180	275	530		98,0	96,7
500	710	650	575	576	38	33	20	240	335	530		107,1	105,8

Таблица 18

Р_у 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
100	230	190	149	150	21	22	8	120	183	108	6	8,4	8,1
100	230	190	149	150	21	22		180	243	108		9,3	9,0
150	300	250	203	204	25	26		120	193	159		15,3	14,6
150	300	250	203	204	25			180	253	159		16,6	16,0
200	360	310	259	260	27		12	120	200	219	8	22,2	22,0
200	360	310	259	260	27			180	260	219	8	24,7	24,4
250	425	370	312	313	29	30		120	200	273	10	32,0	31,0
250	425	370	312	313	29			180	260	273		35,8	35,0
300	485	430	363	364	32		16	150	234	325		44,0	43,6
300	485	430	363	364	32			210	294	325		48,7	48,3
350	550	490	421	422	36	33		150	239	377	12	62,0	61,0
350	550	490	421	422	36			210	299	377		68,3	67,5
400	610	550	473	474	40			160	264	426		83,2	82,0
400	610	550	473	474	40			220	324	426		93,5	89,5
500	730	660	575	576	44	39	20	180	284	530		115,8	114,0
500	730	660	575	576	44	39	20	240	344	530		125,0	123,3

Таблица 19

Р_у 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
15	95	65	39	40	14	14	4	120	157	18	3,5	0,9	0,9
15	95	65	39	40				180	217	18		1,0	0,9
20	105	75	50	51				120	158	25		1,3	1,2
20	105	75	50	51				180	218	25		1,4	1,3
25	115	85	57	58				120	160	32		15	1,4
25	115	85	57	58				180	220	32		1,7	1,6
32	135	100	65	66	16	18		120	167	38		2,2	2,1
32	135	100	65	66				180	227	38		2,4	2,3
40	145	110	75	76				120	169	45		2,6	2,5
40	145	110	75	76				180	229	45		2,8	2,7
50	160	125	67	88	17			120	169	57	4,0	3,4	3,3
50	160	125	67	88	17			180	229	57	4,0	3,7	3,6
80	195	160	120	121	21		8	120	179	89	5,0	6,1	5,8
80	195	160	120	121	21			180	239	89	5,0	6,7	6,5
100	230	190	149	150	23	22		120	190	108	6,0	8,9	8,7
100	230	190	149	150	23	22		180	250	108		9,8	9,6
150	300	250	203	204	27	26		120	193	159		16,0	15,5
150	300	250	203	204	27	26		180	253	159		17,5	17,0
200	375	320	259	260	35	30	12	120	210	219	8	29,0	28,5
200	375	320	259	260	35	30		180	270	219	8	31,5	31,0
250	445	385	312	313	39	33		120	223	273	10	45,0	44,5
250	445	385	312	313	39			180	283	273		49,0	48,2
300	510	450	363	364	42		16	150	267	325		62,2	62,0
300	510	450	363	364	42			210	327	325		67,0	66,5
350	570	510	421	422	48			150	271	377	12	86,0	84,2
350	570	510	421	422	48			210	331	377		92,5	91,0
400	655	585	473	474	54	39		180	320	426		128,0	127,0
400	655	585	473	474	54	39		240	380	426		135,0	134,5
500	755	670	575	576	50	45	20	180	325	530	14	160,0	158,0
500	755	670	575	576	50	45	20	240	385	530	14	171,0	169,0

Таблица 20

Р_у 6,3 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
15	105	75	39	40	16	14	4	120	170	18	3,5	1,3	1,2
15	105	75	39	40	16	14		180	230	18	3,5	1,4	1,3
20	125	90	50	51	18	18		120	178	25	4,0	2,1	2,0
20	125	90	50	51	18			180	238	25		2,2	2,1
25	135	100	57	58	20			120	180	32		2,6	2,5
25	135	100	57	58	20			180	240	32		2,8	2,7
32	150	110	65	66	21	22		120	184	38		3,4	3,3
32	150	110	65	66				180	244	38		3,6	3,5
40	165	125	75	76				120	189	45		4,2	4,1
40	165	125	75	76				180	249	45		4,5	4,4
50	175	135	87	88	23			120	191	57		5,2	5,1
50	175	135	87	88	23			180	251	57		5,5	5,4
80	210	170	120	121	27		8	120	196	89	5,0	8,4	8,2
80	210	170	120	121	27			180	256	89	5,0	9,0	8,9
100	250	200	149	150	29	26		120	202	108	6	12,5	12,3
100	250	200	149	150	29	26		160	262	108		13,4	13,2
150	340	280	203	204	35	33		120	230	159		28,1	27,0
150	340	280	203	204	35			180	290	159		29,5	28,2
200	405	345	259	260	41		12	120	235	219	8	43,5	41,1
200	405	345	259	260	41			180	295	219	8	46,0	43,6
250	470	400	312	313	45	39		150	270	273	10	63,5	60,0
250	470	400	312	313	45	39		210	330	273	10	67,5	64,0

Таблица 20а

Р_у 0,6 МПа (6 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
												Исполнение
												2	3
15	80	55	33	34	10	11	4	120	152	18	3,5	0,6	0,5
15	80	55	33	34				160	212	18		0,6	0,6
20	90	65	43	44				120	154	25		0,8	0,7
20	90	65	43	44				180	214	25		0,9	0,8
25	100	75	51	52	12			120	154	32		1,1	1,0
25	100	75	51	52				180	214	32		1,2	1,2
32	120	90	59	60		14		120	157	38		1,4	1,4
32	120	90	59	60				180	217	38		1,6	1,6
40	130	100	69	70				120	159	45		1,8	1,7
40	130	100	69	70				180	219	45		2,0	1,9
50	140	110	80	81	12			120	159	57	4	2,0	2,1
50	140	110	80	81	12			180	219	57	4	2,5	2,4
80	185	150	115	116	13	18		120	161	89	5	4,0	4,0
80	185	150	115	116				180	221	89	5	4,6	4,7
100	205	170	137	138				120	162	108	6	4,9	4,8
100	205	170	137	138				180	222	108		5,8	5,8
150	260	225	191	192	15		8	120	167	159		8,6	7,7
150	260	225	191	192	15			180	227	159		9,9	9,0
200	315	280	249	250	17			120	174	219	8	14,3	12,7
200	315	280	249	250	17			180	234	219	8	16,8	15,2
250	370	335	303	304	18		12	120	174	273	10	18,5	18,0
250	370	335	303	304				180	234	273		22,4	22,0
300	435	395	356	357		22		150	205	325		26,0	26,0
300	435	395	356	357				210	265	325		30,6	30,4
350	485	445	406	407				150	205	377	12	34,9	33,8
350	485	445	406	407				210	265	377		41,3	40,3
400	535	495	456	457			16	160	215	426		39,3	39,0
400	535	495	456	457				220	275	426		46,6	46,3
500	640	600	561	562	19			180	235	530		56,7	53,5
500	640	600	561	562	19			240	295	530		65,9	62,7

(Измененная редакция, Изм. № 1).

Тип 2

Исполнение 4

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 9

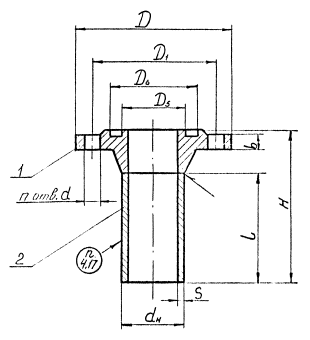

Тип 2

Исполнение 5

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 10

Таблица 21

Р_у 1,6 МПа (16 кгс/см)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	D₅	D₆	b	d	n	l	H	d_н	S	Масса, кг
														Исполнение
														4	5
50	160	125	73	87	72	88	13	18	4	120	169	57	4	2,8	2,9
50	160	125	73	87	72	88	13			180	229	57	4	3,1	3,2
80	195	160	106	120	105	121	17			120	174	89	5	5,3	5,4
80	195	160	106	120	105	121				180	234	89	5	5,9	6,0
100	215	180	129	149	128	150			8	120	175	108	6	6,5	6,6
100	215	180	129	149	128	150				180	235	108		7,4	7,5
150	280	240	183	203	182	204	19	22		120	182	159		10,5	11,0
150	280	240	183	203	182	204	19			180	242	159		12,0	12,5
200	335	295	239	259	238	260	21		12	120	183	219	8	16,0	16,5
200	335	295	239	259	238	260	21			180	243	219	8	18,5	19,0
250	405	355	292	312	291	313	23	26		120	190	273	10	24,5	25,0
250	405	355	292	312	291	313	23			180	250	273		28,5	29,0
300	460	410	343	363	342	364	24			150	221	325		33,3	33,8
300	460	410	343	363	342	364	24			210	281	325		37,9	38,4

Таблица 22

Р_у 4,0 МПа (40 кгс/см)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	D₅	D₆	b	d	n	l	H	d_н	S	Масса, кг
														Исполнение
														4	5
15	95	65	29	39	28	40	14	14	4	120	157	18	3,5	0,9	0,9
15	95	65	29	39	28	40				180	217	18		1,0	1,0
20	105	75	36	50	35	51				120	158	25		1,2	1,2
20	105	75	36	50	35	51				180	218	25		1,3	1,3
25	115	85	43	57	42	58				120	160	32		1,5	1,5
25	115	85	43	57	42	58				180	220	32		1,6	1,6
32	135	100	51	65	50	66	16	18		120	167	38		2,2	2,2
32	135	100	51	65	50	66				180	227	38		2,4	2,4
40	145	110	61	75	60	76				120	169	45		2,6	2,6
40	145	110	61	75	60	76				180	229	45		2,8	2,8
50	160	125	73	87	72	88	17			120	169	57	4,0	3,4	3,4
50	160	125	73	87	72	88	17			180	229	57	4,0	3,7	3,7
80	195	160	106	120	105	121	21		8	120	179	69	5,0	5,9	6,0
80	195	160	106	120	105	121	21			180	239	69	5,0	6,6	6,7
100	230	190	129	149	128	150	23	22		120	190	108	6	9,0	9,1
100	230	190	129	149	128	150	23	22		180	250	108		9,9	10,0
150	300	250	163	203	182	204	27	26		120	193	159		15,5	16,0
150	300	250	163	203	182	204	27	26		180	253	159		17,0	17,1
200	375	320	239	259	238	260	35	30	12	120	210	219	8	29,2	29,0
200	375	320	239	259	238	260	35	30		180	270	219	8	31,7	31,5
250	445	385	292	312	291	313	39	33		120	223	273	10	44,7	45,2
250	445	385	292	312	291	313	39			180	283	273		48,6	49,0
300	510	450	343	363	342	364	42		16	150	267	325		63,0	64,0
300	510	450	343	363	342	364	42		16	210	327	325		67,5	68,5

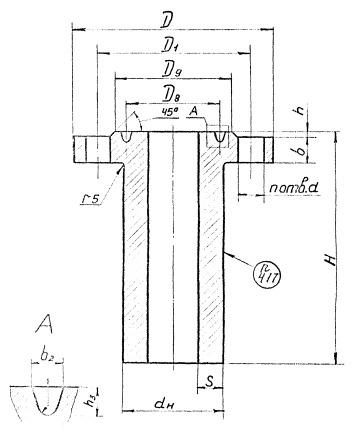

Тип 2

Исполнение 6

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 11

Таблица 23

Р_у 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Масса, кг
50	175	135	85	23	22	4	120	190	57	4	5,2
50	175	135	85	23		4	180	250	57	4	5,5
80	210	170	115	27		8	120	195	89	5	8,1
80	210	170	115	27			180	255	89	5	8,8
100	250	200	145	29	25		120	200	108	6	12,3
100	250	200	145	29	25		180	260	108		13,2
150	340	280	205	35	33		120	228	159		27,0
150	340	280	205	35			180	288	159		28,3
200	405	345	285	41		12	120	233	219	8	41,0
200	405	345	285	41			180	293	219	8	43,5
250	470	400	320	45	39		150	268	273	10	60,0
250	470	400	320	45			210	328	273	10	63,7
300	530	460	375	50		16	180	304	325	20	94,1
300	530	460	375	50			240	364	325	20	103,0
350	595	525	420	56	39		180	324	377	20	128,1
350	595	525	420	56	39		240	384	377	20	138,7
400	670	585	480	62	45		180	339	426	22	174,4
400	670	585	480	62	45		240	399	426	22	187,5

Таблица 24

Р_у 10,0 МПа (100 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Масса, кг
50	195	145	85	25	26	4	120	191	57	7	7,0
50	195	145	85	25		4	180	251	57	7	7,5
80	230	180	115	31		8	120	210	89	8	11,7
80	230	180	115	31			180	270	89	8	12,7
100	265	210	145	35	30		120	220	108	10	17,3
100	265	210	145	35	30		180	280	108	10	18,8
150	350	290	205	43	33	12	120	248	159	12	37,0
150	350	290	205	43	33		180	308	159	12	39,7
200	430	360	265	51	39		150	293	219	18	67,2
200	430	360	265	51			210	353	219	18	72,5
250	500	430	320	57			150	313	273	20	104,1
250	500	430	320	57			210	373	273		111,6
300	585	500	375	66	45	16	180	354	325		154,8
300	585	500	375	66	45		240	424	325		163,8
350	655	560	420	72	52		180	379	377	20	201,2
350	655	560	420	72			240	439	377	20	211,8
400	715	620	480	76			180	384	426	22	290,6
400	715	620	480	76			240	444	426	22	263,7

Таблица 25

Р_у 16,0 МПа (160 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Масса, кг
15	105	75	35	18	14	4	120	172	18	3,5	1,4
15	105	75	35	18	14		180	232	18	3,5	1,5
20	125	90	45	20	18		120	178	25	4,0	2,3
20	125	90	45	20			180	233	25		2,4
25	135	100	50	22			120	178	32		2,8
25	135	100	50				180	238	32		2,9
32	150	110	65		22		120	187	38	5,0	3,5
32	150	110	65				180	247	38		3,7
40	165	125	75	25			120	195	45		4,6
40	165	125	75	25			180	255	45		4,9
50	195	145	95	27	26		120	198	57	7,0	7,4
50	195	145	95	27			180	258	57	7,0	7,9
80	230	180	130	33		8	120	213	89	8,0	12,1
80	230	180	130	33			180	273	89	8,0	13,0
100	265	210	160	37	30		120	223	108	10	18,0
100	265	210	160	37	30		180	283	108	10	19,5
150	350	290	205	47	33	12	120	253	159	12	39,1
150	350	290	205	47	33		180	313	159	12	41,8
200	430	360	275	57	39		150	298	219	18	71,2
200	430	360	275	57			210	358	219	18	76,6
250	500	430	330	65			150	318	273	20	111,0
250	500	430	330	65			210	378	273	20	118,5
300	585	500	380	74	45	16	180	369	325	22	166,2
300	585	500	380	74	45	16	240	429	325	22	176,1

Пример условного обозначения штуцера с фланцем стальным приварным встык D_у 250 мм на Р_у 1,6 МПа, типа 2 исполнения 4, l = 180 мм, фланец из стали 20, патрубок из стали 20:

Штуцер 250 - 1,6 - 2 - 4 - 180 - 20 АТК 24.218.06-90.

То же, фланец из стали 10Г2, патрубок из стали 20:

Штуцер 250 - 1,6 - 2 - 4 - 180 - 10Г2 - 20 АТК 24.218.06-90.

То же, под фторопластовую прокладку:

Штуцер 250 - 1,6 - Ф - 2 - 4 - 180 - 10Г2 - 20 АТК 24.218.06-90.

3.2.3. Штуцера типа 3 утолщенные цельнокованные прямые на условное давление от 1,6 до 16,0 МПа и температуру от минус 70 до 600 °С имеют четыре исполнения:

исполнение 1 - с соединительным выступом на условное давление 4,0 МПа (рисунок 12, таблица 26);

исполнение 2 - с выступом на условное давление 4,0; 6,3 MПa (рисунок 13, таблицы 27; 28);

исполнение 3 - с впадиной на условное давление 4,0; 6.3 МПа (рисунок 14, таблицы 27; 28);

исполнение 4 - под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (рисунок 15, таблицы 29 - 31).

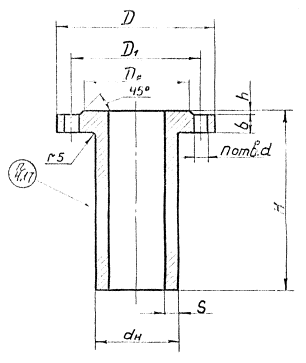

Тип 3

Исполнение 1

Рисунок 12

Таблица 26

P_y 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	h	d	n	H	d_н	S	Масса, кг
15	95	65	47	14	2	14	4	200	30	10	1,6
20	105	75	58						38		2,2
25	115	85	68						45		2,7
32	135	100	78	16		18			56	14	4,5
40	145	110	88	16	3				64		5,0
50	160	125	102	17					76		6,0
60	195	160	133	21			8		112	16	11,5

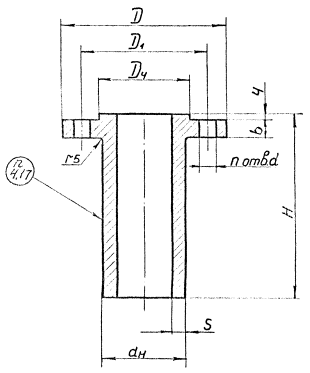

Тип 3

Исполнение 2

Рисунок 13

Тип 3

Исполнение 3

Рисунок 14

Таблица 27

P_y 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
													Исполнение
													2	3
15	95	65	47	39	40	14	2	14	4	200	30	10	1,8	1,7
20	105	75	58	50	51						38		2,6	2,5
25	115	85	68	57	58						45		2,7	2,6
32	135	100	78	65	66	16		18			56	14	4,1	4,0
40	145	110	88	75	76	16	3				64		4,9	4,8
50	160	125	102	87	88	17					76		6,3	6,2
80	195	160	133	120	121	21			8		112	16	11,0	11,0

Таблица 28

P_y 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	D₄	D₆	b	d	n	l	H	d_н	S	Масса, кг
													Исполнение
													2	3
15	105	75	47	39	40	16	2	14	4	240	38	16	3,2	3,1
20	125	90	58	50	51	18		18			48		5,0	4,9
25	135	100	68	57	58	20		18			52		6,1	6,0
32	150	110	78	65	66	21		22			64		7,5	7,4
40	165	125	88	75	76	21	3				74	20	9,6	9,1
50	175	135	102	87	88	23					86		12,3	11,8
80	210	170	133	120	121	27			8		120		16,2	16,0

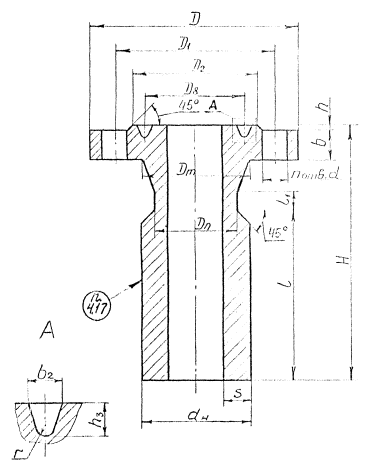

Тип 3

Исполнение 4

Рисунок 15

Таблица 29

Р_у 6,3 МПа (63 кгс/см)

Размеры в миллиметрах

D_y	D	D₁	D₉	D₈	b	h	h₃	b₂	r	d	n	H	d_н	S	Масса, кг
50	175	135	102	85	23	3	8	12	4	22	4	240	86	20	11,0
80	210	170	133	115	27	3	8	12	4	22	8	240	120	20	16,5

Таблица 30

Р_у 10,0 МПа (100 кгс/см)

Размеры в миллиметрах

D_y	D	D₁	D₉	D₈	b	h	h₃	b₂	r	d	n	H	d_н	S	Масса, кг
50	195	145	102	85	25	3	8	12	4,0	26	4	260	86	20	12,8
80	230	180	150	115	31	3	8	12	4,0	26	8	260	124	24	21,8

Таблица 31

Р_у 16,0 МПа (160 кгс/см)

Размеры в миллиметрах

D_y	D	D₁	D₉	D₈	b	h	h₃	b₂	r	d	n	H	d_н	S	Масса, кг
15	105	75	55	35	18	2	6,5	9	2,8	14	4	300	38	16	3,3
20	125	90	58	45	20					18			48		5,0
25	135	100	68	50	22					18			52		5,7
32	150	110	78	65						22			64		8,4
40	165	125	88	75	25	3				22			76	20	13,4
50	195	145	115	95	27		8,0	12	4,0	26			86	20	16,3
80	230	180	150	130	33		8,0	12	4,0	26	8	320	124	24	27,8

Пример условного обозначения штуцера утолщенного, цельнокованного прямого D_y 50, на Р_у 4,0 МПа, типа 3 исполнения 1, H = 200 мм из стали 10Г2:

Штуцер 50 - 4,0 - 3 - 1 - 200 - 10Г2 АТК 24.21806-90.

3.2.4. Штуцера типа 4 с утолщенными патрубками с фланцами приварными встык на условное давление от 1,6 до 16,0 МПа и температуру от минус 70 до 600 °С имеют шесть исполнений:

исполнение 1 - с соединительным выступом на условное давление от 1,6 до 4,0 МПа (рисунок 16, таблицы 32 - 34);

исполнение 2 - с выступом на условное давление от 1,6 до 6,3 МПа (рисунок 17, таблицы 35 - 38);

исполнение 3 - с впадиной на условное давление от 1,6 до 6,3 МПа (рисунок 18, таблицы 35 - 38);

исполнение 4 - с шипом на условное давление 1,6; 4,0 МПа (рисунок 19, таблицы 39; 40);

исполнение 5 - с пазом на условное давление 1,6; 4,0 МПа (рисунок 20, таблицы 39; 40);

исполнение 6 - под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (рисунок 21, таблицы 41 - 43).

Размеры уплотнительных поверхностей «шип-паз» под фторопластовые прокладки должны соответствовать указанным на рисунках 19; 20 и в таблице 47.

Тип 4

Исполнение 1

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 16

Таблица 32

Р_у 1,6 МПа (16 кгс/cм²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
80	195	160	133	17	18	4	180	233	95	10	2	8,1
100	215	180	158	17	18	8		233	114	10		9,5
150	280	240	212	19	22	8		240	168	12		17,0
200	335	295	268	21		12		241	228	14		25,5
200	335	295	268	21				241	245	22		34,0
250	405	355	320	23	26		200	268	286	16		39,0
250	405	355	320	23			200	268	299	22		47,0
300	460	410	370	24			220	290	335	16		51,0
300	460	410	370	24			220	290	351	25		66,0
350	520	470	430	28		16	260	334	395	22		84,0
350	520	470	430	28				334	412	30	3; 4	101,0
400	580	525	482	32	30			339	442	22	2	102,0
400	580	525	482	32	30			339	458	30	3; 4	118,0
500	710	650	585	38	33	20	310	404	545	22	2	159,0
500	710	650	585	38	33	20	310	404	573	36	3; 4	208,0

Таблица 33

P_y 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
100	230	190	158	21	22	8	180	241	121	12	2	12,5
150	200	250	212	25	26			251	168	12		21,0
150	200	250	212	25				251	180	16		24,0
200	360	310	278	27		12		258	228	14		31,0
200	360	310	278	27				258	245	22		33,5
250	425	370	335	29	30		200	278	286	16		46,0
									299	22		54,0
									314	30	3; 4	61,4
300	485	430	390	32		16	260	344	335	16	2	66,5
									351	25	2	84,5
									363	30	3; 4	92,4
350	550	490	450	36	33		280	369	395	22	2	103,0
									412	30	3; 4	121,4
									432	40	3; 4	143,6
400	610	550	505	40			300	404	442	22	2	133,0
									458	30	3; 4	154,5
									478	40	3; 4	181,5
500	730	660	615	44	39	20	350	454	545	22	2	188,0
									560	30	3; 4	220,0
									590	45	3; 4	278,2

Таблица 34

P_y 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
15	95	65	47	14	14	4	180	215	32	10	2	2,0
20	105	75	58					216	38			2,5
25	115	85	68					218	45			2,8
32	135	100	78	16	18			225	50			3,7
40	145	110	88	16				228	57			4,3
50	160	125	102	17				228	68			5,4
80	195	160	133	21		8		238	95			8,7

Тип 4

Исполнение 2

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 17

Тип 4

Исполнение 3

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 18

Таблица 35

P_y 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
													Исполнение
													2	3
80	195	160	120	121	17	18	4	180	235	95	10	2	8,1	8,0
100	215	180	149	150	17	18	8		235	114	10		9,4	9,3
150	280	240	203	204	19	22	8		242	168	12		17,0	16,5
200	335	295	259	260	21		12		243	228	14		25,5	25,0
200	335	295	259	260	21				243	245	22		34,0	33,5
250	405	355	312	313	23	26		200	270	286	16		36,5	36,0
250	405	355	312	313	23			200	270	299	22		44,5	44,0
300	460	410	363	364	24			220	291	335	16		51,0	49,0
300	460	410	363	364	24			220	291	351	25		66,0	64,0
350	520	470	421	422	28		16	260	335	395	22		84,0	81,5
350	520	470	421	422	28				335	412	30	3; 4	101,0	98,5
400	580	525	473	474	32	30			340	442	22	2	102,0	100,0
400	580	525	473	474	32	30			340	458	30	3; 4	117,6	116,0
500	710	650	575	576	38	33	20	310	405	545	22	2	158,0	157,0
500	710	650	575	576	38	33	20	310	405	573	36	3; 4	207,3	206,0

Таблица 36

P_y 2,5 МПа (25 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
													Исполнение
													2	3
100	230	190	149	150	21	22	8	180	243	121	12	2	12,5	12,0
150	300	250	203	204	25	26			253	168	12		21,5	21,0
150	300	250	203	204	25				253	180	16		24,5	23,5
200	360	310	259	260	27		12		260	228	14		31,0	30,5
200	360	310	259	260	27				260	245	22		39,0	38,7
250	425	370	312	313	29	30		200	280	286	16		45,4	44,6
										299	22		53,3	52,5
										314	30	3; 4	61,1	60,3
300	485	430	363	364	32		16	260	345	335	16	2	65,1	64,6
										351	25	2	84,5	83,0
										363	30	3; 4	91,5	91,0
350	550	490	421	422	36	33	16	280	370	395	22	2	101,4	100,5
										412	30	3; 4	120,4	119,5
										432	40	3; 4	142,6	141,7
403	610	550	473	474	40			300	405	442	22	2	132,0	131,0
										458	30	3; 4	153,3	152,1
										478	40	3; 4	180,3	179,1
500	730	660	575	576	44	39	20	350	455	545	22	2	187,0	185,0
										560	30	3; 4	219,2	217,5
										590	45	3; 4	277,5	275,8

Таблица 37

P_y 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
													Исполнение
													2	3
50	160	125	87	88	17	18	4	180	229	68	10	2	5,4	5,3
80	195	160	120	121	21	18	8		239	95	10		8,7	8,5
100	230	190	149	150	23	22			250	121	12		12,9	12,6
100	230	190	149	150	23	22			250	127	16		15,0	14,7
150	300	250	203	204	27	26			253	168	12		21,7	21,1
150	300	250	203	204	27	26			253	189	22	3; 4	30,1	29,5
200	375	320	259	260	35	30	12	190	280	228	14	2	38,0	37,6
										245	22	2	47,0	46,6
										260	30	3; 4	51,9	51,5
250	445	385	312	313	39	33		230	333	299	22	2	71,1	70,3
										314	30	3; 4	76,8	76,0
										325	36	3; 4	88,7	87,9
300	510	450	363	364	42		16	270	387	344	22	2	97,1	96,8
										363	30	3; 4	113,5	113,2
										373	36	3; 4	121,0	120,7
350	570	510	421	422	48			300	421	395	22	2	129,1	127,5
										412	30	3; 4	150,2	148,6
										442	45	3; 4	184,0	182,4
400	655	585	473	474	54	39		330	470	442	22	2	180,3	179,8
										458	30	3; 4	204,6	204,1
										478	40		235,0	234,6
										498	50		264,0	263,6
500	755	670	575	576	58	45	20	380	525	555	30	2	273,9	271,9
										585	45	3; 4	335,9	333,9
										605	55	3; 4	375,3	373,3

Таблица 38

P_y 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₄	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
													Исполнение
													2	3
50	175	135	87	88	23	22	4	180	251	68	10	2	7,2	7,1
80	210	170	120	121	27		8		256	95	10		11,1	11,0
80	210	170	120	121	27				256	102	14		12,7	12,5
100	250	200	149	150	29	26			262	121	12		16,5	16,3
100	250	200	149	150	29	26			262	127	16		18,6	18,4
150	340	280	203	204	35	33		200	310	168	12		34,5	33,2
150	340	280	203	204	35			200	310	189	22	3; 4	42,3	41,0
200	405	345	259	260	41		12	240	355	228	14	2	56,2	53,8
										245	22	2	67,5	65,1
										260	30	3; 4	76,2	73,8
250	470	400	312	313	45	39		270	390	290	22	2	93,1	89,6
										306	30	3; 4	105,3	101,8
										318	36	3; 4	113,8	110,3

Тип 4

Исполнение 4

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 19

Тип 4

Исполнение 5

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 20

Таблица 39

Р_у 1,6 МПа (16 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	D₅	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
															Исполнение
															4	5
80	195	160	106	120	105	121	17	18	4	180	235	95	10	2	8,0	8,1
100	215	180	129	149	128	150	17	18	8		235	114	10		9,3	9,4
150	280	240	183	203	182	204	19	22	8		242	168	12		16,5	16,6
200	335	295	239	259	238	260	21		12		243	228	14		24,5	24,7
200	335	295	239	259	238	260	21				243	245	22		32,8	33,0
250	405	355	292	312	291	313	23	26		200	270	286	16		38,0	38,2
250	405	355	292	312	291	313	23			200	270	299	22		45,9	46,1
300	460	410	343	363	342	364	24			220	291	335	16		49,3	49,8
300	460	410	343	363	342	364	24			220	291	351	25		64,6	65,1

Таблица 40

Р_у 4,0 МПа (40 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₃	D₄	D₅	D₆	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
															Исполнение
															4	5
50	160	125	73	87	72	88	17	18	4	180	229	68	10	2	5,3	5,4
80	195	160	106	120	105	121	21	18	8		239	95	10		8,6	8,7
100	230	190	129	149	128	150	23	22			250	121	12		13,0	13,1
100	230	190	129	149	128	150	23	22			250	127	16		15,1	15,2
150	300	250	183	203	182	204	27	26			253	168	12		21,4	21,5
150	300	250	183	203	182	204	27	26			253	189	22	3; 4	29,8	29,9
200	375	320	239	259	238	260	35	30	12	190	280	228	14	2	38,2	38,0
												245	22	2	47,2	47,0
												260	30	3; 4	52,7	51,9
250	445	385	292	312	291	313	39	33		230	333	299	22	2	70,7	71,2
												314	30	3; 4	76,4	76,9
												325	36	3; 4	88,3	88,8

Тип 4

Исполнение 6

1 - фланец по ГОСТ 12821

2 - патрубок

Рисунок 21

Таблица 41

Р_у 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
50	175	135	85	23	22	4	180	250	68	10	2	7,0
80	210	170	115	27		8		255	95	10		11,0
80	210	170	115	27				255	102	14		12,4
100	250	200	145	29	26			260	121	12		16,3
100	250	200	145	29	26		200	260	127	16		18,4
150	340	280	205	35	33			308	168	12		33,3
150	340	280	205	35				308	189	22	3; 4	41,1
200	405	345	265	41		12	240	353	228	14	2	53,7
									245	22	2	65,0
									260	30	3; 4	73,7
250	470	400	320	45	39		270	388	290	22	2	89,4
									306	30	3; 4	101,5
									318	35	3; 4	113,3
300	530	460	375	50		16	300	424	351	30	2	136,6
									373	40	3; 4	155,0
									395	50	3; 4	170,8
350	595	525	420	56	39		340	484	402	30	2	183,8
									422	40	3; 4	214,6
									432	45		228,3
									442	50		241,8
400	670	585	400	62	45		370	529	446	30	2	247,6
									466	40	3; 4	281,0
									46	50		314,8
									506	60		347,1

Таблица 42

Р_у 10,0 МПа (100 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
50	195	145	85	25	26	4	180	251	68	10	2	8,6
80	233	180	115	31		8	200	290	102	14	2	15,9
80	233	180	115	31				290	114	20	3; 4	17,3
100	265	210	145	35	30			300	133		3; 4	25,7
150	350	290	205	43	33	12	220	348	176		2	47,3
150	350	290	205	43	33		220	348	186	25	3; 4	51,8
200	430	360	265	51	39		260	403	234	22	2	83,8
									250	30	3; 4	93,1
									262	36	3; 4	100,3
250	500	430	320	57			303	463	299	30	2	143,4
									316	40	3; 4	160,1
									325	45	3; 4	167,9
300	585	500	375	66	45	16	330	514	344	30	2	203,5
									363	40	3; 4	215,7
									384	50		248,8
350	655	560	420	72	52	16	360	559	412	40		294,4
									432	50		326,0
									450	60		348,2
400	715	620	480	76			380	584	456	40		360,5
									476	50		395,3
									496	60		428,8
									516	70		460,8

Таблица 43

Р_у 16,0 МПа (160 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₈	b	d	n	l	H	d_н	S	Исполнение патрубка поз. 2	Масса, кг
15	105	75	35	18	14	4	220	272	36	12	2	2,8
15	105	75	35	18	14			272	44	16		3,6
20	125	90	45	20	18			278	42	12		4,0
20	125	90	45	20					50	16		5,0
25	135	100	50	22					49	12		4,8
25	135	100	50						57	16		6,0
30	150	110	65		22			287	57	12		5,9
30	150	110	65					287	63	16		7,0
40	165	125	75	25				295	63	12		7,2
40	165	125	75	25				295	77	20		10,2
50	195	145	95	27	26			298	70	12		10,1
50	195	145	95	27	26			298	85	20		13,3
80	230	180	130	33	26	8	220	313	102	14	2	16,9
80	230	180	130	33	26			313	114	20	3; 4	19,1
100	265	210	160	37	30			323	133	22	3; 4	26,4
150	350	290	205	47	33	12	240	373	176	20	2	52,4
150	350	290	205	47	33		240	373	196	30	3; 4	60,5
200	430	360	275	57	39		290	438	250	30		102,0
200	430	360	275	57			290	438	280	45		123,4
250	500	430	330	65			335	503	308	36		168,2
250	500	430	330	65			335	503	346	55		206,4
300	585	500	380	74	45	16	360	549	363	40		243,0
									384	50		270,0
									414	65		306,7

Пример условного обозначения штуцера D_у 100 мм, на Р_у 1,6 МПа, типа 4 исполнения 4, S = 10 мм, l = 180 мм, фланец из стали 20, патрубок из стали 20:

Штуцер 100 - 1,6 - 4 - 4 - 10 - 180 - 20 АТК 24.218.06-90.

То же, фланец из стали 20, патрубок из стали 10Г2:

Штуцер 100 - 1,6 - 4 - 4 - 10 - 180 - 20-10Г2 АТК 24.218.06-90.

То же под фторопластовую прокладку:

Штуцер 100 - 16 - Ф -4 - 4 - 10 - 180 - 20 - 10Г2 АТК 24.218.06-90.

3.2.5. Штуцера типа 5 цельнокованные с шейкой, под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (рисунок 22, таблицы 44 - 46).

Тип 5

Рисунок 22

Таблица 44

Р_у 6,3 МПа (63 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	D₈	D_m	D_n	b	h	h₃	b₂	r	d	n	l	l₁	H	d_н	S	Масса, кг
100	250	200	158	145	140	110	29	3	8	12	4	26	8	153	42	260	121	12	16,3
100	250	200	158	145	140	110	29					26		153		260	127	16	18,4
150	340	280	212	205	206	161	35					33		173		308	189	22	41,1
200	405	345	285	265	264	222	41						12	213		353	245	22	65,0
200	405	345	285	265	264	222	41							213	46	353	260	30	73,7
250	470	400	345	320	316	278	45					39		243	50	388	290	22	89,4
														243	50		306	30	101,5
														237	56		318	36	113,3
300	530	460	410	375	370	330	50	4					16	274	50	424	351	30	136,6
														264	60		373	40	155,0
														254	70		395	50	170,8
350	595	525	465	420	430	382	56							314	56	484	402	30	188,8
														304	66		422	40	214,6
														299	71		432	45	228,3
														294	76		442	50	241,8
400	670	585	535	480	484	432	62					45		344	58	529	446	30	247,6
														334	68		466	40	281,0
														324	78		486	50	314,8
														314	88		506	60	347,1

Таблица 45

Р_у 10,0 МПа (100 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	D₈	D_m	D_n	b	h	h₃	b₂	r	d	n	l	l₁	H	d_н	S	Масса, кг
100	265	210	158	145	146	110	35	3	8	12	4	30	8	173	46	300	133	20	25,7
150	350	290	212	205	214	161	43					33	12	193		348	176	20	47,3
150	350	290	212	205	214	161	43					33		193		348	186	25	51,8
200	430	360	285	265	276	222	51					39		233	57	403	234	22	83,8
														233	57		250	30	93,1
														227	63		262	36	100,3
250	500	430	345	320	340	276	57							273	57	463	299	30	143,4
														263	67		316	40	160,1
														258	73		325	45	167,9
300	585	500	410	375	400	330	66	4				45	16	304	57	514	344	30	203,5
														294	67		363	40	215,7
														284	77		384	50	248,8
350	655	560	465	420	460	382	72		11	17	5,8	52		324	67	559	412	40	294,4
														314	77		432	50	326,0
														304	87		450	60	348,2
400	715	620	535	480	510	432	76							344	67	584	456	40	360,5
														334	77		476	50	395,3
														324	87		496	60	428,8
														314	97		516	70	460,8

Таблица 46

Р_у 16,0 МПа (160 кгс/см²)

Размеры в миллиметрах

D_y	D	D₁	D₂	D₈	D_m	D_n	b	h	h₃	b₂	r	d	n	l	l₁	H	d_н	S	Масса, кг
100	265	210	158	160	146	110	37	3	8	12	4,0	30	8	193	49	323	133	22	26,4
150	350	290	212	205	214	161	47		10	14	4,2	33	12	213	46	373	176	20	52,4
150	350	290	212	205	214	161	47		10	14	4,2	33		213	46	373	196	30	60,5
200	430	360	285	275	276	222	57		11	17	5,8	39		263	50	438	250	30	102,0
200	430	360	285	275	276	222	57							248	65	438	280	45	123,4
250	500	430	345	330	340	278	65							302	59	503	308	36	168,2
250	500	430	345	330	340	278	65							283	78	503	346	55	206,4
300	585	500	410	380	400	330	74	4	14	23	3,5	45	16	324	65	549	363	40	243,0
														314	75		384	50	270,0
														299	90		414	65	306,7

Пример условного обозначения штуцера D_у 100 мм, на P_у 16,0 МПа, типа 5, S = 22 мм, Н = 323 мм, из стали 10Г2:

Штуцер 100 - 16 - 5 - 22 - 323 - 10Г2 АТК 24.218.06-90.

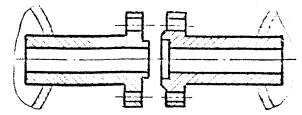

Таблица 47

Размеры уплотнительных поверхностей «шип-паз» под фторопластовые прокладки

D_y	P_y, МПа	D₃, D₅	D₄, D₆	h₁	h₂
15	До 6,3	22	34	4	3
15	Св. 6,3 до 20	28	40
20	До 6,3	32	44
20	Св. 6,3 до 20	35	51
25	До 6,3	40	52
25	Св. 6,3 до 20	42	58
32	До 6,3	48	60
32	Св. 6,3 до 20	50	66
40	До 6,3	54	70
40	Св. 6,3 до 20	60	76
50	До 6,3	65	81
50	Св. 6,3 до 20	72	88
80	До 6,3	100	116
80	Св. 6,3 до 20	105	121
100	До 6,3	116	138	6	5
100	Св. 6,3 до 20	128	150
125	До 6,3	145	167
125	Св. 6,3 до 20	154	176
150	До 6,3	170	192
150	Св. 6,3 до 20	182	204
200	До 6,3	228	250
200	Св. 6,3 до 20	238	260
250	До 6,3	282	304
250	Св. 6,3 до 20	291	313
300	До 6,3	335	357
300	Св. 6,3 до 20	342	364
350	До 6,3	385	407
350	Св. 6,3 до 20	394	422
400	До 6,3	435	457
400	Св. 6,3 до 20	446	474
450	До 6,3	488	510
450	Св. 6,3 до 20	496	524
500	До 6,3	540	562
500	Св. 6,3 до 20	548	576

(Измененная редакция, Изм. № 1).

3.2.6. Патрубки штуцеров разработаны на условное давление от 0,6 до 16,0 МПа и температуру от минус 70 до 600 °С.

По конструкции и размерам патрубки предусматриваются четырех исполнений:

исполнение 1 - рисунок 23, таблица 48;

исполнение 2 - рисунок 23, таблица 49;

исполнение 3 - рисунок 23, таблица 50;

исполнение 4 - рисунок 23, таблица 50.

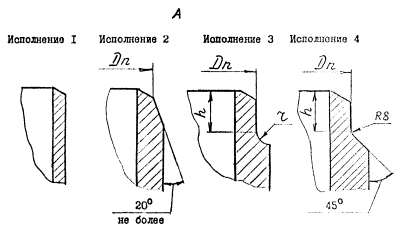

Рисунок 23

Таблица 48

Размеры в миллиметрах

D_y	d_н	S	l	Масса, кг
15	18	3,5	120	0,2
			150
			180
			210	0,3
20	25		120	0,2
			150	0,3
			180	0,3
			210	0,4
		4,0	120	0,2
		4,0	180	0,4
25	32	3,5	120	0,3
			150	0,4
			180	0,4
			210	0,5
		4,0	120	0,3
		4,0	180	0,5
32	38	3,5	120	0,4
			150	0,4
			160	0,5
			180	0,5
			210	0,6
			220	0,7
		4,0	120	0,4
		4,0	180	0,6
		5,0	120	0,5
		5,0	180	0,7
40	45	3,5	120	0,4
			150	0,5
			160	0,6
			180	0,6
			210	0,8
			220	0,8
		4,0	120	0,5
		4,0	180	0,7
		5,0	120	0,6
		5,0	180	0,9
50	57	4,0	120	0,6
			150	0,8
			160	0,8
			180	0,9
			210	1,1
			220	1,2
		7,0	120	1,0
		7,0	180	1,6
80	89	5,0	120	1,2
			150	1,6
			160	1,7
			180	1,9
			210	2,2
			220	2,3
		8,0	120	1,9
		8,0	180	2,9
100	108	6,0	120	1,8
			150	2,3
			160	2,4
			180	2,7
			210	3,2
			220	3,3
			240	3,6
		10,0	120	2,9
		10,0	180	4,4
150	159	6,0	120	2,7
			150	3,4
			180	4,1
			210	4,8
			240	5,4
		12,0	120	5,2
		12,0	180	7,8
200	219	8,0	120	5,0
			150	6,2
			180	7,5
			210	8,7
			240	10,0
		18,0	150	13,4
		18,0	210	18,7
250	273	10,0	120	7,8
			150	9,7
			180	11,7
			210	13,6
			240	15,6
		20,0	150	18,7
		20,0	210	26,2
300	325	10,0	150	11,7
			180	14,0
			200	15,5
			210	16,3
			240	18,6
			260	20,2
		20,0	180	27,1
		20,0	240	36,1
		22,0	180	29,6
		22,0	240	39,5
350	377	12,0	150	16,2
			180	19,4
			200	21,6
			210	22,7
			230	24,8
			240	25,9
			260	28,1
			290	31,3
			320	34,6
		20,0	180	31,7
			200	35,2
			240	42,3
			60	45,8
400	426	12,0	160	19,6
			180	22,1
			200	24,5
			220	27,0
			230	28,2
			240	29,4
			250	30,6
			260	31,9
			290	35,5
			310	38,0
		22,0	180	39,5
		22,0	240	52,6
500	530	12,0	180	27,6
			200	30,7
			230	35,3
			240	36,8
			260	39,9
			290	44,5
			300	46,0
			320	49,1
		14,0	180	32,1
		14,0	240	42,8

Пример условного обозначения патрубка исполнения 1, d_н = 32 мм, S = 3,5 мм, l = 150 мм, из стали 10Г2:

Патрубок 1 - 32 - 3,5 - 150 - 10Г2 АТК 24.218.06-90.

Таблица 49

Размеры в миллиметрах

D_y	d_н	S	D_т	l	Масса, кг
15	32	10	19	180	1,2
	36	12		220	1,6
	44	16		220	2,4
20	38	10	26	180	1,5
	42	12		220	2,0
	50	16		220	3,0
25	45	10	33	100	1,6
	49	12		220	2,4
	57	16			3,6
32	50	10	39	100	1,8
	57	12		220	2,9
	63	16		220	4,0
40	57	10	46	180	2,1
	63	12		220	3,3
	77	20		220	6,2
50	68	10	58	180	2,6
	70	12		220	3,8
	85	20		220	7,0
80	95	10	90	180	3,9
	102	14		180	5,5
				200	6,1
				220	6,7
100	114	10	110	180	4,6
	121	12			5,8
	127	16			7,9
150	168	12	161		8,5
	168	12		200	9,1
	176	20		220	15,4
	176	20		240	18,5
	180	16		180	11,5
200	228	14	222	180	13,5
				100	14,0
				240	17,7
	234	22		260	30,0
	245			180	21,8
				190	23,0
				240	29,0
250	286	16	278	200	21,3
	290	22		270	39,3
	299			200	29,2
				230	33,8
		30		300	58,0
300	335	16	330	220	27,7
	335	16		260	32,7
	344	22		270	46,5
	344	30		330	75,7
	351	30		220	43,0
		25		260	51,0
		30		300	63,6
350	395	22	382	260	51,8
				280	55,8
				300	59,5
	402	30		340	92,4
400	442	22	432	260	58,8
				300	68,0
				330	74,8
	446	30		370	112,7
500	545	22	535	310	87,2
	545	22		350	90,5
	555	30		360	145,9

Пример условного обозначения патрубка исполнения 2, d_н =12 мм, l = 180 мм, из стали 10Г2:

Патрубок 2 - 57 - 12 - 180 - 10Г2 АТК 24.218.06-90.

Таблица 50

Размеры в миллиметрах

D_y	d_н	S	D_n	l	h	r^*	Масса, кг
80	114	20	90	200	20	12	7,1
80	114		90	220			8,9
100	133		110	200			10,2
100	133	22	110	220		11	11,3
150	186	25	161	220		13	19,9
	189	22		180		14	13,6
	189	22		200		14	16,9
	196	30		240		18	26,6
200	250		222	260		14	39,3
	250			290		14	44,2
	260			190		19	27,9
	260			240		19	37,7
	262	36		260		20	46,4
	280	45		290		29	65,5
250	306	30	278	270		14	51,4
	308	36		335	21	15	76,0
	314	30		200	20	18	37,0
	314	30		230	20	18	39,5
	316	40		300	21	19	74,7
	318	36		270	20	20	60,0
	325	36		230	20	24	51,4
	325	45		300	22	23	82,5
	346	55		335	22	34	114,2
300	363	30	330	260	20	17	59,1
		30		270	20		62,9
		40		330	24		97,0
		40		360	24		106,4
	373	36		270	20	22	70,4
	373	40		300	20	26	88,0
	384	50		330	23	27	121,1
	384			360	23	27	133,4
	305			300	20	33	103,8
	414	65		360	23	42	170,1
350	412	30	382	260	20	15	69,1
				280			74,8
				300			80,6
		40		360		25	124,8
	422			340		20	118,2
	432			280		25	97,0
		45		340			131,9
		50		360	25		156,4
	442	45		300	20	30	114,4
	442	50		340	20	30	145,3
	450	60		360	26	34	178,7
400	456	40	432	380	28	12	149,4
	458	30		260	20	13	75,0
				300			89,7
				330			99,1
	466	40		370	23	17	146,1
	476	50		380	28	22	184,2
	478	40	432	300	20	23	116,7
	478	40		330	20	23	129,6
	486	50		370	23	27	179,9
	496	60		380	28	32	217,7
	498	50		330	20	33	158,6
	506	60		370	23	37	212,2
	516	70		380	28	42	249,7
500	560	30	535	350	20	13	131,0
	573	36		310		19	137,0
	585	45		380		25	207,9
	590	45		350		28	189,3
	605	55,		380		35	247,3
^*Для исполнения 3.

Пример условного обозначения патрубка исполнения 3, d_н = 114 мм, S = 20 мм, l = 200 мм, из стали 10Г2:

Патрубок 3 - 114 - 20 - 200 - 10Г2 АТК 24.218.06-90.

То же исполнения 4:

Патрубок 4 - 114 - 20 - 200 - 10Г2 АТК 24.218.06-90.

4. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Штуцера сосудов и аппаратов должны изготавливаться в соответствии с требованиями настоящего альбома, ОСТ 26-291 по рабочим чертежам, утвержденным в установленном порядке.

4.2. Конструкция и размеры плоских фланцев должны соответствовать ГОСТ 12820, фланцев приварных встык - ГОСТ 12821.

Технические требования на фланцы должны соответствовать ГОСТ 12816, ГОСТ 12820, ГОСТ 12821.

4.3. Пределы применения штуцеров выбираются в соответствии с пределами применения фланцев.

4.4. Требования к материалам, виды их испытаний, назначение и условия их применения должны соответствовать ОСТ 26-291.

4.5. Материалы фланцев должны соответствовать указанным в таблице 51.

Таблица 51

Марка стали, обозначение стандарта или технических условий	Технические требования к материалу	Температура стенки, °С
Ст3сп; Ст3пс ГОСТ 380	ГОСТ 14637	от минус 20 до 300
20К ГОСТ 5520	ГОСТ 5520	от минус 20 до 300
16ГС ГОСТ 5520	ГОСТ 5520	от минус 40 до 300
09Г2С ГОСТ 5520	ГОСТ 5520	от минус 70 до 300
08X22H6T, 08Х21Н6М2Г ГОСТ 5632	ГОСТ 7350 ГруппаМ2б	от минус 40 до 300
12Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632	ГОСТ 7350 ГруппаМ2б	от минус 70 до 300
20 ГОСТ 1050	ГОСТ 8479, ГрIV-КП195 и ГрIV-КП215	от минус 30 до 475
15ХМ ГОСТ 4543	ГОСТ 8479; ГрIV-КП195; ГрIV-КП215	от 0 до 560
08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632	ГОСТ 25054; ГрIV; ГрIVК	от минус 40 до 300
12Х10Н10Т, 10Х17Н13М2Т ГОСТ 5632	ГОСТ 25054; ГрIV. ГрIVК	от минус 70 до 600
10Г2 ГОСТ 4543	ГОСТ 8479; ГрIV-КП215	от минус 70 до 475
09Г2С ГОСТ 19281	ГОСТ 8479; ГрIV-КП245	от минус 70 до 475

4.6. Материалы патрубков должны соответствовать указанным в таблице 52.

Таблица 52

Марка стали, обозначение стандарта или технических условий	Технические требования к материалу	Температура стенки, °С
Ст3сп; Ст3пс ГОСТ 380	ГОСТ 14637; ГОСТ 10706, Группа В	от минус 20 до 425
10,20 ГОСТ 1050	ГОСТ 8733, Группа В; ГОСТ 8731, Группа В; ТУ 14-3-460	от минус 30 до 475
20 ГОСТ 1050	ГОСТ 1050	от минус 20 до 425
10Г2 ГОСТ 4543	ГОСТ 550	от минус 70 до 475
09Г2С ГОСТ 5520	ГОСТ 5520	от минус 70 до 300
15ХМ ТУ 14-3-460	ТУ 14-3-460	от 0 до 560
16ГС ГОСТ 5520	ГОСТ 5520	от минус 40 до 300
12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632	ГОСТ 9940; ГОСТ 9941; ГОСТ 7350, Группа М2б	от минус 70 до 600
08Х22Н6Т ГОСТ 5632	ГОСТ 9940; ГОСТ 9941; ТУ 14-3-1905; ГОСТ 7350, Группа М2б	от минус 40 до 300
08Х21Н6М2Т ГОСТ 5632	ГОСТ 7350, Группа М2б; ТУ 14-3-1905	от минус 40 до 300

Примечания к таблицам 51; 52:

1. Категория сталей марок Ст3, 20К, 16ГС, 09Г2С выбирается при разработке конструкторской документации в зависимости от условий эксплуатации.

2. Стали марок 10Г2; 09Г2 рекомендуется применять при температуре стенки ниже минус 40 °С.

3. Фланцы из стали марки 20 допускается применять при температуре ниже минус 30 до минус 40 °С при условии термообработки - закалки и последующего высокого отпуска или нормализации после приварки фланцы к патрубку.

4. Трубы по ГОСТ 10706 Группы В применяются только до температуры 400 °С.

5. Допускается применение патрубков толщиной не более 12 мм из сталей марок 10; 20 до минус 40 °С.

4.7. Материалы цельнокованных штуцеров и утолщенных патрубков должны соответствовать таблице 53.

Таблица 53

Марка стали, обозначение стандарта или технических условий	Технические требования к материалу	Температура стенки, °С
20 ГОСТ 1050	ГОСТ 8479; ГрIV-КП195; ГрIV-КП215	от минус 30 до 475
10Г2 ГОСТ 4543	ГОСТ 8479; ГрIV-КП215	от минус 70 до 475
09Г2С ГОСТ 19281	ГОСТ 8479; ГрIV-КП245	от минус 70 до 475
15ХМ ГОСТ 4543	ГОСТ 8479; ГрIV-К275С	от 0 до 560
12Х18Н10Т ГОСТ 5632	ГОСТ 25054; ГрIV и ГрIVК	от минус 70 до 600
10Х17Н13М2Т ГОСТ 5632	ГОСТ 25054; ГрIV; ГрIVК	от минус 70 до 600
08Х22М6Т, 08Х21Н6М2Т ГССТ 5632	ГОСТ 25054; ГрIV; ГрIVК	от минус 40 до 30

4.8. Допускается применение других материалов в соответствии с ОСТ 26-291.

4.9. Допускается изготовление штуцеров с уменьшенными или увеличенными длинами патрубков, при этом измененная длина патрубка указывается в условном обозначении штуцера, масса штуцера пересчитывается.

4.10. Масса штуцера подсчитана при плотности стали 7850 кг/м³ и может отличаться от указанной в пределах ± 3 %.

4.11. Пробное гидравлическое испытание штуцеров производить совместно с аппаратом в соответствии с ОСТ 26-291.

4.12. Допускается подрезка патрубков по внутреннему диаметру сосуда или аппарата.

4.13. Вылеты штуцеров приведены в приложении А рисунках А.1, А.2, А.3, таблицах А.1; А.2; А.3.

4.14. Разделка кромок и способ приварки патрубка к фланцу определяются предприятием-изготовителем по действующей нормативно-технической документации.

4.15. В технически обоснованных случаях допускается заменять толщины патрубков, изготавливаемых из труб, в сторону увеличения, при этом масса штуцеров пересчитывается.

4.16. Требования к крепежным изделиям по ОСТ 26-2043.

4.17. Маркировать: условное обозначение без наименования изделия, товарный знак предприятия-изготовителя.

Для штуцеров не имеющих самостоятельной поставки, маркировку производить в порядке, принятом на предприятии-изготовителе.

4.18. Штуцера с гладкой уплотнительной поверхностью не допускается применять в сосудах 1-й и 2-й групп.

(Измененная редакция, Изм. № 1).

Приложение А

(рекомендуемое)

Вылеты штуцеров

А.1. Вылеты штуцеров типов 1 и 2 должны соответствовать рисунку А.1, таблице A.1.

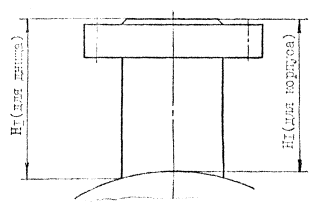

Рисунок A.1

Таблица A.1

Размеры в миллиметрах

D_y	P_y, МПа (кгс/см²)
	1,0 (10)	1,6 (16)	2,5 (25)	4,0 (40)	6,3 (63)	10 (100)	16 (160)
	Н₁
15	-					-
20
25
32
40
50
80
100
150
200
250
300
350							-
400
500					-	-

Примечание - Вылеты штуцеров на Р_у 0,6 МПа соответствуют вылету штуцеров на Р_у 1,0 МПа.

4.2 Вылеты утолщенных штуцеров типа 3 должны соответствовать рисунку А.2, таблице А.2.

Рисунок А.2

Таблица А.2

Размеры в миллиметрах

D_y	P_y, МПа (кгс/см²)
	4,0 (40)	6,3 (63)	10 (100)	16 (160)
	Н₁
15	150	180	-	180
20
25
32
40
50			180
80			200	200

А.3. Вылеты утолщенных штуцеров типа 4 и 5 должны соответствовать рисунку А.3, таблице А.3.

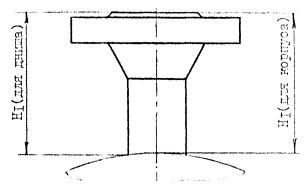

Рисунок А.3

Таблица А.3

Размеры в миллиметрах

D_y	P_y, МПа (кгс/см²)
	1,6 (16)	2,5 (25)	4,0 (40)	6,3 (63)	10 (100)	16 (160)
	Н₁
15	-	-	180	-	-	180
20
25
32
40
50				180	180
80	180			180	200	200
100	180	180	200	200	200	220
150	200	200	200	220	250	260
200	200	200	220	270	300	340
250	220	220	270	300	360	400
300	220	260	320	340	410	450
350	250	290	340	390	450	-
400	260	320	380	420	470
500	300	350	410	-	-

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. НОРМАТИВНЫЕ ССЫЛКИ

3. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

D

H

S

4. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Приложение А

Вылеты штуцеров
