ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ДНИЩА
ЭЛЛИПТИЧЕСКИЕ
ОТБОРТОВАННЫЕ СТАЛЬНЫЕ
ДЛЯ СОСУДОВ, АППАРАТОВ И КОТЛОВ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 6533-78
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ДНИЩА
ЭЛЛИПТИЧЕСКИЕ ОТБОРТОВАННЫЕ
СТАЛЬНЫЕ ДЛЯ СОСУДОВ, АППАРАТОВ
И КОТЛОВ
Основные размеры
Ellipsoidaldished
hedes, flanged made of steel
for vessels apparatus and boilers. Basic dimensions
|
ГОСТ
6533-78*
Взамен
ГОСТ 6533-68
|
Постановлением
Государственного комитета СССР по стандартам от 26 октября 1978 г. № 2771 срок
введения установлен
с 01.01.80
Проверен в 1984 г.
Постановлением Госстандарта от 28.06.84 № 2166 срок действия продлен
до 01.01.90
Несоблюдение стандарта
преследуется по закону
1. Настоящий стандарт распространяется на эллиптические отбортованные
днища из углеродистых, легированных и двухслойных сталей с толщиной стенки от 4
до 120 мм для сосудов, аппаратов и котлов диаметром от 133 до 4500 мм.
2. Основные размеры днищ с
наружными базовыми размерами и высотой эллиптической части hн = 0,25 Dн должны соответствовать
указанным на черт. 1
и в табл. 1.
Черт. 1
Таблица 1
Размеры в мм
|
Dн
|
h1
|
hн
|
s
|
F, м2
|
V, дм3
|
Масса, кг
|
Применяемость
|
|
133
|
25
|
33
|
4
|
0,03
|
0,54
|
0,9
|
|
|
5
|
0,52
|
1,1
|
|
|
6
|
0,02
|
0,50
|
1,3
|
|
|
8
|
0,45
|
1,7
|
|
|
10
|
0,41
|
2,0
|
|
|
12
|
0,36
|
2,3
|
|
|
159
|
40
|
4
|
0,04
|
0,87
|
1,2
|
|
|
5
|
0,84
|
1,5
|
|
|
6
|
0,03
|
0,80
|
1,7
|
|
|
8
|
0,74
|
2,3
|
|
|
10
|
0,68
|
2,8
|
|
|
12
|
0,62
|
3,2
|
|
|
14
|
0,57
|
3,7
|
|
|
16
|
0,52
|
4,1
|
|
|
168
|
42
|
4
|
0,04
|
1,01
|
1,3
|
|
|
5
|
0,97
|
1,6
|
|
|
6
|
0,93
|
1,9
|
|
|
8
|
0,86
|
2,5
|
|
|
10
|
0,03
|
0,80
|
3,0
|
|
|
12
|
0,73
|
3,6
|
|
|
14
|
0,67
|
4,1
|
|
|
16
|
0,61
|
4,5
|
|
|
219
|
55
|
4
|
0,06
|
2,05
|
2,1
|
|
|
5
|
1,99
|
2,6
|
|
|
6
|
1,93
|
3,1
|
|
|
8
|
1,81
|
4,0
|
|
|
10
|
1,70
|
4,9
|
|
|
12
|
0,05
|
1,59
|
5,8
|
|
|
14
|
1,49
|
6,6
|
|
|
16
|
1,39
|
7,4
|
|
|
18
|
1,30
|
8,2
|
|
|
20
|
1,21
|
8,9
|
|
|
273
|
68
|
4
|
0,10
|
3,73
|
3,1
|
|
|
5
|
0,09
|
3,64
|
3,9
|
|
|
6
|
3,54
|
4,6
|
|
|
8
|
3,37
|
6,0
|
|
|
10
|
3,20
|
7,4
|
|
|
12
|
0,08
|
3,03
|
8,8
|
|
|
14
|
2,88
|
10,1
|
|
|
16
|
2,72
|
11,3
|
|
|
18
|
2,57
|
12,5
|
|
|
20
|
0,07
|
2,43
|
13,7
|
|
|
325
|
81
|
4
|
0,13
|
6,02
|
4,3
|
|
|
5
|
5,89
|
5,3
|
|
|
6
|
5,77
|
6,3
|
|
|
8
|
5,52
|
8,3
|
|
|
10
|
0,12
|
5,28
|
10,3
|
|
|
12
|
5,05
|
12,2
|
|
|
14
|
4,82
|
14,0
|
|
|
16
|
0,11
|
4,60
|
15,8
|
|
|
18
|
4,39
|
17,5
|
|
|
20
|
4,19
|
19,2
|
|
|
22
|
0,10
|
3,99
|
20,7
|
|
|
25
|
3,70
|
23,1
|
|
|
377
|
94
|
4
|
0,18
|
9,08
|
5,6
|
|
|
5
|
0,17
|
8,91
|
7,0
|
|
|
6
|
8,74
|
8,4
|
|
|
8
|
8,42
|
11,0
|
|
|
10
|
0,16
|
8,10
|
13,6
|
|
|
12
|
7,79
|
16,1
|
|
|
14
|
7,50
|
18,6
|
|
|
16
|
0,15
|
7,19
|
20,9
|
|
|
18
|
6,90
|
23,3
|
|
|
20
|
0,14
|
6,62
|
25,6
|
|
|
22
|
6,35
|
27,8
|
|
|
25
|
0,13
|
5,96
|
31,1
|
|
|
426
|
106
|
5
|
0,22
|
12,55
|
8,8
|
|
|
6
|
12,34
|
10,5
|
|
|
8
|
0,21
|
11,93
|
13,9
|
|
|
10
|
11,53
|
17,1
|
|
|
12
|
0,20
|
11,13
|
20,3
|
|
|
14
|
10,73
|
23,5
|
|
|
16
|
0,19
|
10,37
|
26,6
|
|
|
18
|
10,00
|
29,5
|
|
|
20
|
9,64
|
32,5
|
|
|
22
|
0,18
|
9,29
|
35,4
|
|
|
40
|
25
|
0,19
|
10,44
|
43,3
|
|
|
28
|
9,90
|
48,7
|
|
|
30
|
9,55
|
51,7
|
|
|
480
|
25
|
120
|
5
|
0,27
|
17,58
|
11,1
|
|
|
6
|
17,31
|
13,2
|
|
|
8
|
16,79
|
17,4
|
|
|
10
|
0,26
|
16,30
|
21,9
|
|
|
12
|
15,80
|
25,5
|
|
|
14
|
0,25
|
15,30
|
29,6
|
|
|
16
|
14,82
|
33,5
|
|
|
530
|
132
|
6
|
0,33
|
22,96
|
15,9
|
|
|
8
|
0,32
|
22,33
|
21,0
|
|
|
10
|
21,71
|
25,9
|
|
|
12
|
0,31
|
21,11
|
30,9
|
|
|
14
|
20,51
|
35,8
|
|
|
40
|
16
|
0,30
|
20,00
|
40,6
|
|
|
20
|
0,31
|
21,62
|
53,8
|
|
|
25
|
0,30
|
20,41
|
65,7
|
|
|
630
|
25
|
157
|
6
|
0,46
|
37,65
|
22,1
|
|
|
8
|
0,45
|
36,78
|
29,3
|
|
|
10
|
36,00
|
36,4
|
|
|
12
|
0,44
|
35,06
|
43,3
|
|
|
14
|
0,43
|
34,22
|
50,1
|
|
|
16
|
33,39
|
56,9
|
|
|
40
|
18
|
0,45
|
36,73
|
67,6
|
|
|
20
|
0,44
|
35,88
|
74,6
|
|
|
22
|
0,43
|
35,04
|
81,4
|
|
|
25
|
33,80
|
91,5
|
|
|
720
|
25
|
180
|
6
|
0,59
|
55,30
|
28,6
|
|
|
8
|
54,16
|
37,9
|
|
|
10
|
0,58
|
53,04
|
47,1
|
|
|
12
|
0,57
|
51,93
|
56,1
|
|
|
40
|
14
|
0,60
|
56,47
|
68,7
|
|
|
16
|
0,59
|
55,33
|
78,0
|
|
|
18
|
0,58
|
54,20
|
87,2
|
|
|
20
|
53,08
|
96,3
|
|
|
22
|
0,57
|
51,98
|
105,3
|
|
|
25
|
0,56
|
50,36
|
118,5
|
|
|
(820)
|
25
|
205
|
6
|
0,77
|
80,53
|
36,8
|
|
|
8
|
0,76
|
79,06
|
48,7
|
|
|
10
|
0,75
|
77,61
|
60,6
|
|
|
12
|
0,74
|
76,18
|
72,3
|
|
|
40
|
14
|
0,77
|
82,14
|
88,0
|
|
|
16
|
0,76
|
80,67
|
100,0
|
|
|
(920)
|
25
|
230
|
6
|
0,96
|
112,44
|
45,9
|
|
|
8
|
0,95
|
110,60
|
60,9
|
|
|
10
|
0,94
|
108,78
|
75,8
|
|
|
40
|
12
|
0,97
|
116,43
|
94,5
|
|
|
14
|
0,96
|
114,57
|
109,7
|
|
|
16
|
0,95
|
112,72
|
124,8
|
|
|
(1020)
|
25
|
255
|
6
|
1,18
|
151,81
|
56,1
|
|
|
8
|
1,17
|
149,56
|
74,5
|
|
|
40
|
10
|
1,20
|
159,10
|
96,5
|
|
|
12
|
1,19
|
156,80
|
115,2
|
|
|
14
|
1,18
|
154,52
|
133,8
|
|
|
16
|
1,17
|
152,26
|
152,3
|
|
|
(1120)
|
25
|
280
|
6
|
1,41
|
199,43
|
67,4
|
|
|
8
|
1,40
|
196,72
|
89,5
|
|
|
40
|
10
|
1,44
|
208,28
|
115,5
|
|
|
12
|
1,43
|
205,52
|
138,0
|
|
|
14
|
1,42
|
202,78
|
160,3
|
|
|
16
|
1,41
|
200,06
|
182,5
|
|
|
(1220)
|
25
|
305
|
8
|
1,66
|
252,86
|
105,8
|
|
|
40
|
10
|
1,70
|
266,64
|
136,2
|
|
|
12
|
1,69
|
263,37
|
162,8
|
|
|
14
|
1,68
|
260,13
|
189,2
|
|
|
16
|
1,66
|
256,92
|
215,4
|
|
|
(1320)
|
330
|
8
|
2,00
|
338,79
|
127,3
|
|
|
10
|
1,98
|
334,95
|
158,6
|
|
|
12
|
1,97
|
331,14
|
189,6
|
|
|
14
|
1,96
|
327,36
|
220,5
|
|
|
16
|
1,94
|
323,61
|
251,1
|
|
|
(1420)
|
335
|
8
|
2,30
|
418,43
|
146,6
|
|
|
10
|
2,29
|
414,01
|
182,7
|
|
|
12
|
2,27
|
409,61
|
218,5
|
|
|
14
|
2,26
|
405,25
|
254,1
|
|
|
16
|
400,91
|
290,4
|
|
Примечания:
1. Днища с диаметрами, заключенными в скобки,
изготовляются по согласованию потребителя с предприятием-изготовителем.
2. В табл. 1-3 F - внутренняя поверхность; V - объем днищ.
Пример условного обозначения днища с наружным диаметром Dн = 530 мм, толщиной стенки s = 10 мм:
Днище 530-10 ГОСТ 6533-78
3. Основные размеры днищ с
внутренними базовыми размерами и высотой эллиптической части hв = 0,25 Dв должны соответствовать
указанным на черт. 2
и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
Dв
|
h1
|
hв
|
s
|
F, м2
|
V, дм3
|
Масса, кг
|
Применяемость
|
|
250
|
25
|
62
|
4
|
0,09
|
3,3
|
2,8
|
|
|
5
|
3,6
|
|
|
6
|
4,3
|
|
|
8
|
5,9
|
|
|
10
|
7,4
|
|
|
12
|
9,1
|
|
|
14
|
10,8
|
|
|
16
|
12,5
|
|
|
300
|
75
|
4
|
0,12
|
5,3
|
3,9
|
|
|
5
|
4,9
|
|
|
6
|
6,0
|
|
|
8
|
8,0
|
|
|
10
|
10,2
|
|
|
12
|
12,4
|
|
|
14
|
14,7
|
|
|
16
|
17,0
|
|
|
350
|
88
|
4
|
0,16
|
8,0
|
5,2
|
|
|
5
|
6,5
|
|
|
6
|
7,8
|
|
|
8
|
10,6
|
|
|
10
|
13,4
|
|
|
12
|
16,2
|
|
|
14
|
19,2
|
|
|
16
|
22,2
|
|
|
400
|
100
|
4
|
0,20
|
11,5
|
6,6
|
|
|
5
|
8,3
|
|
|
6
|
10,0
|
|
|
8
|
13,4
|
|
|
10
|
17,0
|
|
|
12
|
20,6
|
|
|
14
|
24,3
|
|
|
16
|
28,0
|
|
|
18
|
31,9
|
|
|
20
|
35,8
|
|
|
22
|
39,8
|
|
|
25
|
45,9
|
|
|
40
|
28
|
0,22
|
13,4
|
56,6
|
|
|
30
|
61,3
|
|
|
(450)
|
25
|
112
|
4
|
0,25
|
15,8
|
8,2
|
|
|
5
|
10,3
|
|
|
6
|
12,4
|
|
|
8
|
16,6
|
|
|
10
|
21,0
|
|
|
12
|
25,5
|
|
|
14
|
30,0
|
|
|
16
|
34,6
|
|
|
18
|
39,3
|
|
|
20
|
44,1
|
|
|
500
|
125
|
4
|
0,31
|
21,2
|
9,9
|
|
|
5
|
12,5
|
|
|
6
|
15,0
|
|
|
8
|
20,2
|
|
|
10
|
25,5
|
|
|
12
|
30,8
|
|
|
14
|
36,3
|
|
|
16
|
41,8
|
|
|
18
|
47,4
|
|
|
20
|
53,2
|
|
|
40
|
22
|
0,33
|
24,1
|
63,2
|
|
|
25
|
72,7
|
|
|
28
|
82,5
|
|
|
30
|
89,1
|
|
|
32
|
95,8
|
|
|
36
|
109,5
|
|
|
(550)
|
25
|
137
|
4
|
0,37
|
27,6
|
11,8
|
|
|
5
|
14,9
|
|
|
6
|
17,8
|
|
|
8
|
24,1
|
|
|
10
|
30,3
|
|
|
12
|
36,7
|
|
|
14
|
43,2
|
|
|
16
|
49,7
|
|
|
18
|
56,4
|
|
|
40
|
20
|
0,40
|
31,2
|
67,3
|
|
|
600
|
25
|
150
|
4
|
0,44
|
35,2
|
13,9
|
|
|
5
|
17,5
|
|
|
6
|
21,1
|
|
|
8
|
28,3
|
|
|
10
|
35,6
|
|
|
12
|
43,1
|
|
|
14
|
50,6
|
|
|
16
|
58,3
|
|
|
40
|
18
|
0,47
|
39,5
|
70,2
|
|
|
20
|
78,5
|
|
|
22
|
87,0
|
|
|
25
|
99,9
|
|
|
28
|
113,1
|
|
|
30
|
122,0
|
|
|
32
|
131,0
|
|
|
36
|
149,4
|
|
|
40
|
168,3
|
|
|
(650)
|
25
|
162
|
4
|
0,51
|
44,1
|
16,2
|
|
|
5
|
20,3
|
|
|
6
|
24,5
|
|
|
8
|
32,9
|
|
|
10
|
41,4
|
|
|
12
|
50,0
|
|
|
14
|
58,7
|
|
|
40
|
16
|
0,54
|
49,1
|
71,5
|
|
|
18
|
81,0
|
|
|
20
|
90,6
|
|
|
700
|
25
|
175
|
4
|
0,59
|
54,3
|
18,7
|
|
|
5
|
23,4
|
|
|
6
|
28,2
|
|
|
8
|
37,8
|
|
|
10
|
47,5
|
|
|
12
|
57,4
|
|
|
14
|
67,4
|
|
|
40
|
16
|
0,62
|
60,1
|
81,8
|
|
|
18
|
92,5
|
|
|
20
|
103,5
|
|
|
22
|
114,5
|
|
|
25
|
131,3
|
|
|
28
|
148,4
|
|
|
32
|
171,7
|
|
|
36
|
195,4
|
|
|
60
|
40
|
0,66
|
67,8
|
234,4
|
|
|
800
|
25
|
200
|
4
|
0,76
|
79,3
|
24,0
|
|
|
5
|
30,1
|
|
|
6
|
36,3
|
|
|
8
|
48,6
|
|
|
10
|
61,1
|
|
|
12
|
73,8
|
|
|
40
|
14
|
0,79
|
86,8
|
90,8
|
|
|
16
|
104,3
|
|
|
18
|
118,0
|
|
|
20
|
131,8
|
|
|
22
|
145,8
|
|
|
25
|
167,0
|
|
|
28
|
188,5
|
|
|
30
|
203,1
|
|
|
32
|
217,8
|
|
|
60
|
34
|
0,84
|
96,9
|
246,6
|
|
|
36
|
262,5
|
|
|
38
|
278,5
|
|
|
40
|
294,6
|
|
|
45
|
335,7
|
|
|
50
|
377,8
|
|
|
900
|
25
|
225
|
5
|
0,95
|
110,9
|
37,7
|
|
|
6
|
45,4
|
|
|
8
|
60,8
|
|
|
10
|
76,4
|
|
|
40
|
12
|
0,99
|
120,4
|
96,2
|
|
|
14
|
112,8
|
|
|
16
|
129,6
|
|
|
18
|
146,5
|
|
|
20
|
163,5
|
|
|
22
|
180,8
|
|
|
25
|
206,9
|
|
|
28
|
233,4
|
|
|
60
|
30
|
1,05
|
133,1
|
265,1
|
|
|
32
|
284,1
|
|
|
1000
|
25
|
250
|
5
|
1,16
|
149,9
|
46,2
|
|
|
6
|
55,5
|
|
|
8
|
74,4
|
|
|
10
|
93,4
|
|
|
40
|
12
|
1,21
|
161,7
|
117,1
|
|
|
14
|
137,2
|
|
|
16
|
157,5
|
|
|
18
|
178,0
|
|
|
20
|
198,7
|
|
|
22
|
219,5
|
|
|
25
|
251,1
|
|
|
60
|
28
|
1,27
|
177,4
|
294,2
|
|
|
30
|
319,9
|
|
|
32
|
342,6
|
|
|
34
|
365,6
|
|
|
36
|
388,8
|
|
|
38
|
412,1
|
|
|
40
|
435,6
|
|
|
45
|
495,2
|
|
|
50
|
556,0
|
|
|
55
|
618,0
|
|
|
80
|
60
|
1,34
|
193,1
|
712,6
|
|
|
65
|
779,8
|
|
|
70
|
848,2
|
|
|
80
|
988,8
|
|
|
(1100)
|
25
|
275
|
6
|
1,40
|
197,2
|
66,7
|
|
|
8
|
89,3
|
|
|
40
|
10
|
1,45
|
211,4
|
116,2
|
|
|
12
|
140,0
|
|
|
14
|
164,0
|
|
|
16
|
188,2
|
|
|
18
|
212,6
|
|
|
20
|
237,2
|
|
|
22
|
262,0
|
|
|
60
|
25
|
1,52
|
230,4
|
313,4
|
|
|
28
|
353,1
|
|
|
30
|
379,8
|
|
|
32
|
406,7
|
|
|
1200
|
25
|
300
|
6
|
1,65
|
253,4
|
78,9
|
|
|
8
|
105,6
|
|
|
40
|
10
|
1,71
|
270,4
|
137,0
|
|
|
12
|
165,0
|
|
|
14
|
193,2
|
|
|
16
|
221,7
|
|
|
18
|
250,3
|
|
|
20
|
279,3
|
|
|
60
|
22
|
1,79
|
293,0
|
321,5
|
|
|
25
|
367,3
|
|
|
28
|
413,7
|
|
|
30
|
444,8
|
|
|
32
|
476,2
|
|
|
34
|
507,8
|
|
|
36
|
539,6
|
|
|
38
|
571,6
|
|
|
40
|
603,8
|
|
|
45
|
685,4
|
|
|
80
|
50
|
1,86
|
315,6
|
799,2
|
|
|
55
|
886,7
|
|
|
60
|
975,7
|
|
|
65
|
1066,2
|
|
|
70
|
1158,0
|
|
|
80
|
1346,2
|
|
|
100
|
90
|
1,94
|
338,2
|
1585,3
|
|
|
100
|
1786,3
|
|
|
(1300)
|
25
|
325
|
6
|
1,93
|
319,5
|
92,1
|
|
|
8
|
123,3
|
|
|
40
|
10
|
2,00
|
339,4
|
159,5
|
|
|
12
|
192,0
|
|
|
14
|
224,0
|
|
|
16
|
257,8
|
|
|
18
|
291,1
|
|
|
20
|
324,5
|
|
|
60
|
22
|
2,08
|
365,9
|
371,6
|
|
|
25
|
425,5
|
|
|
28
|
479,0
|
|
|
30
|
514,9
|
|
|
32
|
551,1
|
|
|
1400
|
25
|
350
|
6
|
2,23
|
396,0
|
106,4
|
|
|
40
|
8
|
2,30
|
419,1
|
146,4
|
|
|
10
|
183,6
|
|
|
12
|
221,1
|
|
|
14
|
258,8
|
|
|
16
|
296,7
|
|
|
18
|
334,9
|
|
|
60
|
20
|
2,39
|
449,9
|
387,3
|
|
|
22
|
427,4
|
|
|
25
|
488,0
|
|
|
28
|
549,1
|
|
|
30
|
590,2
|
|
|
32
|
631,5
|
|
|
34
|
673,1
|
|
|
36
|
714,9
|
|
|
38
|
757,0
|
|
|
40
|
799,3
|
|
|
80
|
45
|
2,48
|
480,7
|
938,3
|
|
|
50
|
1050,5
|
|
|
55
|
1164,3
|
|
|
60
|
1279,8
|
|
|
65
|
1396,8
|
|
|
70
|
1489,2
|
|
|
100
|
80
|
2,56
|
511,4
|
1816,5
|
|
|
90
|
2073,4
|
|
|
100
|
2337,3
|
|
|
(1500)
|
25
|
375
|
6
|
2,56
|
484,0
|
121,6
|
|
|
40
|
8
|
2,63
|
510,4
|
167,1
|
|
|
10
|
209,5
|
|
|
12
|
252,2
|
|
|
14
|
295,1
|
|
|
16
|
338,3
|
|
|
60
|
18
|
2,72
|
545,8
|
395,2
|
|
|
20
|
440,5
|
|
|
22
|
485,9
|
|
|
25
|
554,7
|
|
|
28
|
624,0
|
|
|
30
|
670,5
|
|
|
32
|
717,3
|
|
|
34
|
764,4
|
|
|
36
|
811,7
|
|
|
38
|
859,4
|
|
|
80
|
40
|
2,82
|
581,4
|
937,6
|
|
|
45
|
1062,4
|
|
|
50
|
1188,9
|
|
|
55
|
1317,1
|
|
|
60
|
1447,1
|
|
|
(1550)
|
40
|
388
|
8
|
2,80
|
560,7
|
177,4
|
|
|
10
|
222,3
|
|
|
12
|
267,5
|
|
|
1600
|
25
|
400
|
6
|
2,90
|
584,0
|
137,9
|
|
|
40
|
8
|
2,98
|
614,1
|
189,1
|
|
|
10
|
237,1
|
|
|
12
|
285,3
|
|
|
14
|
333,9
|
|
|
16
|
382,6
|
|
|
60
|
18
|
3,08
|
654,3
|
446,1
|
|
|
20
|
497,0
|
|
|
22
|
548,2
|
|
|
25
|
625,6
|
|
|
28
|
703,6
|
|
|
30
|
756,0
|
|
|
32
|
808,6
|
|
|
34
|
861,5
|
|
|
36
|
914,7
|
|
|
80
|
38
|
3,18
|
694,5
|
998,9
|
|
|
40
|
1054,3
|
|
|
45
|
1194,2
|
|
|
50
|
1335,8
|
|
|
55
|
1479,3
|
|
|
60
|
1624,6
|
|
|
100
|
65
|
3,28
|
734,7
|
1825,2
|
|
|
70
|
1978,5
|
|
|
80
|
2290,8
|
|
|
90
|
2610,7
|
|
|
100
|
2938,3
|
|
|
120
|
110
|
3,38
|
774,9
|
3346,4
|
|
|
(1700)
|
40
|
425
|
6
|
3,35
|
731,0
|
159,0
|
|
|
8
|
212,5
|
|
|
10
|
266,4
|
|
|
12
|
320,5
|
|
|
14
|
375,0
|
|
|
60
|
16
|
3,45
|
776,3
|
443,2
|
|
|
18
|
500,0
|
|
|
20
|
557,0
|
|
|
22
|
610,0
|
|
|
28
|
782,5
|
|
|
32
|
897,5
|
|
|
80
|
36
|
3,56
|
821,7
|
1045,8
|
|
|
40
|
1167,1
|
|
|
50
|
1474,7
|
|
|
(1750)
|
40
|
438
|
8
|
3,54
|
794,5
|
224,1
|
|
|
10
|
280,8
|
|
|
12
|
337,7
|
|
|
1800
|
40
|
450
|
6
|
3,74
|
861,7
|
177,5
|
|
|
8
|
237,3
|
|
|
10
|
297,4
|
|
|
12
|
357,8
|
|
|
14
|
418,5
|
|
|
60
|
16
|
3,85
|
912,6
|
493,8
|
|
|
18
|
556,9
|
|
|
20
|
620,4
|
|
|
22
|
684,1
|
|
|
25
|
780,3
|
|
|
28
|
877,2
|
|
|
30
|
942,2
|
|
|
32
|
1007,5
|
|
|
80
|
34
|
3,96
|
963,4
|
1103,9
|
|
|
36
|
1171,7
|
|
|
38
|
1239,8
|
|
|
40
|
1308,2
|
|
|
45
|
1408,7
|
|
|
50
|
1655,2
|
|
|
55
|
1831,8
|
|
|
100
|
60
|
4,08
|
1014,3
|
2065,4
|
|
|
65
|
2250,8
|
|
|
70
|
2438,3
|
|
|
80
|
2819,5
|
|
|
90
|
3209,2
|
|
|
120
|
100
|
4,19
|
1065,2
|
3701,1
|
|
|
110
|
4102,0
|
|
|
120
|
4518,5
|
|
|
(1900)
|
40
|
475
|
6
|
4,15
|
1007,2
|
197,1
|
|
|
8
|
263,4
|
|
|
10
|
330,1
|
|
|
12
|
397,1
|
|
|
60
|
14
|
4,27
|
1063,8
|
477,6
|
|
|
16
|
547,1
|
|
|
18
|
617,0
|
|
|
20
|
687,1
|
|
|
(1950)
|
40
|
488
|
8
|
4,36
|
1076,6
|
276,3
|
|
|
10
|
346,0
|
|
|
12
|
416,0
|
|
|
2000
|
40
|
500
|
6
|
4,59
|
1168,1
|
217,7
|
|
|
8
|
290,9
|
|
|
10
|
364,5
|
|
|
12
|
438,4
|
|
|
14
|
526,5
|
|
|
60
|
16
|
4,71
|
1230,9
|
603,1
|
|
|
18
|
680,0
|
|
|
20
|
757,3
|
|
|
22
|
834,9
|
|
|
25
|
952,0
|
|
|
28
|
1069,9
|
|
|
80
|
30
|
4,84
|
1293,7
|
1178,9
|
|
|
32
|
1260,3
|
|
|
34
|
1342,0
|
|
|
36
|
1424,1
|
|
|
38
|
1506,6
|
|
|
40
|
1589,4
|
|
|
45
|
1797,9
|
|
|
50
|
2008,7
|
|
|
100
|
55
|
4,96
|
1356,5
|
2277,5
|
|
|
60
|
2498,0
|
|
|
65
|
2720,7
|
|
|
70
|
2945,8
|
|
|
80
|
3402,8
|
|
|
120
|
90
|
5,09
|
1420,0
|
3961,8
|
|
|
100
|
4448,2
|
|
|
110
|
4926,1
|
|
|
120
|
5426,0
|
|
|
2200
|
40
|
550
|
8
|
5,52
|
1539,5
|
350,0
|
|
|
10
|
438,4
|
|
|
60
|
12
|
5,66
|
1615,5
|
540,2
|
|
|
14
|
631,6
|
|
|
16
|
723,3
|
|
|
18
|
815,4
|
|
|
20
|
907,9
|
|
|
22
|
1000,8
|
|
|
25
|
1140,8
|
|
|
80
|
28
|
5,80
|
1691,5
|
1312,4
|
|
|
30
|
1409,0
|
|
|
32
|
1506,0
|
|
|
34
|
1603,3
|
|
|
36
|
1701,1
|
|
|
38
|
1799,2
|
|
|
40
|
1897,8
|
|
|
45
|
2145,8
|
|
|
100
|
50
|
5,94
|
1767,5
|
2451,7
|
|
|
55
|
2710,3
|
|
|
60
|
2971,3
|
|
|
65
|
3198,6
|
|
|
70
|
3500,9
|
|
|
120
|
80
|
6,08
|
1844,4
|
4130,5
|
|
|
90
|
4691,8
|
|
|
100
|
5263,4
|
|
|
110
|
5830,5
|
|
|
120
|
6414,9
|
|
|
2400
|
40
|
600
|
8
|
6,54
|
1982,3
|
414,5
|
|
|
10
|
519,1
|
|
|
60
|
12
|
6,70
|
2072,7
|
638,4
|
|
|
14
|
746,2
|
|
|
16
|
854,4
|
|
|
18
|
963,1
|
|
|
20
|
1072,1
|
|
|
22
|
1181,6
|
|
|
80
|
25
|
6,85
|
2163,1
|
1376,4
|
|
|
28
|
1545,9
|
|
|
30
|
1659,5
|
|
|
32
|
1773,4
|
|
|
34
|
1887,8
|
|
|
36
|
2002,6
|
|
|
38
|
2117,8
|
|
|
40
|
2233,4
|
|
|
100
|
45
|
7,00
|
2253,6
|
2578,5
|
|
|
50
|
2878,2
|
|
|
55
|
3180,6
|
|
|
60
|
3485,6
|
|
|
65
|
3793,3
|
|
|
120
|
70
|
7,15
|
2345,2
|
4189,0
|
|
|
80
|
4830,6
|
|
|
90
|
5483,1
|
|
|
100
|
6146,8
|
|
|
110
|
6810,2
|
|
|
120
|
7485,0
|
|
|
2500
|
40
|
625
|
8
|
7,09
|
2232,3
|
448,7
|
|
|
10
|
562,0
|
|
|
60
|
12
|
7,25
|
2330,5
|
690,5
|
|
|
14
|
807,1
|
|
|
16
|
924,1
|
|
|
18
|
1041,5
|
|
|
20
|
1159,3
|
|
|
22
|
1277,6
|
|
|
80
|
25
|
7,40
|
2428,6
|
1479,9
|
|
|
28
|
1669,9
|
|
|
30
|
1792,4
|
|
|
32
|
1915,3
|
|
|
34
|
2038,7
|
|
|
36
|
2162,5
|
|
|
38
|
2286,7
|
|
|
40
|
2411,4
|
|
|
100
|
45
|
7,56
|
2526,7
|
2781,5
|
|
|
50
|
3104,2
|
|
|
55
|
3429,8
|
|
|
60
|
3758,1
|
|
|
120
|
65
|
7,72
|
2626,2
|
4171,5
|
|
|
70
|
4511,8
|
|
|
80
|
5201,1
|
|
|
90
|
5901,8
|
|
|
100
|
6614,0
|
|
|
110
|
7323,5
|
|
|
2600
|
40
|
650
|
8
|
7,65
|
2502,6
|
484,4
|
|
|
60
|
10
|
7,82
|
2608,7
|
619,5
|
|
|
12
|
744,7
|
|
|
14
|
870,3
|
|
|
16
|
996,4
|
|
|
18
|
1123,0
|
|
|
20
|
1249,9
|
|
|
22
|
1377,3
|
|
|
80
|
25
|
7,98
|
2714,9
|
1601,7
|
|
|
28
|
1798,6
|
|
|
30
|
1930,4
|
|
|
32
|
2062,7
|
|
|
34
|
2195,4
|
|
|
36
|
2328,5
|
|
|
38
|
2446,5
|
|
|
100
|
40
|
8,14
|
2821,0
|
2648,3
|
|
|
45
|
2992,1
|
|
|
50
|
3338,8
|
|
|
55
|
3688,3
|
|
|
60
|
4040,7
|
|
|
120
|
65
|
8,31
|
2928,6
|
4481,5
|
|
|
70
|
4846,4
|
|
|
80
|
5585,2
|
|
|
90
|
6335,7
|
|
|
100
|
7098,2
|
|
|
110
|
7861,5
|
|
|
2800
|
40
|
700
|
8
|
8,85
|
3106,7
|
559,8
|
|
|
60
|
10
|
9,03
|
3229,8
|
714,8
|
|
|
12
|
859,1
|
|
|
14
|
1004,0
|
|
|
16
|
1149,3
|
|
|
18
|
1295,1
|
|
|
80
|
20
|
9,20
|
3352,9
|
1441,4
|
|
|
22
|
1618,8
|
|
|
25
|
1844,0
|
|
|
28
|
2060,4
|
|
|
30
|
2221,7
|
|
|
32
|
2373,7
|
|
|
34
|
2526,1
|
|
|
36
|
2679,1
|
|
|
100
|
38
|
9,38
|
3476,0
|
2885,7
|
|
|
40
|
3042,4
|
|
|
45
|
3436,4
|
|
|
50
|
3833,4
|
|
|
55
|
4233,5
|
|
|
120
|
60
|
9,55
|
3600,9
|
4721,4
|
|
|
65
|
5134,9
|
|
|
70
|
5551,3
|
|
|
80
|
6394,3
|
|
|
90
|
7249,6
|
|
|
100
|
8117,7
|
|
|
110
|
8995,0
|
|
|
3000
|
40
|
750
|
8
|
10,13
|
3801,0
|
640,6
|
|
|
60
|
10
|
10,32
|
3942,3
|
816,9
|
|
|
12
|
981,8
|
|
|
14
|
1147,2
|
|
|
16
|
1313,1
|
|
|
18
|
1479,5
|
|
|
80
|
20
|
10,51
|
4083,6
|
1676,2
|
|
|
22
|
1846,7
|
|
|
25
|
2103,3
|
|
|
28
|
2361,0
|
|
|
30
|
2533,5
|
|
|
32
|
2706,5
|
|
|
34
|
2880,0
|
|
|
100
|
36
|
10,70
|
4224,9
|
3108,0
|
|
|
38
|
3285,6
|
|
|
40
|
3463,7
|
|
|
45
|
3911,2
|
|
|
50
|
4362,1
|
|
|
120
|
55
|
10,89
|
4368,1
|
4899,1
|
|
|
60
|
5364,1
|
|
|
65
|
5832,5
|
|
|
70
|
6304,3
|
|
|
80
|
7257,8
|
|
|
90
|
8224,8
|
|
|
100
|
9205,4
|
|
|
110
|
10195,0
|
|
|
120
|
11200,0
|
|
|
3200
|
60
|
800
|
10
|
11,70
|
4752,3
|
925,8
|
|
|
12
|
1112,6
|
|
|
14
|
1299,9
|
|
|
16
|
1487,8
|
|
|
18
|
1676,2
|
|
|
80
|
20
|
11,90
|
4913,1
|
1896,9
|
|
|
22
|
2089,6
|
|
|
25
|
2379,6
|
|
|
28
|
2670,9
|
|
|
30
|
2865,7
|
|
|
32
|
3061,2
|
|
|
100
|
34
|
12,10
|
5073,8
|
3311,4
|
|
|
36
|
3511,1
|
|
|
38
|
3711,4
|
|
|
40
|
3912,2
|
|
|
45
|
4416,8
|
|
|
50
|
4924,8
|
|
|
120
|
55
|
12,30
|
5237,3
|
5524,6
|
|
|
60
|
6047,8
|
|
|
65
|
6574,5
|
|
|
70
|
7104,7
|
|
|
80
|
8175,9
|
|
|
90
|
9261,3
|
|
|
100
|
10361,1
|
|
|
3400
|
60
|
850
|
12
|
13,17
|
5666,2
|
1251,6
|
|
|
14
|
1462,2
|
|
|
16
|
1673,4
|
|
|
80
|
18
|
13,38
|
5847,7
|
1915,5
|
|
|
20
|
2131,2
|
|
|
22
|
2347,5
|
|
|
25
|
2673,0
|
|
|
28
|
2999,8
|
|
|
30
|
3218,4
|
|
|
100
|
32
|
13,60
|
6029,2
|
3491,4
|
|
|
34
|
3714,9
|
|
|
36
|
3938,7
|
|
|
38
|
4163,1
|
|
|
40
|
4388,0
|
|
|
45
|
4952,9
|
|
|
120
|
50
|
13,81
|
6213,8
|
5606,6
|
|
|
55
|
6187,6
|
|
|
60
|
6772,3
|
|
|
65
|
7360,7
|
|
|
70
|
7952,9
|
|
|
80
|
9148,5
|
|
|
90
|
10359,1
|
|
|
100
|
11586,0
|
|
|
110
|
12804,9
|
|
|
120
|
14057,8
|
|
|
3600
|
60
|
900
|
12
|
14,73
|
6690,2
|
1398,8
|
|
|
14
|
1634,0
|
|
|
16
|
1869,9
|
|
|
80
|
18
|
14,95
|
6893,6
|
2138,4
|
|
|
20
|
2379,1
|
|
|
22
|
2620,3
|
|
|
25
|
2983,4
|
|
|
28
|
3347,8
|
|
|
100
|
30
|
15,18
|
7097,1
|
3645,2
|
|
|
32
|
3893,1
|
|
|
34
|
4141,7
|
|
|
36
|
4390,8
|
|
|
38
|
4640,6
|
|
|
40
|
4891,0
|
|
|
120
|
45
|
15,40
|
7304,3
|
5600,7
|
|
|
50
|
6242,4
|
|
|
55
|
6888,1
|
|
|
60
|
7537,6
|
|
|
65
|
8191,2
|
|
|
70
|
8848,6
|
|
|
80
|
10175,5
|
|
|
90
|
11518,2
|
|
|
100
|
12877,0
|
|
|
110
|
14237,0
|
|
|
120
|
15611,5
|
|
|
3800
|
60
|
950
|
14
|
16,37
|
7830,5
|
1815,4
|
|
|
80
|
16
|
16,61
|
8057,2
|
2107,4
|
|
|
18
|
2373,7
|
|
|
20
|
2640,6
|
|
|
22
|
2908,2
|
|
|
25
|
3310,8
|
|
|
100
|
28
|
16,84
|
8283,9
|
3767,7
|
|
|
30
|
4041,7
|
|
|
32
|
4316,3
|
|
|
34
|
4591,6
|
|
|
36
|
4867,5
|
|
|
38
|
5144,1
|
|
|
40
|
5421,3
|
|
|
120
|
45
|
17,08
|
8514,9
|
6202,6
|
|
|
50
|
6912,2
|
|
|
55
|
7626,0
|
|
|
60
|
8343,9
|
|
|
65
|
9065,9
|
|
|
70
|
9792,1
|
|
|
80
|
11257,0
|
|
|
90
|
12738,6
|
|
|
100
|
14237,0
|
|
|
4000
|
80
|
1000
|
16
|
18,35
|
9344,6
|
2327,2
|
|
|
18
|
2621,7
|
|
|
20
|
2915,8
|
|
|
22
|
3211,0
|
|
|
25
|
3655,2
|
|
|
100
|
28
|
18,60
|
9595,8
|
4156,6
|
|
|
30
|
4458,6
|
|
|
32
|
4761,3
|
|
|
34
|
5064,6
|
|
|
36
|
5368,7
|
|
|
38
|
5673,4
|
|
|
40
|
5978,2
|
|
|
120
|
45
|
18,85
|
9852,0
|
6835,2
|
|
|
50
|
7616,1
|
|
|
55
|
8401,4
|
|
|
60
|
9190,9
|
|
|
65
|
9984,9
|
|
|
70
|
10783,3
|
|
|
80
|
12393,0
|
|
|
90
|
14020,3
|
|
|
4500
|
80
|
1125
|
16
|
23,08
|
13152,9
|
2924,5
|
|
|
18
|
3293,5
|
|
|
20
|
3663,2
|
|
|
22
|
4033,7
|
|
|
100
|
25
|
23,36
|
13471,0
|
4646,7
|
|
|
28
|
5212,2
|
|
|
30
|
5590,3
|
|
|
32
|
5969,0
|
|
|
34
|
6348,6
|
|
|
36
|
6728,9
|
|
(Измененная редакция, Изм. №
2)
Примечания:
1. Днища с диаметрами, заключенными в скобки,
допускается применять для котлов и рубашек сосудов и аппаратов.
Примечание 3 (Исключено,
Изм. № 2).
Примечания 2 и 4 (Исключены,
Изм. № 1).
Пример условного обозначения днища с внутренним
диаметром Dв = 2000 мм, толщиной стенки s =10 мм:
Днище 2000-10-500 ГОСТ 6533-78.
(Измененная редакция, Изм. № 2)
4. Основные размеры днищ с
внутренними базовыми размерами и высотой эллиптической части hв = 0,2 Dв для котлов должны
соответствовать указанным на черт. 2 и в табл. 3.
Таблица 3
Размеры в мм
|
Dв
|
h1
|
hв
|
s
|
F, м2
|
V, дм3
|
Масса, кг
|
Применяемость
|
|
800
|
25
|
160
|
6
|
0,70
|
66,0
|
33,5
|
|
|
8
|
44,9
|
|
|
10
|
56,4
|
|
|
1000
|
200
|
8
|
1,08
|
124,0
|
68,7
|
|
|
10
|
86,2
|
|
|
12
|
103,8
|
|
|
1200
|
240
|
8
|
1,53
|
208,7
|
97,5
|
|
|
10
|
122,2
|
|
|
12
|
147,1
|
|
|
1400
|
40
|
280
|
8
|
2,13
|
348,0
|
135,4
|
|
|
10
|
169,7
|
|
|
12
|
204,2
|
|
|
14
|
238,9
|
|
|
1500
|
300
|
8
|
2,44
|
423,0
|
154,5
|
|
|
10
|
193,6
|
|
|
12
|
232,9
|
|
|
1600
|
320
|
8
|
2,76
|
508,0
|
174,8
|
|
|
10
|
219,1
|
|
|
12
|
263,5
|
|
|
2000
|
400
|
8
|
4,25
|
960,8
|
268,7
|
|
|
10
|
336,5
|
|
|
60
|
12
|
404,6
|
|
|
14
|
4,37
|
1023,6
|
486,8
|
|
|
16
|
557,4
|
|
|
2200
|
40
|
440
|
8
|
5,11
|
1263,7
|
323,1
|
|
|
10
|
404,6
|
|
|
12
|
499,5
|
|
|
60
|
14
|
5,25
|
1339,7
|
583,7
|
|
|
16
|
668,3
|
|
|
2400
|
40
|
480
|
8
|
6,05
|
1624,1
|
382,6
|
|
|
10
|
479,0
|
|
|
12
|
590,0
|
|
|
60
|
14
|
6,20
|
1714,6
|
689,5
|
|
|
16
|
789,2
|
|
|
2600
|
40
|
520
|
8
|
7,07
|
2047,3
|
447,1
|
|
|
60
|
10
|
7,24
|
2153,4
|
572,6
|
|
|
12
|
688,1
|
|
|
14
|
804,0
|
|
|
16
|
920,2
|
|
|
2800
|
50
|
560
|
10
|
8,27
|
2599,6
|
653,6
|
|
|
60
|
12
|
8,36
|
2661,1
|
793,7
|
|
|
14
|
927,2
|
|
|
16
|
1061,1
|
|
|
3000
|
50
|
600
|
10
|
9,46
|
3172,2
|
747,3
|
|
|
60
|
12
|
9,55
|
3242,8
|
906,8
|
|
|
14
|
1059,3
|
|
|
16
|
1212,9
|
|
|
80
|
20
|
9,74
|
3384,1
|
1549,0
|
|
|
3400
|
60
|
680
|
10
|
12,18
|
4647,9
|
938,9
|
|
|
12
|
1155,6
|
|
|
14
|
1349,7
|
|
|
16
|
1544,3
|
|
|
80
|
20
|
12,40
|
4829,5
|
1968,5
|
|
Примечание. Днища допускается применять для сосудов и аппаратов
по согласованию потребителя с предприятием-изготовителем.
Пример условного обозначения днища с внутренним
диаметром Dв = 2000 мм, толщиной стенки s = 10 мм и высотой
эллиптической части hв = 400 мм:
Днище 2000-10-400 ГОСТ 6533-78
1-4. (Измененная редакция,
Изм. № 1).
5. Формулы для расчета
внутренней поверхности F,
объема V, массы днищ Q, теоретического диаметра
заготовки D приведены в справочном
приложении.
Масса днищ рассчитана из
условия плотности материала - 7,85 г/см3 без учета допусков на
размеры днищ и толщину листа.
6. По согласованию с
потребителем допускается изготовлять днища с промежуточными толщинами по ГОСТ 19903-74,
при этом высота борта должна выбираться по наибольшему значению.
(Введен дополнительно, Изм. № 1, 2).
ПРИЛОЖЕНИЕ
1
Справочное
ФОРМУЛЫ ДЛЯ РАСЧЕТА ВНУТРЕННЕЙ ПОВЕРХНОСТИ F, ТЕОРЕТИЧЕСКОГО ДИАМЕТРА
ЗАГОТОВКИ D, МАССЫ Q И ОБЪЕМА V ДНИЩ
Для днищ с наружными
базовыми размерами:
 ; (1)
 ; (2)
 ; (3)
 . (4)
Теоретический диаметр
заготовки днищ рассчитывается по формуле (2) без
учета вытяжки при штамповке и припуска на обрезку.
x - коэффициент, который
выбирается по графику (черт. 1) в зависимости
от отношения  днищ или
рассчитывается по формуле
 , (5)
где
 , (6)
xн - коэффициент, который выбирается по графику (черт. 2) в зависимости от отношения  днищ или
рассчитывается по формуле (5).
Значение K в этом случае определяется
по формуле
 , (7)
g - плотность материала днищ.

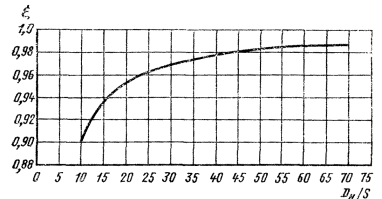

График изменения коэффициента x в зависимости от отношения  днища
Черт. 1

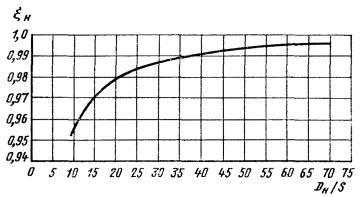

График изменения коэффициента xн в зависимости от отношения  днища
Черт. 2

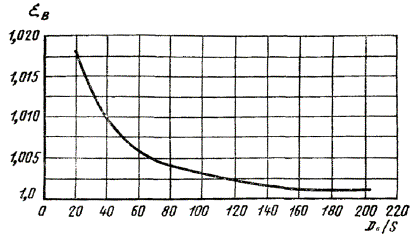

График
изменения коэффициента xв в зависимости от отношения  днища
Черт. 3
(Измененная редакция, Изм. № 2).
Для днищ с внутренними
базовыми размерами:
а) с высотой эллиптической
части, равной hв = 0,25 Dв
 ; (8)
 ; (9)
 ; (10)
 , (11)
где xв - коэффициент, который
выбирается по графику (черт. 3) в
зависимости от отношения  или рассчитывается по
формуле (5). Значение K в этом случае определяется
по формуле
 ; (12)
б) с высотой эллиптической
части, равной hв = 0,2 Dв
 ; (13)
 ; (14)
 ; (15)
 . (16)
|
